Инспекционный дрон Elios 3

Противоударный инспекционный дрон с технологией LiDAR

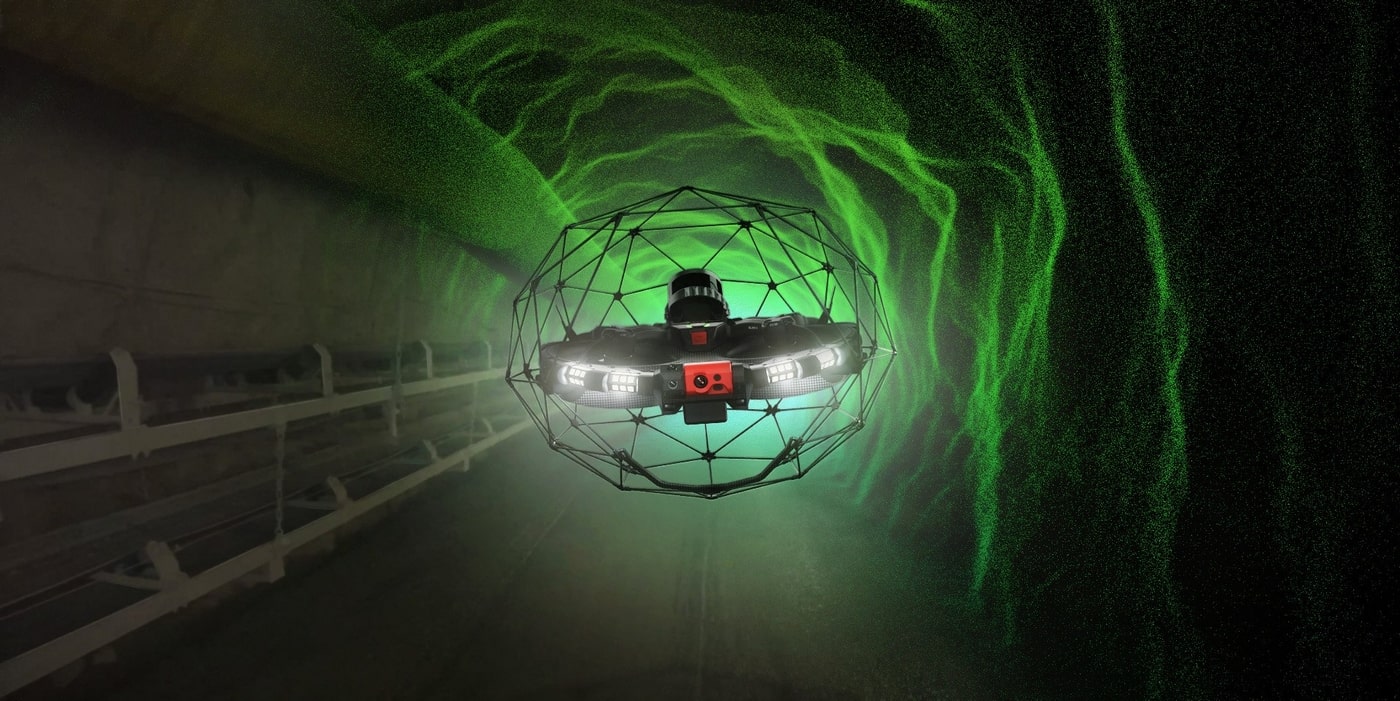

Elios 3 — это противоударный промышленный дрон с тепловизором, 4К камерой и лидаром для оцифровки местности в 3D, предназначен для инспекции и оцифровки сложных промышленных и строительных объектов, резервуаров и балластных танков. Идеально подходит для исследования труднодоступных мест, таких как трубопроводы и даже канализационные коллекторы. Спасателям будет полезен во время поисковых и спасательных миссий.

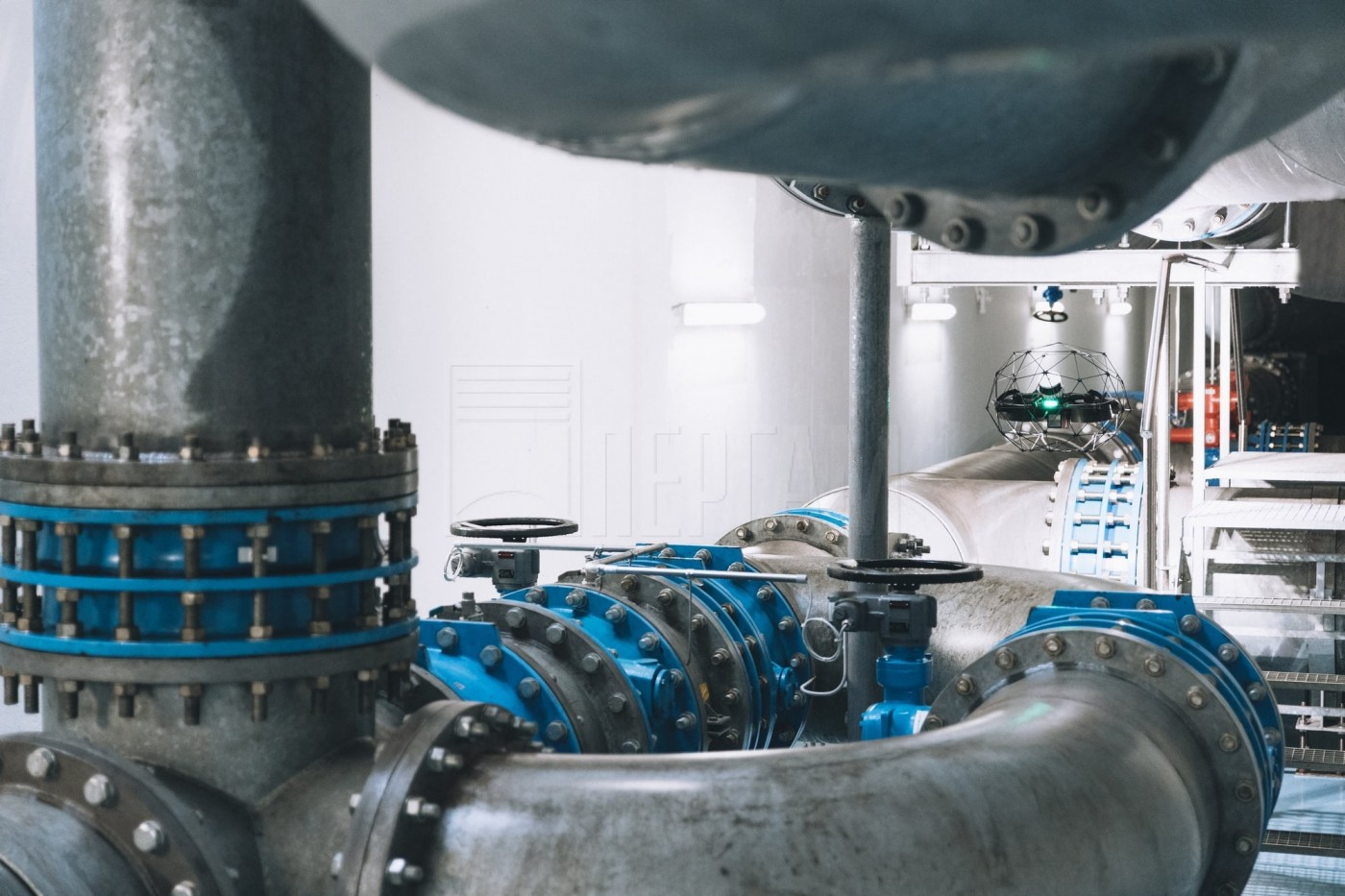

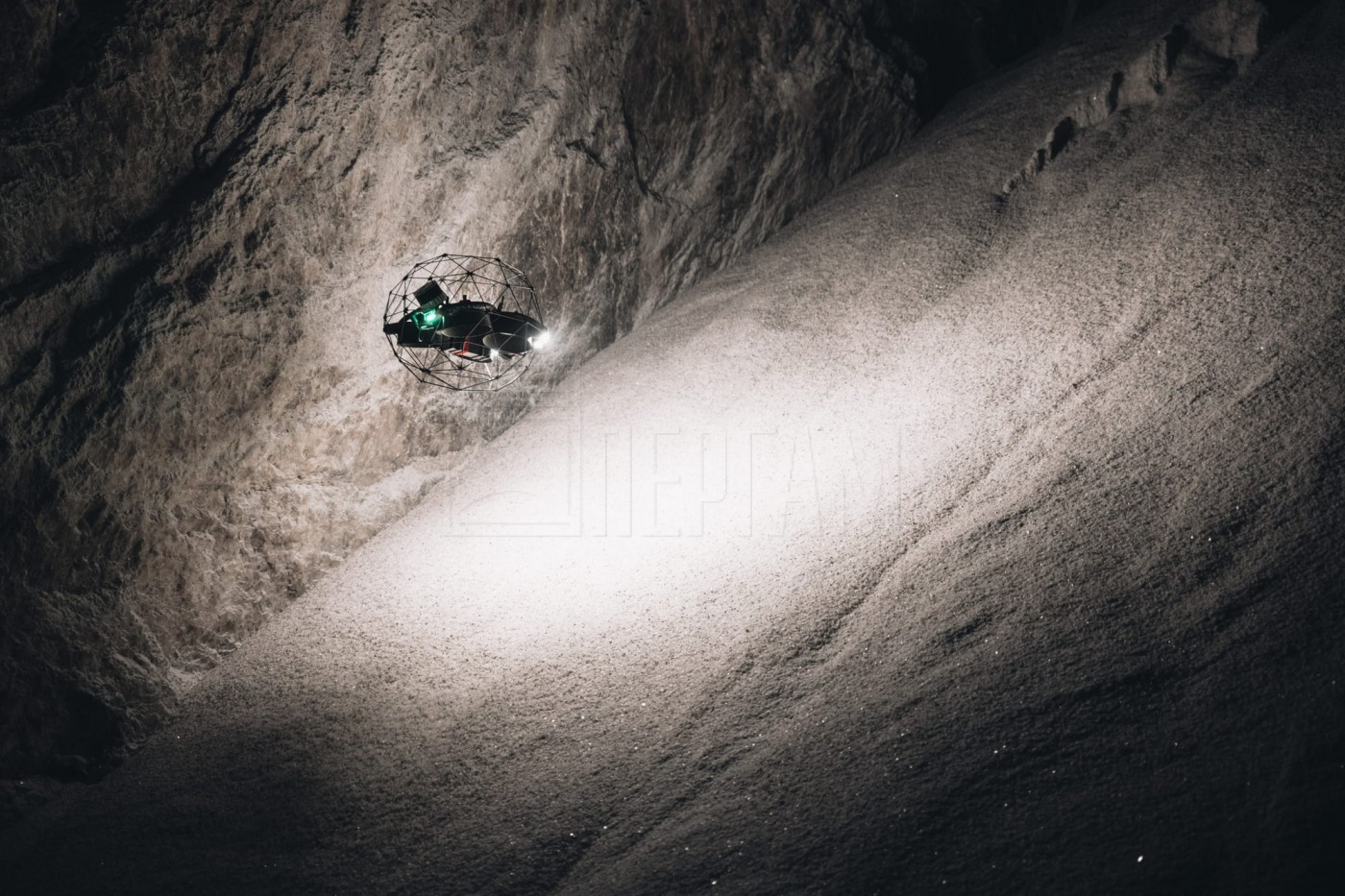

Elios 3 подходит для картографирования на закрытых объектах, например, если вы хотите нанести на карту ответвления подземного рудника, определять оставшийся объём забоя, исследовать недоступную инфраструктуру или отслеживать и измерять количество материала в бункере или складе, обследования туннелей и пещер, стройплощадок, инспекция критической инфраструктуры — мосты, трубы, дамбы, нефтеперерабатывающие заводы.

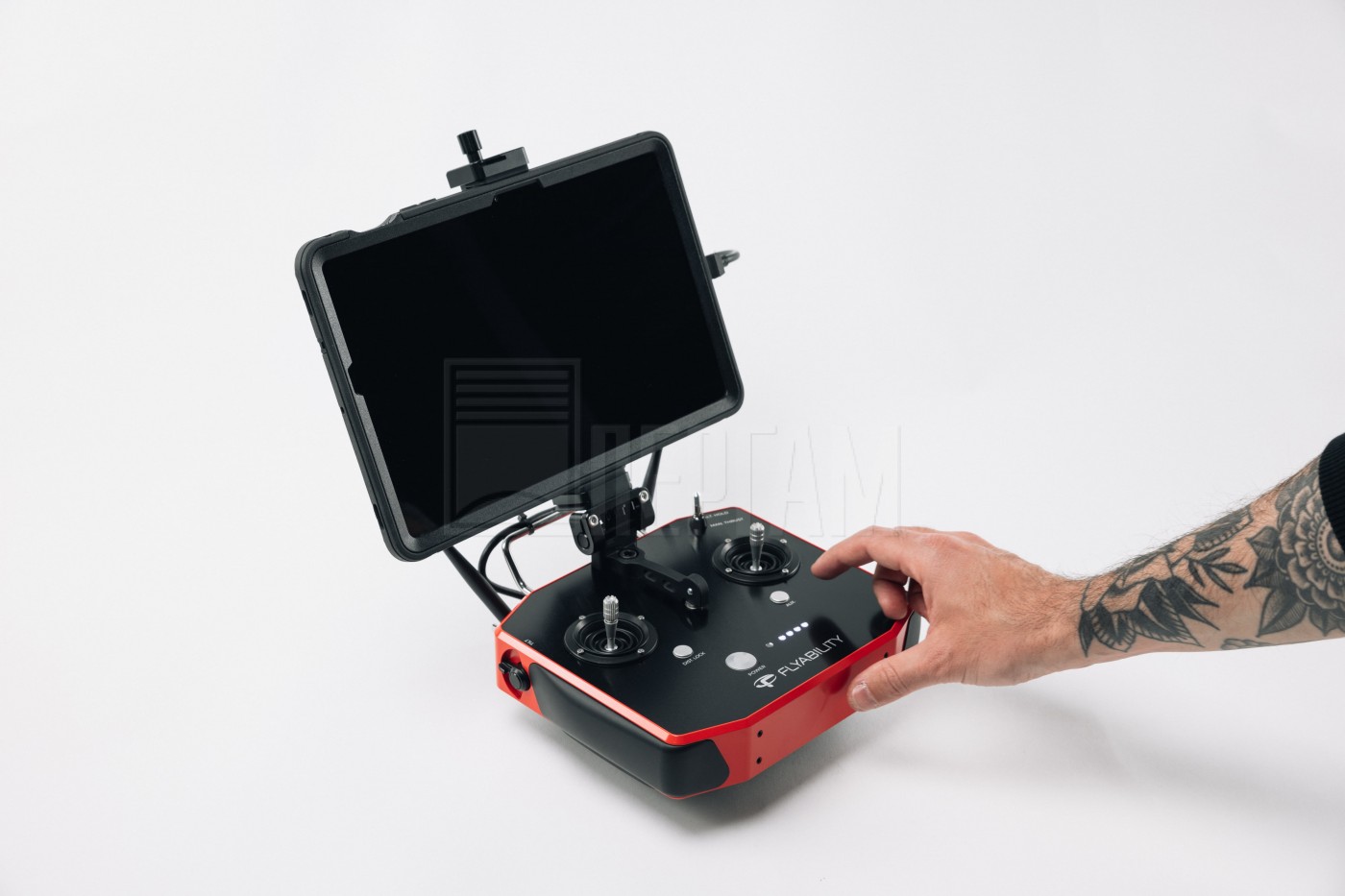

Управлять дроном в сложных ситуациях помогает система FlyAware, который объединяет LiDAR и графический компьютер NVidia для получения данных SLAM (Simultaneous Localization And Mapping). Создаётся трёхмерная карта полётной среды и отображается на экране пилотажного инструмента Cockpit, также отображается путь, пройденный дроном, в виде модели облака точек. FlyAware работает без GPS с точностью позиционирования до сантиметра.

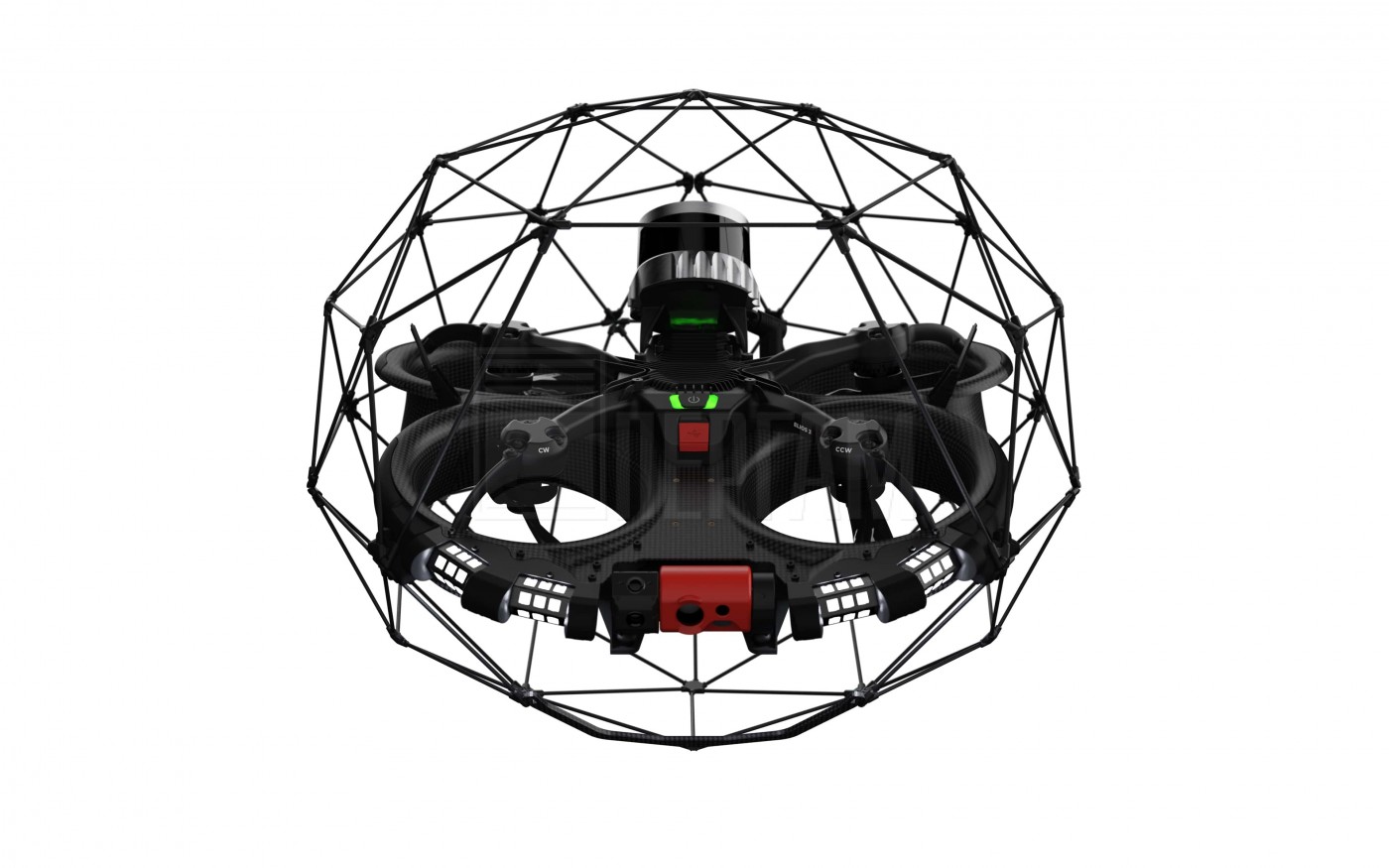

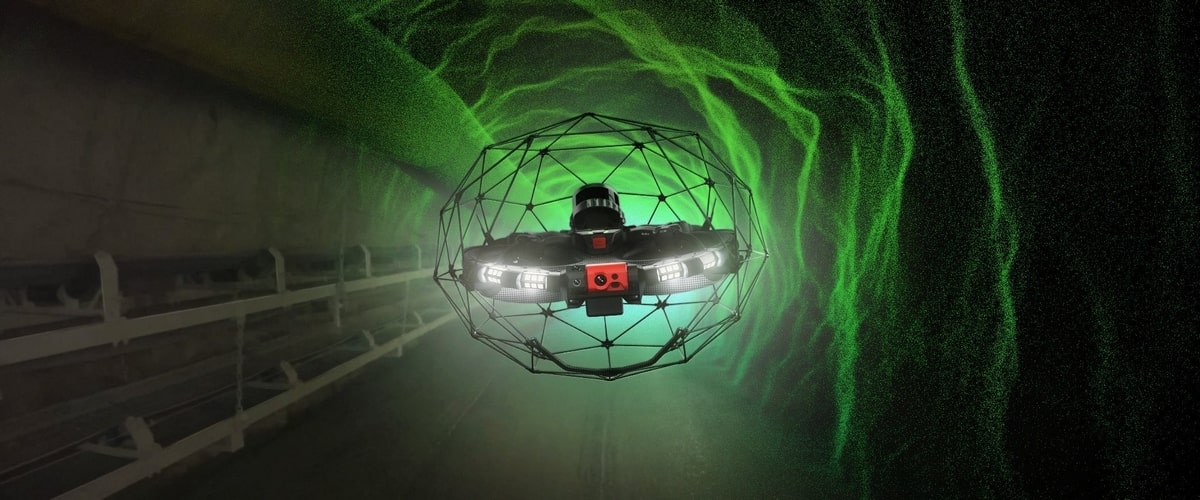

Flyability Elios третьей версии сохранил узнаваемый сферический каркас, который защищает дрон при столкновениях с препятствиями. Дрон также оснащён LED прожектором для освещения территории с увеличенной мощностью 16к люмен, у Elios 2 прожектор слабее, всего 10к люмен. Увеличилось и время полёта, максимальное время полёта Elios 3 составляет 12,5 минут. А смена батарей стала ещё проще благодаря новому механизму фиксации. А ещё он не боится влаги и пыли, с помощью дрона можно обследовать практически любые труднодоступные объекты.

ИДЕАЛЬНЫЙ БПЛА ДЛЯ ОСМОТРА, КАРТОГРАФИРОВАНИЯ И СЪЁМКИ ПОМЕЩЕНИЙ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ

Elios 3 — первый БПЛА для картографии и осмотра помещений в режиме реального времени, непревзойденное сочетание интеллекта, универсальности и стабильности. Благодаря 3D лазерному сканеру, дрон способен сгенерировать облако из 3D точек в непосредственной близости при этом дрон не теряется в пространстве и чётко следует заданному маршруту. К тому же Flyability стала партнером разработчика ПО GeoSLAM. Благодаря установленной технологии LiDAR, дрон способен сохранять дистанцию ​​от стен и объектов. Есть возможность даже добавить полезную нагрузку.

Со слов Patrick Thévoz, соучредителя и CEO компании Flyability, Elios 3 предлагает лучшую в мире стабилизацию, различные комбинации камер и возможность создавать 3D модели в полёте в режиме реального времени. Elios 3 - это решение, которое делает промышленные обследования более безопасными, более эффективными и дешевле чем когда-либо раньше.

Полёт без GPS и SLAM данные

Стабилизация на базе SLAM данных

Трёхмерная карта местности

Решение для 3D-съёмки

Отчёты в виде 3D-карты

Модульный отсек для полезной нагрузки

Надёжность, устойчивость к столкновениям

Осмотр крупным планом проблемных участков

Время полёта до 12,5 минут

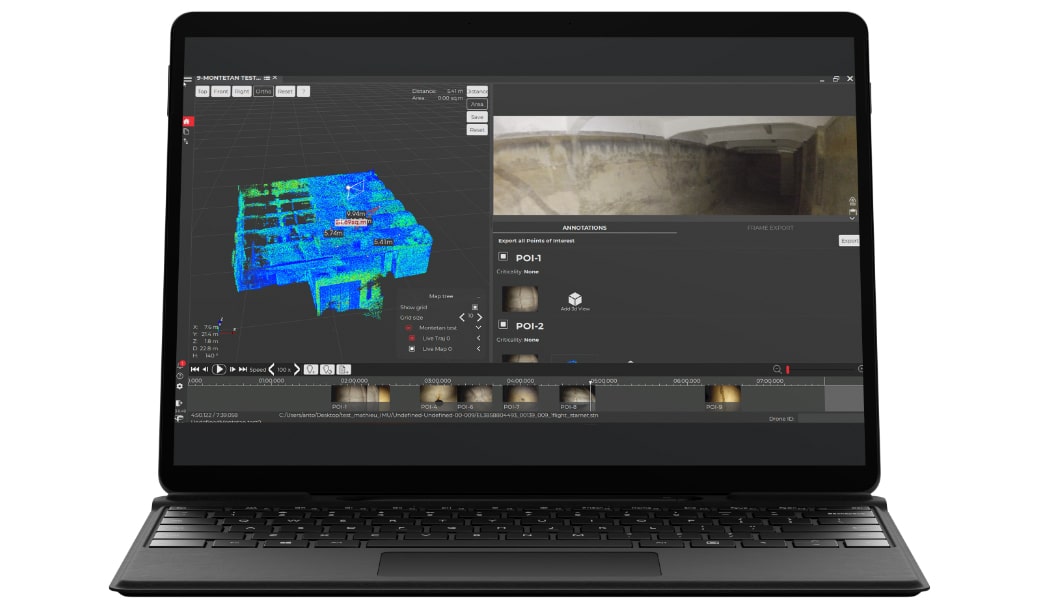

Данные FlyAware поддерживаются ПО Flyability Inspector 4.0 (для ОС Windows). Софт позволяет просматривать данные на трёхмерной карте, анализировать точки на карте, документировать, сохранять и обмениваться информацией. Можно формировать отчёты, визуализировать обследуемые объекты в виде 3D-карты. Данные FlyAware также можно интегрировать в программный комплекс GeoSLAM для топографического картирования с точными измерениями.

• Визуализация данных на 3D-карте;
• Анализ точек на 3D-карте местности;
• Документация и классификация точек на карте;
• Экспорт отчётов в DPF или WORD форматы с POI.

SLAM — стабильность полёта независимо от условий

Совершенно новый алгоритм стабилизации на основе SLAM улавливает малейшие движения дрона и даёт указание диспетчеру полёта компенсировать их. Это позволяет дрону парить в воздухе неподвижно, как камень, даже в самых сложных условиях. С Elios 3 пилоты всех уровней квалификации смогут легко выполнять сложные телеинспекции практически без подготовки.

Точное определение местоположения дрона в замкнутых пространствах, GPS не нужен

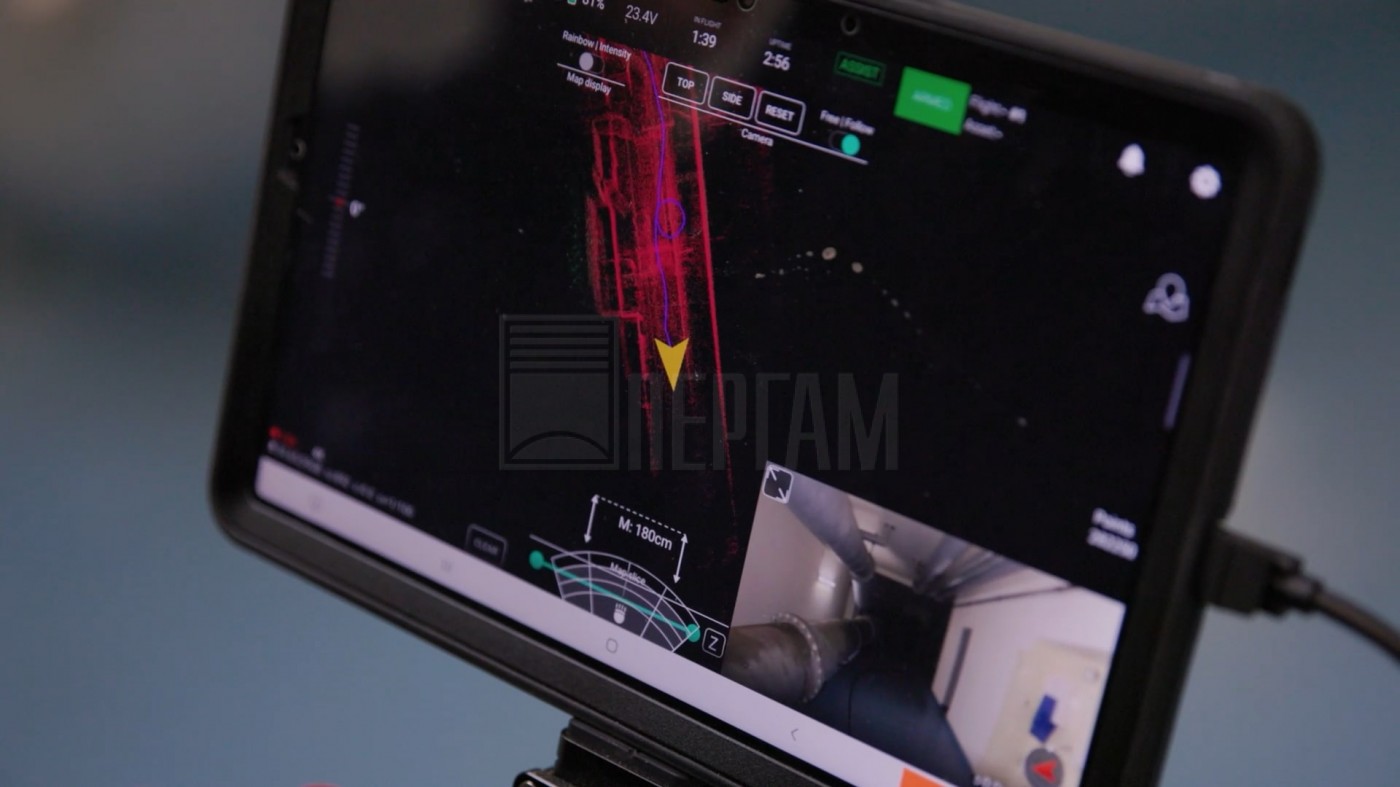

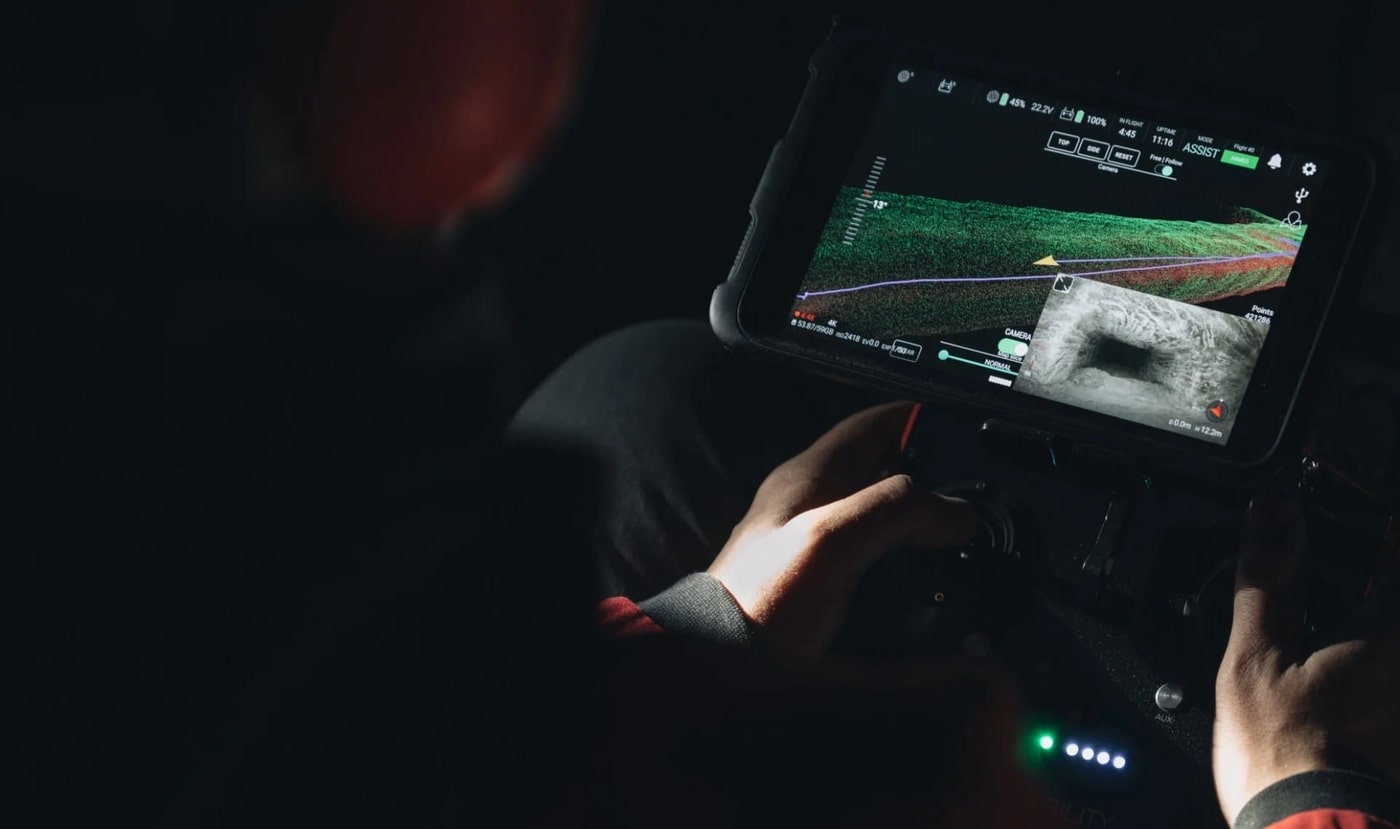

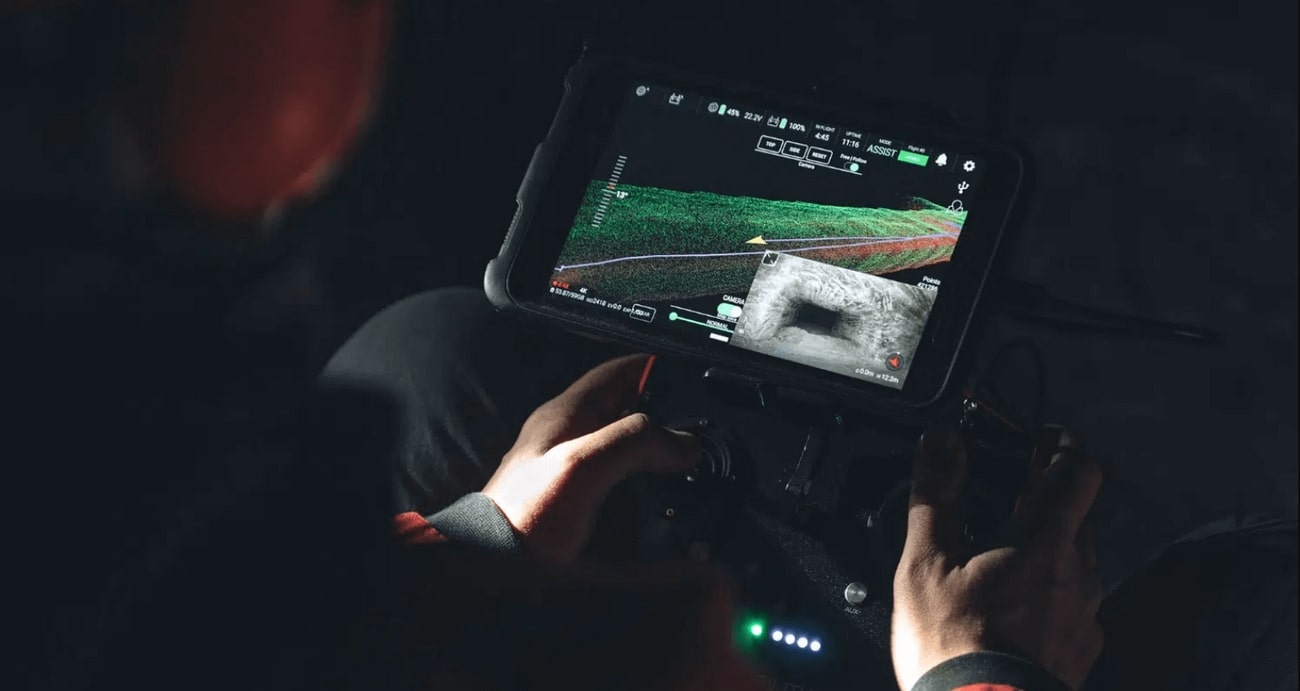

Встроенный лидар постоянно сканирует пространство вокруг дрона для построения карты облаков точек высокой плотности. Эта карта мгновенно отображается в приложении Cockpit, предоставляя пилотам точную информацию о местоположении квадрокоптера. 3D-изображение траектории полёта дрона и окружающей среды в режиме реального времени предоставляет важные данные:

• Всегда знай, где ты находишься

  Местоположение дрона определяется с точностью до сантиметра, чтобы пилот мог легко выбрать оптимальный маршрут для безопасного возвращения домой.

• Оценка объёма проведённых инспекцией

  Совокупные картографические данные показывают полноту карты, чтобы вы могли мгновенно оценить объём инспекцией.

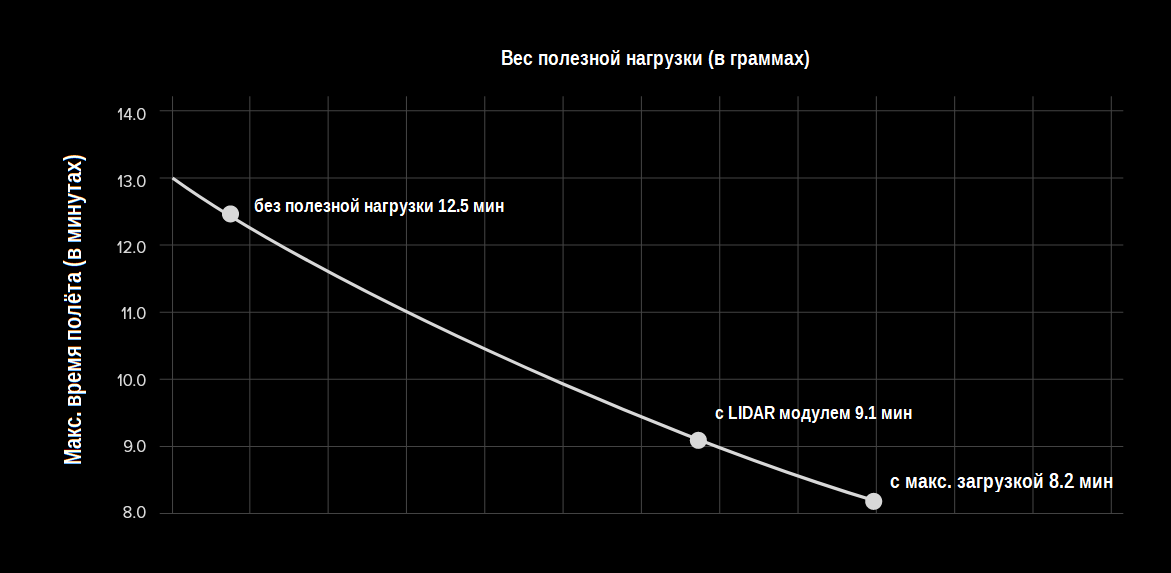

Полётное время инспекционного дрона Elios 3

Максимальное время полёта зависит от использования технологии LiDAR и полезной нагрузки. С включённой системой LiDAR полётное время составляет до 9 минут. Без LiDAR – максимальное время полёта увеличивается до 12,5 минут. Аккумулятор — съёмный LiHV 6S 4350 мАч. Отсек полезной нагрузки оснащён двумя портами, один — для LiDAR, второй — для полезной нагрузки, расширяющей возможности Elios 3. LiDAR — это Ouster OS0-32, способный проводить измерения в сложных условиях, таких как пыль и брызги воды, максимальное расстояние сканирования до 50 метров (оптимальные условия).

Решение для 3D-съёмки

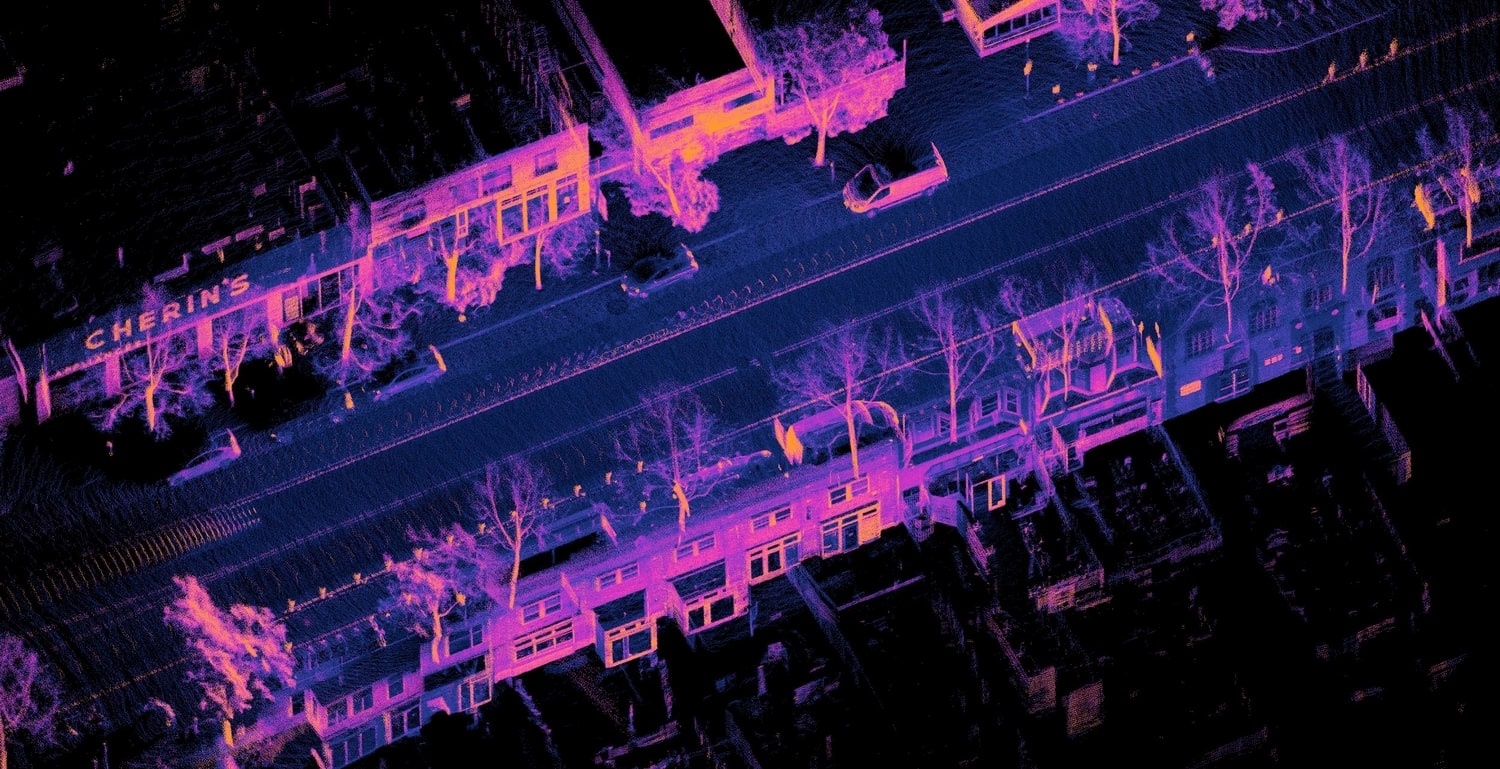

Облака точек для геодезической съёмки. Благодаря интеграции с программным комплексом GeoSLAMs, данные полученные при помощи LiDAR дрона Elios 3 могут быть обработаны для создания 3D-моделей объектов, что позволяет геодезистам наносить на карту действительно недоступные места.

3D-отчётность

Благодаря лидару Elios 3, отчётность создаётся интуитивно на основе 3D-модели. Объекты, оцифрованные в полёте, легко доступны в облаке точек высокой плотности, что обеспечивает более быструю, точную и надёжную систему локализации данных.

Надёжная конструкция, устойчивая к столкновениям

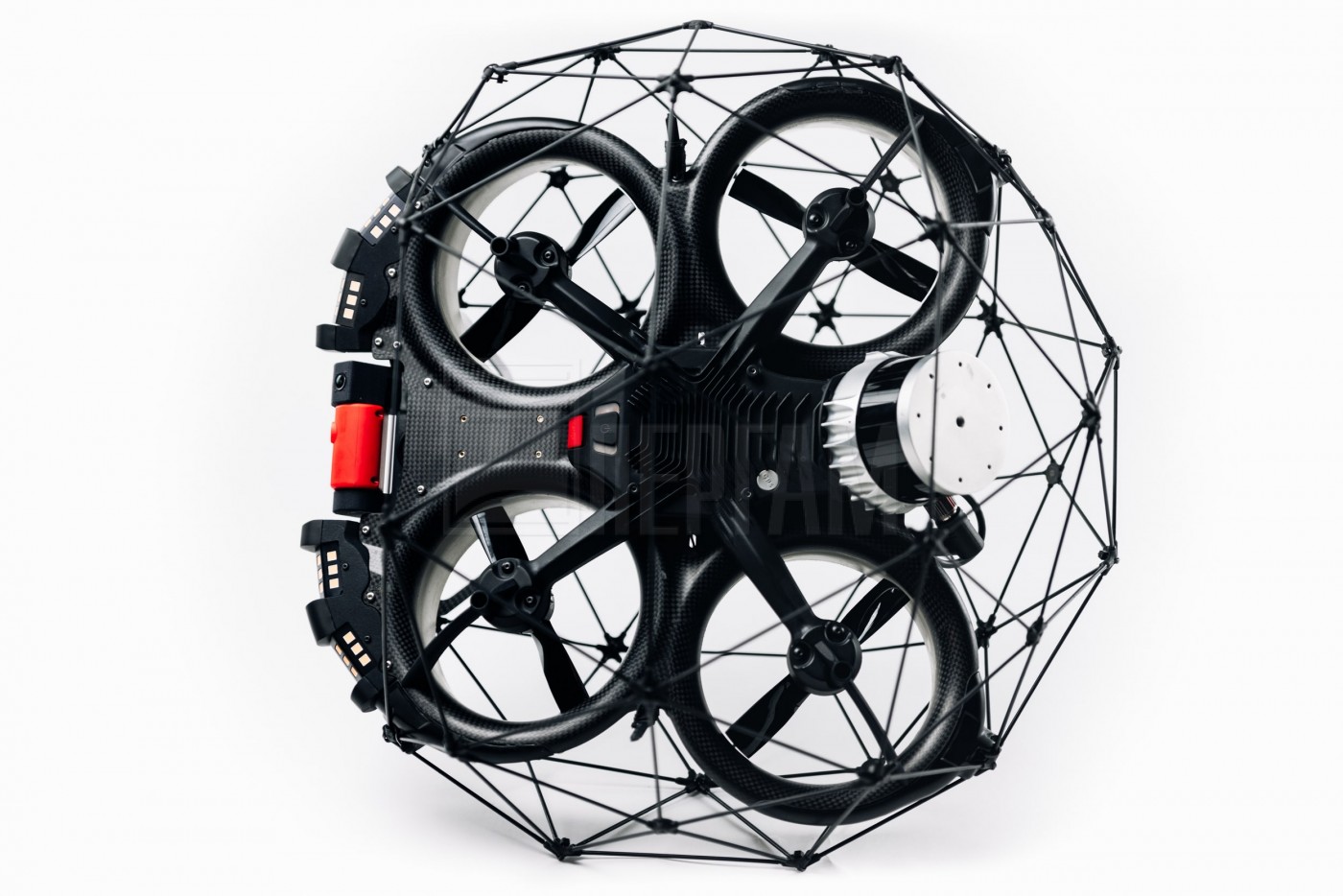

Готов к работе в тяжёлых условиях, не разобьётся при встрече с препятствием в виде дома или бетонной стены. 360-градусный защитный каркас из углеродного волокна с гибким покрытием, модульными компонентами для простоты обслуживания и подвесками из термопластичного эластомера. Elios 3 разработан на основе запатентованного Flyabilty контроллера полёта, устойчивого к столкновениям, подходит для использования в самых сложных промышленных условиях. Благодаря фирменному каркасу и уникальным реверсивным двигателям, Elios 3 — единственный дрон на рынке, который может восстанавливаться после переворачивания вверх ногами без сбоев в работе. Прочная конструкция со степенью защиты IP-44 позволяет проводить визуальный контроль и картирование в суровых условий, не боясь брызг воды и пыли.

Система камер

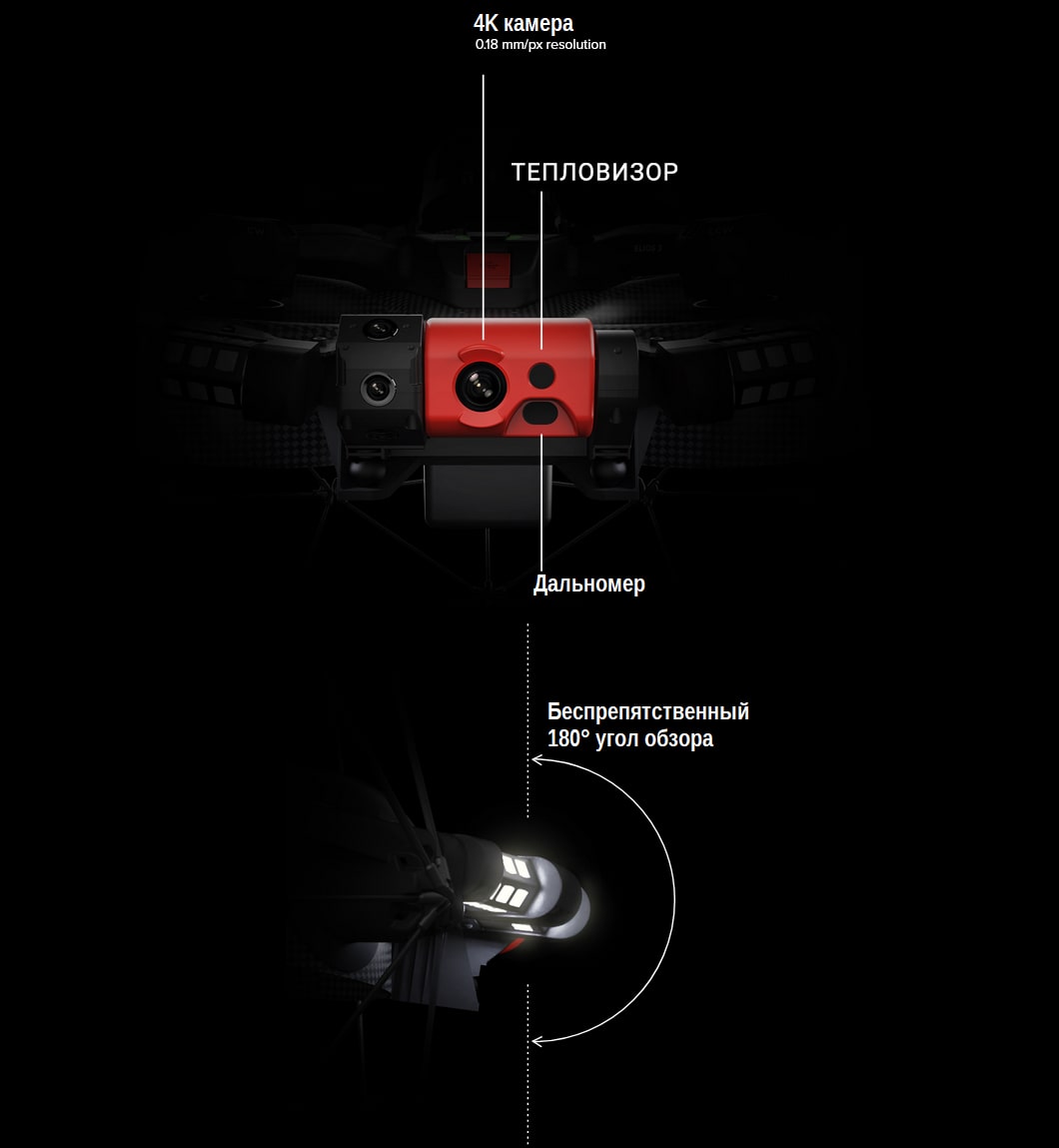

Квадрокоптер Elios 3 также оснащён профессиональной камерой 4K/30 кадр/с с углом обзора 180°, снимает изображения с разрешением 4000 × 3000 пикселей. В поддержку дневной камере на борту дрона установлены светодиоды яркостью 16 000 люмен с различными углами наклона для оптимизации освещения в пыльной среде. Установлена тепловизионная камера FLIR Lepton 3.5 с разрешением детектора 160 × 120 пикселей со скоростью 9 кадров в секунду. Камера оснащена дальномером.

Пример обследования горной выработки при помощи БПЛА Flyability Elios 3
