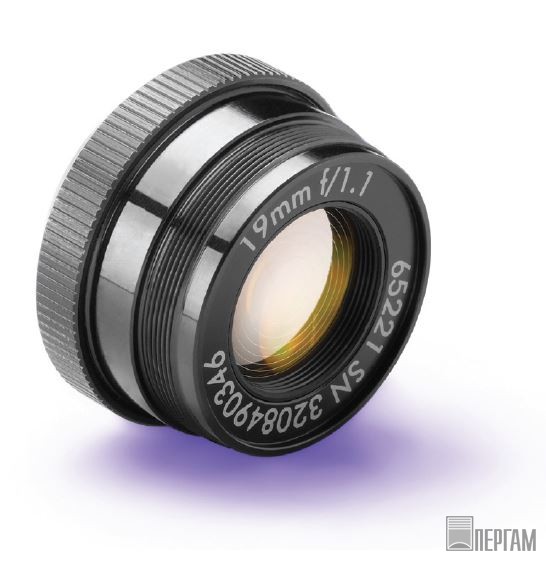

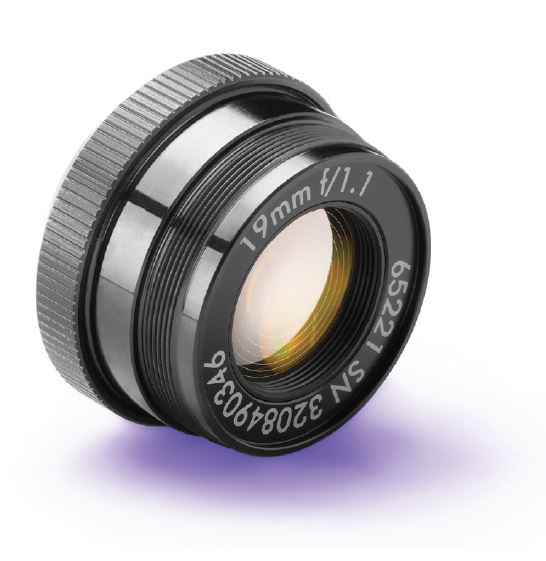

LWIR 19AFix - объектив для тепловизора
Поставляется в минимальные сроки
Атермальный объектив для неохлаждаемых микроболометричеких приемников сохраняет изображение в фокусе при изменении температуры окружающей среды.
Особенности объектива
- Атермальный объектив с фокусным расстоянием 19мм, F1.1
- компактный дизайн
- высокое качество изображения
- надёжная конструкция
Объектив для неохлаждаемых микроболометричеких приемников.
Объектив имеет очень важное значение при производстве тепловизоров. От его характеристик, так же как и от характеристик матрицы, во многом зависит точность тепловизора, дальность обнаружения теплового излучения, угол работы устройства и т. д. Объективы для тепловизионного оборудования так же очень сложны в производстве. Линза такого объектива не может быть изготовлена из стекла, так как оно не способно пропускать инфракрасное излучение. Поэтому линзы для тепловизоров изготавливаются из очень редких материалов, преимущественно из германия.
По желанию Заказчиков выполняется разработка и изготовление специальных объективов, учитывающих конструктивные особенности конкретной тепловизионной системы.
Технические характеристики LWIR 19AFix
|
Оптические характеристики |
|
|
Фокусное расстояние |
19мм, атермальный |
|
Относительное отверстие |
1:1.1 |
|
Тип фотоприёмника |
размер фотоприемника 640x480, 320х240, 384х288, 17мкм или 25мкм, F/1.1 |
|
Спектральный диапазон |
8-12мкм |
|
Угловое поле зрения: |
|
|
Задний фокальный отрезок |
по чертежу |
|
Механические характеристики |
|
|
Задний отрезок |
по чертежу |
|
Механизм фокусировки |
ручной |
|
Диапазон фокусировки |
от 1м до ∞ |
|
Масса |
20,5г |
|
Габариты |
Ø28,5мм, Длина=18,1мм |
|
Воздействие окружающей среды |
|
|
Температура эксплуатации |
-40°С..+80°С |
|
Температура хранения |
-54°С..+85°С |
