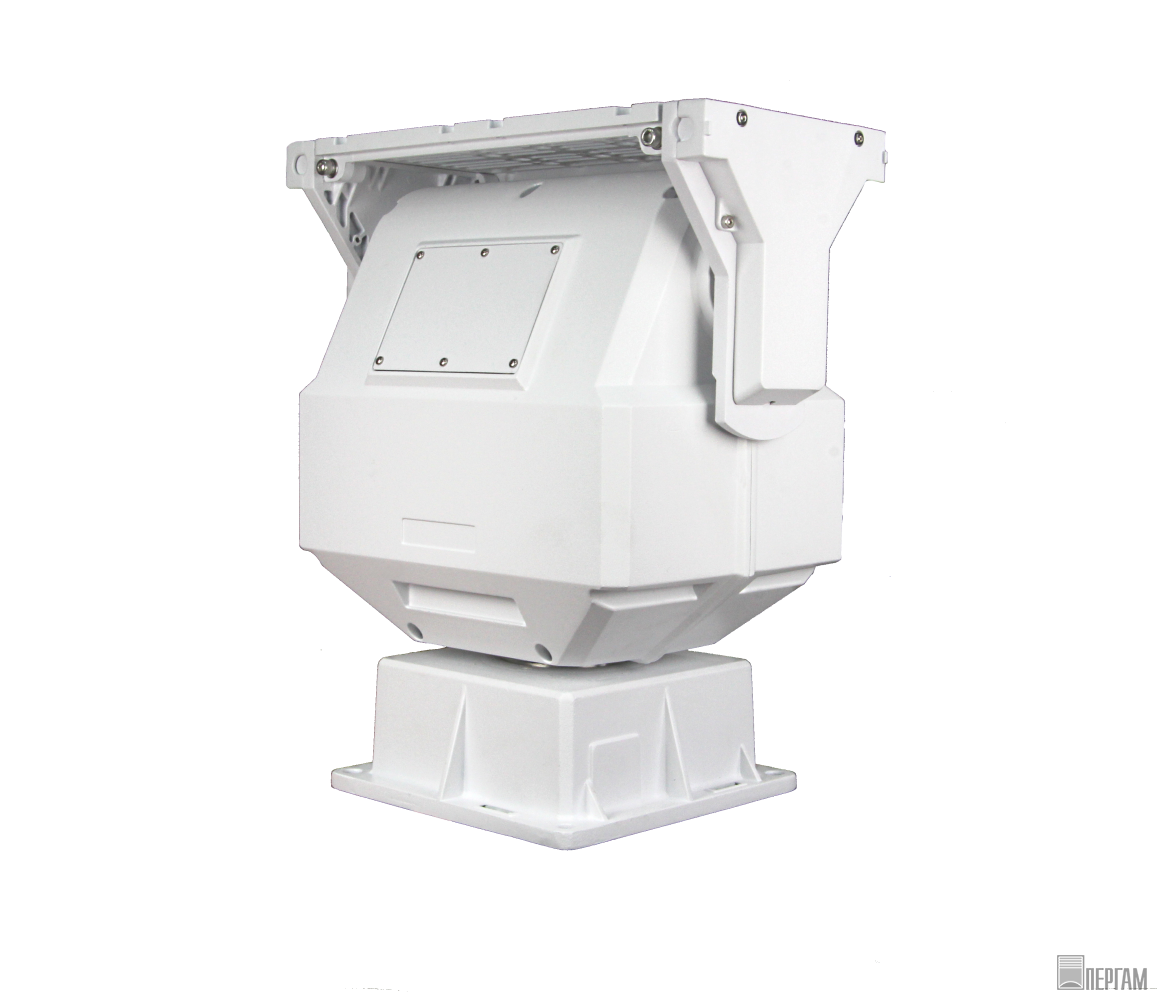

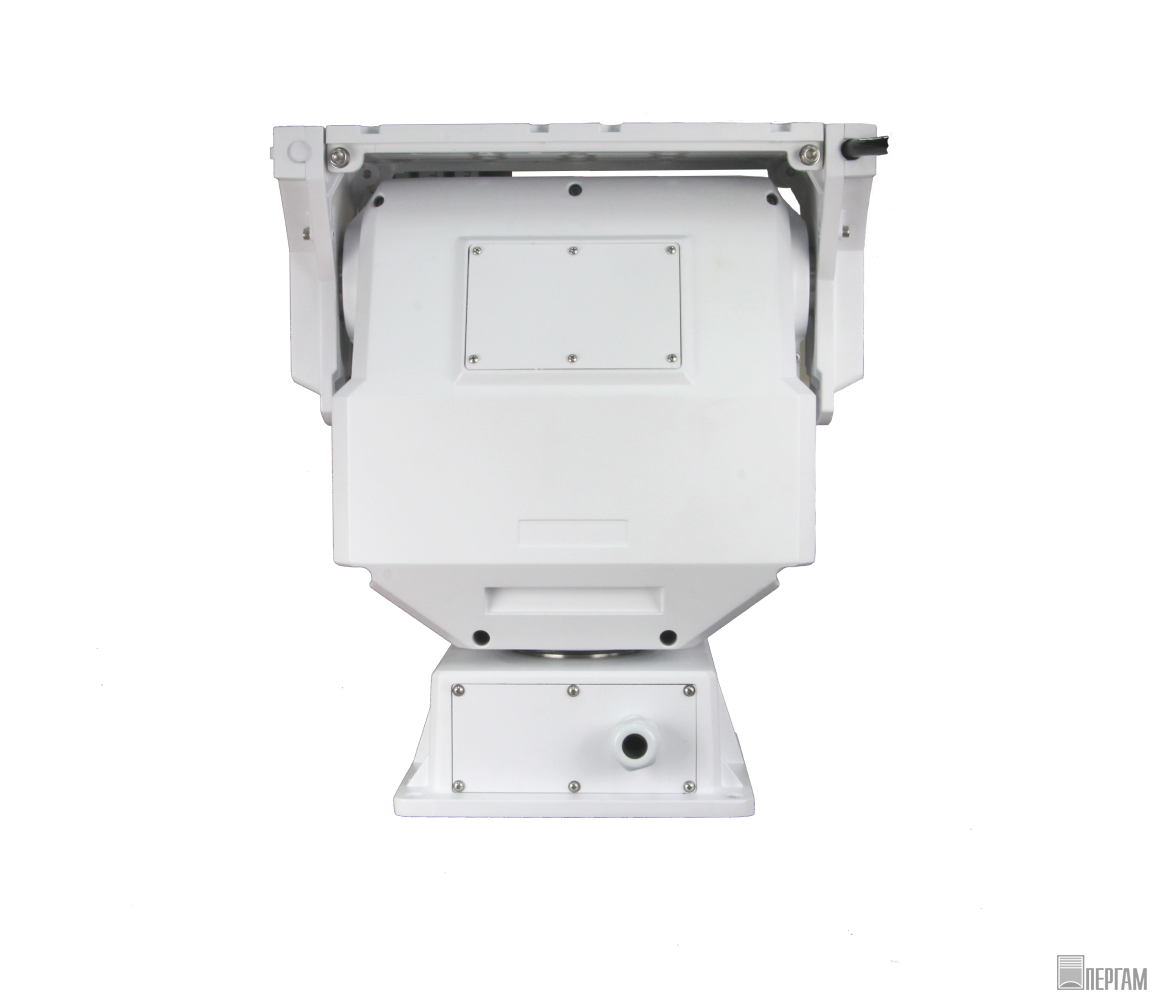

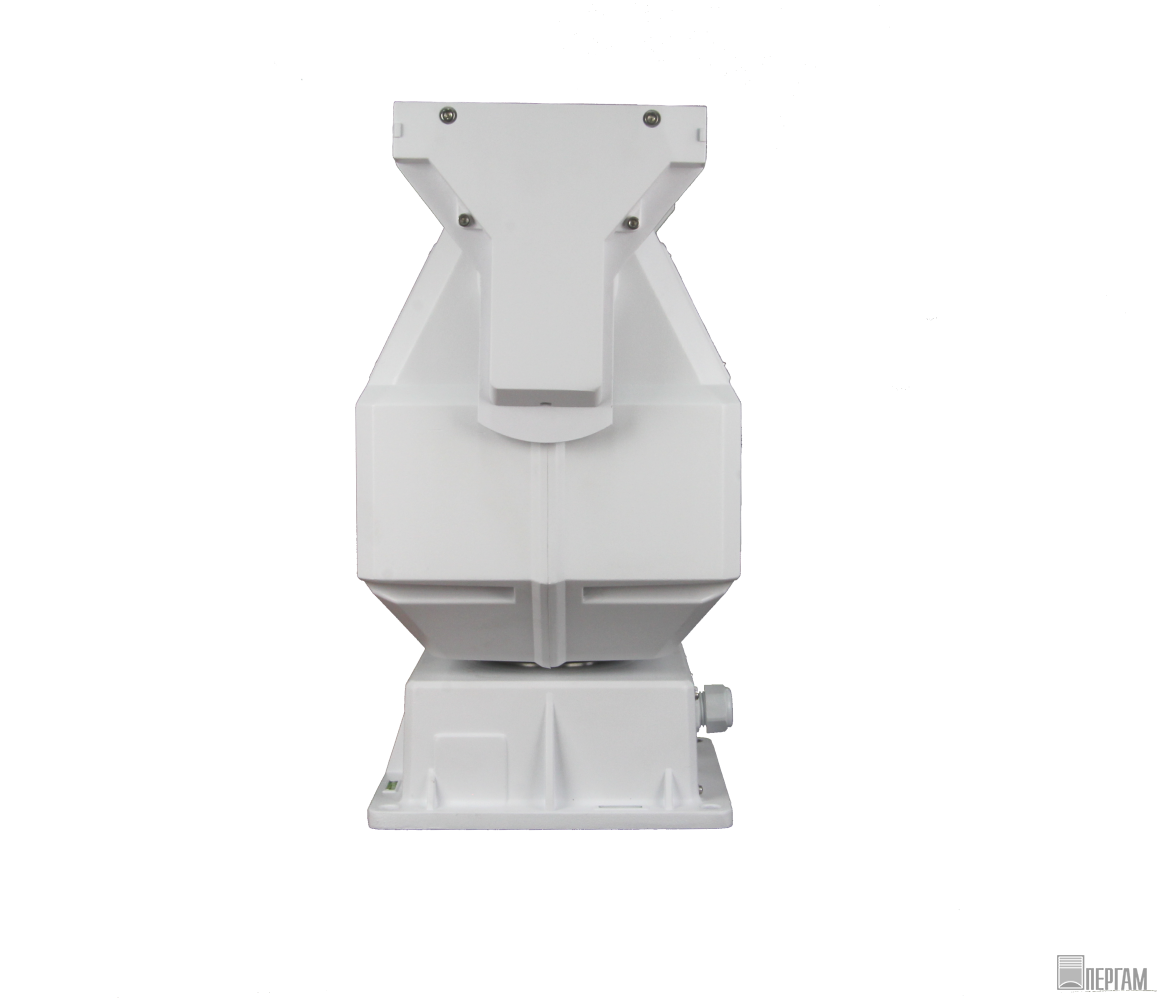

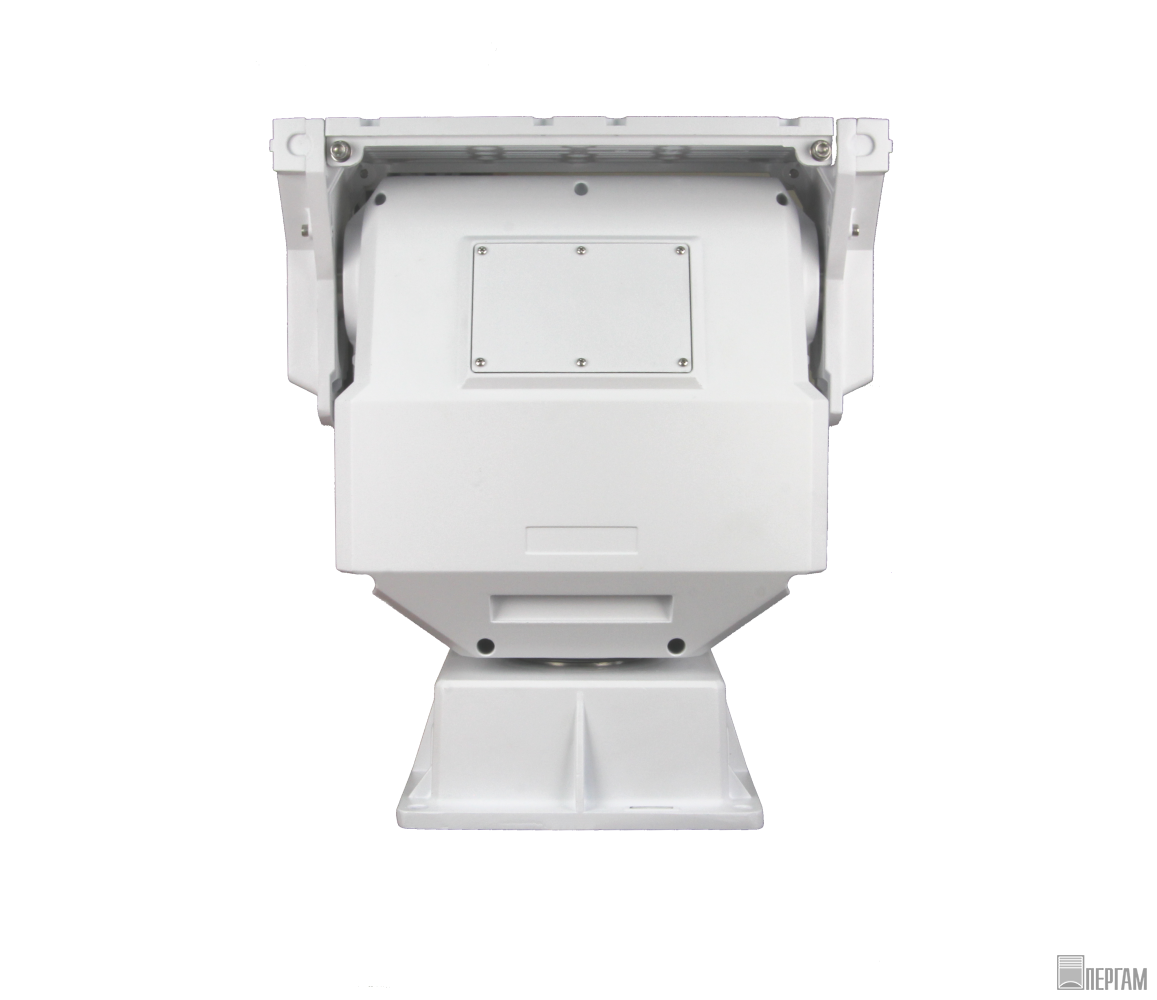

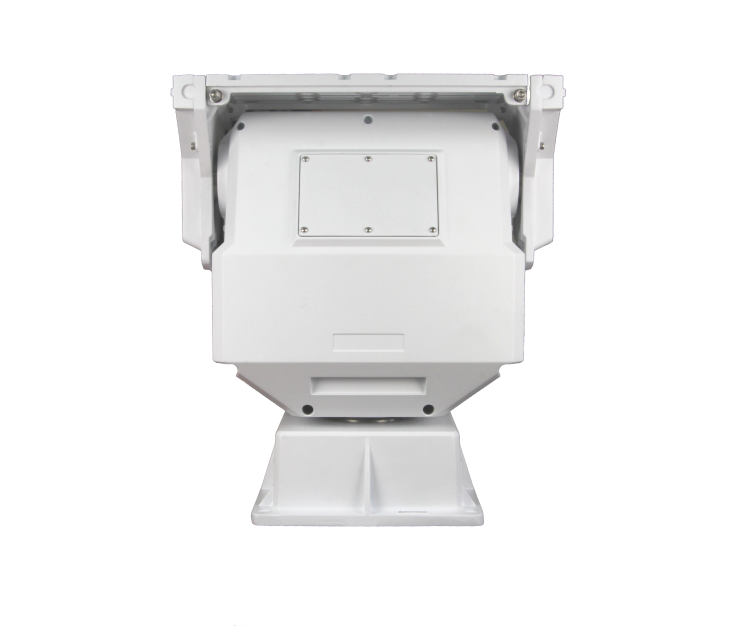

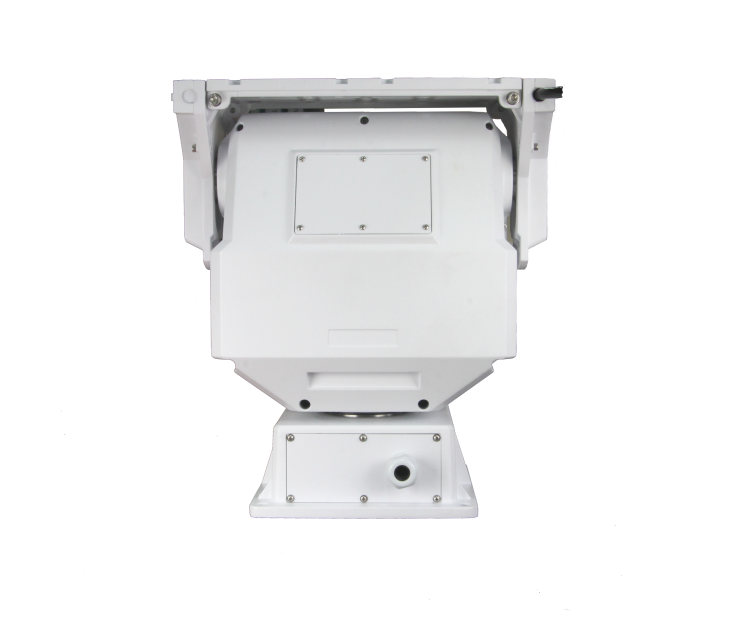

Опорно-поворотное устройство 3081
В наличии на складе,самовывоз, доставка по России
ОПУ-3081 – это высоконагрузочное поворотное устройство Pan Tilt с переменной скоростью, которое предлагает опции максимальной и двойной полезной нагрузки для монтажа корпуса. Максимальная нагрузка составляет до 50кг.
Ключевые особенности:
- высоконагрузочное поворотное устройство с максимальной нагрузкой 50 кг
- скрытая (внутренняя) прокладка кабелей для присоединения корпуса к поворотной платформе
- встроенный водный уровень для достижения устойчивости и равновесия при монтаже
- возможна интеграция с подсветкой или тепловизионными системами для создания устройств ночного видения или типа «день/ночь»
- движение поворотного устройства обеспечивается червячной передачей
- высокая повторяемость и точность наведения на сохраняемое положение (Preset)
- отображение углов наклона и поворота на экране в реальном времени
- установка параметров углов и позиций в абсолютных величинах
Технические характеристики ОПУ 3081
Технические характеристики
|
Напряжение на входе |
24В перем. тока ±25% |
|
Мощность наклона/поворота |
≤100Вт (Включая питание для корпуса) |
|
Обогреватели |
≤80Вт (24В перем. тока) |
|
Скорость наклона |
Наклон: 0,01~30°/с |
|
Скорость поворота |
Поворот: 0,01~15°/с |
|
Диапазон наклона |
Наклон: 0~360° постоянно |
|
Диапазон поворота |
Макс. нагрузка: ±45°, ±60°, ±75° Двойная нагрузка: ±90° |
|
Связь |
RS-485/RS-422 |
|
Протоколы RS-485 |
Pelco D/Pelco P |
|
Скорость передачи информации в бодах |
2400, 4800, 9600, 19200 бод/с |
|
Экранное меню |
Доступно |
|
Количество устанавливаемых точек |
До 80 |
|
Автоматическое сканирование |
До 8 линий сканирования, конфигурируемая скорость, настраиваемая в экранном меню |
|
Автокруиз |
До 8 групп автокруиза, конфигурируемое время задержки, настраиваемое в экранном меню |
|
Возврат в точку наблюдения |
Запрограммированная предварительная настройка, строка автоматического сканирования или группа автоматической навигации в экранном меню, отображение отсчета задержки времени |
|
Сканирование по спирали |
8 линий, настраиваемая скорость и углы |
|
Непрерывное сканирование |
8 линий, настраиваемая скорость и углы |
|
Углы отображения |
В режиме реального времени на экране дисплея/Ответ на команду запроса |
|
Контроль абсолютного угла |
Поддерживается |
|
Контроль объектива |
Самонастраивающийся |
|
Управление объективом |
10В/6В, адаптированное управление и управление с помощью программного обеспечения |
|
Интерфейс объектива |
TTL/RS485/RS232/ с электроприводом |
|
Питание для корпуса |
До 3 выходов с 12В пост. тока |
|
Режим нагрузки |
Максимальная/двойная нагрузка |
|
Видео-вывод |
До 2 выходов |
|
Дополнительно |
4 релейных выхода |
|
Молниезащита |
Встроенная молниезащита и защита от перенапряжения |
|
Макс. нагрузка |
50кг |
|
Режим нагрузки |
Максимальная/двойная нагрузка |
|
Монтаж |
Вне помещения |
|
Герметичность |
IP66 |
|
Рабочая температура |
.-35оС~+65оС, ≤90% относительной влажности |
|
Конструкция |
Алюминиевый сплав |
|
Размеры корпуса поворотного устройства |
206мм (Длина) × 340мм (Ширина) × 390мм (Высота) |
|
Вес |
20кг |
