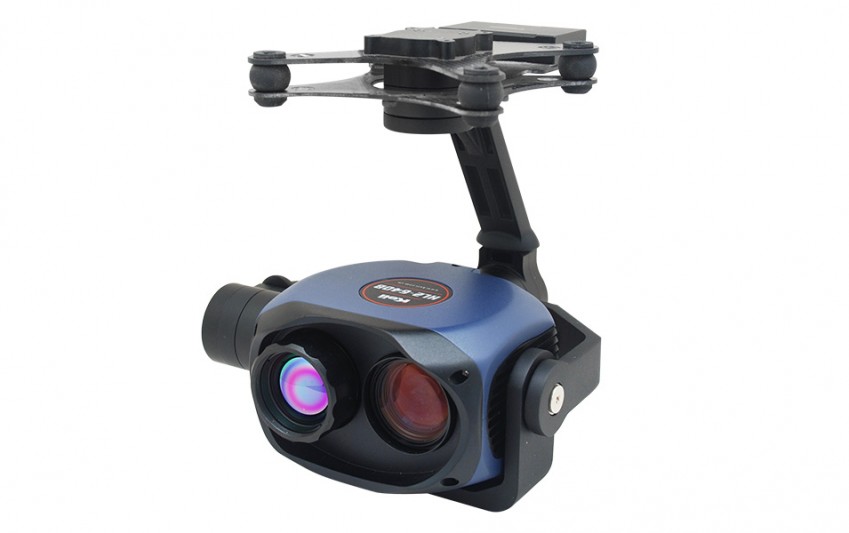

Подвес для БПЛА Gimbal с радиометрическим тепловизором HL2-640B и цифровой видеокамерой для тепловизионного обследования с воздуха. Тепловизор имеет матрицу с разрешением 640х480 пикселей, 25 мм объектив, в корпус устройства встроена портативная 16 мегапиксельная видеокамера. Тепловизор позволяет измерять температуру объектов в диапазоне от -20°С до +150°С. Есть функция автоматического захвата точки с максимально высокой температурой. Погрешность измерений ±2 градуса Цельсия. Дополнительно подвес может оснащаться GPS модулем.

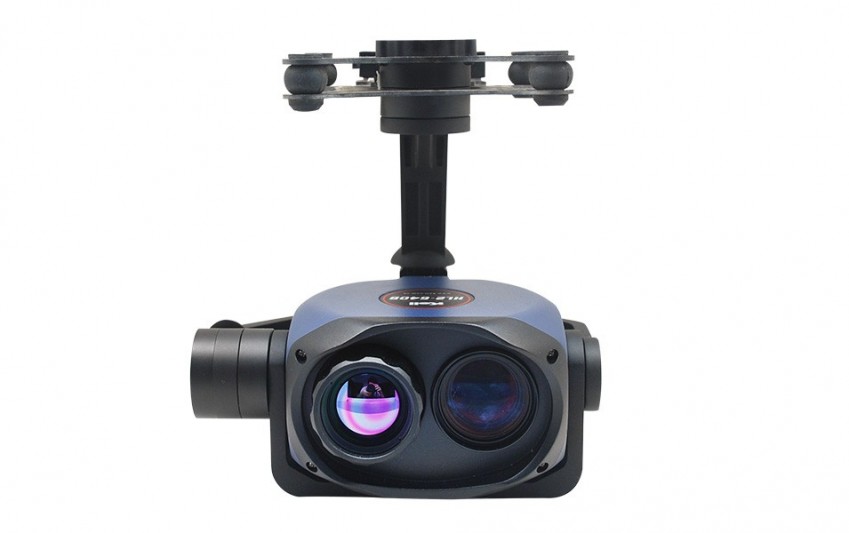

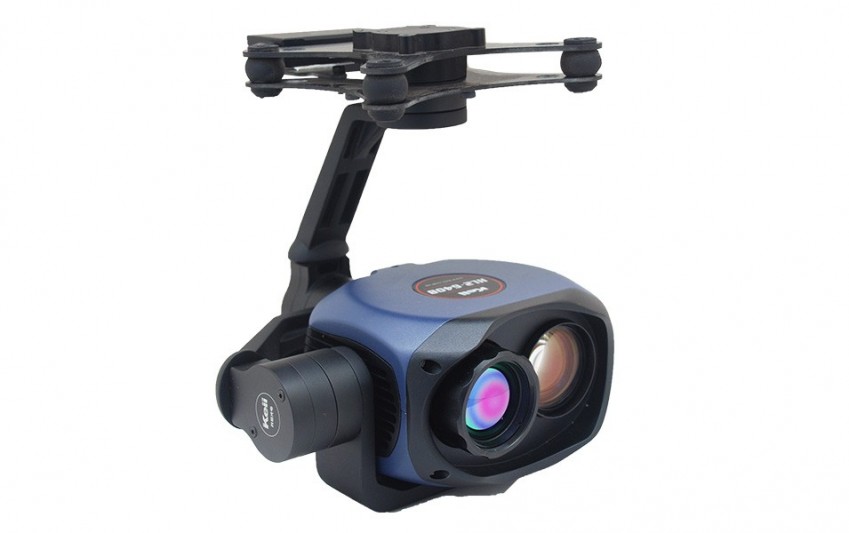

Подвес с тепловизором и видеокамерой

Особенности тепловизионных подвесов

Системы предназначены для установки на легких БПЛА, вес ≤360 г (без подвески).
Поддержка ШИМ, S-BUS и последовательного интерфейса.
25 мм объектив с электрической фокусировкой (автофокусировка), разрешение ИК изображений 640х480 пикселей.
Эквивалентная шуму разность температур (NETD): 50 мК, диапазон измерения температуры: от -20 до +150°С, погрешность:±2°С
Видеоизображение 16 мегапикселей, 10 кратное оптическое масштаби-рование, запись видео в формате 1080P.
Температура окружающей среды: -20°С до +50°С, исполнение корпуса IP54.
Измерение и запись 16-битового радиометрического ИК изображения. Интеллектуальная динамическая настройка цветовой температуры.
Частота кадров 50 Гц, частота кадров при полной динамической записи 20 Гц.
Доступен модуль GPS-приемника для определения положения БПЛА. Привязка к GPS-координатам заголовков файлов изображений и видео, высокая эффективность управления данными.

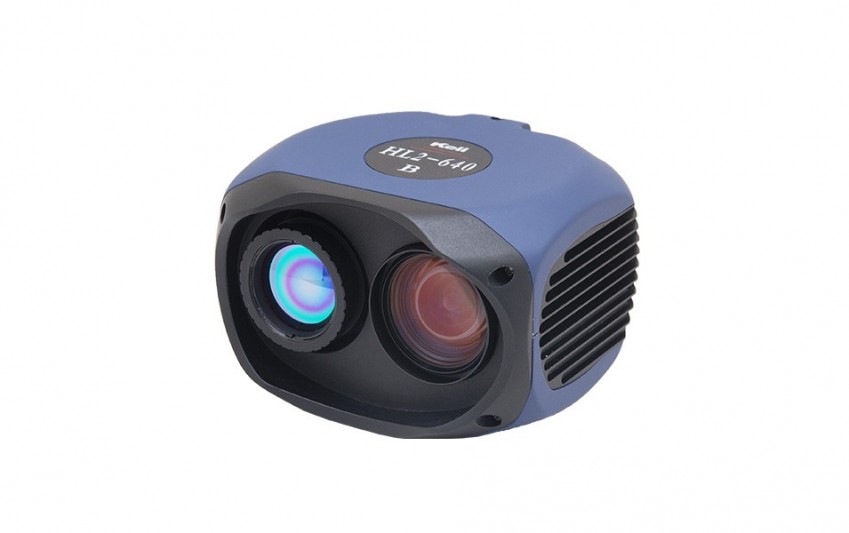

ИК камера

Специально разработана для легких БПЛА;
Запись в реальном масштабе времени 16-битовых радиометрических данных;
Детектор с разрешением 640x480 пикселей или выше;
Наложение в реальном времени географических данных и коорди-нат, синхронизация записи;
Полная конфигурация системы.

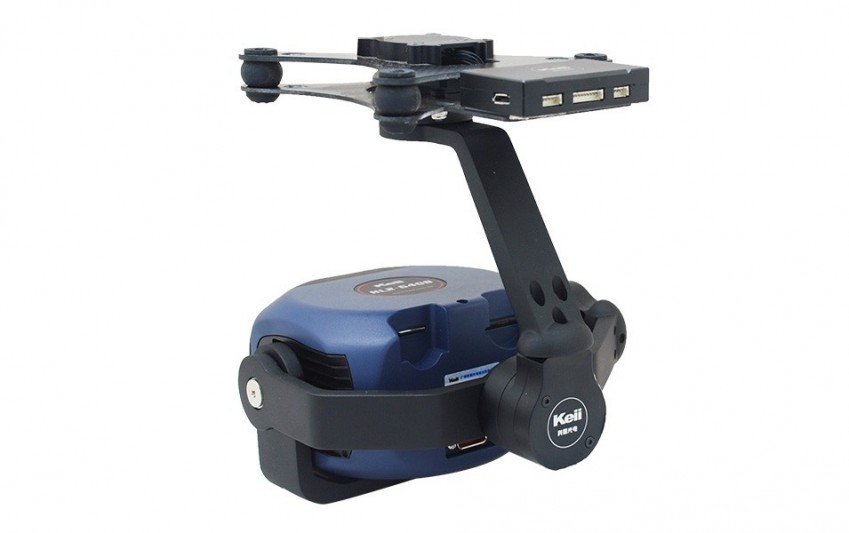

Подвес

Точность управления позиционированием: ±0.01°;
Диапазон перемещений: тангаж ±90°, рыскание ±150°;
Интерфейс управления: ШИМ/ S-BUS/последовательный порт;
Возможность адаптации к различным видам нагрузки;
Режим сохранения: динамическая запись 16-битовых данных по температуре на SD-карту.

Технические характеристики Подвес HL2-640B + Gimbal

Технические характеристики

Параметр	HL2-640A/B (с измерением температуры)	CL2-640A/B (без измерения температуры)
Температурная чувствительность	0.05°С при 30°С	–
Частота кадров	50 Гц / 60 Гц	50 Гц / 60 Гц
Оптический фокус	Фокусное расстояние 25 мм, фиксированный фокус (на расстоянии 10 м свободный фокус)	Фокусное расстояние 25 мм, фиксированный фокус (на расстоянии 10 м свободный фокус)
Цифровое масштабирование	4x, 8x, 16х	4x, 8x
Тип детектора	Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов	Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов
Спектральный диапазон	7 ¸ 14 мкм	7 ¸ 14 мкм
Поле зрения	25° × 18.7°	25° × 18.7°
Мгновенное поле зрения (IFOV)	0.68 мрад	0.68 мрад
Диапазон измерения температуры	-20°С ¸ +150°С	–
Погрешность	±2°С или ±2% от показаний	–
Автоматическое отслеживание максимальной температуры	Автоматический захват максимальной температуры и отображение этих данных на дисплее в реальном времени	–
GPS-координаты (дополнительно)	GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами	GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами.
Представление изображений
Полный видеосигнал	Полный видеосигнал NTSC / PAL	Полный видеосигнал NTSC / PAL
Палитра	Белый-горячий / черный-горячий / "горячее железо"	Белый-горячий / черный-горячий / "горячее железо"
цифровая видеокамера
Разрешение	2 мегапикселя (A) или 16 мегапикселей (B)	2 мегапикселя (A) или 16 мегапикселей (B)
Частота	1080px30	1080px30
Масштабирование	10-кратное оптическое масштабирование	10-кратное оптическое масштабирование
Оптический фокус	Автоматическая и ручная фокусировка	Автоматическая и ручная фокусировка
Параметры окружающей среды
Температура окружающей среды	-20°С ¸ +50°С	-20°С ¸ +50°С
Температура хранения	-40°С ¸ +70°С	-40°С ¸ +70°С
Относительная влажность	Рабочая и хранения от 10% до 95% без конденсации	Рабочая и хранения от 10% до 95% без конденсации
Подвеска
Точность позиционирования	±0.01°	±0.01°
Диапазон перемещений	По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25°	По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25°
Интерфейс управления	ШИМ / S-BUS / последовательный порт	ШИМ / S-BUS / последовательный порт
Сохранение данных	Запись 16-бит. радиометр. ИК-изображений на SD-карту	Запись ИК-изображений и видео на SD-карту
электропитание
Рабочее напряжение	11 ¸ 50 В	11 ¸ 50 В
Средняя потребляемая мощность	12 Вт	12 Вт
размеры и вес
Размеры	100 x 88 x 67 мм	100 x 88 x 67 мм
Вес	£360 г	£360 г
