ПЕРГАМ РТР-300М/420М/690M/900М/1200М

Охранные тепловизионные системы дальнего радиуса действия

РТР-300М/420М/690M/900М/1200М – мощнейшие комплексы наблюдения на базе сверхчувствительного охлаждаемого модуля с дальностью действия до 30 км. В конфигурации использованы самые передовые компоненты, что наделяет комплекс впечатляющими тактико-техническими характеристиками. Интегрируются с РЛС.

Эти профессиональные тепловизионные системы предназначены для построения охранных комплексов наблюдения и интеграции в существующие системы наблюдения и радиолокационные комплексы. Морские порты, атомные электростанции, нефтехимические установки и аэропорты уязвимы для кражи или, что ещё хуже, террористических атак. Для защиты таких объектов идеально подходит использование мультисенсорной системы линейки РТР-300М/420М/690M/900М/1200М.

Модернизируем систему под ваши задачи, установим дополнительные устройства, настроим видеоаналитику, автоматизируем сбор и обработку данных с тепловизора и видеокамеры. Вы можете заказать демонстрацию системы непосредственно на объекте. Приедем и покажем на что способна тепловизионная система, ответим на все вопросы, поможем сделать правильный выбор.

Области применения

Преимущества тепловизионных систем дальнего радиуса действия РТР

	Детектор высокого разрешения 640 х 512 или 1280 х 1024		Дальность обнаружения тепловизором автомобиля до 30 км		Функции: видеотрекинг и видеостабилизация изображения
	Быстрый автофокус на тепловизоре и на видеокамере		Класс защиты IP-66		Дальность обнаружения тепловизором человека до 19 км
	Частота кадров тепловизора 25 к/с		Оптический зум тепловизора 30×		Оптический зум видеокамеры 60×

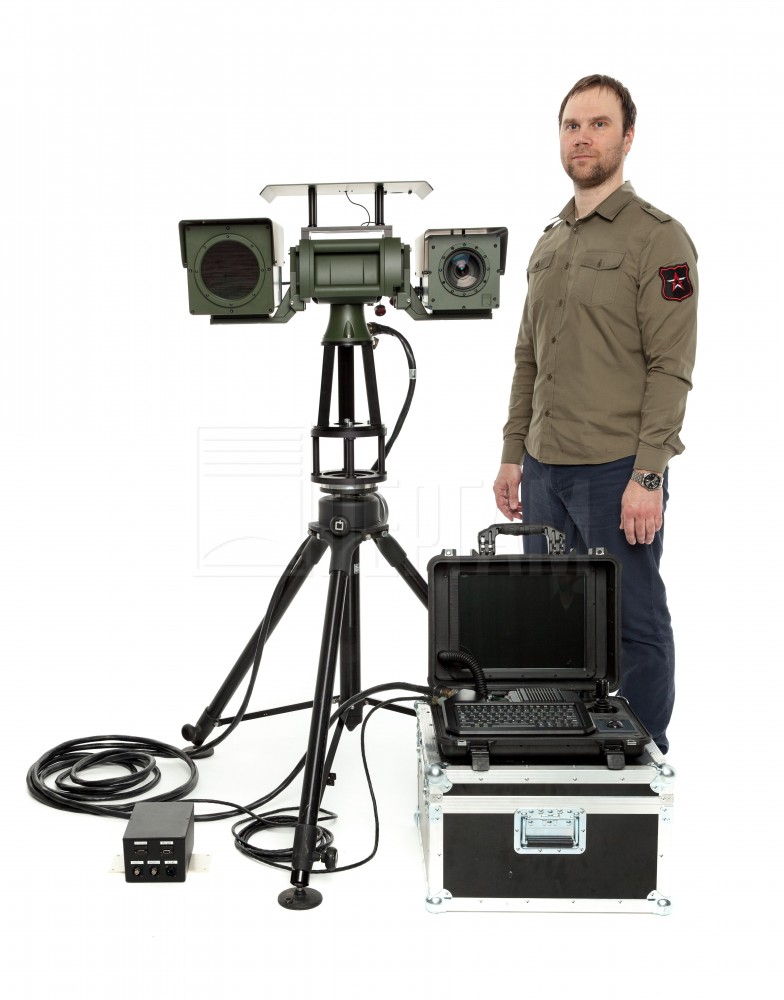

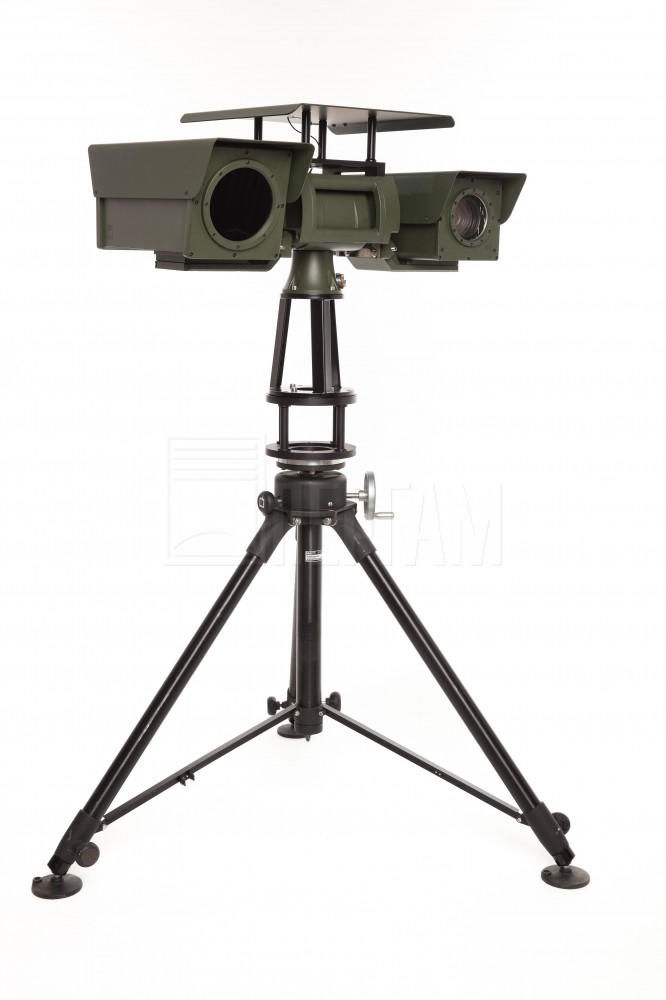

Сочетая в себе небольшие размеры и большую дальность действия, РТР-300М/420М/690M/900М/1200М можно установить стационарно, на автомобиль или телескопическую треногу. Наши тепловизионные комплексы обеспечивают наблюдение за большой территорией радиусом в 30 километров.

Тепловизионные камеры РТР-300М/420М/690M/900М/1200М позволяют обнаружить нарушителей на дальних подступах, что даёт дополнительное время для реагирования и защиты людей, имущества и инфраструктуры важных объектов. Они работают 24 часа в сутки, даже в самую тёмную ночь, в плотном тумане или дыму, во время снегопада и других сложных метеоусловиях.

Камеры оснащены опциями оптического и электронного масштабирования. Это обеспечивает максимальный уровень осведомлённости о ситуации и возможность приблизить обнаруженные подозрительные объекты, чтобы подробно их рассмотреть. Человек будет обнаружен на расстоянии до 19 километров. Камеры можно подключить к существующим сетям или использовать как самостоятельное решение.

Особенности

1. Детектор высокого разрешения на выбор 640 х 512 или 1280 х 1024;
2. Частота кадров тепловизора 25 к/с;
3. Быстрый автофокус на тепловизоре и на видеокамере;
4. Функции: видеотрекинг и видеостабилизация изображения;
5. Лазерный дальномер с дальностью действия до 20 км;
6. GPS и цифровой магнитный компас;
7. Переносной пульт управления для работы в полевых условиях;
8. Непрерывное вращение по горизонту;
9. Видеокамера FullHD с зумом 120×;
10. Дальность обнаружения тепловизором человека до 23 км;
11. Дальность обнаружения тепловизором автомобиля до 30 км;
12. Класс защиты IP-66;
13. Диапазон рабочих температур –50…+60 °С.

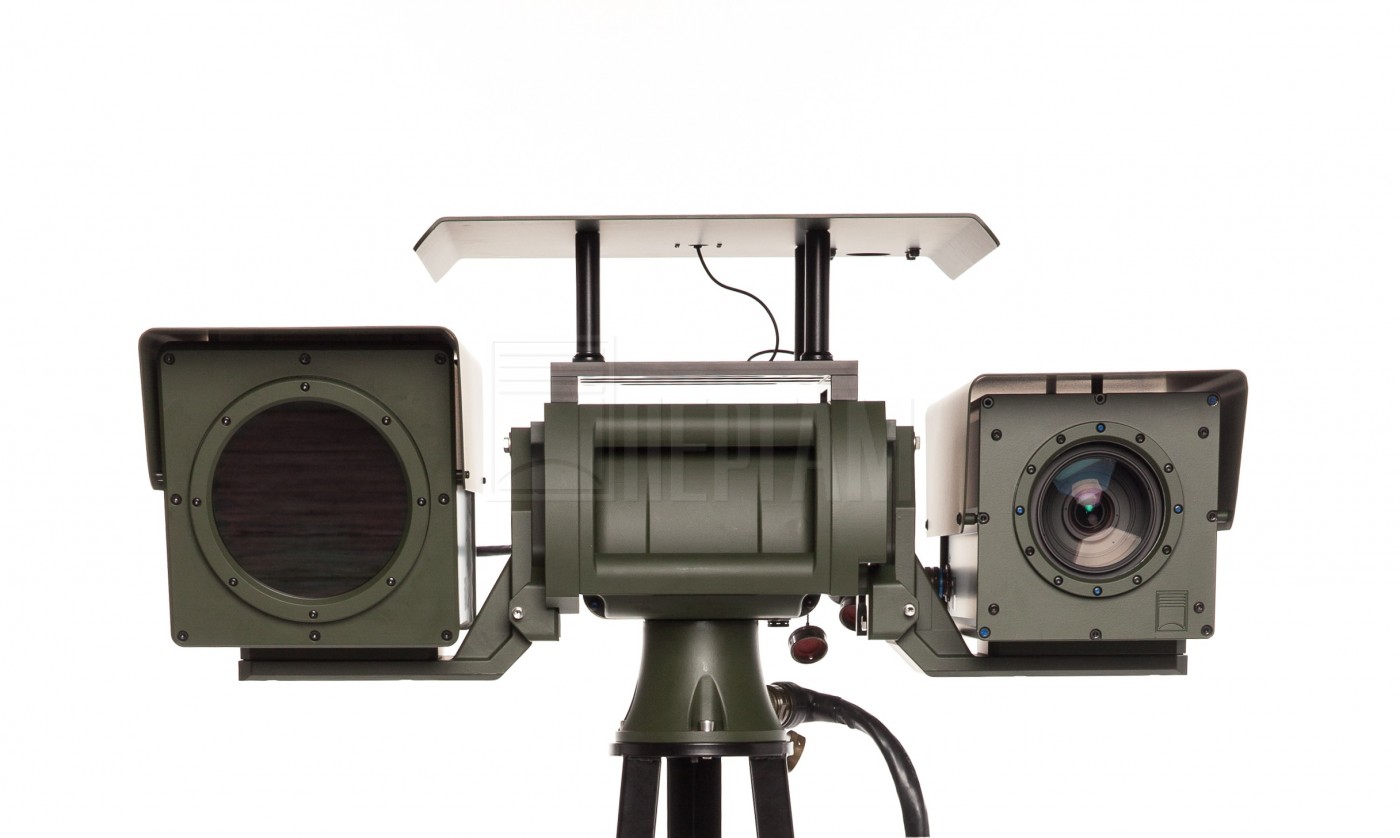

Состав мультисенсора

Тепловизор

В состав поворотных мультисенсорных систем РТР-300М/420М/690M/900М/1200М входит средневолновой охлаждаемый тепловизор с матрицей высокого разрешения 640х512 элементов. Размер каждого чувствительно элемента матрицы 15 мкм. Спектральный диапазон, в котором работает тепловизор, 3-5 мкм (MWIR). Использование новых технологий и методов производства, позволили нам улучшить чувствительность матрицы этого типа до фантастических 17 мК (NETD)! Частота кадров тепловизионного изображения – 50 Гц PAL позволяет получать чёткое изображение «без залипания».

Объектив тепловизора оснащён непрерывным оптическим масштабированием 30х и имеет функцию автофокусировки. Непрерывное масштабирование дает возможность рассмотреть детали, не теряя цели из виду. На внешнюю поверхность первой линзы нанесено специальное алмазоподобное покрытие (DLC), защищающее его от внешних воздействий.

Видеокамера

Видеокамера в системах РТР-300М/420М/690M/900М/1200М выполняет роль вспомогательного сенсора (основной – тепловизор), который в условиях освещения позволяет получать цветную картинку и видеть более детальное изображение объекта. Видеокамера обладает оптическим масштабированием 60х и автоматической фокусировкой изображения. По желанию заказчика видеокамера может быть заменена на другую, с матрицей более высокого разрешения.

Поворотная платформа

Тепловизионные системы РТР-300М/420М/690M/900М/1200М оснащены поворотной платформой. С её помощью оператор может осуществлять непрерывный поворот камеры n x 360° и наклон ±90°. Это значительным образом улучшает понимание оператором окружающей ситуации.

Схема подключения

Консоль управления (опция)

Для управления тепловизионной системой РТР может использоваться специальная консоль в состав которой входят: экран для отображения видео и другой информации, джойстик для управления системой и клавиатура для ввода рабочей информации. Консоль управления имеет видеовыходы и общий вход для питания всей системы, включая консоль. Использование такого пульта управления особенно удобно в мобильном применении, где важным являются малое время сборки, удобство управления и отображения информации.

Автомат захвата и сопровождения цели

При оснащении системы модулем автоматического сопровождения цели оператор сможет выбрать цель, за которой будет вестись автоматическое слежение системой. Выбор и активация режима слежения осуществляются оператором нажатием соответствующей кнопки. Когда автомат захвата и сопровождения цели задействован, мультисенсорная система РТР начинает следить за объектом без участия оператора. Модуль автоматического сопровождения цели также имеет функцию электронной стабилизации изображения. Она особенно полезна в тех случаях, когда система установлена на мачте, раскачиваемой ветром.

Цифровой магнитный компаc

Дополнительно может быть установлен цифровой магнитный компас, который позволяет определить направление системы PTP. Это поможет оператору определить направление наблюдения на карте. При совместном использовании с GPS модулем оператор получает полную информацию о системе - положение на местности и направление наблюдения.

GPS модуль

Мультисенсорные системы укомплектованы современным GPS модулем. Система всегда знает где она расположена и может отображать своё положение на карте. Данное преимущество особенно важно при использовании на движущемся транспорте, либо если система используется как переносная на телескопической треноге. При совместном использовании с GPS модулем оператор получает полную информацию о системе – положение на местности и направление наблюдения.

Цифровой лазерный дальномер

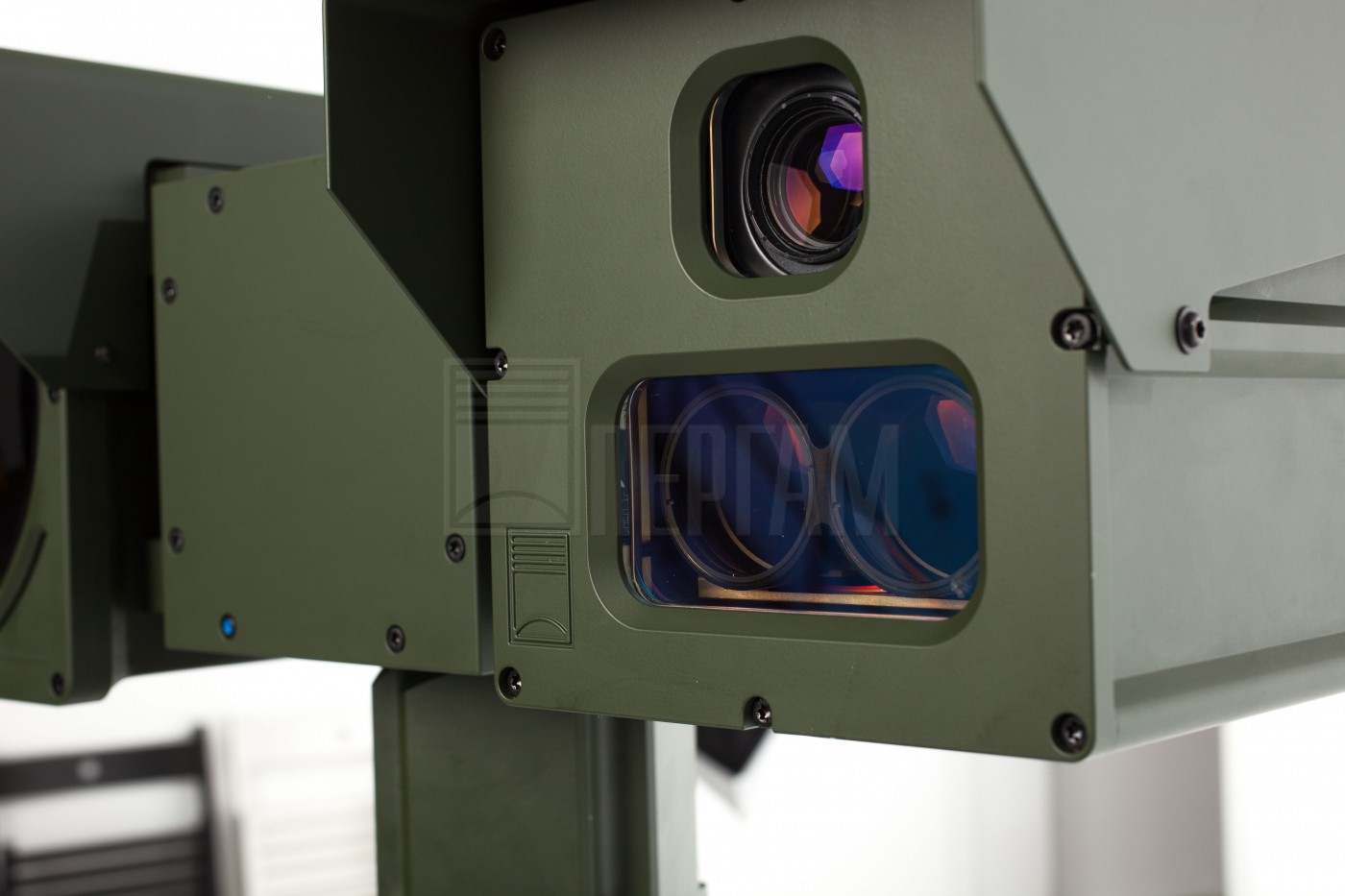

Мультисенсорные системы РТР-300М/420М/690M/900М/1200М комплектуются безопасным для зрения лазерным дальномером. Он позволяет измерять расстояние до объекта наблюдения. При совместной работе лазерного дальномера с модулем GPS и цифровым магнитным компасом станут доступны полные координаты объекта наблюдения с возможностью отображения его на электронной карте местности.

Дальность действия

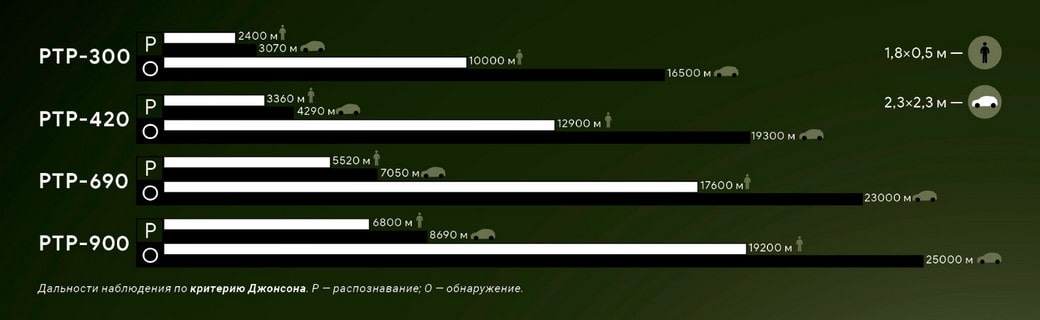

Дальность действия тепловизоров РТР
