OWTS DAC МV20
Поставляется в минимальные сроки
Система измерения частичных разрядов OWTS используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и гарнитурах всех типов кабелей среднего напряжения.

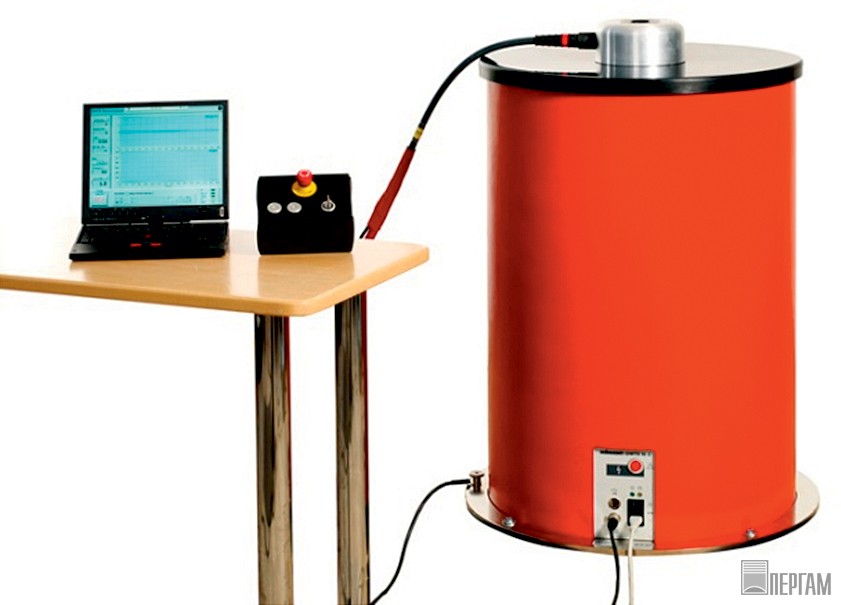

Система состоит из ноутбука, управляемого по беспроводному WLAN каналу в/в блока и блока обработки сигнала.
В/в блок состоит из в/в источника и резонансной катушки с интегрированным в/в переключателем для создания переменного испытательного напряжения. Туда же встроен в/в делитель и контроллер для цифровой обработки данных и сигналов ЧР. Хранение, анализ и оценка сигналов ЧР производится в ноутбуке и может быть осуществлена непосредственно на месте проведения измерений или позже в офисе. Локализация мест повреждений ЧР производится методом рефлектометрии.
Основные преимущества
- Измерение частичных разрядов на частотах, близких к рабочим
- Online обработка для комплексной диагностики ЧР
- Портативная система, компактная конструкция и небольшой вес
- Встроенное измерение tan
Подробнее о современных методах испытаний и диагностики высоковольтных кабельных систем читайте в статье: «Современные методы испытаний и диагностики высоковольтных кабельных систем»
Технические характеристики OWTS DAC МV20
|
Макс. Выходное напряжение |
2 – 60 кВпик Точность +/- 1% Разрешение 0,1 кВ |
|
Диапазон затухающего пер. напряжения |
20 Гц – 800 Гц |
|
Диапазон емкости испытываемого объекта |
до 4 мкФ (60 кВпик.), макс. 10 мкФ |
|
Высоковольтный зарядный ток |
6 мА |
|
Вспомогательный конденсатор SCM10 (для MV10/20) |
60 кВпик., устойчивый к ЧР |
|
Диапазон измерения ЧР |
|
|
Ширина полосы измерения ЧР |
В соответствии с IEC 60270 |
|
Ширина полосы локализации ЧР |
150 кГц – 50 МГц, автоматическая корректировка широкого диапазона полосы локализации для коротких и длинных кабелей |
|
Точность измерения ЧР |
1 пКл |
|
Точность локализации ЧР |
от 1,0 до 0,1 м |
|
Диапазон определения коэффициента диэлектрических потерь |
1 x 10-3 – 5 x 10-2 |
|
Сетевое питание (с одним главным источником питания) |
Однофазное 110 – 240 В, 48 – 63 Гц, 500 ВА |
|
Общая масса с багажными кейсами |
Прибл. 168 кг (+34,4 вспомогательный конденсатор SCM10) |
1 пКл – 100 нКлДокументы к OWTS DAC МV20
