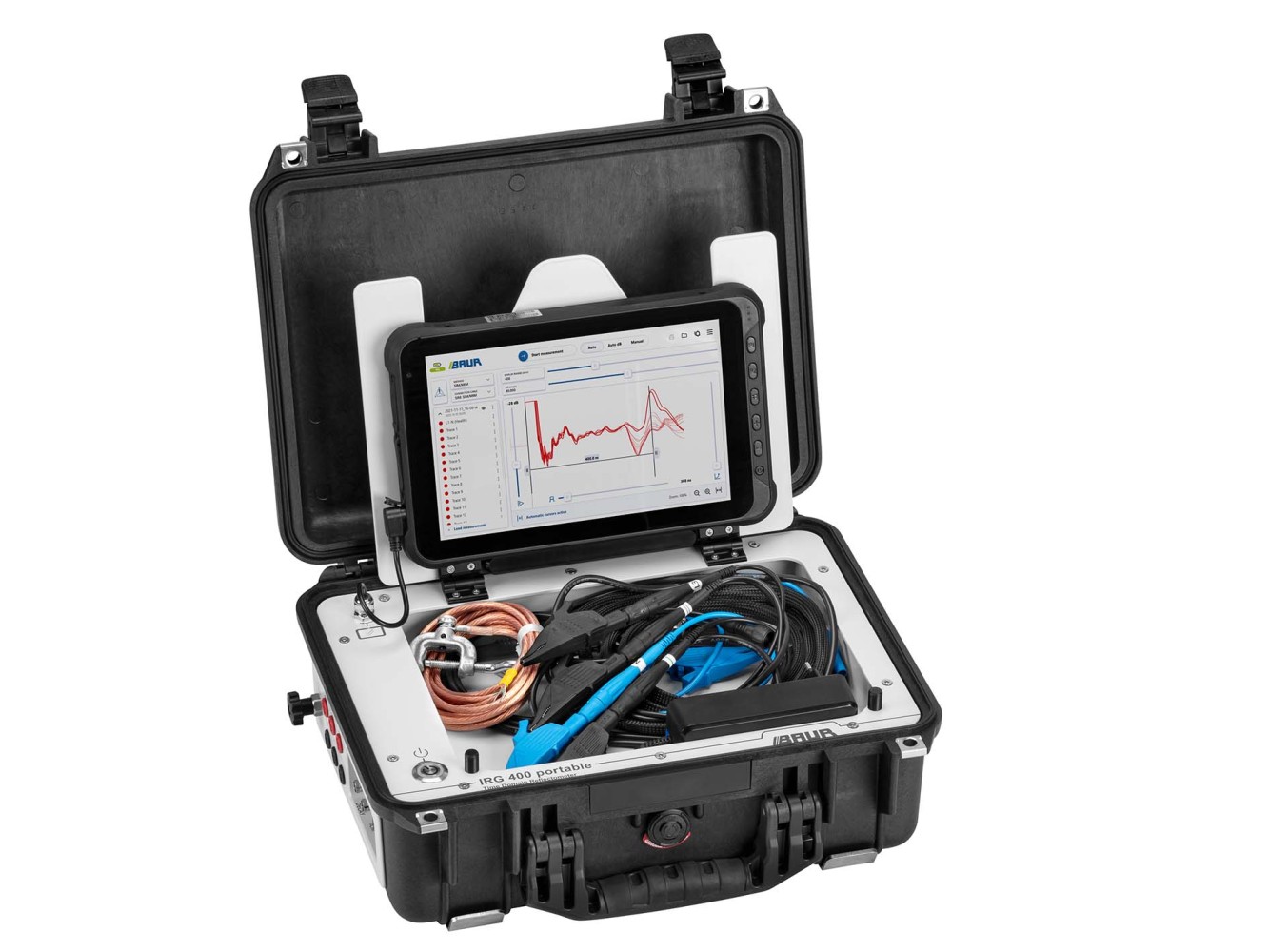

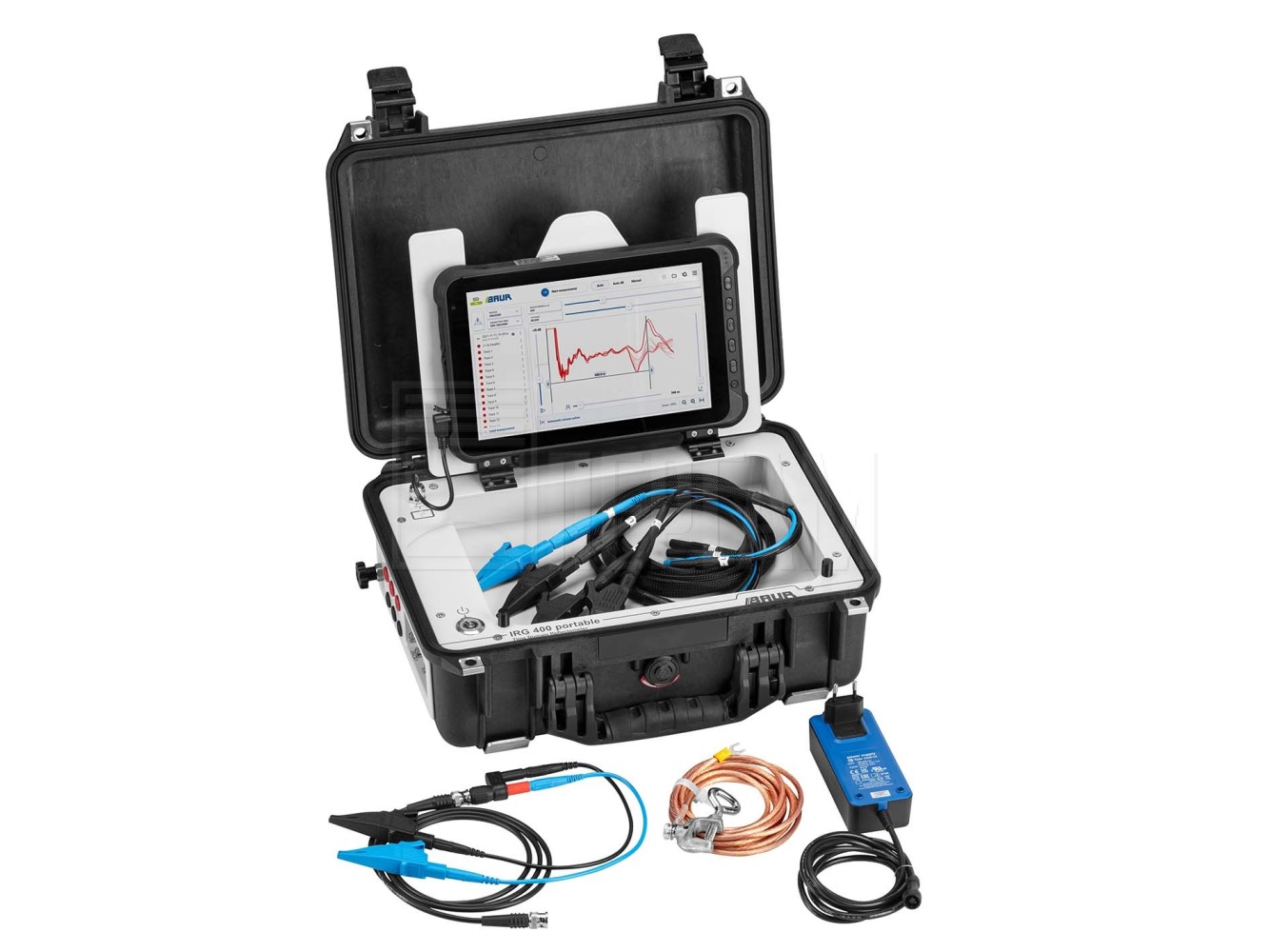

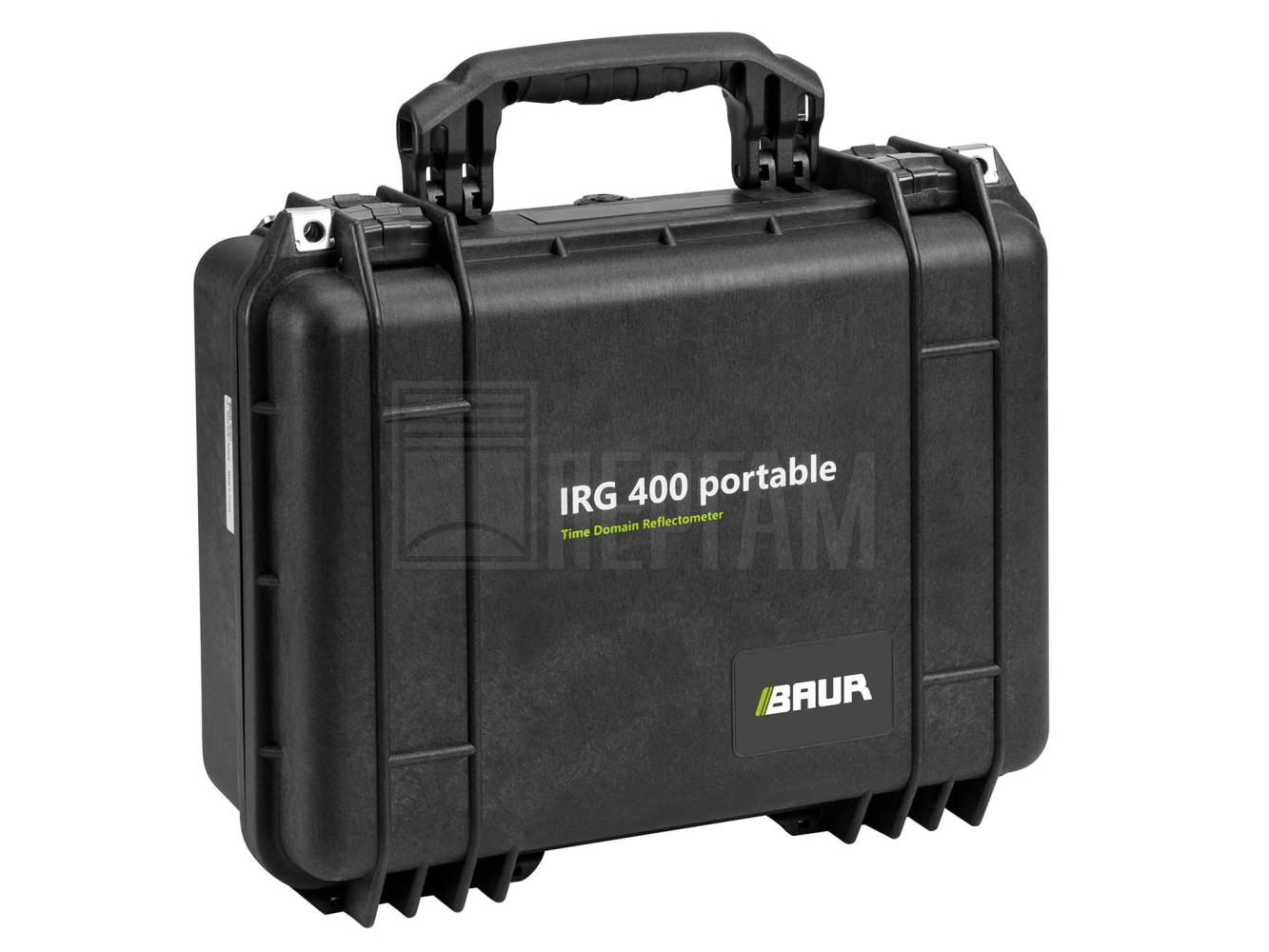

IRG 400 / IRG 400 portable

Прибор IRG 400 — это импульсный рефлектометр, предназначенный для предварительной локализации повреждений 1- и 3-фазных кабелей, обеспечивающий быстрые и точные результаты измерений. Интегрированный разделительный фильтр позволяет выполнять измерения методом импульсной рефлектометрии на токоведущих кабелях до измерительной категории CAT IV/600 В. Прибор конфигурируется в соответствии с потребностями заказчика.

В сочетании с генератором импульсного напряжения он позволяет определять места повреждений любых силовых и прочих кабелей. Благодаря наличию трех измерительных входов рефлектометр IRG 400 позволяет выполнять измерения трех фаз на обесточенных линиях. Кроме того, он имеет встроенный фильтр CAT IV/600 В и поэтому может использоваться с соответствующим образом сертифицированными испытательными проводами на кабелях под напряжением до 400 В. Другие разъемы позволяют использовать все высоковольтные методы предварительной локализации.

Определение мест повреждений кабеля с помощью рефлектометра IRG 400 portable быстрее и проще, чем преемником рефлектометра - IRG 2000. Рефлектометр IRG 400 portable и приложение BAUR BUI-F позволяют создавать для кабелей цифровые отпечатки TDR, которые могут служить эталоном для сравнения результатов последующих измерений. Это дает возможность сразу идентифицировать произошедшие в кабеле изменения. Записанные результаты измерений можно экспортировать через USB-порт планшетного ПК и импортировать в ПО BAUR 4 для дальнейшей обработки, например, составления отчетов.

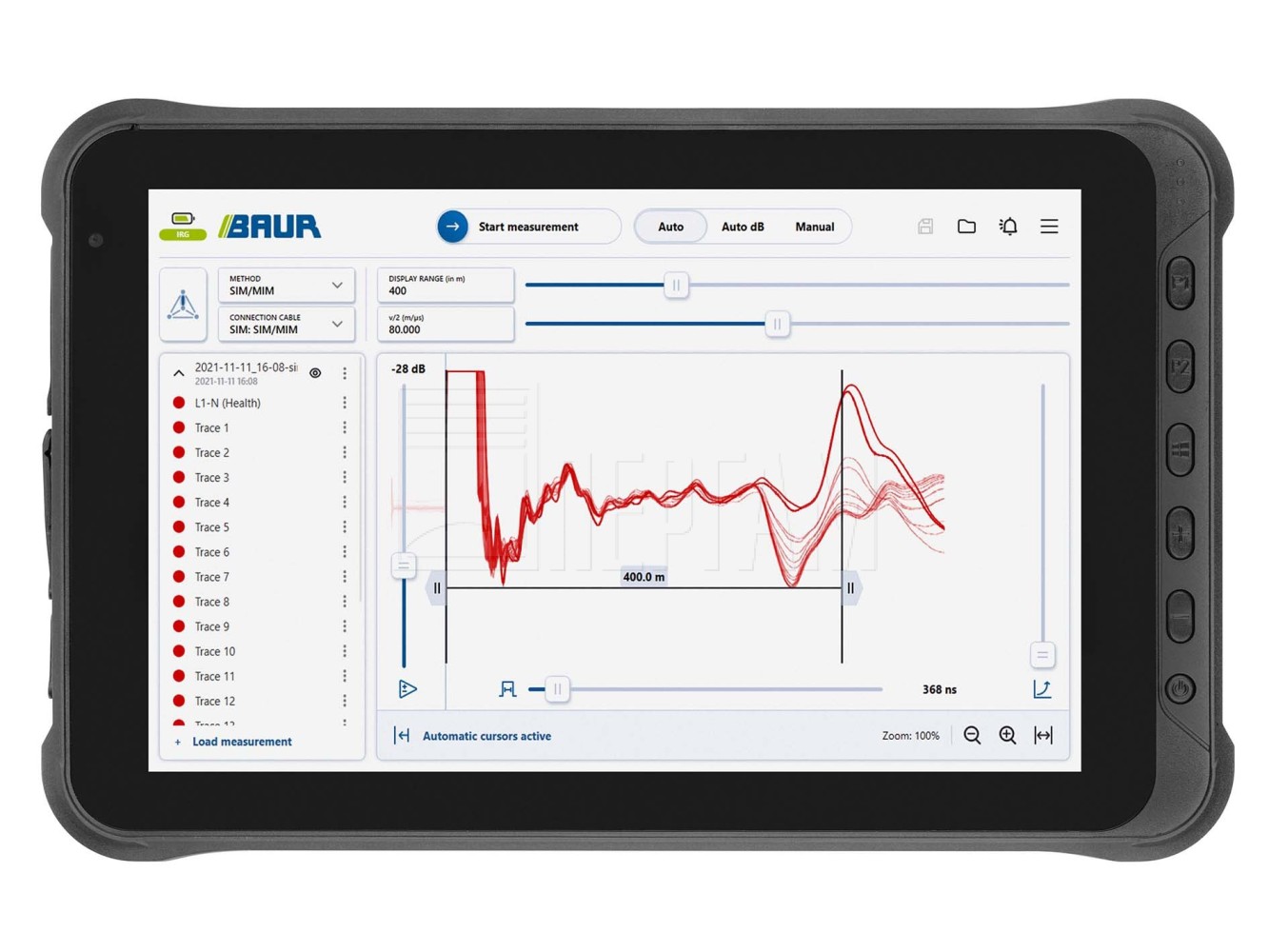

С помощью приложения BAUR BUI-F с сенсорным управлением можно, например, использовать зависимое от расстояния усиление. Это облегчает оценку, поскольку отражения далеких событий идентифицируются так же легко, как и отражения близких событий. Другой инновацией является интегрированная в приложение функция шаговой рефлектометрии. Она позволяет выявлять, например, такие события, как незаконное подключение в радиусе прибл. 20 м. Еще одним усовершенствованием по сравнению с предшествующей моделью является увеличенный и более яркий дисплей.

Преимущества системы IRG 400

Гибкое решение для использования в различных областях применения

• Портативный автономный прибор для низковольтных кабелей

• Интеграция с системой Syscompact 400 (портативной) для определения мест высокоомных повреждения кабеля

• Ноутбук с многофункциональным ПО BAUR 4 или планшетный компьютер с компактным приложением BAUR BUI-F

• Функция шаговой рефлектометрии для небольших расстояний (только BUI-F)

• Зависимое от расстояния усиление для очень больших расстояний (только BUI-F)

Эффективность и удобство в использовании для быстрого получения результата

• Пригодность к работе в полевых условиях и погодоустойчивость (класс защиты IP 54)
• Работа от аккумулятора, сетевого напряжения питания или внешнего источника
• Управление с 10-дюймового планшетного компьютера или ноутбука
• Большой, яркий дисплей — идеальный вариант для работы в полевых условиях
• Простота в управлении благодаря интуитивно понятному и наглядному пользовательскому интерфейсу
• Индивидуальные настройки пользователя

Дистанционное управление благодаря подключению по Wi-Fi

• Подключение по Wi-Fi, обеспечивающее гальваническую развязку, для безопасной работы в полевых условиях
• При плохой погоде возможна работа в защищенных от атмосферных воздействий условиях
• Безопасные измерения под напряжением благодаря измерительной категории CAT IV / 600 В
