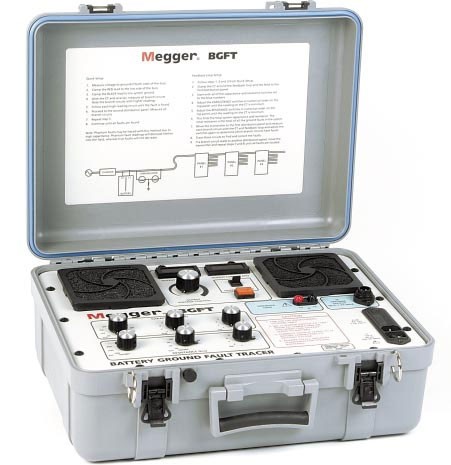

Прибор для обнаружения замыкания на землю у батарей – это экономичный аппарат с ручным управлением, который позволяет обнаруживать, распознавать и отслеживать замыкания на землю для незаземленных батарейных систем постоянного тока, не отключая их. Он особенно эффективен в средах с высоким уровнем электрического шума, поскольку сила испытательного тока может быть отрегулирована. С этим прибором процесс обнаружения замыкания происходит гораздо быстрее, поскольку исключается метод проб и ошибок. Кроме того, замыкания могут быть обнаружены без отключения исследуемой системы от сети. Данное свойство особенно полезно в таких сферах промышленности, где энергоснабжение для операционных измерений, связи и контрольно-измерительного оборудования является дефицитным.

Легко обнаруживает замыкание на землю для незаземленных батарейных систем постоянного тока.
Работает в среде с высоким уровнем электрического шума
Упрощает обнаружение замыкания, определяя его характеристики (сопротивление и емкость)

Основные особенности

Цифровой дисплей, отображающий напряжение и амплитуду постоянного сигнала.
Мостовое измерение активного сопротивления замыкания и ёмкостного сопротивления системы
Широкий диапазон измерения активного сопротивления замыкания - от 1 до 100 kQ
Невосприимчив к распределенному шуму
Система загрузки мягкого включения, которая предотвращает возможность отключения чувствительных реле.
Удобный переносной приемник
Регулировка усиления на приемнике для оптимального разрешения дисплея.
Передатчик оснащен колесиками, облегчающими транспортировку

Приминение BGFT

Прибор состоит из передатчика, работающего от сети, и портативного приемника, работающего от батарейки. Прибор определяет серьезность и размер замыкания. Передатчик соединяется с батарейной шиной и с землей прибора. В состав передатчика входят мост для измерения активного сопротивления и мост для измерения ёмкости. С помощью передатчика можно определить серьезность и размер замыкания до момента его локализации. Затем емкостное сопротивление системы можно обнулить в режиме измерения для того, чтобы предотвратить ошибочные показания на приемнике. Показания прибора невосприимчивы к распределенному шуму в системе, на них не оказывает влияние наличие постоянного тока и колебания переменного тока до 15 Ампер. Передатчик не требуется носить с собой в процессе поиска замыкания, который легко и быстро осуществляется с помощью переносного приемника и зонда фиксации состояния. Приемник имеет цифровой дисплей, отображающий амплитуду сигнала, с многопозиционным переключателем, позволяющим настроить коэффициент усиления для оптимального разрешения дисплея.

Принцип работы BGFT

Прибор передает сигнал переменного тока через систему, которая может как находиться под током, так и быть обесточена. Питающие кабели проверяются на амплитуду сигнала, которая обратно пропорциональна полному сопротивлению замыкания (импедансу). Замыкания до 100 к? легко обнаруживаются и локализуются с помощью зонда, чувствительного к направлениям. Для этого необходимо зафиксировать его на питающий кабель, а затем наблюдать за уровнем сигнала на переносном приемнике.
