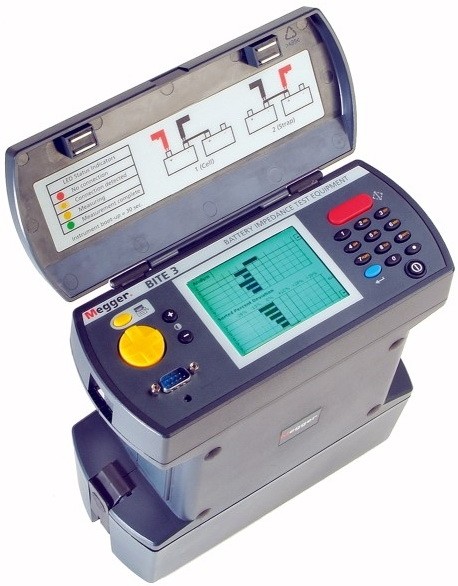

Тестер АКБ Megger BITE3

Портативный тестер аккумуляторных батарей

Оборудование BITE 3 для проверки аккумуляторных батарей до 2000Ач автоматически определяет состояние батарей на основании измерений наиболее важных их параметров. Прибор измеряет импеданс ячейки (внутренний тест сопротивления), напряжение, сопротивление соединения между ячейками и пульсации тока. А также, что впервые применяется в оборудовании для тестирования аккумуляторов, прибор измеряет поверхностные токи и показывает гармоники пульсаций. Прибор имеет встроенный анализатор спектра для отображения гармоник пульсаций. В отличии от тестирования на основании заряда/разряда батареи, который довольно дорог сам по себе, а также занимает много времени (но в конечном итоге все равно не дает правдивой информации о состоянии батареи), тестирование с помощью BITE 3 быстрое, точное и легкое. Время теста очень короткое и один человек сможет произвести полное тестирование батарей не отключая их! Причем все это при нажатии всего 4 клавиш (5, если также считать кнопку включения прибора). Импеданс, измеренный для индивидуальной ячейки может быть использован для сравнения со средними значениями по цепочке. Изменения значения больше чем на 15% для ячейки и до 35% для VLRA типа обычно указывает на неисправность ячейки. Отчет прямо указывает, что ячейка существенно отличается от среднего значения по цепочке и от других ячеек в цепочке. Полная проверка свинцовых аккумуляторных батарей/ячеек до 2000Ач на подстанциях.

• Измеряет импеданс каждой ячейки, сопротивление соединения между ячейками и напряжение
• Измеряет поверхностные токи и пульсации
• Программное обеспечение для управления, хранения и обработки данных, 32Mb внутренней памяти
• В комплект поставки включено специальное программное обеспечение для полной автоматизации и анализа результата измерения ProActiv Database Management

BITE 3 является одним из самых удобных в использовании приборов. Прибор кроме измерения температуры, плотности и других параметров батареи может основываясь на уже имеющейся информации давать заключение об общем состоянии батареи и ее заряде (основываясь на пульсациях и их гармонических составляющих). Компания MEGGER рекомендует использовать прибор BITE 3, как часть полного исследования батарей, с записью всех измеренных параметров с периодичностью раз в пол года для свинцовых аккумуляторов и раз в квартал для VRLA батарей. В отличии от тестирования на основании заряда/разряда батареи, который довольно дорог сам по себе, а также занимает много времени (но в конечном итоге все равно не дает правдивой информации о состоянии батареи), тестирование с помощью BITE 3 быстрое, точное и легкое. Время теста очень короткое и один человек сможет произвести полное тестирование батарей не отключая их! Причем все это при нажатии всего 4 клавиш (5 , если также считать кнопку включения прибора). Внутренний процессор прибора использует операционную систему WINDOWS CE и может сохранять в памяти прибора данные до 1 миллиона ячеек в любой последовательности. Прибор имеет легкое меню навигации. Уникальный экран анализа дальнейшей беспроблемной из замены с течение времени не дожидаясь выхода ячейки из строя. Комбинация программного обеспечения вместе с прибором позволяет создать самый мощный на сегодняшний день на рынке анализатор состояния батарей. данных предоставляет возможность немедленно понят статус батареи основываясь на ее импедансе (см рис.1 ниже). Первая часть отчета - числовые данные. Вторая часть - это график изменения импеданса батарей, а третья -тот же график изменения импеданса, но в порядке возрастания. Последний график группирует наиболее «слабые» ячейки вместе для более детального и легкого анализа. При помощи принтера данный отчет может быть распечатан и приложен для дальнейшего рассмотрения.

Основные особенности

• Полная проверка свинцовых аккумуляторных батарей/ячеек до 2000Ач на подстанциях
• On-line тестирование производится прямо на включенной батарейной системе, автоматические вычисления и отчет о состоянии батареи
• Измеряет импеданс каждой ячейки, сопротивление соединения между ячейками и напряжение
• Измеряет поверхностные токи и пульсации
• Программное обеспечение для управления, хранения и обработки данных, 32Mb внутренней памяти
• В комплект поставки включено специальное программное обеспечение для полной автоматизации и анализа результата измерения ProActiv Database Management

Программное обеспечение PROACTIVE DATABASE MANAGEMENT

Для начала необходимо заметить, что PROACTIVE является мощным программным пакетом для анализа и упорядочивания данных по аккумуляторам, основанным на MS Access. Используя его вместе с прибором позволяет производить перекачку данных из прибора в компьютер. После того, как данные из прибора получены, программа расставляет красные, желтые и зеленые маркеры, которые соответствуют заданным пользователям параметрам батарей. ProActive позволяет пользователю организовать и управлять по своему желанию всеми измеренными параметрами батареи (такими как напряжение, импедансе, сопротивление между ячейками, поверхностные токи и плотность). ProActive даже имеет возможность добавлять данные пирометра (дистанционного термометра) , дополнительных диаграмм и графиков для хранения вместе с измеренными значениями.
