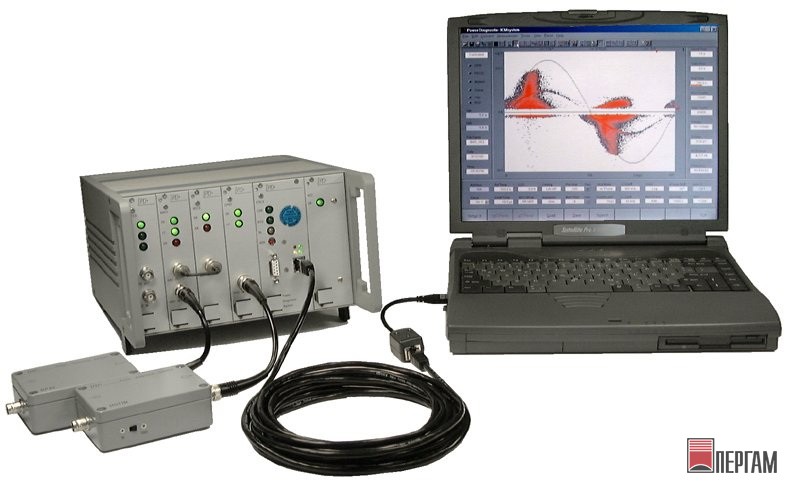

Power Diagnostix Systems ICMsystem

ICMsystem - часть линии детекторов частичных разрядов ICM от компании Power Diagnostix. Это мощный и гибкий инструмент для контроля состояния изоляции средне- и высоковольтного оборудования. ICMsystem применима в диапазоне частот приложенного напряжения, включающем частоту силовых установок (50-60Гц) и ОНЧ (0,1Гц).

Измерение ЧР - проверенный метод неразрушающего контроля электроизоляции. ICMsystem предоставляет цифровые ЧР-паттерны высокого разрешения, которые позволяют оценивать состояние систем высоковольтной изоляции и определять наличие дефектов в них.

Гибкость.

Основой гибкости прибора ICMsystem является его модульная конструкция. Прибор совместим с широким спектром аксессуаров, с помощью которых он может работать в практически любых условиях. Широкий выбор внешних предусилителей позволяет контролировать диапазон частот на которых детектируются ЧР, от 40 кГц до 2ГГц.

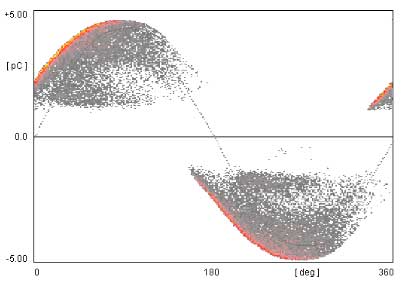

Чр-паттерн с разрешением по фазе

Для захвата ЧР-сигналов предлагается ассортимент соединительных приспособлений, включающий квадруполи, разделительные конденсаторы, трансформаторы тока. Как и другие приборы серии ICM, ICMsystem эффективен в подавлении шумов, блокирующем шум стабильной фазы, а также и шумы, не зависящие от цикла приложенного напряжения. Это позволяет использовать прибор в условиях зашумленности без потери важных данных по ЧР. Еще более оптимального соотношения сигнал-шум можно добиться, подобрав подходящий предусилитель.

Компьютерное ПО

Все рабочие параметры прибора ICMsystem полностью управляются с компьютера, с помощью программного обеспечения Power Diagnostix. Сама регистрация ЧР-паттернов независима от компьютера, таким образом функциональность прибора не ограничивается видом подключения или скоростью ПК.
Программное обеспечение имеет ряд инструментов для глубокого анализа ЧР-данных и печати сохраненных ЧР-паттернов.

Для особых случаев применения, таких как тестирование постоянного тока, ICMsystem позволяет записывать ЧР по отношению ко времени (последовательно), а не к углу фазы. Такие опции как мультиплесорная приставка, оптоволоконная шина, или встроенный модем еще больше расширяют функциональность ICMsystem. Мультиплексорная приставка и специальное ПО позволяют переключаться между восемью каналами для измерения ЧР. Оптоволоконная шина обеспечивает защиту в опасных условиях и соединяет отдельные компоненты измерительной установки. Модем позволяет получать удаленный доступ к данным и удаленно управлять устройством.

Дополнительно

• Мультиплексер
• Встроенный спектральный анализатор
• Измерение радиопомех
• Поиск дефектов кабеля
• Акустическая локация ЧР
