SVERKER 900 — тестер релейной защиты

Тестер релейных защит для базовых, ручных испытаний вторичным током и напряжением устройств защиты
Артикул: 22246
Цена по запросу
В наличии на складе,
самовывоз, доставка по России
Гарантия производителя:
12 месяцев

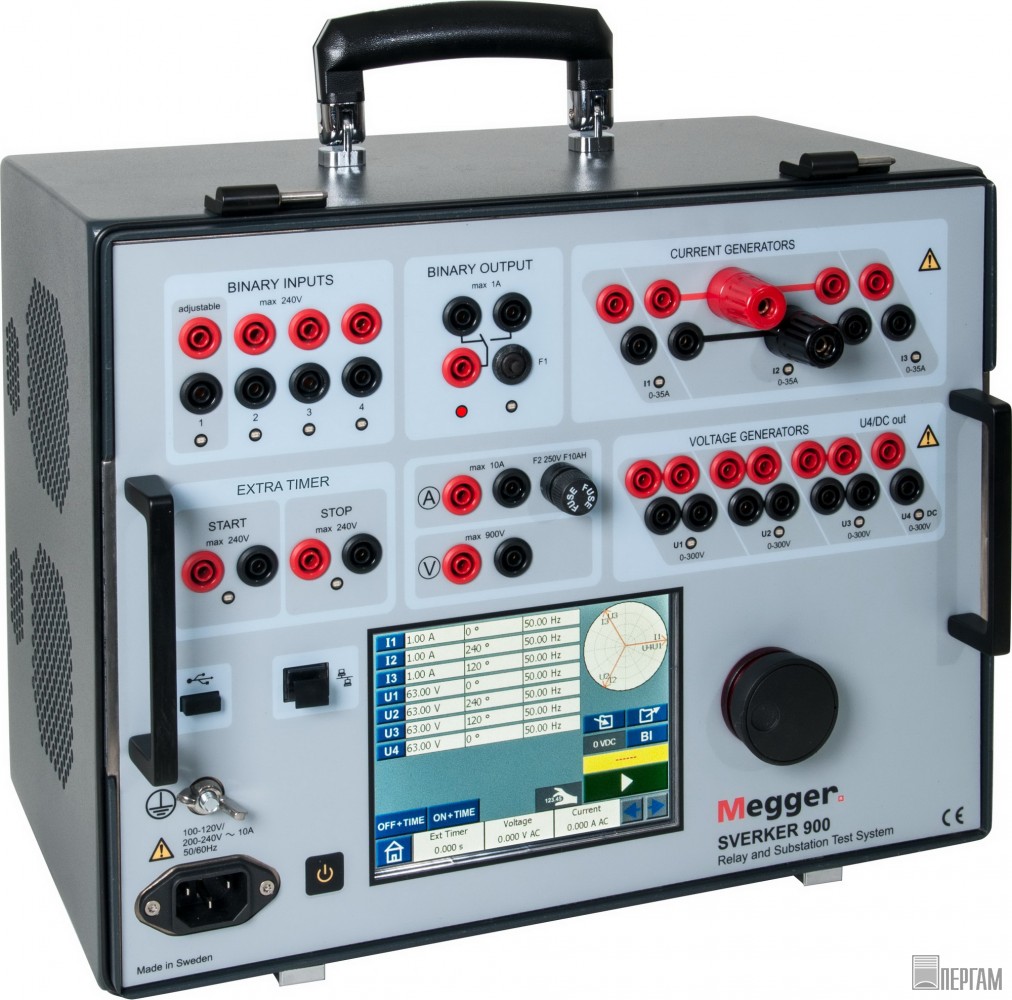

MEGGER SVERKER 900

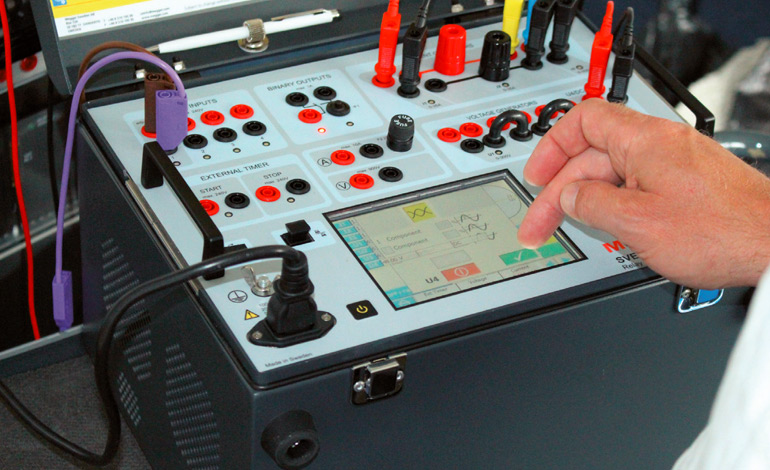

SVERKER900

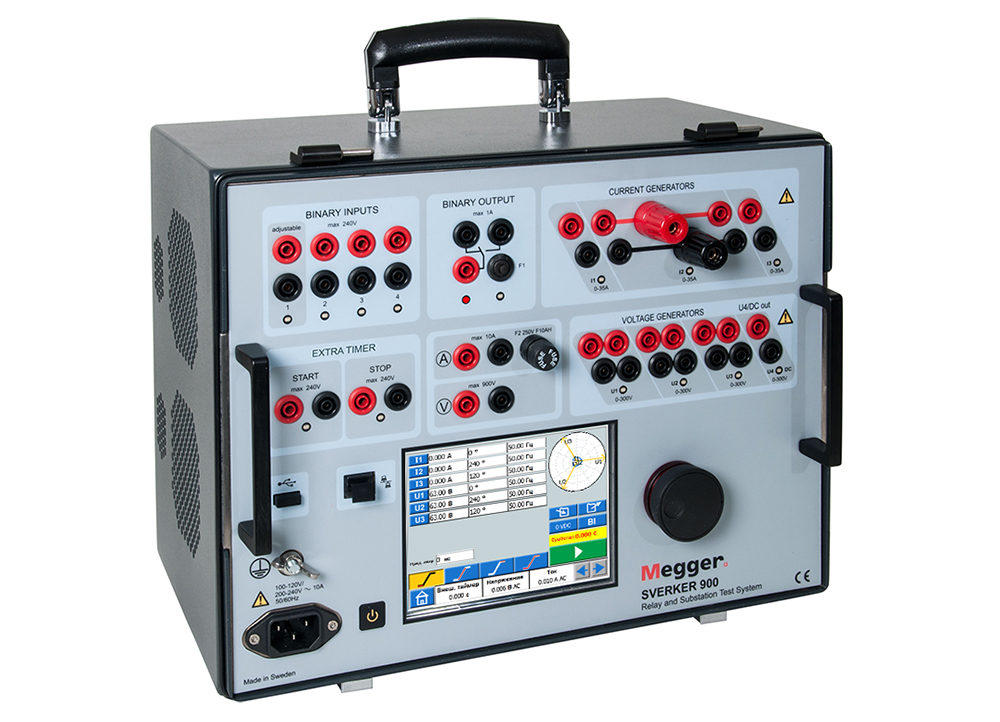

Тестер релейной защиты SVERKER 900
Тестер релейной защиты SVERKER 900
описание в pdf

Устройство для проверки и наладки устройств РЗА

Система SVERKER 900 специально предназначена для базовых, ручных испытаний вторичным током и напряжением устройств защиты. Кроме того, могут быть выполнены различные испытания первичным током, так как источники тока и напряжения могут быть соединены последовательно и/или параллельно для обеспечения выхода тока до 105 А или напряжения до 900 В переменного тока. Все три источника тока и четыре источника напряжения могут быть настроены индивидуально по амплитуде, фазовому углу и частоте. Четвертый источник напряжения позволяет проверять цифровые реле, для которых необходимо опорное напряжение, имитирующее шину.

Области применения

  • Ввод в эксплуатацию и техническое обслуживание распределительных и генерирующих электроподстанций.
  • Релейная защита.
    • Электромеханические реле.
    • Статические реле.
    • Цифровые реле.
  • Построение кривых возбуждения токовых трансформаторов.
  • Измерение коэффициента трансформации трансформаторов тока и напряжения.
  • Измерение нагрузки цепей токовых трансформаторов.
  • Проверка полярности (направления).
  • Прогрузка коммутационной аппаратуры первичным током.
    • Трехфазные системы.
    • Однофазные системы.
  • Проверка порогов сигнализации и измеряемых величин для системы контроля и сбора данных SCADA.
  • Прозвонка цепей.

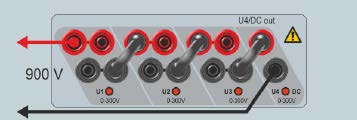

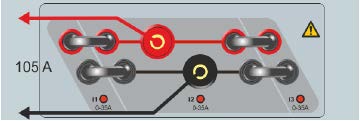

Все три генератора тока включены параллельно. Все четыре генератора напряжения включены последовательно.

SMRT 410

* Все выходы не зависят от случайных изменений напряжения и частоты сети,
и регулируются таким образом, что изменения импеданса нагрузки не влияют на выход.
Все источники/генераторы тока и напряжения гальванически развязаны друг от друга и от земли.
Все выходы имеют регулируемую частоту.

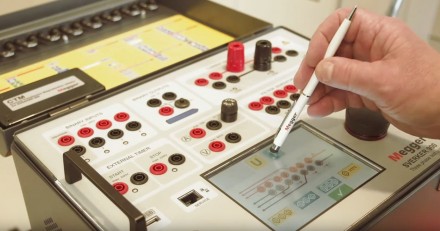

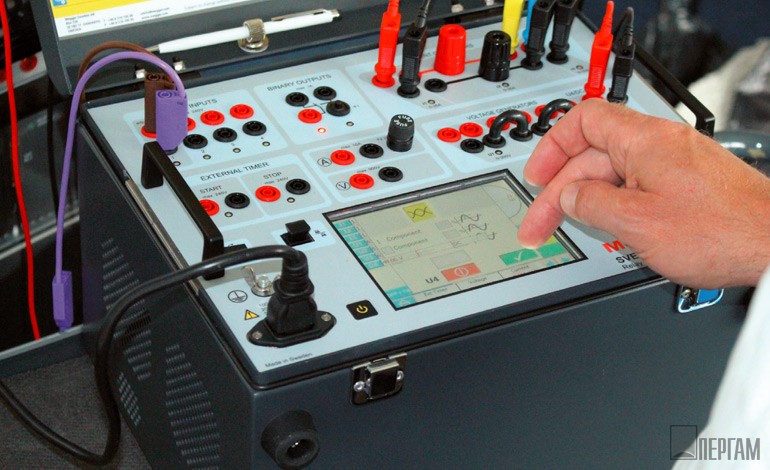

Современный дружественный интерфейс

Этот интерфейс обеспечивает пользователя очень простым спо-собом вручную или полуавтоматически выполнять испытания – от простой прогрузки первичным током в коммутационной аппаратуре до полной проверки релейной защиты вторичным током и напряжением. Эта работа упрощена за счет использования встроенной компьютерной системы и сенсорного экрана.
Этот интерфейс исключает необходимость использования отдельного компьютера при тестировании практически всех типов реле или первичного оборудования подстанции. Интуи-тивно-понятные экранные меню и сенсорные кнопки обеспечи-вают быстрый и простой выбор требуемой функции тестирова-ния. Этот интерфейс включает в себя энергонезависимую память для сохранения параметров тестов и результатов испытаний. Используя USB-порт файлы с параметрами тестов / результатов могут пересылаться между SVERKER 900 и PC. Файлы тестов сохраняются в формате csv для использования с программой Excel® с целью создания отчетов.

SVERKER 900 - программные средства испытаний

Тестер РЗиА SVERKER 900 содержит программные инструменты, облегчающие испытания релейной защиты. Микро ПО используется в зависимости от типа выполняемого теста. Вы можете настроить выход генераторов тока и напряжения, ими также можно управлять с помощью основной ручки.

Программные средства

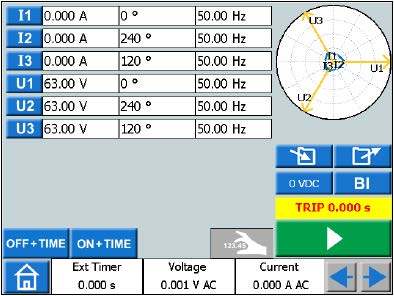

Инструмент Main (основной)
  • Испытание с определением времени срабатывания.
  • Ручное определение параметров срабатывания и отпускания контакта реле.
  • Инструмент General (общий) : настройка – инжекция – измерение.

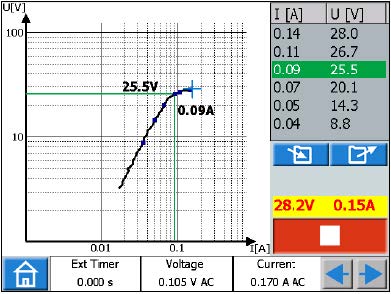

Инструмент CT Magnetization (намагничивание трансформатора тока)

  • Тест для определения напряжения насыщения трансформатора тока.​

Инструмент Prefault – Fault (предаварийное – аварийное состояние)

  • Испытание с определением времени срабатывания – использование, в основном, для тестирования реле, которые требуют моделирования предаварийного состояния, перед моделированием аварийного состояния.

Инструмент Ramping (линейное изменение сигнала)

  • Автоматическое определение порога срабатывания.
  • Испытание с определением времени срабатывания, например, при тестировании дифференциальных реле.

Инструмент Sequence (последовательность)

  • Моделирование последовательностей, например, работу устройства автоматического повторного включения, запуск двигателя, повторное короткое замыкание на землю.

Инструмент Impedance (импеданс) *

  • Экран инструмента Impedance позволяет тестировать реле непосредственно из, так называемой, импедансной плоскости, где система SVERKER 900 автоматически выполняет преоб-разование импеданса в напряжения и токи.
  • Тест на предаварийное и аварийное состояние.
  • Линейное изменение импеданса.

* Будет реализован позже.


Тестирование реле защиты

Система SVERKER 900 предоставляет широкие возможности ручной проверка оборудования релейной защиты вторичным током и напряжением. Практически может выполняться тестиро-вание всех типов однофазной и трехфазной релейной защиты – от современных многофункциональных реле до электромехани-ческих реле. Система позволяет вводить ток до 105 A, когда необходим высокий диапазон, и она имеет диапазон по частоте от 10 Гц до 600 Гц, а также может быть использован постоянный ток. В режиме "эксперт" пользователь имеет возможность до-бавлять уровни наложенной частоты. Прочная конструкция ап-паратных средств предназначена для использования в полевых условиях в широком диапазоне температур, а программные средства обеспечивают выполнение быстрых испытаний.

Примеры того, что может тестировать SVERKER 900 № ANSI®
Дистанционная защита / при импедансных реле 21
Реле защиты от перевозбуждения 24
Реле синхронизации 25
Реле минимального напряжения 27
Направленные реле мощности 32
Реле минимального тока или минимальной мощности 37
Реле потери возбуждения 40
Реле максимального тока отрицательной последовательности 46
Реле напряжения фазовой последовательности 47
Тепловые реле 49
Максимальное реле- / реле защиты от замыканий на землю 50 (N)
Максимальное реле с обратнозависимой временной характеристикой- / реле защиты от замыканий на землю 51 (N)
Реле коэффициента мощности 55
Реле максимального напряжения 59
Дифференциальное реле напряжения или тока 60
Направленное максимальное реле- / реле защиты от замыканий на землю 67 (N)
Защита двигателей от перегрузки 66
Реле максимального тока для постоянного тока 76
Реле с измерением фазового угла или реле защиты от выхода из синхронизма 78
Автоматы повторного включения 79
Частотные реле 81
Провода цепи управления 85
Реле дифференциальной защиты (дифференциальные цепи) 87
Направленные реле напряжения 91
Реле защитного отключения 94
Направленные реле напряжения и мощности 92

Технические характеристики Тестер релейной защиты SVERKER 900

Технические характеристики

Технические характеристики справедливы для резистивной нагруз-ки, при напряжении питания 170-240 В и температуре окружающей среды +25°C ±3°C, после 30 минут прогрева и в диапазоне частот от 10 Гц до 70 Гц.
Все данные для аппаратных средств приведены для соответствую-щих значений полной шкалы.
Технические характеристики могут быть изменены без предвари-тельного уведомления.

Параметры окружающей среды
Область применения Для использования на высоковольтных подстанциях и промышленном оборудовании.
Температура
Хранения и транспортировки От -40°C до +70°C
Температура Рабочая От 0°C до +50°C
Влажность Относительная влажность 5% – 95% без конденсации
Высота (рабочая) 2000 м над уровнем моря
Ударопрочность и виброустойчивость По IEC 60068-2-27, По IEC 60068-2-6
Соответствие нормам СЕ
EMC IEC61326-1
LVD IEC61010-1:2010 – Директива о низком напряжении
Общие характеристики
Электропитание 100 - 240 В переменного тока, 50 / 60 Гц
Потребляемый ток 10 A (макс)
Потребляемая мощность 1800 ВА (макс)
Размеры
Прибор 350 x 270 x 220 мм
Кейс с колесами 615 x 295 x 500 мм – для переноски
Кейс 620 x 295 x 365 мм – для переноски
Масса 14.9 кг – только прибор 29.0 кг с дополнительными принадлежностями и кейсом для переноски (с колесами, GD-00185) 23.9 кг с дополнительными принадлежностями и кейсом для переноски (GD-00182)
Дисплей 5.7 дюйма ЖК-дисплей с сенсорным экраном
Доступные языки Английский, французский, немецкий, испанский, шведский
Блок измерений
Дискретные входы 1,2,3,4 и пуск/останов внешнего таймера
Количество 6
Тип Контакты, пропускающие и не пропускающие ток, макс. 240В перемен. тока или 340 В пост. тока
Гальваническая развязка Гальванически разделены
Измеряемое время 35 минут максимум
Противодребезговый фильтр Настраиваемый, от 0 до 999 мс
Вольтметр
Метод измерения: среднеквадратическое значение по переменному току, среднее значение по постоянному току
Изоляция 900 В, 1273 Впиковое
Номинал по входу 900 В
Диапазоны по постоянному току
0-1 В ±1% от показаний + 5 мВ
0-10 В ±1% от показаний + 10 мВ
0-100 В ±1% от показаний + 50 мВ
0-900 В ±1% от показаний + 300 мВ
Разрешение 1 мВ
Частота
Диапазон 10 Гц – 600 Гц
Погрешность < 0.01%
Разрешение < 10 мГц
Амперметр
Метод измерения: среднеквадратическое значение по переменному току, среднее значение по постоянному току
Погрешность
Диапазоны по постоянному току
0-200 мА ±0.5% от показаний + 2 мA
0-1.5 A ±0.5% от показаний + 3 мA
0-10 A ±0.5% от показаний + 10 мA
Диапазоны по переменному току
0-200 мA ±1% от показаний + 2 мA
0-1.5 A ±1% от показаний + 3 мA
0-10 A ±1% от показаний + 20 мA
Разрешение 1 мA
Диапазоны по переменному току
0-200 мA ±1% от показаний + 2 мA
0-1.5 A ±1% от показаний + 3 мA
0-10 A ±1% от показаний + 20 мA
Разрешение 1 мA
Частота
Диапазон 10 Гц – 600 Гц
Погрешность < 0.01%
Разрешение < 10 мГц

Дополнительные измеряемые параметры

Измерение коэффицента мощности и фазового угла

Диапазоны Разрешение Погрешность
Коэффициент мощности cosϕ От -0.01 (емкостная) до 1 и до +0.01 (индуктивная) < 0.01 <0.04
Фазовый угол (º) 1) 0º - 360º <0.1º <0.8º
Измерение импеданса и мощности
Переменный ток Z(Ω), R(Ω),X (Ω), P(W), S(VA), Q(VAR)
Постоянный ток R(Ω), P(W)
Диапазон Вплоть до 999 kX (X=единица)
Справедливо при токе >1 A и напряжении >10 В
Изоляция 250 В переменного тока
Ток 1 A (макс)
Напряжение 250 В переменного тока или 120 В постоянного тока

Комплектация

  • Megger Sverker 900
  • Стилус сенсорного экрана
  • Руководство по быстрому запуску
  • Стандартный набор тестовых кабелей (GA-00030)
  • Кабель защитного заземления (GA-00200)
  • Набор кабелей для использова-ния до 900 В (GA-00036)
  • Кейс для транспортировки с колесами (GD-00185)
