Система испытаний релейной защиты Megger SMRT 410

Артикул: 22400

Цена по запросу

В наличии на складе,
самовывоз, доставка по России

Гарантия производителя:
12 месяцев

Сертификат Госреестр РФ
60184-15

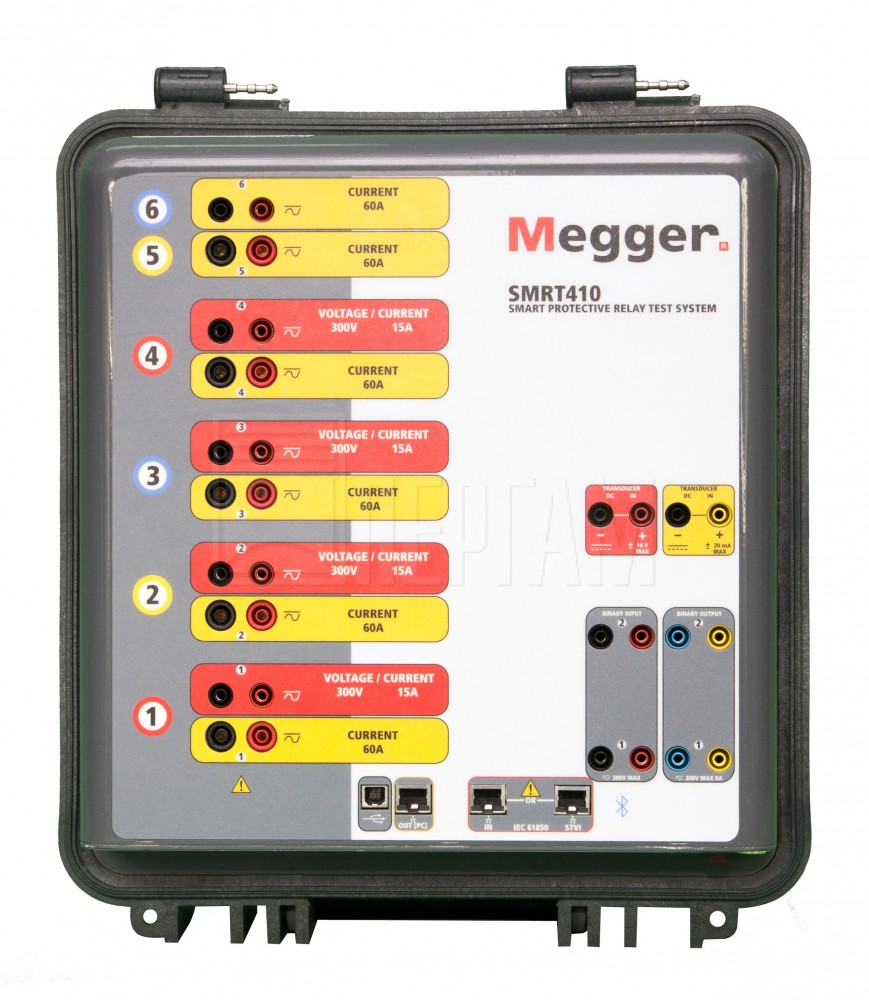

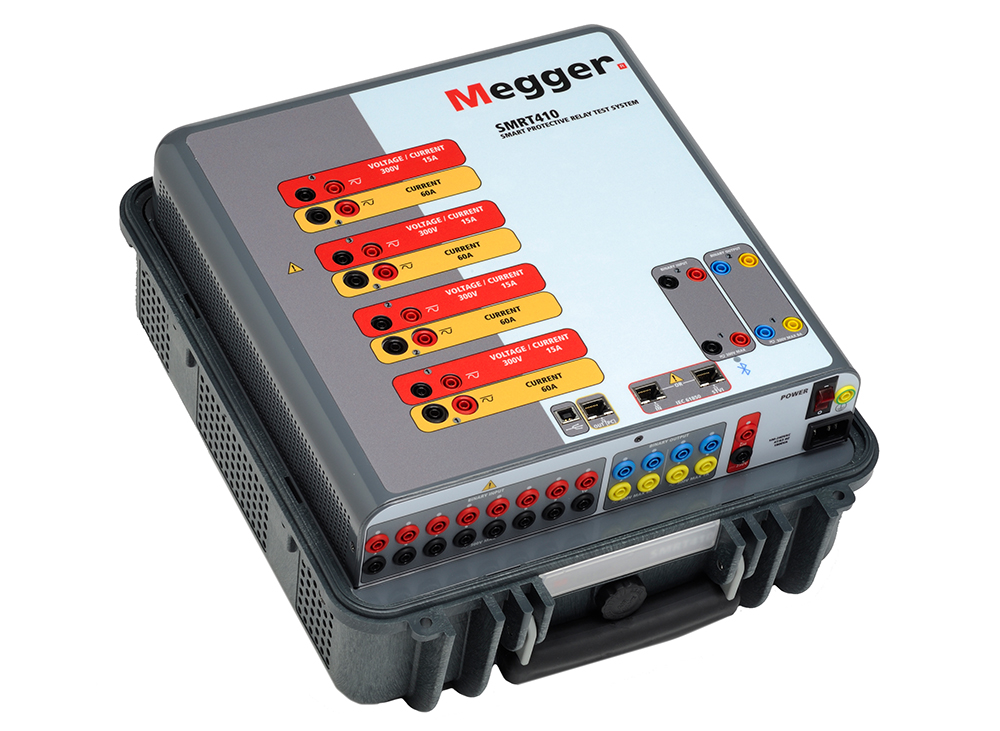

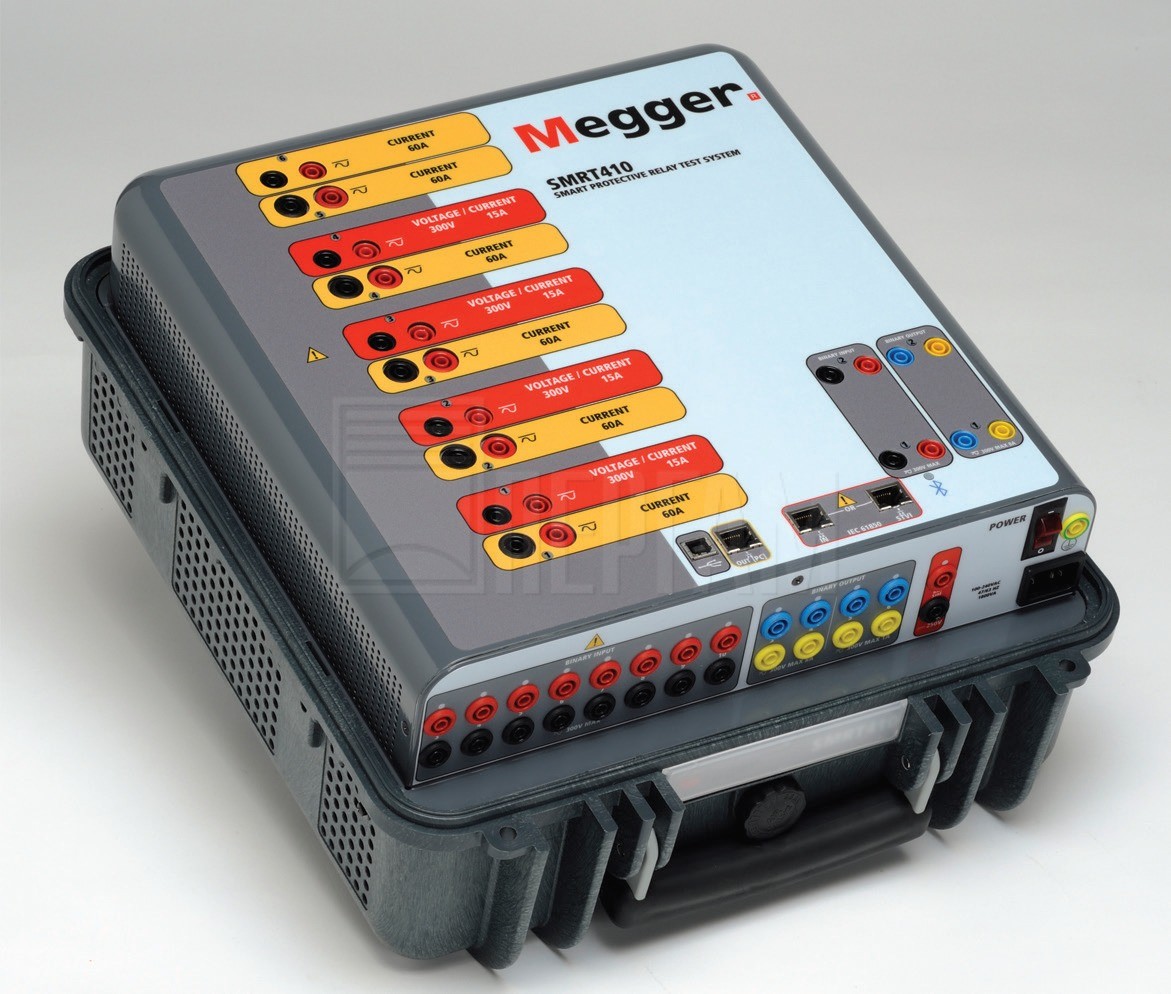

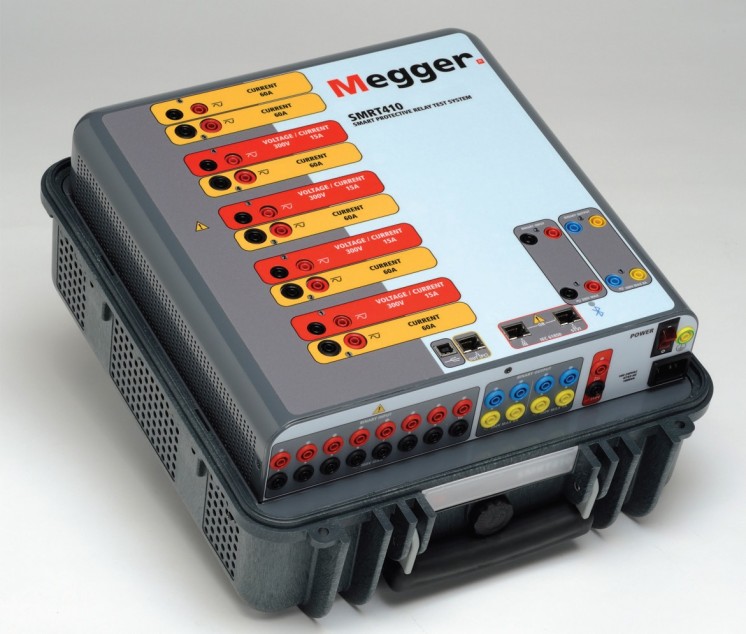

Megger SMRT 410

описание в pdf

Полноценный комплекс пусковых испытаний трехфазных защитных систем. Испытательная система настраивается в соответствии с требованиями пользователя добавлением нескольких модулей напряжения-тока «VIGEN», необходимых для конкретных испытаний. Система SMRT410 обладает «интеллектуальной» комбинацией большого выходного напряжения и большого тока. Позволяет выполнять испытания всех типов электромеханических, твердотельных и микропроцессорных реле максимального тока, включая реле, управляемые напряжением, реле с торможением напряжением и направленные реле максимального тока. Если каналы напряжения преобразованы в токовые каналы, то одно устройство может обеспечивать до 10-фаз тока, что позволяет полнофазно проверять дифференциальную защиту трехобмоточных трансформаторов. Модули VIGEN устройства SMRT 410 позволяют выполнять испытания практически всех типов защитных реле.

SMRT 410 - Самый мощный испытательный комплекс для релейной защиты

Маленькая, прочная, легкая и мощная система, позволяющая проводить любые типы испытаний
Работает как с компьютером, так и без него
Интуитивное ручное управление с помощью сенсорной панели Smart TouchView Interface
Огромный ток и мощность на фазу. Превышает токи любых конкурентов на рынке (60А на 6 фаз, 120А на 3 фазы, 360А однофазно)
Конвертируемые каналы напряжения обеспечивают до 10 токов (6 х 60А и 4 х 15А)
Сетевой интерфейс позволяет осуществлять испытания по протоколу МЭК 61850 (IEC 61850)
Опциональная возможность проверки измерительных преобразователей
Полностью автоматические испытания One Touch с использованием программного обеспечения AVTS
Вес 17,76 кг.

SMRT410 — это компактная, легкая, с наибольшей выходной энергией и большим количеством выходных каналов полноценная система проверки 3-фазных защитных реле. SMRT410 с четырьмя модулями «VIGEN» позволяет проводить любые 3-фазные испытания реле 3-фазного сопротивления, реле направления мощности, реле сверхтоков обратной последовательности и даже позволяет полнофазно проверять дифференциальную защиту трехобмоточных трансформаторов и других устройств, требующих подключения 3-фазных 4-проводных источников питания по схеме «звезда».

SMRT 410

При преобразовании каналов напряжения в каналы тока, тот же прибор может предоставить 10 фаз тока. Модули VIGEN прибора SMRT410 имеют высокую мощность как канала напряжения, так и канала тока, чтобы иметь возможность проводить испытания всех реле, поэтому прибор позволяет проводить измерения 3-фазных дифференциальных реле, включая удержание 2-й, 3-й и 5-й гармоник.

SMRT 410 идеально подходит не только для тестирования систем применяемых сегодня, но и для решения будущих задач, связанных с тестированием интеллектуальных сетей (Smart Grid). Корпус SMRT410 сделан из пластика, армированного стекловолокном, и достаточно легок для переноски в руках на место эксплуатации, может поставляться в опциональном транспортировочном футляре, имеющем отделения для SMRT410, STVI, измерительных щупов и аксессуаров. Опциональный транспортировочный футляр с жесткими стенками испытан и сертифицирован в соответствии с жесткими военными стандартами защиты от пыли, влаги, ударов, вибраций и повреждений при транспортировке.

Уникальная возможность объединять несколько приборов в цепь при помощи сетевых кабелей. Имеется возможность одновременно снимать до 12 уровней напряжения и 12 токовых сигналов одновременно.

STVI - Smart Touch View Interface

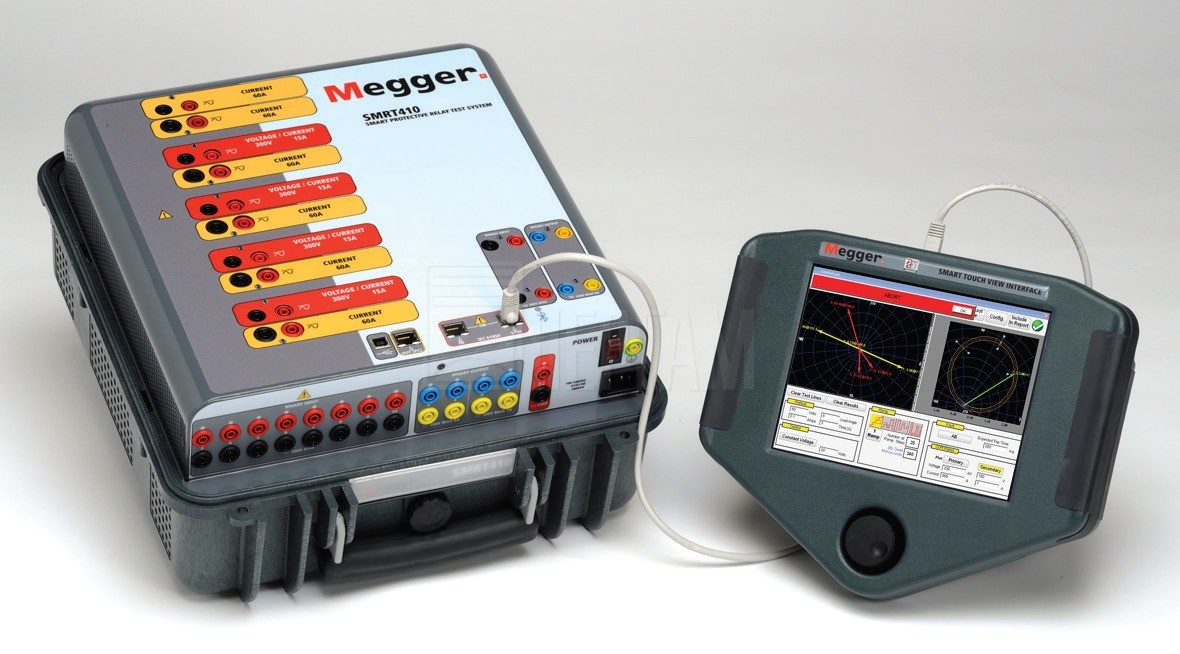

Ручное управление упрощено благодаря использованию сенсорной панели управления STVI, с широким цветным ж/к сенсорным экраном высокого разрешения и пальцеориентированному интерфейсу. STVI исключает необходимость компьютера и работает со всеми типами релейной аппаратуры. Экранные меню и функциональные кнопки сенсорного экрана позволяют легко и быстро находить необходимые функции измерения. STVI сохраняет все результаты измерения, которые затем можно экспортировать в ПО PowerDB для построения отчетов, соответствующих требованиям стандартов NERC и FERC.

Области применения

Каждый токовый канал рассчитан на номинальный ток 30 А при 200 ВА непрерывно, или до 60 А при 300 ВА кратковременно. Токовые каналы имеют уникальную плоскую характеристику мощности от 4 до 30 А, которая обеспечивает максимальное выходное напряжение на нагрузке. Всего три параллельно соединенных токовых канала обеспечивают ток до 180 А при 900 ВА для испытаний реле мгновенного действия. При максимальном выходном напряжении 50 Вольт на фазу, всего два последовательно соединенных канала обеспечивают 100 Вольт выходного напряжения для испытаний высокоимпедансных реле.

Каждый канал напряжения может давать регулируемые выходные напряжения 0-30/150/300 Вольт при 150 ВА выходной мощности, а также имеет уникальную плоскую характеристику мощности от 30 до 150 Вольт, которая обеспечивает максимальное выходное напряжение на нагрузке. При преобразовании каналов напряжения в каналы тока устройство с 5 каналами может предоставить до 10 токов.

Благодаря встроенным портам Ethernet, устройство SMRT является автоматически настраиваемым устройством, в котором выходы напряжения и тока легко синхронизируются с выходами других устройств SMRT для тестирования более сложных приложений, таких как встречно-параллельное включение.

AVTS - Advanced Visual Test Software

AVTS, Advanced Visual Test Software, представляет собой более чем 27-летний опыт компании Megger в области автоматической проверки релейной аппаратуры. AVTS разработан для управления всеми аспектами испытания реле с применением нового измерительного комплекта SMRT-410 компании Megger. Используйте сотни возможных модулей One Touch автоматической проверки терминалов и реле с помощью AVTS, или создайте свои модули для получения результатов, соответствующих вашим требованиям к проведению испытаний.

Технические характеристики Megger SMRT 410

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

Непрерывный выход мощности

Новые высокомощные усилители тока-напряжения. Токовый усилитель непрерывно выдает максимальный диапазон выходного напряжения на нагрузке во время испытания, смена диапазона выполняется автоматически под нагрузкой. Это обеспечивает более точные результаты испытаний, экономит время – Вам не нужно выключать выходы, чтобы изменить диапазон выхода. Во многих случаях непрерывный выход мощности устраняет необходимость соединять параллельно или последовательно токовые каналы для испытания реле с высокой нагрузкой.

Большой выходной ток

Обеспечивает ток до 30 Ампер при 200 ВА на фазу непрерывного тока или до 60 Ампер при 300 ВА с циклом работы в 1,5 секунды. Три токовых усилителя могут быть соединены параллельно, чтобы обеспечить максимальный ток в 180 Ампер при 900 ВА для выполнения испытаний на реле максимального тока мгновенного действия.

Новый усилитель напряжения PowerV с высокой выходной мощностью

Устройство SMRT обеспечивает большую мощность на выходе канала напряжения при низких критических значениях испытательного напряжения (от 30 до 150 В). Клиенты, которым требуется испытать панель реле, раньше не могли этого сделать, используя напряжение с меньшей мощностью.

Преобразуемые каналы напряжения

На трехканальном устройстве SMRT преобразуемые каналы совместно с тремя основными токовыми каналами обеспечивают 6 токов для испытания трехфазных токовых дифференциальных реле. При параллельном соединении всех 6-и токов устройство может выдавать максимальный ток однофазного выхода 225 Ампер кратковременно.

Высокое разрешение и точность

Измеряемые выходы обеспечивают чрезвычайно высокую точность, необходимую для выполнения испытаний широкого ряда устройств. С измеряемыми значениями то, что Вы видите – это то, что Вы получаете. Возможность выполнения статических и динамических испытаний – устройство SMRT36 обеспечивает возможность выполнения статических и динамических испытаний релейной защиты с помощью ручного управления или посредством компьютера. Используются программируемые формы сигнала со смещением постоянного тока и гармониками.

Синусоиды выходных тока и напряжения генерируются в цифровой форме

Значения на выходах не меняются из-за внезапных изменений величины входного напряжения или частоты, что увеличивает точность испытаний и уменьшает их длительность. Модульная конструкция – выходные модули легко подсоединяются и отсоединяются для реконфигурации и выполнения технического обслуживания.

Встроенная возможность тестирования измерительных преобразователей

В SMRT36P есть высокоточные усилители, дополнительный вход постоянного тока для преобразователя и алгоритмы испытаний для легкой и эффективной проверки преобразователей.

Цифровые дискретные входы и выходы

Программируемые дискретные входы и выходы обеспечивают выполнение временных и логических операций в реальном времени с выходными напряжениями и токами. Дискретные входы могут быть запрограммированы с использованием булевой логики для моделирования более сложных энергетических систем. Это предоставляет недорогое моделирующее устройство энергосистемы с обратной связью.

Имитация автоматических выключателей

Дискретные выходы позволяют моделировать работу автоматических выключателей с помощью программируемых нормально замкнутых и нормально разомкнутых контактов для испытаний реле повторного включения. Таким образом, можно легко протестировать последовательность операций, временные характеристики и блокировку.

Выполнение испытаний переходных процессов

Выполнение приемных или диагностических испытаний с помощью воспроизведения записанных в цифровом виде неисправностей или смоделированных в ПО EMTP/ATP процессов в стандартном формате COMTRADE IEEE-C37.111.

Выполнение сквозных испытаний

Используя программное обеспечение AVTS и портативный приемник GPS, устройство SMRT может выполнять сквозные динамические испытания со многими состояниями, синхронизированные по спутнику, или проигрывать файлы COMTRADE переходных процессов для выполнения пусковых или диагностических испытаний.

Широкий диапазон выходной частоты

Выходная частота каналов тока и напряжения может быть установлена на любую частоту от постоянного тока до 1 кГц. Часто используемые испытательные частоты, такие как 16.66, 25, 33, 50, 60, 100, 120, 125, 150, 180, 250, 300 и 400 Гц легко настраиваются и управляются. Универсальные испытательные системы экономят деньги и время.

Порт интерфейса USB 2.0

Порт USB обеспечивает интерфейс для соединения с компьютером (ПК) для автоматического управления устройством SMRT. Также он обеспечивает безопасную изоляцию при испытании устройств IEC 61850 (для клиентов, которым требуется безопасная изоляция при подключении к шине подстанции IEC 61850).

Три порта Ethernet

Порт Ethernet PC OUT – это основной порт для подсоединения к ПК. Порт Ethernet IN/IEC61850 обеспечивает интерфейс для нескольких устройств SMRT и может быть использован для подсоединения к шине подстанции IEC 61850. Порт Ethernet OUT в основном используется для совместного соединения нескольких устройств SMRT для их синхронной работы. Порт STVI PoE (питание через Ethernet) используется для подсоединения к сенсорной панели STVI.

Bluetooth

Опциональная связь по Bluetooth предоставляет большую гибкость. Беспроводной интерфейс между ПК и устройством SMRT совместно с портом Ethernet IEC61850 обеспечивает развязку, необходимую для безопасного интерфейса доступа к подстанции между устройством SMRT и сетью подстанции IEC 61850.

Универсальное входное напряжение

Работая от 90 до 264 Вольт переменного тока, 50/60 Гц, устройство SMRT может работать практически от любого стандартного источника питания в мире. Мгновенное сообщение об ошибке – Звуковые и визуальные сигнализации сообщают, когда имеется ошибка амплитуды или формы сигнала на выходах.

Опциональная возможность испытания измерительных преобразователей

Дополнительная аппаратная функция (см. информацию для заказа), предоставляющая входы постоянного тока для подключения преобразователя и его легкой и эффективной проверки. Программное обеспечение STVI автоматически распознает входы постоянного тока для подключения преобразователя, и при выборе этого теста отображает экран испытания преобразователя. Программное обеспечение AVTS стандартно поставляется с модулями испытания преобразователя, которые в сочетании с дополнительным оборудованием обеспечивают возможность автоматического испытания преобразователей.
