Вездеход для обнаружения утечек метана на газопроводах

Передвижной комплекс обнаружения эмиссии природного газа на линейной части магистральных газопроводов

Свидетельство СИ
Свидетельство об утверждении типа средств измерений

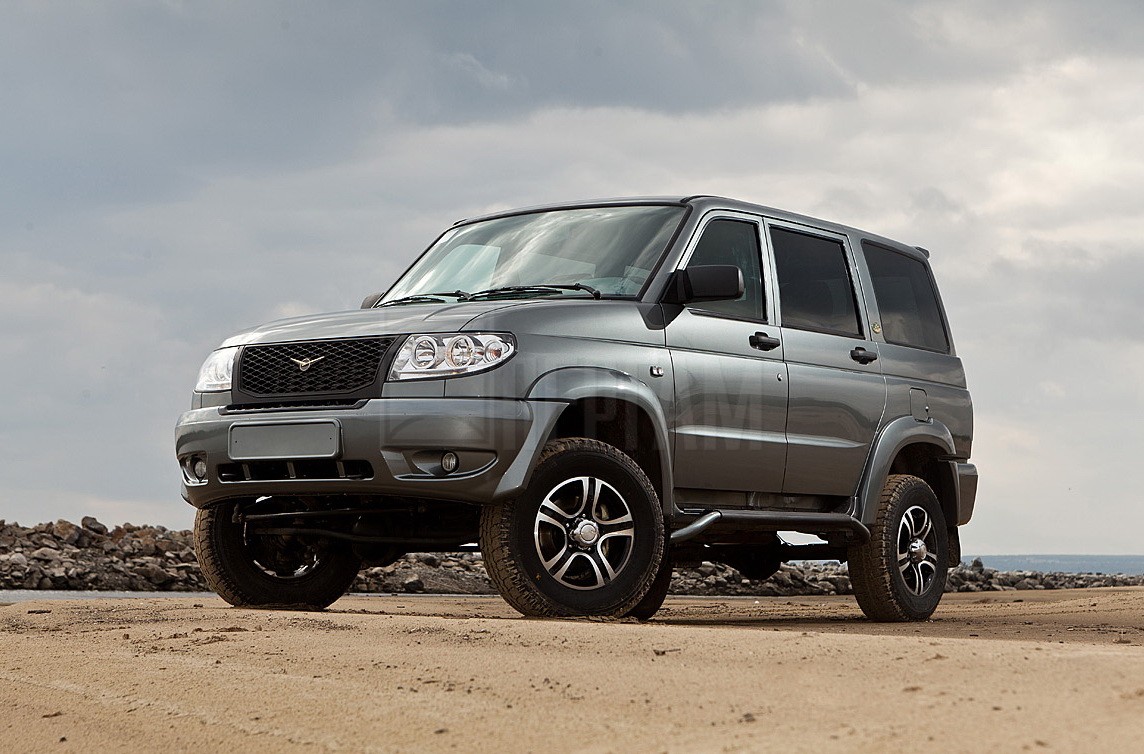

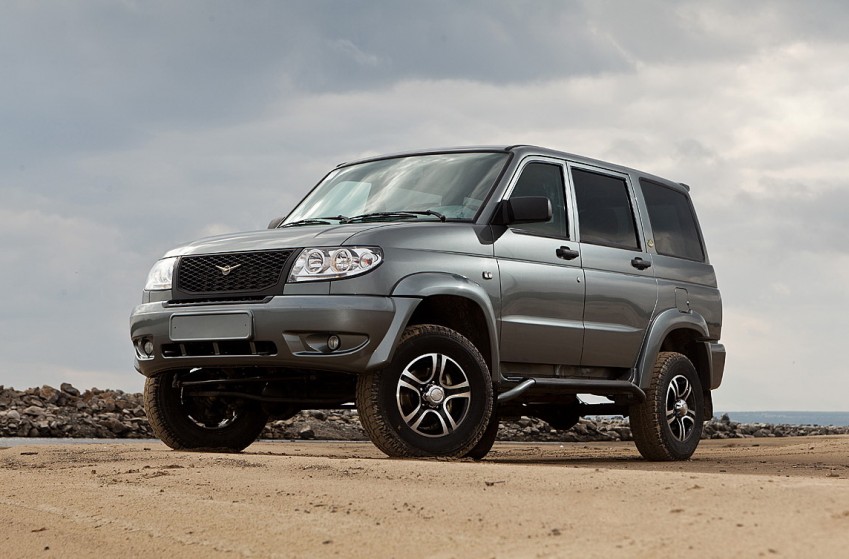

Обнаружение утечек природного газа на магистральных трубопроводах непростая задача. Большая часть газопроводов расположена в суровых условиях, куда добраться можно только на вертолёте или на вездеходе. Вертолёты мы уже оснастили нашей системой для дистанционного поиска утечек метана, пришло время браться за вездеходы. В качестве шасси выбран вездеход на колёсах низкого давления и автомобиль сопровождения — УАЗ Патриот. На оба транспортных средства устанавливается бамперная версия лазерного детектора метана ДЛС-Пергам.

Доступные для заказа шасси:

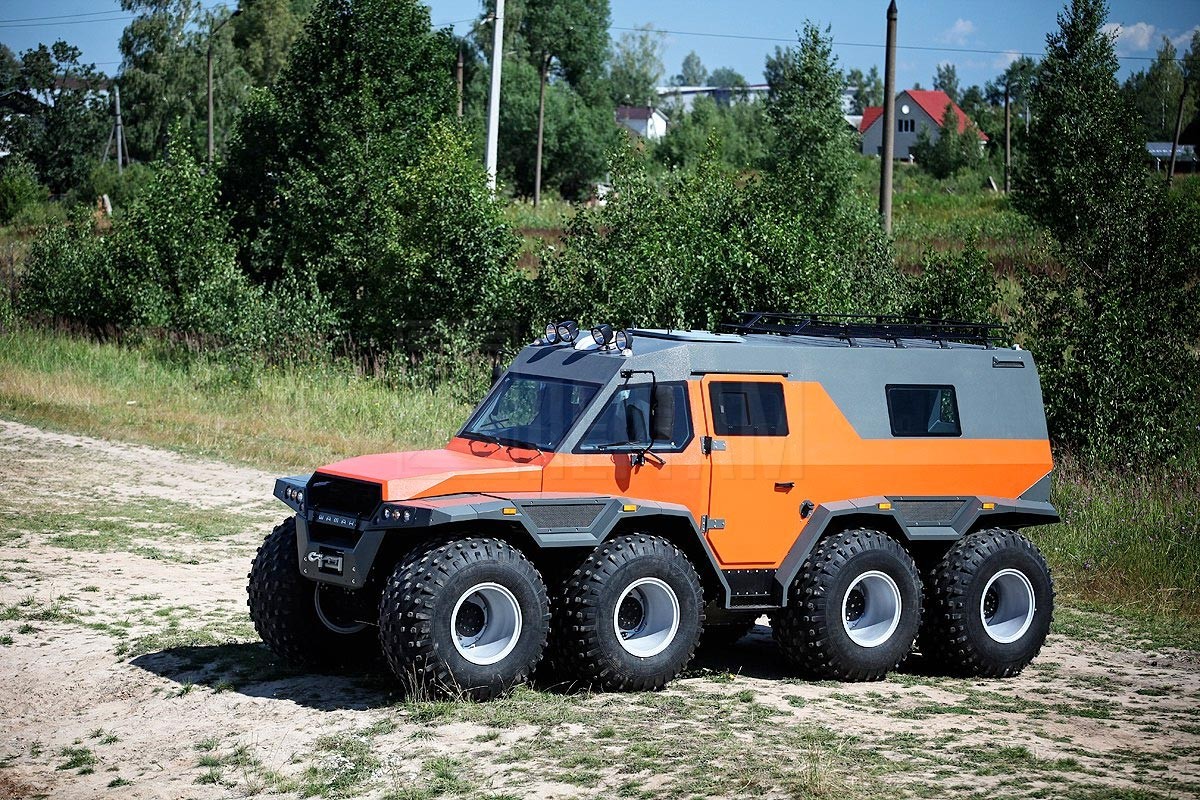

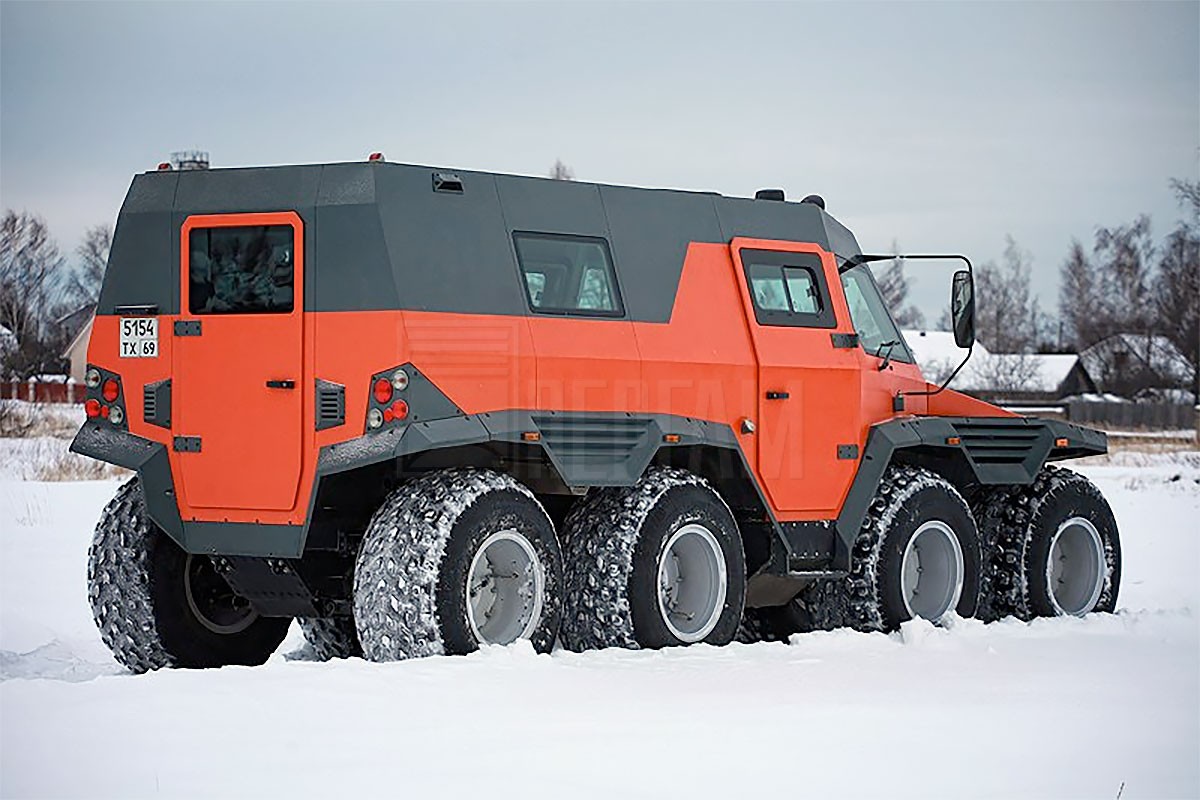

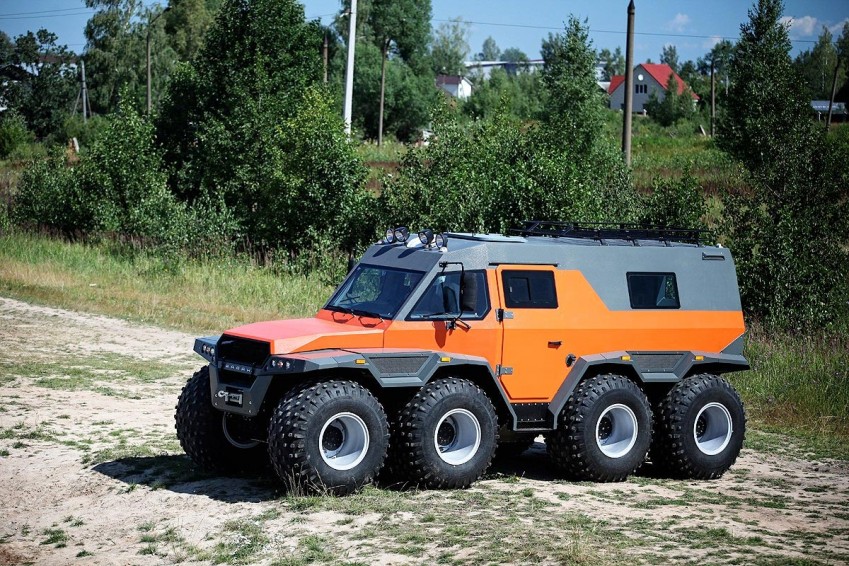

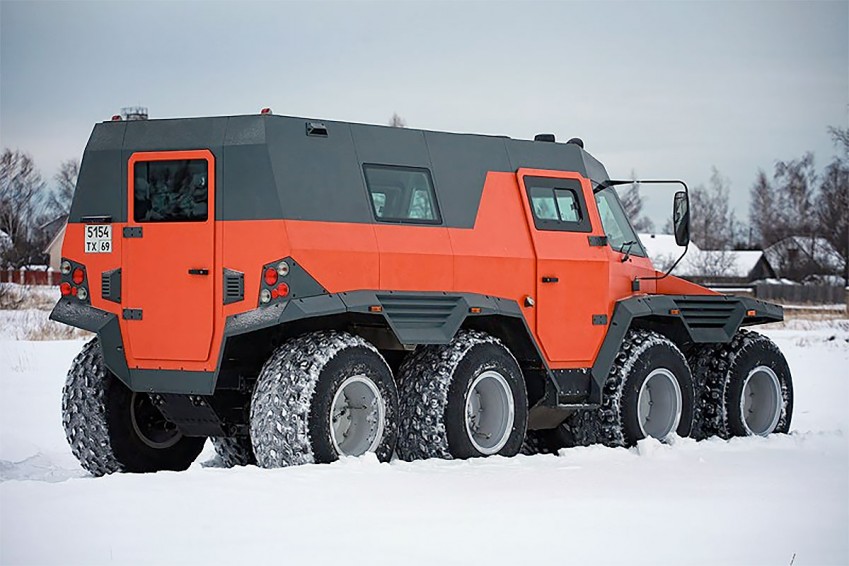

• Восьмиколёсный вездеход «Шаман»;

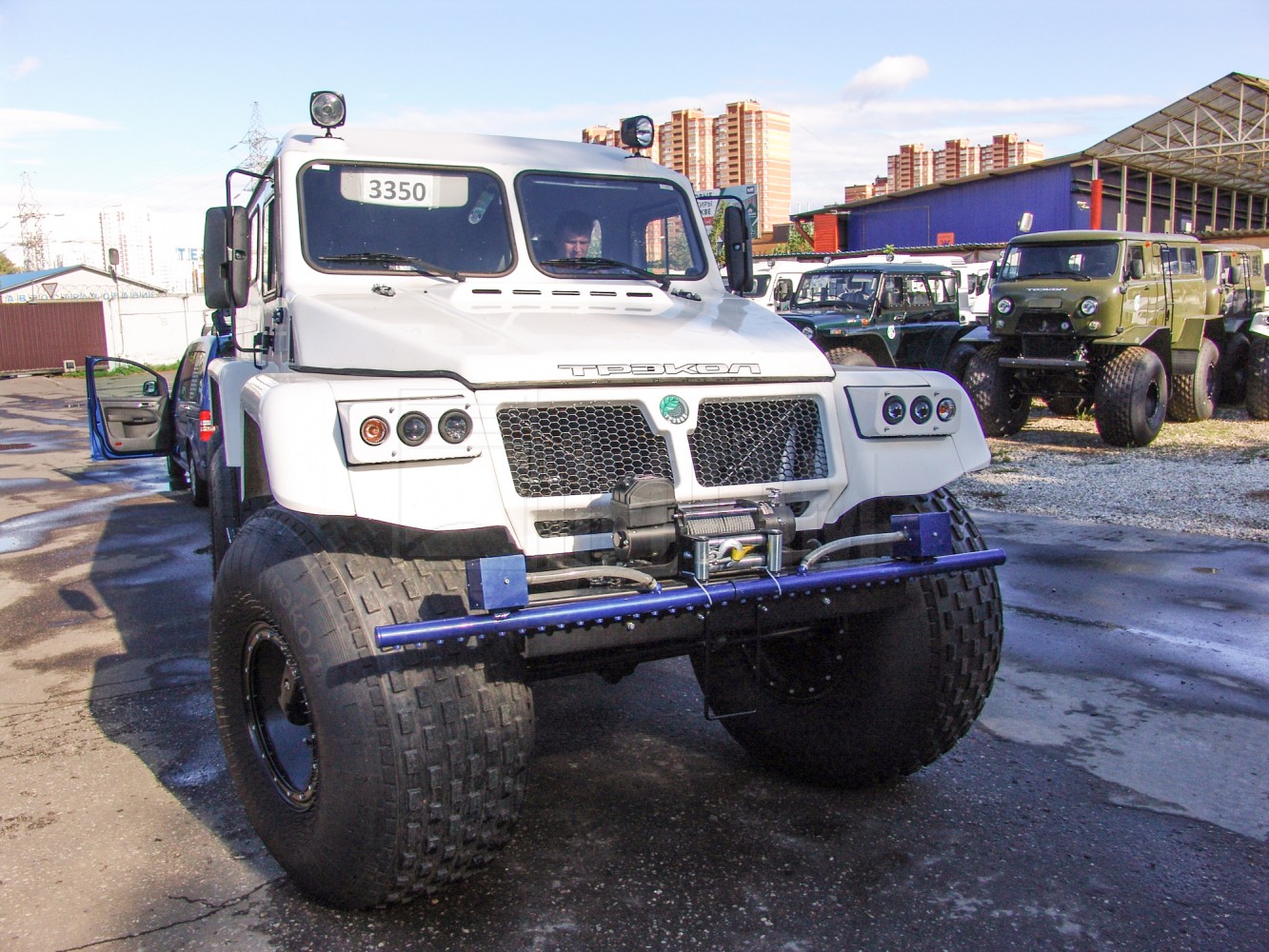

• Шестиколёсный вездеход «Трэкол».

Установка ДЛС-Пергам, которой оснащается вездеход, позволяет находить утечки газа в процессе движения со скоростью до 50 км/час. На вездеход устанавливается чувствительный (0,2 ppm) лазерный детектора метана, который позволяет контролировать достаточно широкую полосу вдоль магистрального газопровода.

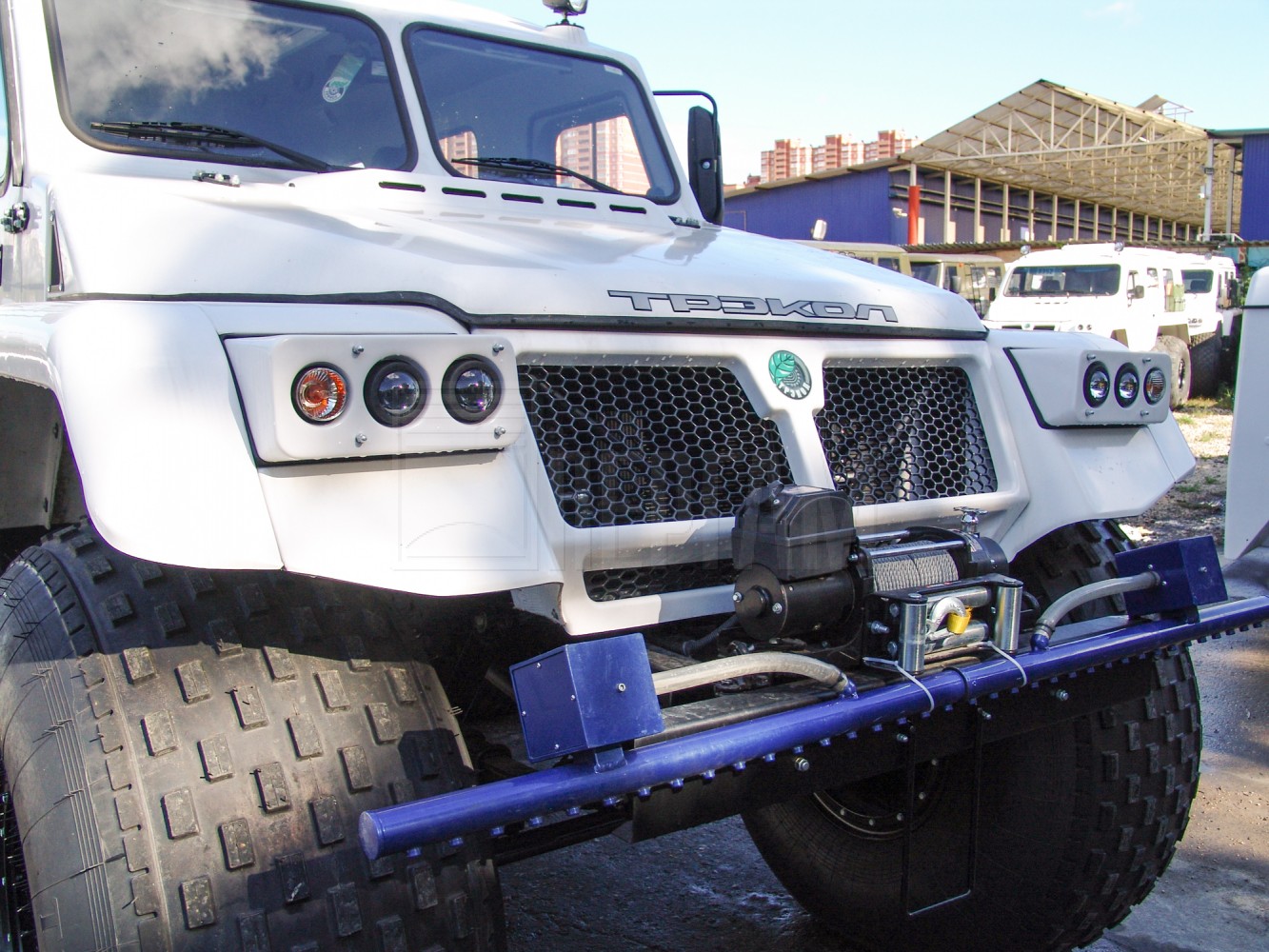

Детектор метана на бампере вездехода

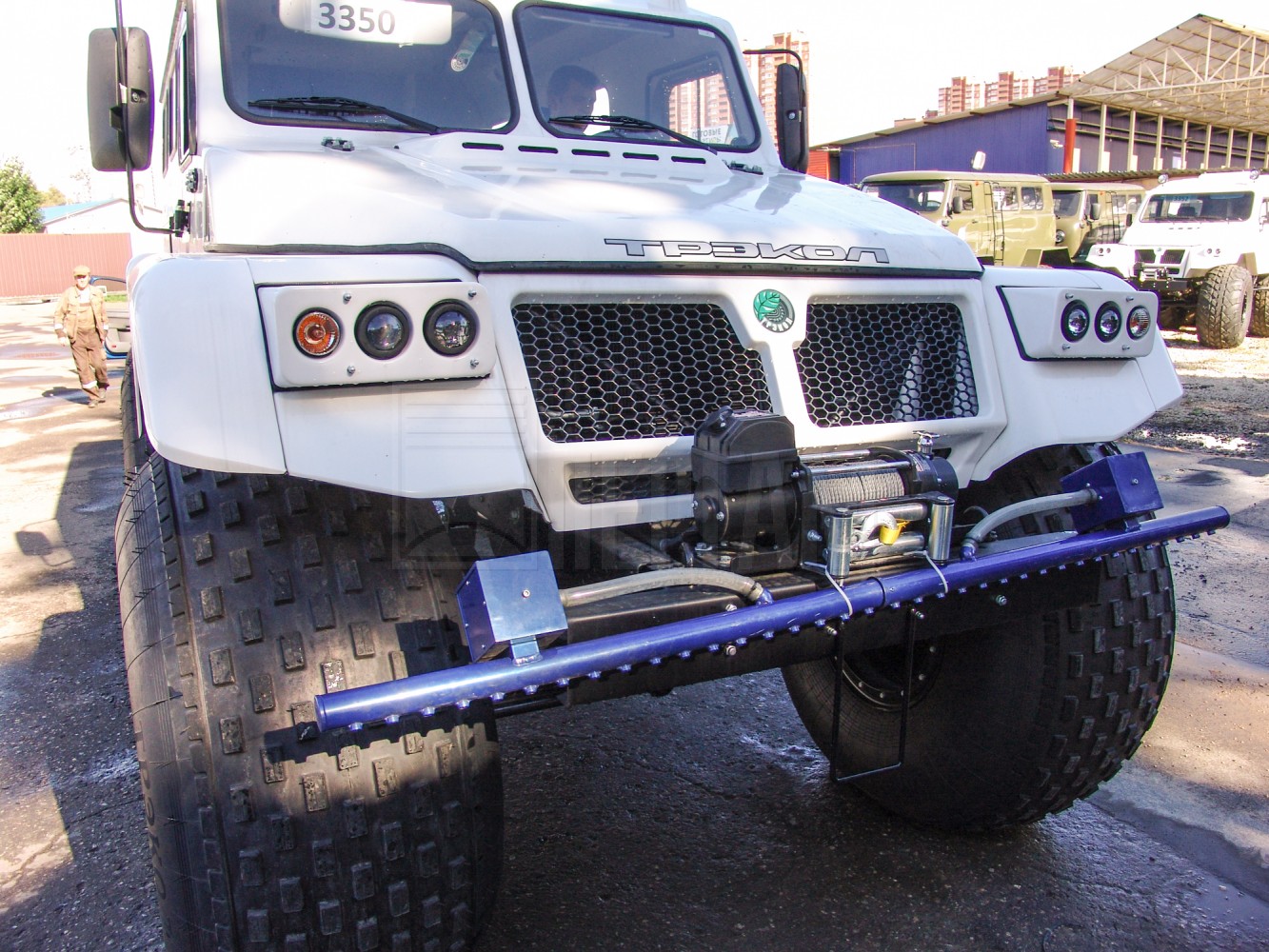

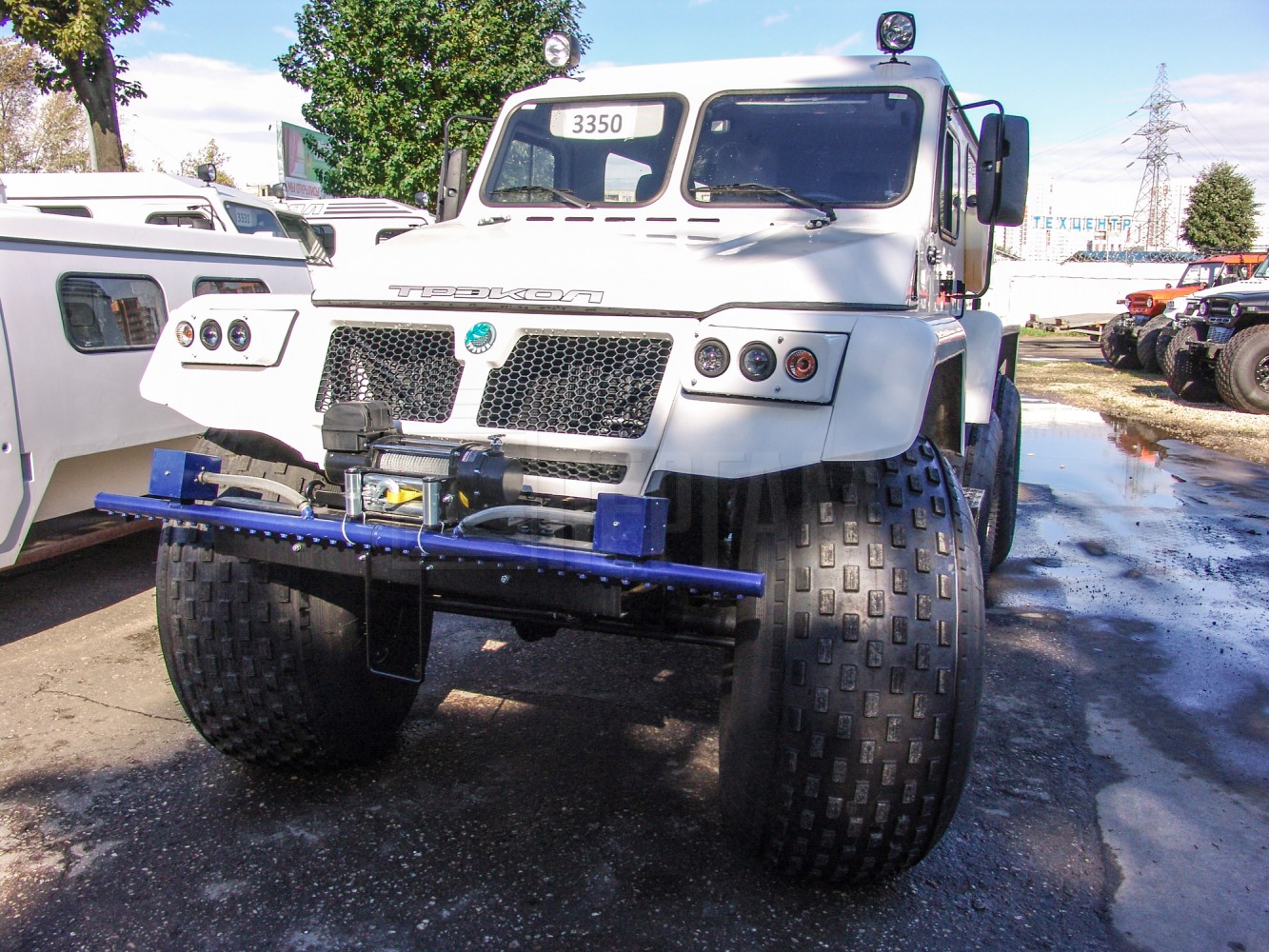

Пробоотбор детектора устанавливается на переднем бампере вездехода. Он регистрирует утечки метана вдоль передней части вездехода вблизи поверхности земли.

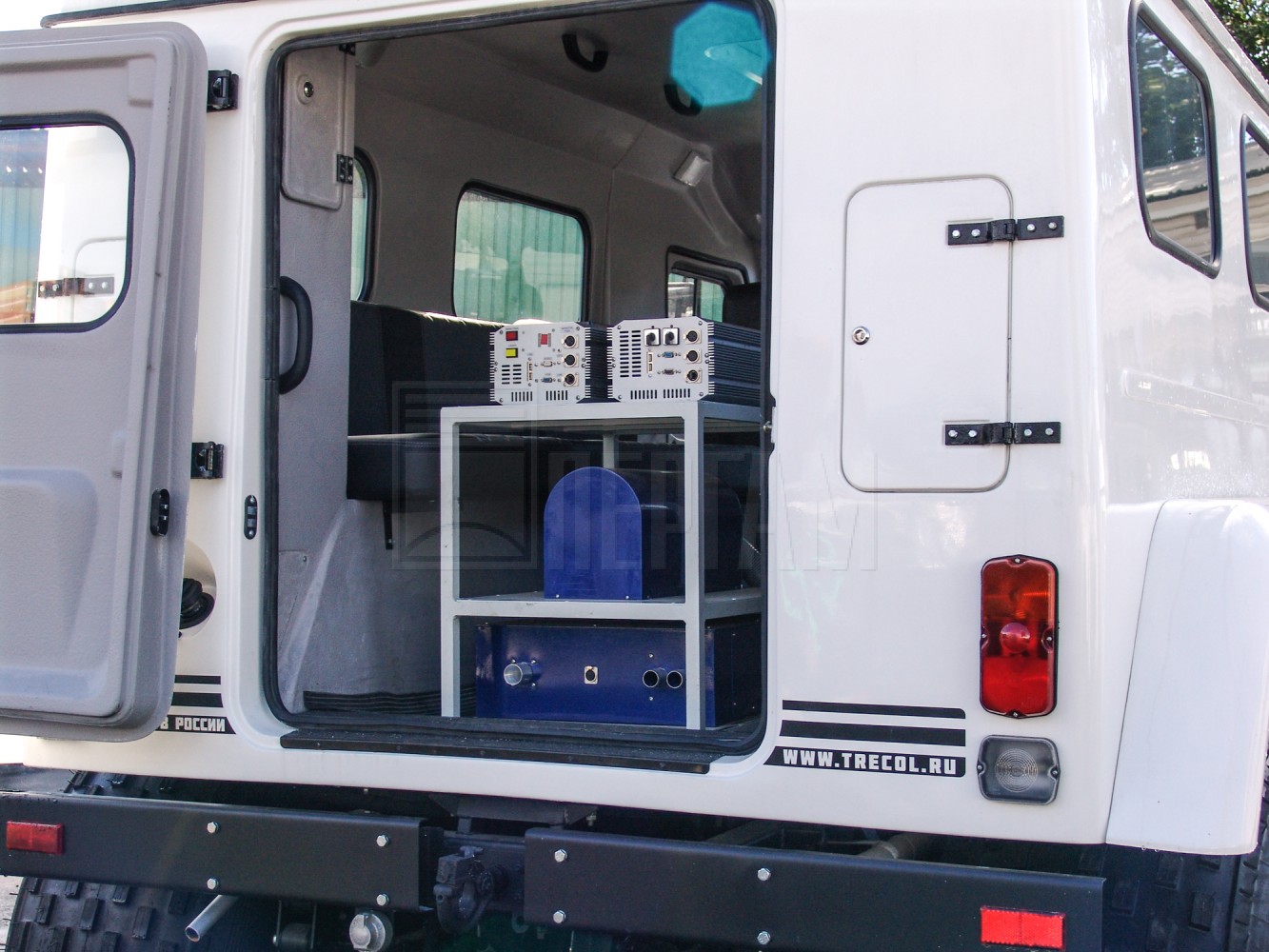

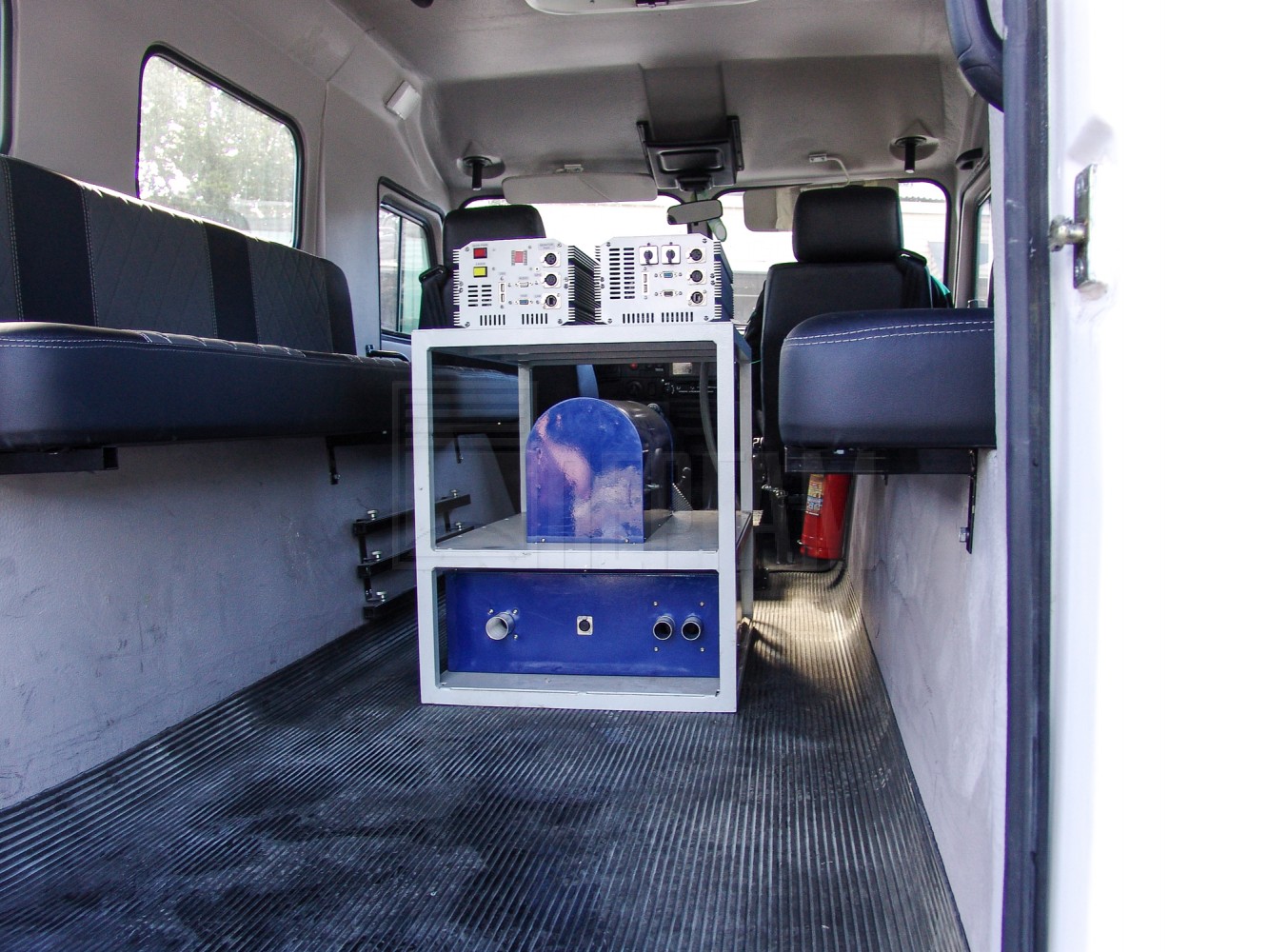

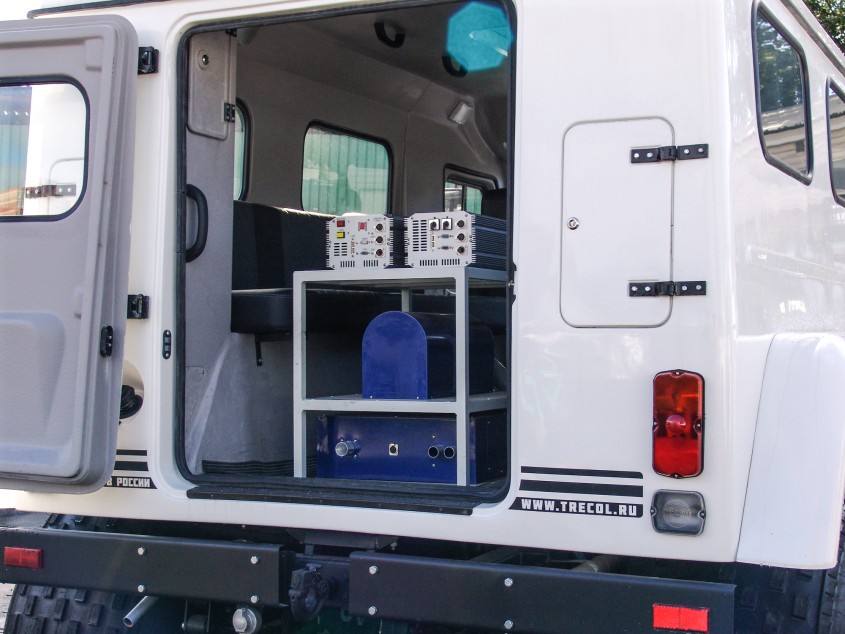

Комплекс управляется при помощи специального программного обеспечения разработанного специалистами научного отдела компании ПЕРГАМ. Результаты измерений выводятся на монитор оператора, установленный на панели приборов вездехода. Электронные блоки управления и аккумуляторы устанавливаются в задней части вездехода. Комплектный GPS приёмник записывает траекторию движения и регистрирует координаты обнаруженных утечек газа. Все утечки выстраиваются в цепочку на Google Maps, которые вы можете в дальнейшем анализировать и составлять отчёты.

Дополнительное оборудование

Для точной локализации места выхода газа на поверхность и определения объёмов потерь доступны несколько моделей ручных детекторов метана.

• Течеискатель ДМ-01 — миниатюрный прибор во взрывозащищённом исполнении для измерения концентрации природного газа в атмосфере. Специально разработан для обнаружения утечек метана в помещениях и на открытом воздухе. Анализатор метана ДМ-01 сертифицирован.
• Течеискатель ДМ-03 — инфракрасный прибор для определения утечек и концентрации газа во взрывобезопасном исполнении. Применяется для поиска локальных утечек газа из магистральных, технологических газопроводов, городских газовых сетей. Газоанализатор ДМ-03 сертифицирован.
• Детектор метана LMM-G — портативный лазерный детектор метана. Позволяет дистанционно обнаружить утечки или скопления газов на основе метана простым наведением на объект обследования. Совместим с устройствами на Android, что позволяет записывать GPS координаты утечек на карту памяти вашего планшета или смартфона.
