Трассовый газоанализатор ДЛС-ЛГ

Взрывобезопасный трассовый газоанализатор для контроля периметра резервуаров РВС
Артикул: 23162
Цена по запросу
Поставляется в минимальные сроки

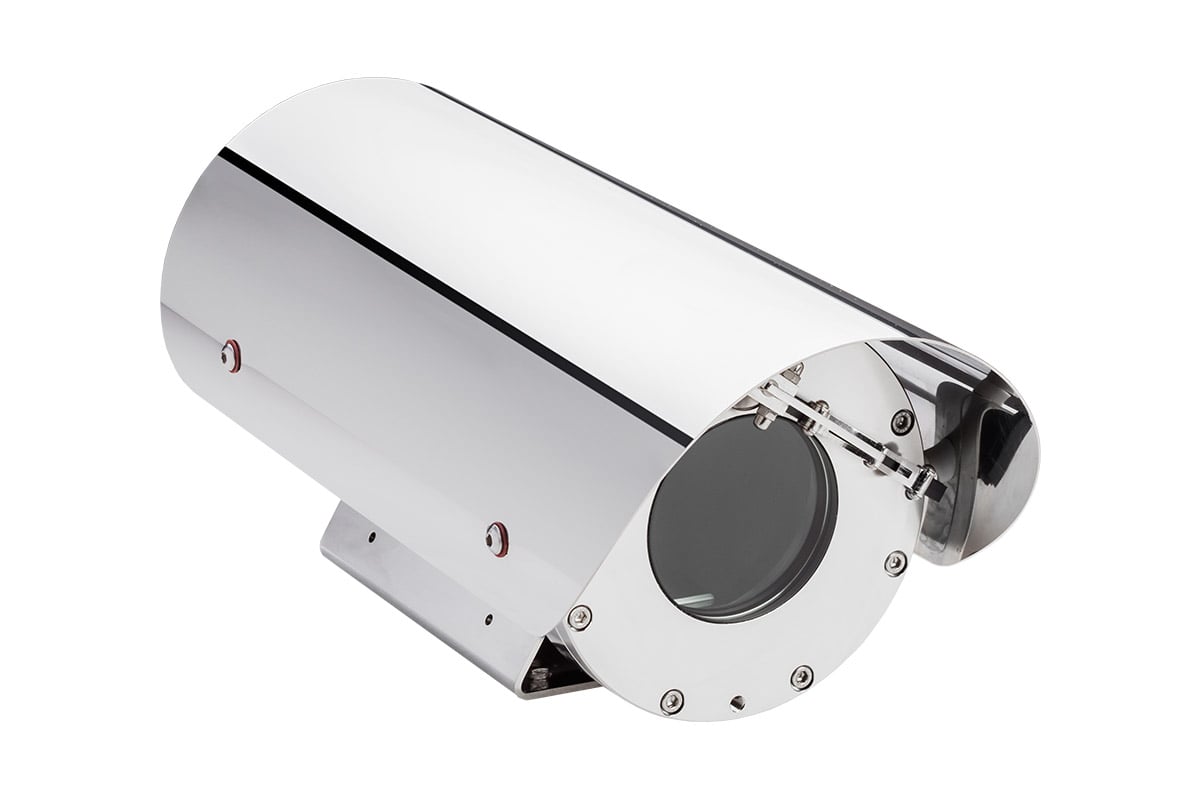

Трассовый газоанализатор ДЛС-ЛГ
описание в pdf

Система автоматизированного обнаружения утечек газа из резервуаров РВС

ДЛС-ЛГ - российский трассовый газоанализатор во взрывобезопасном корпусе предназначен для контроля периметра вертикальных резервуаров РВС для хранения углеводородов. Стационарный трассовый газоанализатор ДЛС-ЛГ представляет собой инфракрасный датчик метана с открытым оптическим трактом (Open Path). Обеспечивает непрерывный контроль довзрывоопасных концентраций паров метана на расстоянии до 1 км.

Дистанционный газоанализатор предназначен для обнаружения метана в атмосферном воздухе и автоматической сигнализации о превышении его концентрации. Прибор измеряет интенсивность инфракрасного излучения при его прохождении через среду, в которой присутствуют пары метана. В отличие от аналогичных газоанализаторов, выполненных по технологии открытого оптического тракта, в ДЛС-ЛГ передатчик и инфракрасный приемник установлены в одном блоке, а для отражения сигнала используется светоотражатель. Это инновационное решение имеет ряд преимуществ:

  1. Не нужен отдельный источник питания для инфракрасного приёмника.

  2. Благодаря ретрорефлектору дальность действия системы увеличивается до 1 км. При этом дальность действия трассового газоанализатора в классическом исполнении ограничена 200 метрами.

  3. Отклик приёмника составляет всего 0,1 с.

  4. Для мониторинга резервуаров и территории резервуарных парков потребуется в 5 раз меньше систем ДЛС-ЛГ, чем классических аналогов.

Особенности и преимущества

  • Непрерывное наблюдение за выбранной областью и автоматический контроль загазованности;
  • Высокая чувствительность газоанализатора, позволяющая определить утечку любой смеси, в которой присутствует 1% метана;
  • Автообнуление;
  • Встроенный алгоритм обработки сигналов;
  • Режим самопроверки приемника и передатчика;
  • Наличие энергонезависимой памяти и часов реального времени;
  • Подогрев оптики;
  • Высокая помехоустойчивость.

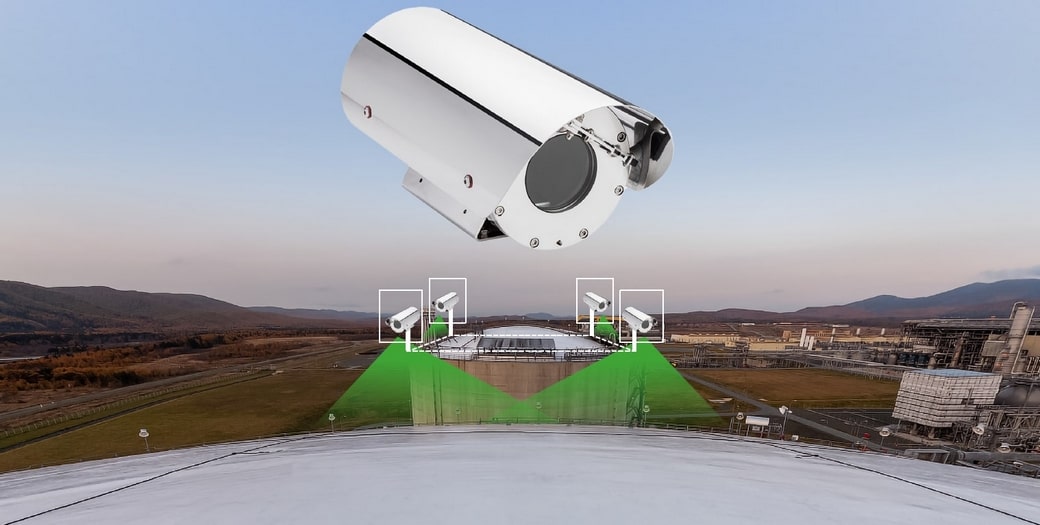

Система контроля утечек газа из резервуарных парков

Система контроля утечек газаЧетыре датчика ДЛС-ЛГ закрывают периметр средней РВС

Четыре датчика по периметру крыши РВС измеряют концентрацию газа по всей длине лазерного луча, т.е. четыре датчика полностью закрывают периметр РВС. Система контроля из 4 датчиков ДЛС-ЛГ позволяет определить направление распределение облака газа. Совместно с использованием сигнализатора уровня и потока возможно рассчитать вероятность взрывоопасной концентрации при удалении облака от РВС. Вся информация выводится на АРМ оператора.

Детектор предназначен для работы в условиях умеренного и холодного климата, состоит из оптического блока, шкафа с сетевым оборудованием. Взрывобезопасное исполнение позволяет устанавливать их в зонах, содержащих взрывоопасные смеси категорий IIA и IIB групп Т1-Т6 по ГОСТ Р 51330.0-99. По условиям эксплуатации (климатические факторы) прибор относится к исполнению УХЛ 1** по ГОСТ 15150-69. Работает в суровых условиях при температурах от -61 °С до +50 °С.

Детектор ДЛС-ЛГ обладает высокой чувствительностью к молекулам метана и способен сигнализировать о концентрациях метана значительно ниже НПВ (нижний предел взрываемости). При этом газоанализатор ДЛС-ЛГ селективен и нечувствителен к внешним источникам излучения, таким как солнечный свет, искусственное освещение, сварочные работы, пламя горелки, радиация, а также устойчив к внешним факторам окружающей среды — дождю, туману и снегу.

Детектор предназначен для работы в следующих условиях:

  • температура окружающего и контролируемого воздуха от -61 0С до +50 0С;
  • атмосферное давление от 0,08 до 0,107 МПа (от 600 до 800 мм. рт. ст.);
  • внешние ударные нагрузки на оптический блок в процессе измерений не более 1g;
  • внешние ударные нагрузки на оптический блок при транспортировке не более 3g.

Применение

  • Контроль периметра нефтегазовой инфраструктуры;
  • Магистрали отгрузочно-погрузочных морских терминалов СПГ;
  • Газокомпрессорные станции;
  • Резервуары для хранения нефти и нефтепродуктов, сжиженного газа;
  • Буровые и эксплуатационные платформы;
  • Склады нефтепродуктов и химикатов;
  • Грузовые эстакады и морские терминалы, платформы, причалы;
  • Предприятия топливно-энергетического комплекса, ТЭЦ, ГРЭС.

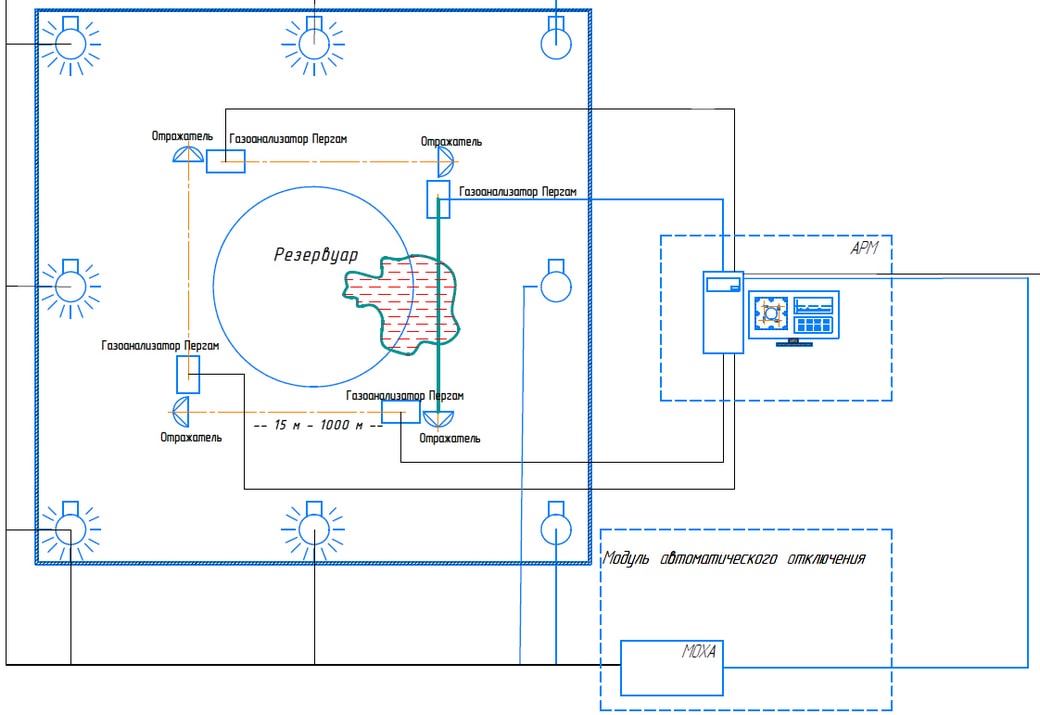

Схема контроля утечек и мониторинга резервуаров

Схема контроля утечек газаСхема контроля утечек и аварийного отключения

Четыре датчика по периметру крыши резервуара-накопителя измеряют концентрацию газа по всей длине лазерного луча. Этого количества достаточно, чтобы полностью закрыть периметр резервуара. Система из четырех датчиков не только сигнализирует о концентрации смеси, но и позволяет определить направление и распространение газового облака. Совместно с использованием датчика уровня и потока можно рассчитать вероятность взрывоопасной концентрации при удалении облака от РВС. Вся информация выводится на рабочее место оператора.

Комплектация



Наименование



Количество, шт.



Взрывозащищенный сигнализатор уровня и потока



1



Детектор метана лазерный



4



Шкаф сетевого оборудования взрывозащищенный 1Ex d e IIC T4 Gb, IP66.



1



Ретрорефлектор



4



Компьютер ПК



1



Клавиатура   черная



1



Монитор



1



Мышь оптическая   проводная черная



1



Крепление



8



Кабельная   продукция (LAN, ПВС)



комплект
