Акустическая камера FLIR Si124

Прибор визуализации утечек сжатого воздуха и частичных разрядов

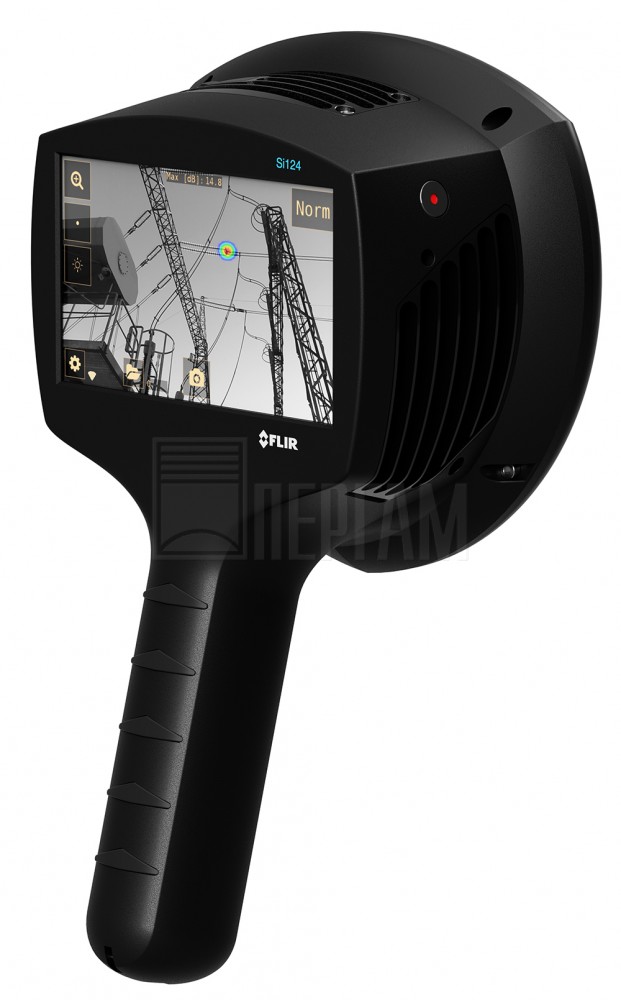

FLIR Si124 - это промышленная акустическая камера визуализирует утечки газов, сжатого воздуха, выявляет проблемы с частичными разрядами на ВВ оборудовании, ЛЭП. Flir Si124 даёт возможность увидеть на экране источник ультразвука в визуальном, привычно для глаза человека, формате. Используется специалистами в сфере коммунальных услуг, инженерно-технических работ для визуализации и поиска коронных и электрических разрядов на высоковольтном оборудовании. Используется на производстве и в промышленности. Выявляет повреждения в 10 раз быстрее традиционных методов. Выявляет дефекты дистанционно и без вывода оборудования из работы.

Акустическая камера слышит и визуализирует сигналы от 2 до 31 кГц

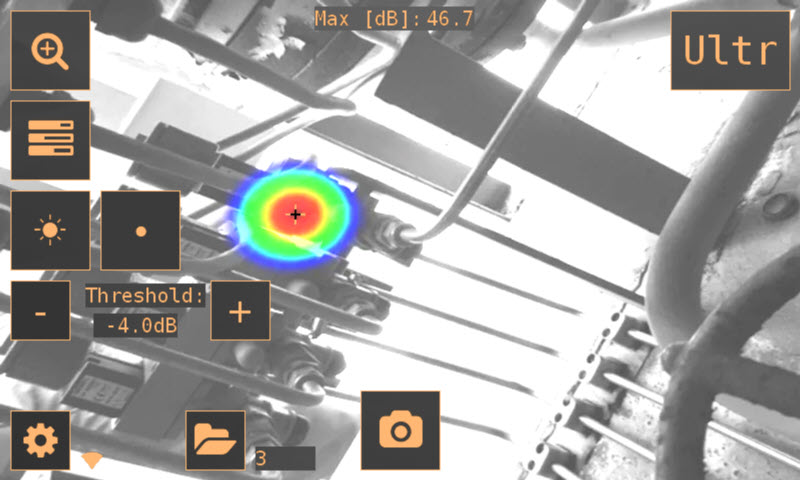

У камеры Si124 124 встроенных микрофона и частотный диапазон, который охватывает звуковые и ультразвуковые сигналы (от 2 до 31 кГц). Это позволяет видеть сквозь фоновый шум, обычно встречающийся в промышленных средах, и получать точные акустические изображения неисправностей. На главном экране пользовательского интерфейса отображается изображение с камеры с наложенной на него тепловой картой. На тепловой карте показано расположение самого сильного источника звука (режим с одним источником) или нескольких источников звука (режим с несколькими источниками). Это и есть утечки-неисправности, которые невозможно увидеть человеческому глазу, а на экране камеры они отчётливо видны в виде цветных изображений, на которых пользователь может точно определять источник звука и классифицировать проблему.

Облачный сервис FLIR

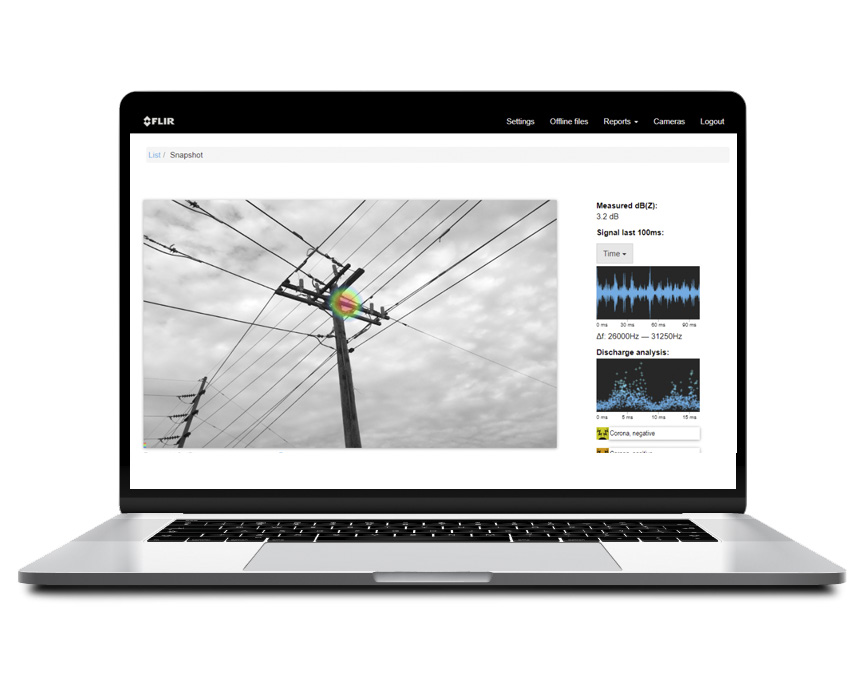

У FLIR Si124 есть облачный сервис FLIR Acoustic Camera Viewer. Это программа просмотра изображений акустической камеры. Si124 автоматически сохраняет отснятые изображения в облако. При подключении к сети Интернет через Wi-Fi камера автоматически выгружает все моментальные снимки с устройства в облачный сервер FLIR Acoustic Camera Viewer. Пользователи могут получить доступ к сохранённым файлам для более подробного анализа. Акустическая камера FLIR Si124 - идеальный инструмент для технического обслуживания. Специалисты с акустической камерой могут быстро выявлять проблемы, гарантируя энергетическим компаниям непрерывность электроснабжения и производственных операций. FLIR Si 124 способна провести анализ электрооборудования на наличие разрядов в изоляции при напряжениях от 3 кВ: в кабелях, ячейках, ЛЭП, вводах, электродвигателях, может использоваться для обследования трансформаторов, КРУЭ. Камера выявляет дефекты в подшипниках и утечки в системах под давлением, включая проходные клапаны.

Удаленное обновление ПО

При подключении к сети Интернет через Wi-Fi камера автоматически загружает обновления программного обеспечения, доступные в FLIR Acoustic Camera Viewer. Загруженное обновление будет установлено при следующем запуске камеры. Текущая версия программного обеспечения отображается при нажатии кнопки настроек. Если функция удаленного обновления не может быть использована, камеру можно обновить с помощью USB-накопителя.

Особенности FLIR Si124

Визуализация, классификация, количественная оценка

Мгновенный расчет параметров, имеющих критическое значение для принятия решений, с помощью облачного программного обеспечения для анализа данных

• Загрузка, хранение и резервное копирование данных; создание отчетов; проведение глубокого анализа с помощью облачного аналитического инструмента FLIR Acoustic Camera Viewer
• Быстрое вычисление расчетных ежегодных затрат энергии, вызванных утечкой сжатого воздуха или вакуума
• Определение необходимости в обслуживании или замене с помощью мгновенной классификации типов частичных разрядов или короны

Обнаружение утечек в 10 раз быстрее

Сокращение потерь электроэнергии и оптимизация производительности оборудования

• Определение точного местоположения дорогостоящих утечек в шумных промышленных средах
• Мгновенный просмотр скорости утечки (л/мин или куб. фут/мин) и расчетных ежегодных потерь энергии
• Увеличение срока службы компрессора засчет исключения бесполезных затрат мощности

Обнаружение частичного разряда и короны по звуку

Сведение к минимуму отказов и простоев оборудования, возникающих в результате проблем с частичными разрядами и коронированием

• Классификация типа частичного разряда (включая поверхностный разряд, скользящий разряд и воздушный разряд) для повышения надежности электрических систем
• Идентификация коронного разряда даже в дневное время, позволяющая быстро заменить дефектные элементы до возникновения катастрофического повреждения
• Управление легкой камерой с использованием одной руки

Функции FLIR Si124 для конкретных применений

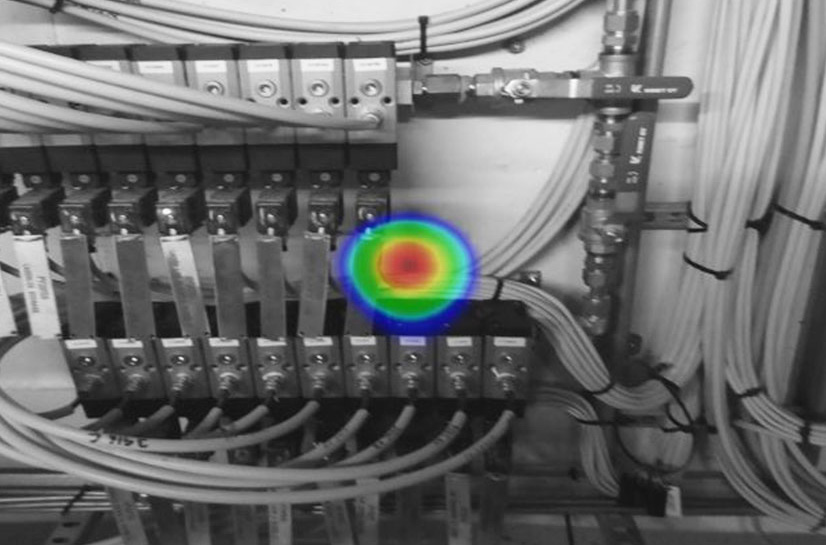

Обнаружение утечек сжатого воздуха

FLIR Si124 определяет утечки сжатого воздуха на основании звука, издаваемого утечкой. Различные доступные фильтры FLIR Si124 удаляют фоновый шум и концентрируются на ультразвуковых частотах, в диапазоне которых звук утечки обычно намного сильнее фонового шума. По звуку от обнаруженного источника FLIR Si124 определяет, является ли данный источник утечкой. При обнаружении утечки FLIR Si124 определяет ее размер. Оценка основана на правильной настройке пользователем расстояния до места утечки, а также на правильной настройке параметров, связанных с утечкой. Также FLIR Si124 будет отображать оценку ежегодной стоимости обнаруженной утечки. Фильтры «Высокие» и «Ультра» отфильтровывают фоновые шумы, концентрируясь на ультразвуковых частотах, в диапазоне которых лучше слышен звук утечки. Фильтр «SLM» усиливает звук утечек, дополнительно отфильтровывая звуки от многих характерных промышленных источников шума.

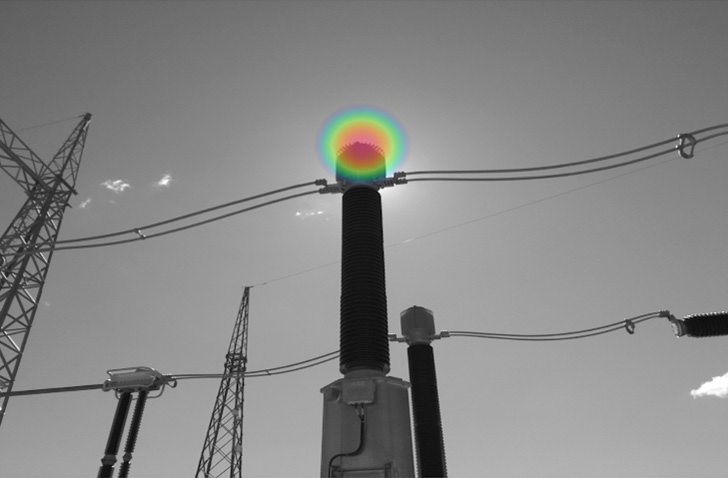

Обнаружение частичного разряда

FLIR Si124 определяет частичные разряды на основе звука, который они издают. Различные доступные фильтры FLIR Si124 удаляют фоновый шум и концентрируются на высоких и ультразвуковых частотах, в диапазоне которых звук частичного разряда обычно намного сильнее фонового шума. FLIR Si124 автоматически определяет, когда обнаруженный источник звука, скорее всего, представляет собой частичный разряд. Автоматическое определение работает для частот переменного тока 50 и 60 Гц. Если необходимо обнаружить частичные разряды на других частотах переменного тока, включите ручную регулировку частоты переменного тока в настройках режима тока. При обнаружении возможного частичного разряда в верхней части экрана отображается диаграмма PRPD (частичных разрядов с фазовым разрешением). По умолчанию диаграмма отображается в небольшом окне. Нажмите на окно, чтобы увеличить его. Нажмите еще раз, чтобы снова уменьшить его. Фильтр «Норм.» отфильтровывает низкочастотные фоновые шумы, а фильтры «Высокие» и «Ультра» отфильтровывают все звуковые фоновые шумы, концентрируясь на ультразвуковых частотах, в диапазоне которых лучше слышен звук частичных разрядов.
