Электротехническая лаборатория ПЕРГАМ ЭТЛ-35К

Артикул: 21635

Цена по запросу

Поставляется в минимальные сроки

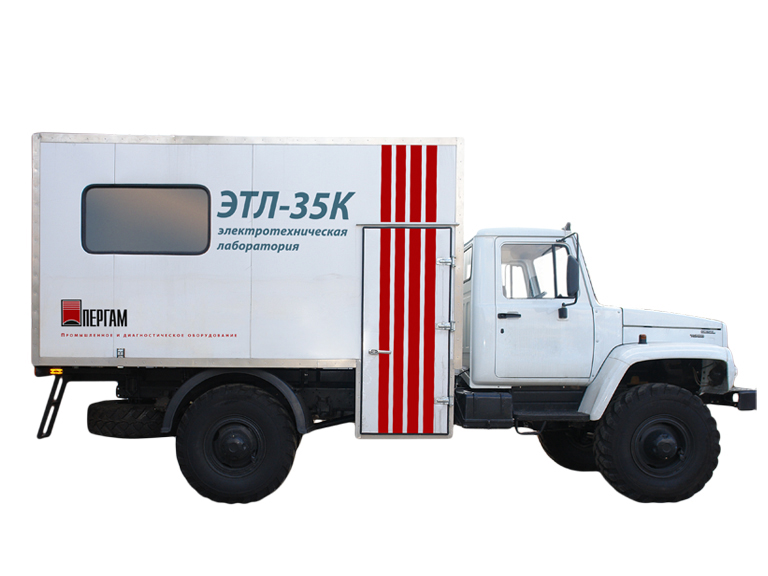

Электротехническая лаборатория ПЕРГАМ ЭТЛ-35К

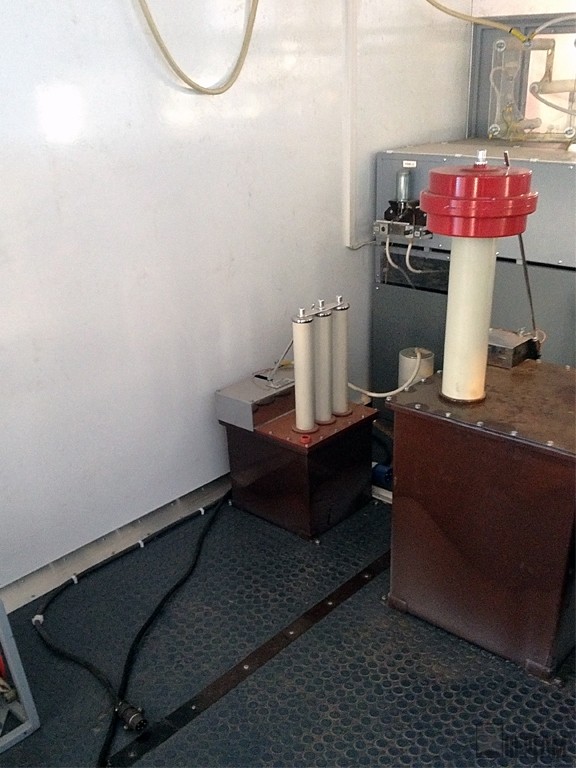

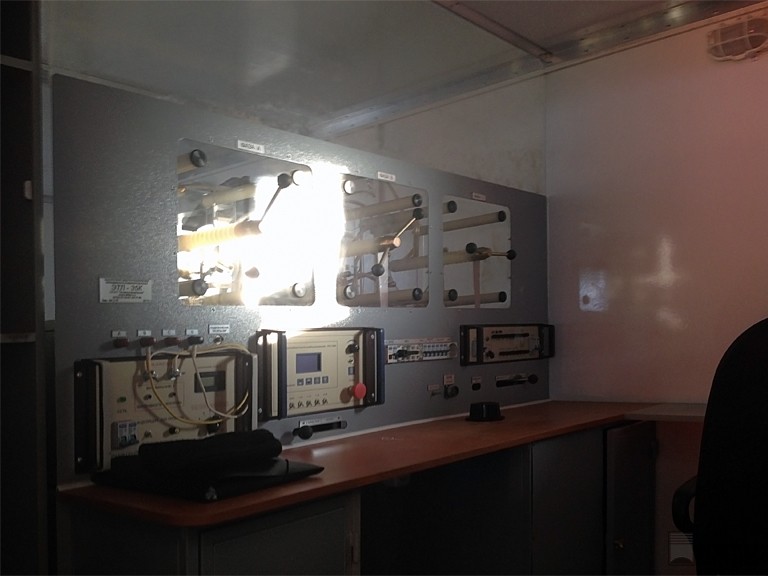

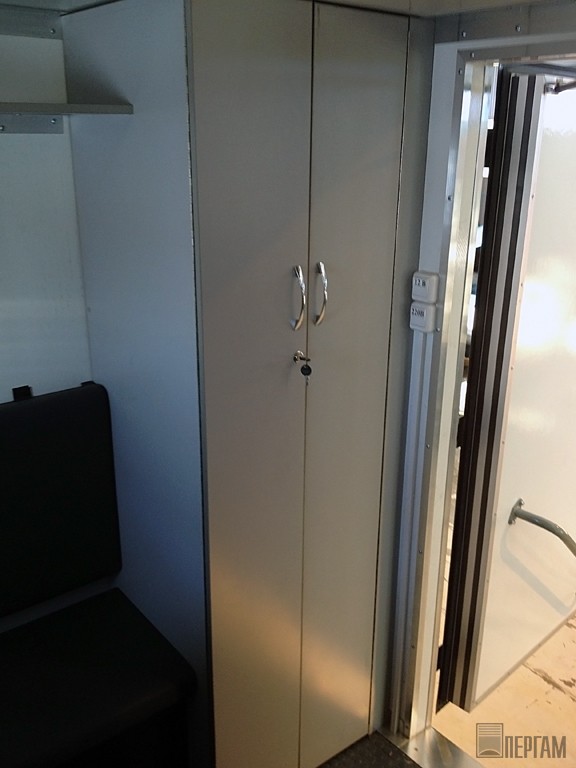

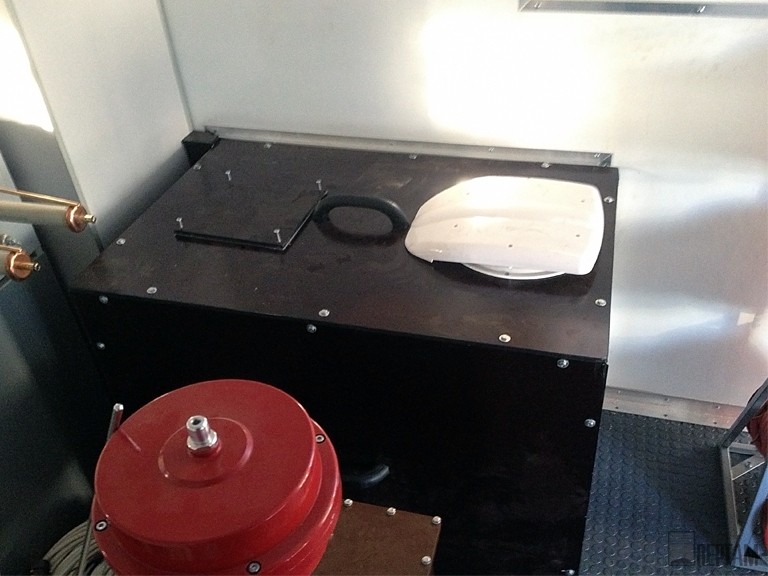

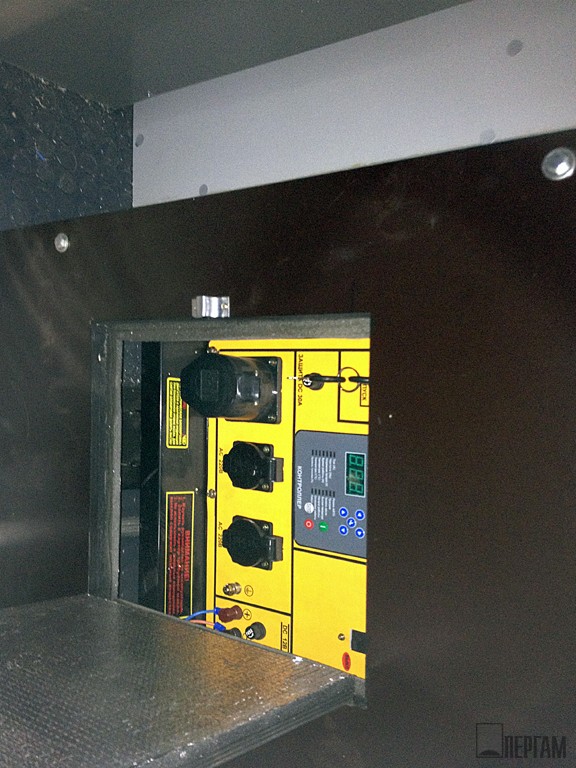

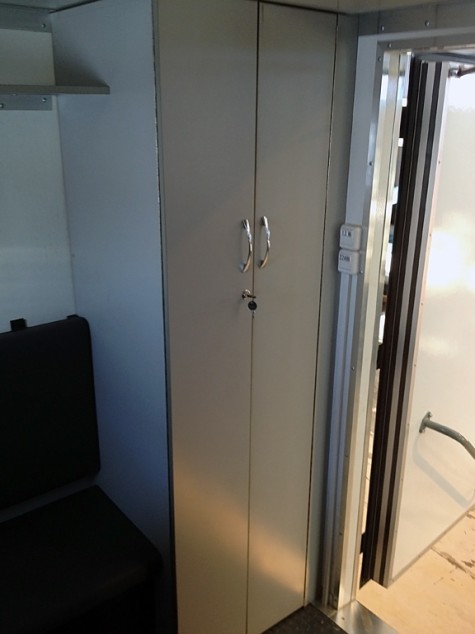

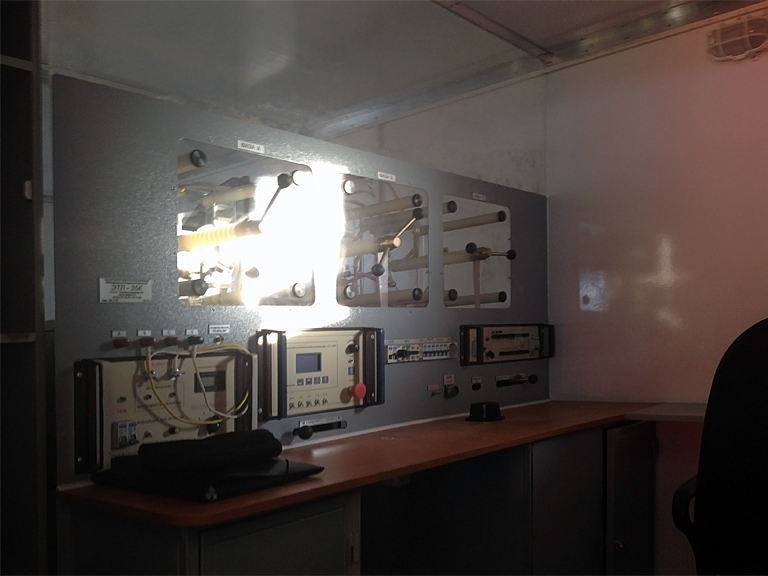

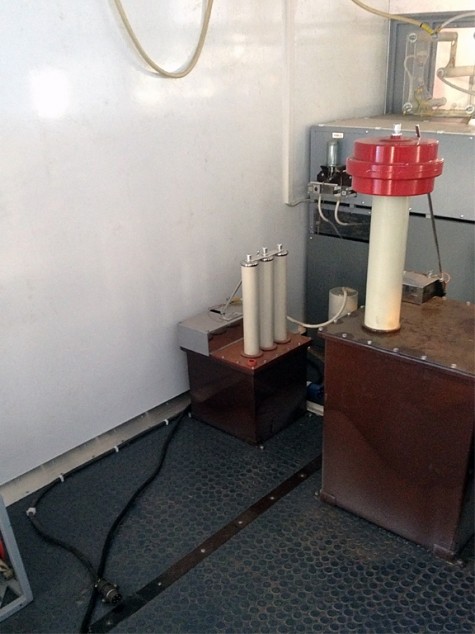

Интерьер электротехнической лаборатории ПЕРГАМ ЭТЛ-35К

ПЕРГАМ ЭТЛ-35К

описание в pdf

ПЕРГАМ ЭТЛ-35К

Электротехническая лаборатория ЭТЛ-35К может быть смонтирована на базе фургонов автомобилей ГАЗ-3308, КАМАЗ, УРАЛ и предназначена для: испытания изоляции высоковольтных изоляторов, изоляции кабелей и других устройств, для прожига и дожига дефектной изоляции кабелей, низковольтных измерений, топографирования мест повреждения кабельных линий, определения трассы залегания кабельных линий.

Комплект электролаборатории определяется Заказчиком. Мобильная лаборатория ЭТЛ-35К монтируется в фургоне автомобиля, где оборудуется высоковольтный отсек и отсек оператора разделённые прозрачной перегородкой. В отсеке оператора размещены измерительные приборы и органы управления установкой ИУ-100 и Р-07к, щиток ввода и защиты электропитания, рубильник с видимым разрывом, устройства индикации и сигнализации, стол-тумба для хранения электро-приборов и принадлежностей, розетки для подключения внешних измерительных приборов, пульт-планшет для проведения низковольтных измерений с места оператора, сиденья для перевозки трёх человек.

Автолаборатория ЭТЛ-35К позволяет проводить:

Испытание изоляции повышенным напряжением (до 100 кВ) переменного тока промышленной частоты
Испытание изоляции повышенным напряжением (до 60 кВ) выпрямленного тока
Измерения выходного тока (тока утечки) при испытаниях напряжением выпрямленного тока по высокой и низкой стороне (примечание: параметры испытательных напряжений соответствуют требованиям НТД и аттестованы в органах Госстандарта)
Измерения емкости и тангенса угла диэлектрических потерь элементов силовых подстанций на высоком (до 10 кВ) напряжений прибором СА7100.2, или «Вектор-2.0М», или Р5026
Низковольтные измерения параметров силовых трансформаторов комплектом электроизмерительных приборов или автоматическим измерителем «Вектор 63»
Прожиг и дожиг повреждённой изоляции и поиск места повреждения кабельных линий 0,4–10 кВ
Определение расстояния до мест повреждений кабельных линий на низком напряжении и импульсным беспрожиговым методом на высоком напряжении
Определение трассы кабельных линий
Топографическое определение мест повреждений кабельных линий индукционным и акустическим методами

Питание ЭТЛ-35К производится от промышленной однофазной сети 220 В, 50 Гц. Допускается питание ЭТЛ-35К от автономного генератора электроснабжения соответствующей мощности.

Все передвижные лаборатории ЭТЛ оснащаются системой обеспечения электробезопасности персонала автолаборатории. Система блокировки подачи напряжения питания при открытии дверей в высоковольтный отсек, блокировка цепи питания при отсутствии заземления, кнопка аварийного выключения мобильной лаборатории, подача звукового и светового сигнала при включении автолаборатории. Указанные в описании комплектации лабораторий не являются конечной и могут дополняться другим диагностическим оборудованием, также возможна разработка лаборатории полностью нестандартной комплектации, специально под поставленные цели и требования определенного Заказчика. Так же имеется возможность доукомплектовывать передвижные лаборатории ЭТЛ различными функциями. ОАО «Пергам-Инжиниринг» реализует любой проект поставки диагностического оборудования и проектирования передвижных электротехнических лабораторий ЭТЛ, согласно Вашим требованиям, дополнительно мы можем укомплектовывать мобильные лаборатории оборудованием для измерения показателей качества электрической энергии, тепловизорами, системами поиска утечек метана и другим электроизмерительным инструментом.

Комплект лаборатории ЭТЛ-35К

№ П/П	СОСТАВ	НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1	Стойка основная	Несущая конструкция, включающая в себя приборную панель, столик, шкафчик и т.д.
2	Блок управления БУ (универсальный с жидкокристаллическим дисплеем)	Предназначен для управления устройством высоковольтных испытаний УВИ, блоком низковольтных измерений БНИ, измерителем диэлектрических потерь ИДП-10. Измерения входных и выходных параметров с погрешностью до 3 %.
3	Регулятор РНО (40А)	Предназначен для регулировки выходного напряжения устройства высоковольтных испытаний УВИ.
4	Устройство высоковольтных испытаний УВИ, включает в себя блок высоковольтных испытаний БВИ-60/50-М5 и трансформатор вольтодобавочный ТВ-3, либо трансформатор ИОМ-100/20 (ИОМ-100/16, ИОМ-100/26)	Наибольшее выпрямленное напряжение в продолжительном режиме — 60 кВ; наибольший рабочий ток при выпрямленном напряжении, среднее значение — 50 мА; наибольшее переменное напряжение (действующее значение) — 50 кВ; наибольший рабочий ток при переменном напряжении (действующее значение) — 50 мА. В УВИ-100 обеспечивается измерение токов утечки под высоким потенциалом на постоянном напряжении до 60 кВ и переменном до 100 кВ измерителем тока ИТВ-140Р.
5	Блок низковольтных измерений БНИ	Предназначен для измерения потерь холостого хода силовых трансформаторов; измерения сопротивления обмоток постоянному току методом вольтметра-амперметра; определения коэффициента трансформации трансформаторов.
6	Блок прожига БПР-25/10	Максимальное выходное напряжение в режиме холостого хода — 20 кВ; минимальное выходное напряжение в режиме холостого хода — 1 кВ; количество ступеней прожига — 6; максимальный ток блока прожига в режиме короткого замыкания — не менее 8 А; максимальное напряжение дожига в режиме холостого хода — 500 В; максимальный ток дожига в режиме короткого замыкания — не менее 16 А; потребляемая мощность блока прожига — не более 18 кВА; мощность, отдаваемая в нагрузку — не менее 8,5 кВА; режим работы блока прожига — длительный; габаритные размеры — 430×620×500 мм; масса — 90 кг.
7	Генератор акустики ГАУВ-6-05	Емкость накопителя — 5÷13 мкФ; максимальное выходное напряжение — 20 кВ; максимальная энергия импульса разряда — 2200 Дж; режимы работы — ручной и автоматический с частотой следования импульсов разряда — 0,4 Гц; габаритные размеры — 470×420×340 мм; масса — 30 кг.
8	Измеритель диэлектрических потерь ИДП-10
9	Измеритель тока высокопотенциальный ИТВ-140Р с конденсатором фильтрующим КФ-60	Пределы измерения — 0,1÷3 мА; предельная приведенная погрешность измерения — 4%; наибольшая кратность перегрузки микроамперметра — 10; наибольший допустимый потенциал корпуса прибора относительно земли — 140 кВ; наибольшее падение напряжения от измеряемого тока между клеммами прибора — 2 В; габаритные размеры — 165×100 мм; масса — не более 1 кг (без учета массы конденсатора).
10	Комплект короткозамыкателей	Содержит короткозамыкатели с электромеханическим приводом для автономного заземления высоковольтных выходов электролаборатории.
11	Комплект барабанов и кабелей	Стойка с тремя барабанами защитного и рабочего заземлений и сетевого кабеля (длина — 30 м); стойка с тремя барабанами высоковольтного (70 кВ) кабеля (длинна — 30 м); кабели для БНИ, в бухте, «крокодил-разъем» и «крокодил-клеммы» (длина — 25 м) и 2 кабеля (длина 30 м); высоковольтный провод в бухте (длинна — 30 м); высоковольтный кабель, в бухте, для измерения токов утечки (длина — 30 м).
12	Рефлектометр высоковольтный осциллографический ИСКРА-3 в комплекте с датчиком	Предназначен для определения расстояния до места повреждения кабелей электроснабжения и связи.
13	Генератор звуковой частоты ГЗЧ-2500	Предназначен для поиска мест повреждения силовых кабельных линий электроснабжения. работает совместно с приёмником П-806. Выходная мощность в согласованном режиме — не менее 2 500 Вт.; Максимальное выходное напряжение холостого хода — 300 В.; Максимальный выходной ток — 50 А.; Частота генерации — 1024 и 2048 Гц.; Частота модуляции — 1,5 — 3 Гц.; Количество ступеней согласования с нагрузкой — 12.; Диапазон сопротивления нагрузки 0,5 — 150 Ом.; Питание — однофазная сеть переменного тока 220±22 В, 50±2 Гц.; Потребляемая мощность — не более 3000 Вт.; Габаритные размеры — 320×360×200 мм.; Масса — не более 15 кг.
14	Приёмник П-806	Предназначен для: поиска трассы, мест повреждений межфазной изоляции и глубины залегания высоковольтных силовых кабелей индукционным методом (совместно с генератором ГЗЧ-2500); обнаружение мест утечки изоляции подземных кабелей электроснабжения, не имеющих металлической оболочки, потенциальным методом с помощью бесконечных потенциальных датчиков (совместно с генератором ГЗЧ-2500); для обнаружения мест повреждения оболочки кабеля из сшитого полиэтилена (совместно с генератором ГЗЧ-2500).
15	Комплект электротехнического оборудования	Конечный выключатель для блокировки двери; светильник сигнальный красный; сирена СС-1; фонари освещения (2 шт.); связь с шофером (в зависимости от марки автомобиля).
