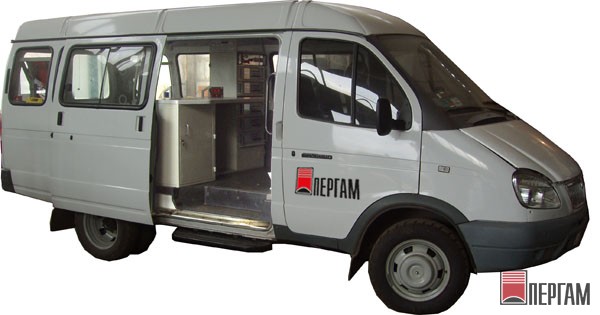

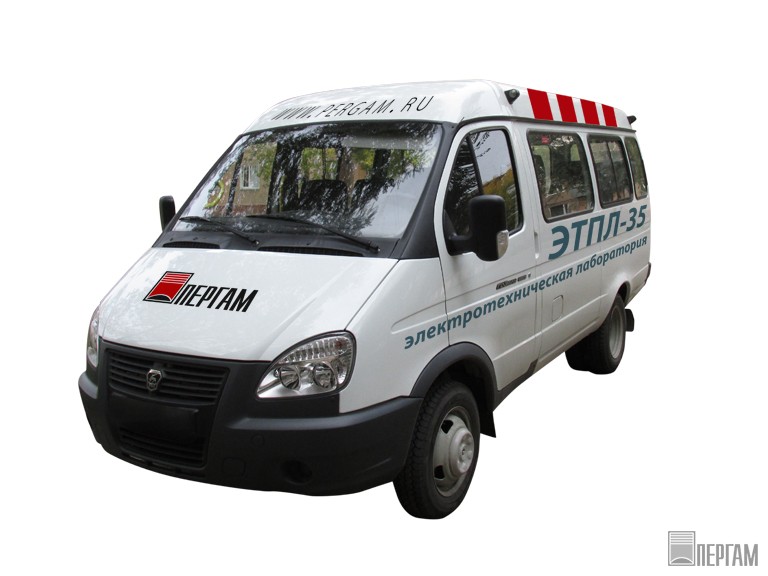

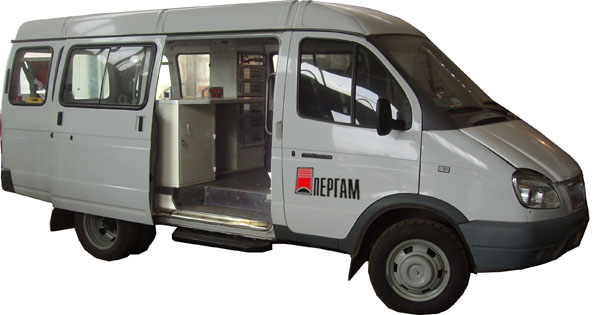

ПЕРГАМ ЭТПЛ-35/110
Электротехническая лаборатория ЭТПЛ-35/110 предназначена для поверки, калибровки, метрологической аттестации трансформаторов напряжения (далее ТН) по ДСТУ ГОСТ 1983-2003 и трансформаторов тока (далее ТТ) по ДСТУ ГОСТ 7746-2003 в местах эксплуатации ТН и ТТ.
Технические характеристики ПЕРГАМ ЭТПЛ-35/110
Технические характеристики автолаборатории ЭТПЛ-35/110
Номинальные напряжения первичных обмоток и соответствующие им номинальные напряжения вторичных обмоток проверяемых трехфазных ТН
| Номинальное напряжение первичной обмотки поверяемого ТН, кВ | 10 | 10/√3 |
| 6 | 6/√3 | |
| Номинальное напряжение вторичной обмотки поверяемого ТН, В | 100 | 100/√3 |
| 100 | 100/√3 |
Номинальные напряжения первичных обмоток и соответствующие им номинальные напряжения вторичных обмоток однофазных ТН
| Номинальное напряжение первичной обмотки поверяемого ТН, кВ | 10 | 10/sqrt(3) |
| 6 | 6/√3 | |
| 35 | 35/√3 | |
| Номинальное напряжение вторичной обмотки поверяемого ТН, В | 100 | 100/√3 |
Номинальные первичные токи поверяемых ТТ при номинальном вторичном токе 5 А составляют: 15, 20, 25, 30, 40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000 А.
Класс точности поверяемых трансформаторов:
ТН - 0,5 и ниже
ТТ - 0,2 и ниже

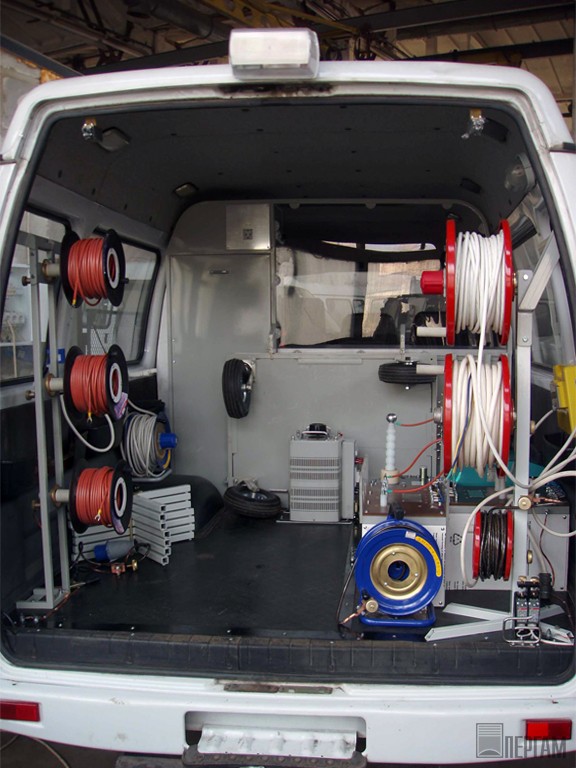

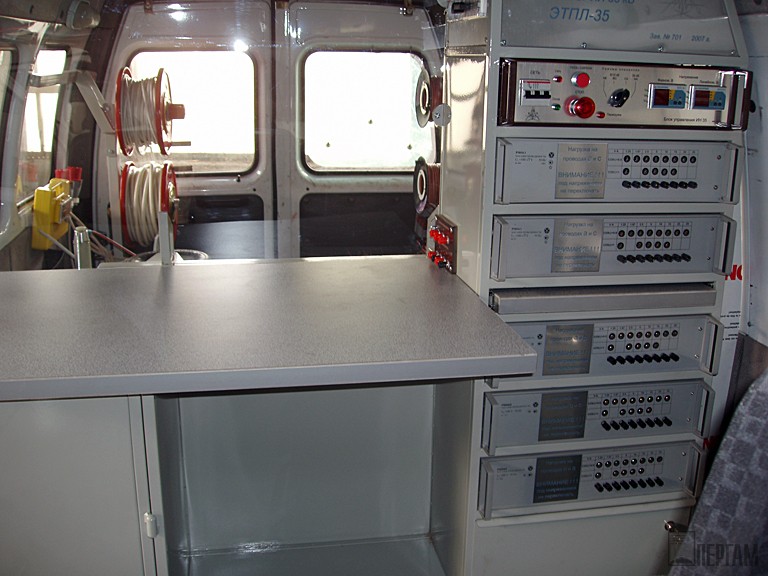

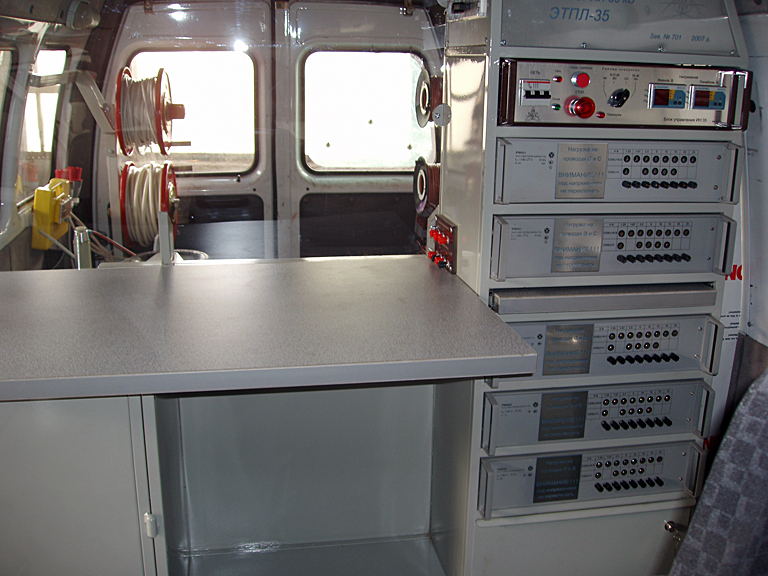

Основное оборудование
| № П/П | Наименование | Кол-во, шт. |
| 1 | Компаратор СА507 | 1 |
| 2 | Блок управления ИН-110 | 1 |
| 3 | Регулятор напряжения однофазный РНО (1ном=40 А) | 1 |
| 4 | Регулятор напряжения трехфазный РНТ-5,25 (1ном=8 А) | 1 |
| 5 | Трансформатор тока до 300 А СА535 (рабочий эталон) | 1 |
| 6 | Трансформатор тока до 3000 А СА564/3 (рабочий эталон) | 1 |
| 7 | Трансформатор напряжения НОМ(Э)-35/110 (рабочий эталон) | 1 |
| 8 | Трансформатор напряжения НОС(Э)-6/10 (рабочий эталон) | 1 |
| 9 | Магазин проводимостей Р5054/1 (11ном=100/?3 В) | 2 |
| 10 | Магазин проводимостей Р5054/2 (11ном=100 В) | 3 |
| 11 | Магазин проводимостей МН 1200(11ном=100 В) | 1 |
| 12 | Устройство нагрузки СА 5018/5 | 1 |
| 13 | Источник напряжения ИОМ | 1 |
| 14 | Источник трехфазного напряжения ИН-6/10 | 1 |
| 15 | Источник тока ИТ-720 | 1 |
| 16 | Источник тока ИТ-3600 | 1 |
| 17 | Комплект кабелей питания, проводников заземления и соединительных проводников | 1 |
| 18 | Ноутбук | 1 |
| 29 | Принтер | 1 |
| 20 | Комплект средств защиты: 2.1 Штанга оперативная 10 кВ 2.2 Штанга оперативная 35 кВ 2.3 Указатель напряжения 10 кВ 2.4 Указатель напряжения 35 кВ 2.5 Перчатки диэлектрические 2.6 Боты диэлектрические 2.7 Коврик диэлектрический |
1 |
| 21 | Тележка со съемным столиком | 1 |
| 22 | Тепловентилятор |
