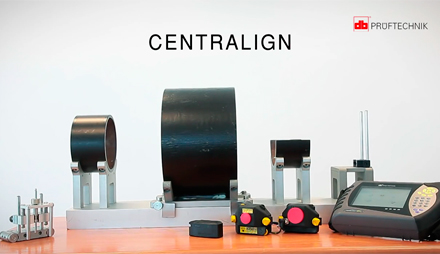

Pruftechnik CENTRALIGN Ultra EXPERT

Система CENTRALIGN Ultra EXPERT для центровки паровых и газовых турбин

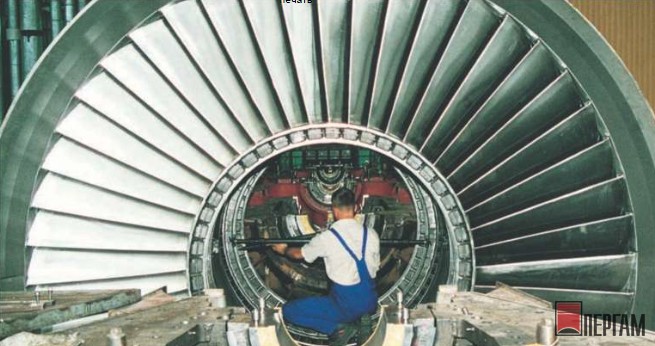

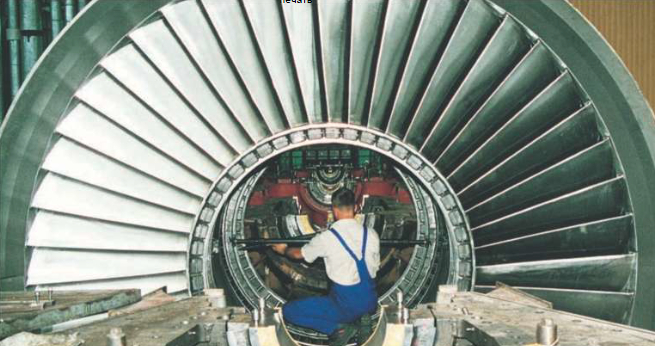

Система лазерной центровки нового поколения CENTRALIGN^® Ultra EXPERT разработана специально для центровки паровых и газовых турбин. Данная система предназначена для прецизионной центровки внутренних узлов вращающихся машин: опор подшипников, корпусов турбин и подшипников, диафрагмы и обоймы.

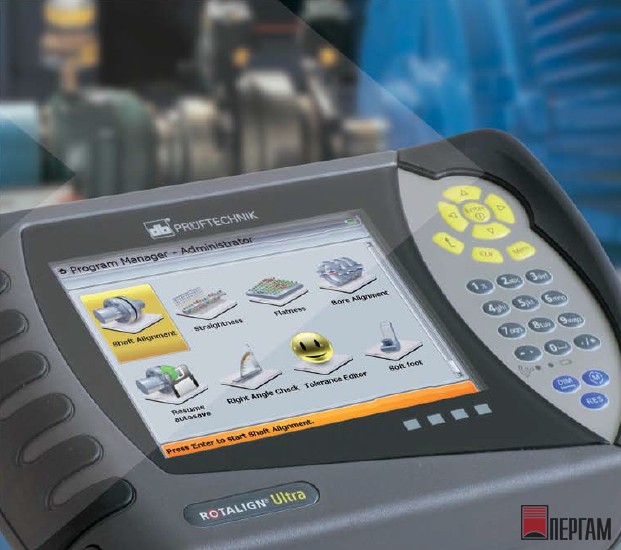

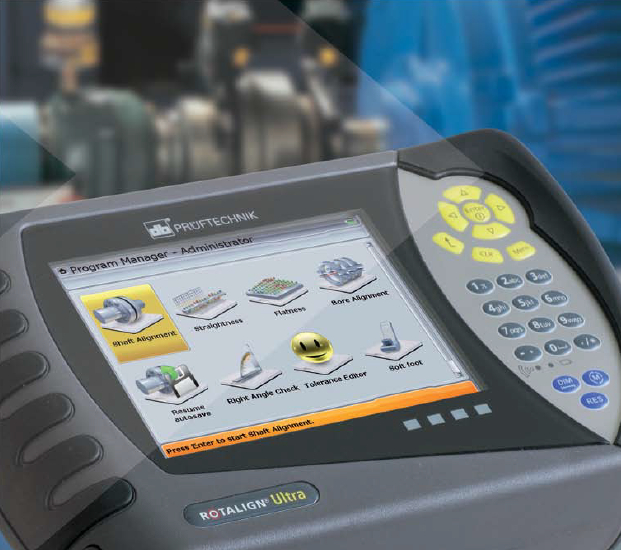

Система CENTRALIGN® Ultra EXPERT обеспечивает более точную лазерно-оптическую центровку в отличие от склонной к провисанию струны, микрометров и громоздких теодолитов. Она отличается высокой точностью измерения, а вся процедура занимает в два раза меньше времени по сравнению со стандартными способами. Электронная связь между измерительными датчиками и устройством ROTALIGN® Ultra исключает вероятность ошибочного считывания показаний персоналом, которое случается при использовании стандартных методик. Надежная беспроводная связь Bluetooth® обеспечивает бесперебойную и удобную передачу показаний измерений, включая расположение узлов. Сочетание прецизионного лазера и сенсора контроля отклонения луча повышает точность измерений.

Выверка соосности (в том числе турбин) до недавнего времени считалась трудоемкой и длительной процедурой. Система CENTRALIGN Ultra EXPERT позволяет значительно сэкономить время и силы, затрачиваемые при обычном способе центровки на укладку струны или измерительного вала с последующим их перемещением после каждого снятия показаний. Новая система измеряет смещение между отдельными дугообразными сегментами диафрагмы и позволяет регулировать расположение центральной оси на экране — таким образом, выверка осуществляется максимально удобно.

Наша гарантия

Наши знания, опыт и использование прибора CENTRALIGN® Ultra EXPERT, гарантирующего совершенную центровку, обеспечат Вам:

• Повышенный КПД турбинных агрегатов
• Сокращение времени на ремонт и ТО
• Избавят от необходимости установки роторов для измерений
• Позволят получить моментальную визуализацию поправок для каждого элемента
• Обеспечат разрешение 1 мкм (1/1000 мм) / 0,04 мил.
• Обнаружение деформаций и овализации элементов
• Выверка соосности для всего агрегата с минимальными поправками для каждого элемента
• Более точные лазерные измерения благодаря наличию сенсора контроля отклонения луча
• Функция Live move для корректировки элементов в режиме реального времени
• Мощная встроенная функция сращивания для оптимизации скорости и гибкости измерений
