Pruftechnik PENTALIGN

Измерение отклонений от перпендикулярности и параллельности

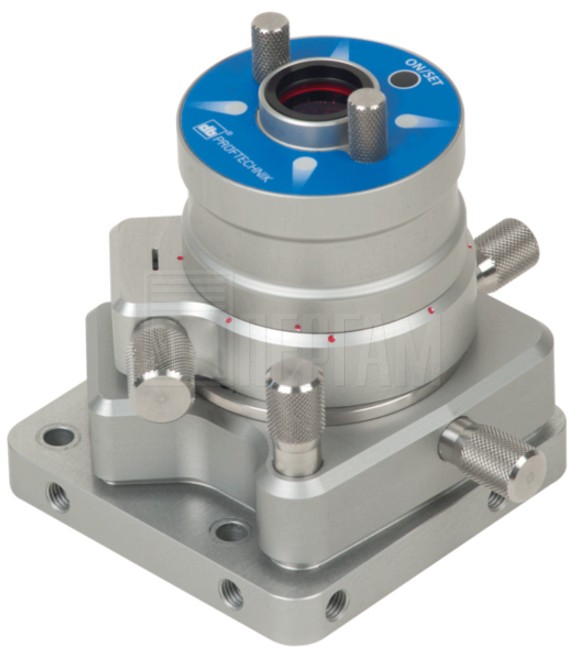

PENTALIGN® представляет собой поворотную пентапризму высокой точности. Использование в сочетании с внешним источником лазерного излучения создает высокоточную перпендикулярную лазерную плоскость для падающего луча. Кроме того, датчик центрирования позволяет точно корректировать ось вращения пентапризмы относительно опорной лазерной системы для минимизации отклонения выходящего луча. Положение устройства может быть отрегулировано с высокой точностью по 5 осям: вертикальное и горизонтальное смещение, вертикальный, горизонтальный и межосевой угол.

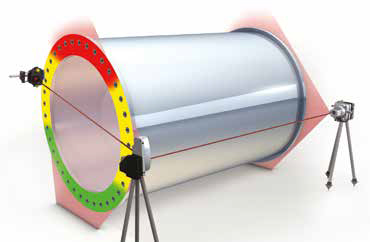

Небольшие размеры устройства и широкие возможности по его фикса- ции, например с помощью магнитов, штативов, стержней и фланцев, делают его идеальным инструментом для измерения перпендикулярно- сти между шпинделем и опорной плитой буровых станков или плоско- сти опорных подшипников руля морских судов. Приспособление также может использоваться для определения параллельности поверхностей фланцев сегментов башен ветрогенераторов, кожухов валов редукто- ров, рабочих поверхностей прессов и гребных винтов.

Широкие возможности

• Основание с точной регулировкой по 5 осям.
• Вращение на 360° вокруг оси.
• Простое и универсальное крепление с помощью встроенных магнитов.
• Дополнительная таблица смещений для крепления при регулировке больших смещений.
• Дополнительный 2-осевой высокоточный датчик центрирования
• Компактный и легкий корпус.

Компактное основание с точной регулировкой по 5 осям со встроенными магнитами, крепежными отверстиями и переходником для крепления к штативу позволяет осуществлять чрезвычайно гибкий монтаж приспособления в соответствии с требованиями различных областей применения. Пентапризма PENTALIGN® является прекрасным дополнением к лазеру LEVALIGN®. Они обеспечивают максимально функциональную измерительную систему параллельности поверхности в сочетании с компьютером ROTALIGN® Ultra и программным обеспечением ALIGNMENT CENTER для ПК.
