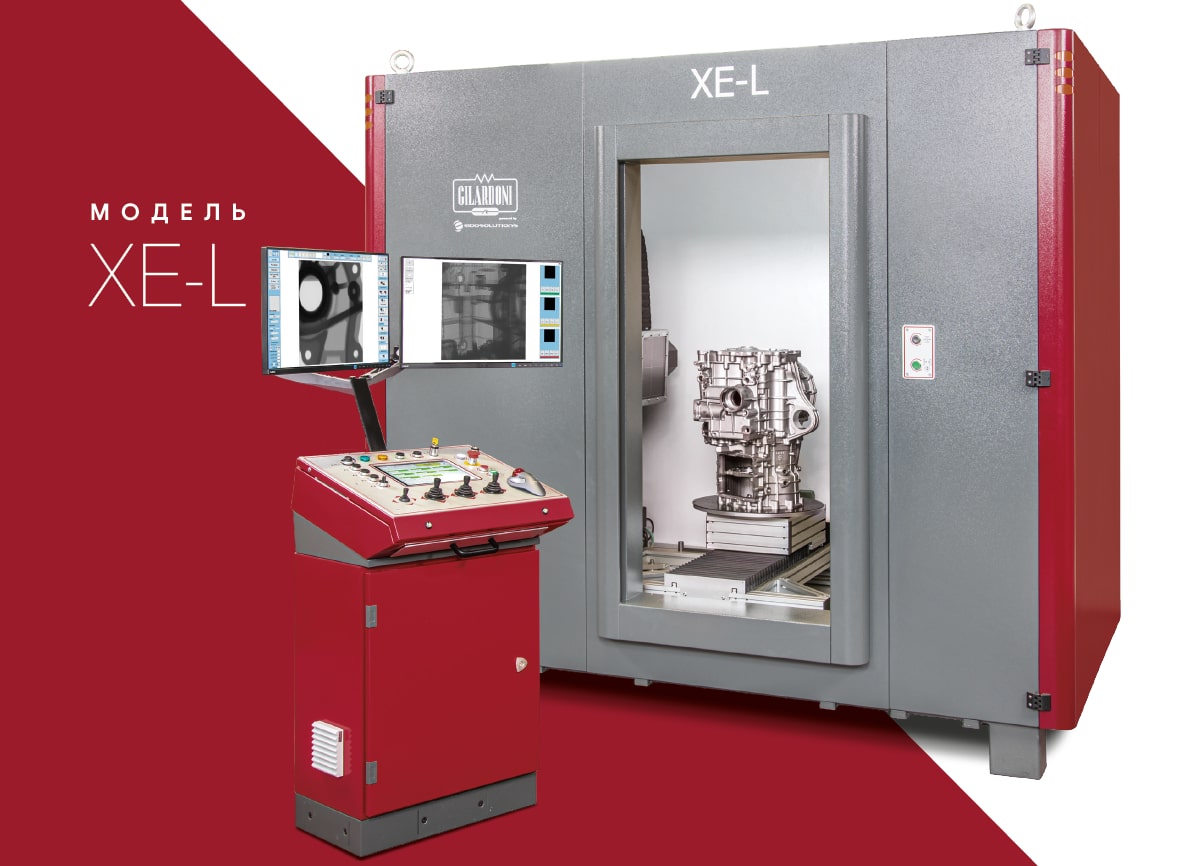

Рентгенотелевизионная система XE-L

Инновационное решение в области рентгеновского контроля в промышленности

XE-L - это стандартная система Gilardoni высочайшего качества, с большой зоной контроля и свинцовым экраном для защиты до 225 кВ, что делает ее пригодной для исследования широкого спектра объектов. В базовой конфигурации рентгеновский кабинет XE-L оснащён источником рентгеновского излучения MINIFUOQUE 160 кВ или 225 кВ, может быть дооснащён источником рентгеновского излучения MICROFUOQUE для анализа с высоким разрешением мелких деталей или деталей размером в несколько микрон.

Использование цифровой панели в качестве системы сбора данных, а также современного программного обеспечения для обработки и запатентованных фильтров позволяет получать высококачественные изображения. Надёжная 7-осевая система манипуляции использует бесщёточные двигатели с многооборотными абсолютными энкодерами, что позволяет использовать её без каких-либо операций сброса после включения питания или перезагрузки.

Дополнительная функция X-WIDE VIEW позволяет расширить поле зрения до 16" даже при использовании 8" датчиков. Эта модель легко дорабатывается и модифицируется для дальнейшего увеличения зоны контроля и расширения решаемых задач.

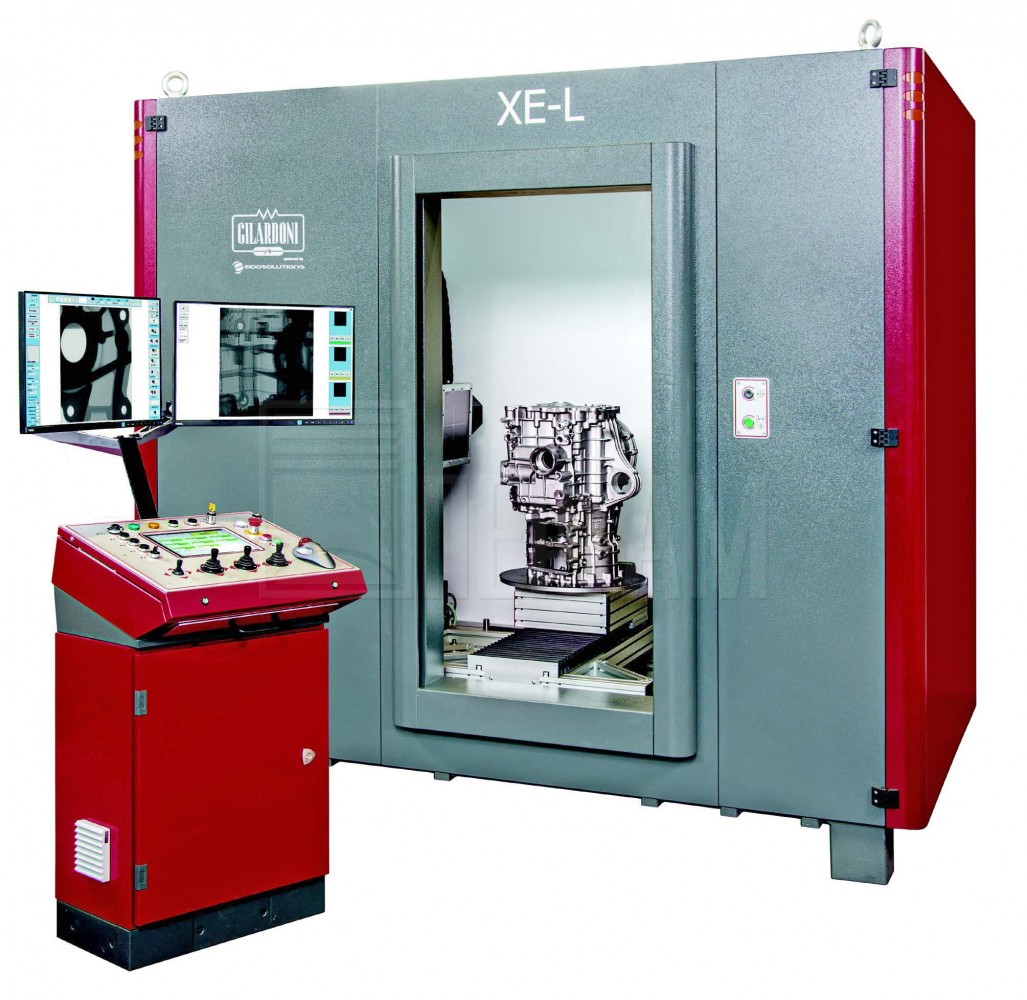

Промышленная рентгенотелевизионная кабина Gilardoni XE-L

Основные характеристики

• Гибкость;
• Модульность;
• Высокое качество изображения;
• Усовершенствованный манипулятор;
• Легкая загрузка объектов;
• Интуитивно понятное управление через сенсорный экран;
• Стандартное программное обеспечение для обработки изображений на отдельном мониторе;
• Низкие эксплуатационные расходы;
• Безопасность оператора;
• Большая зона контроля;
• Подключение к информационным системам;
• Проникающая способность: алюминий до 160 мм, сталь до 30 мм;
• Размер образца: до Ø 700 мм × 1200 мм;
• Стандартное экранирование свинцом до 225 кВ.

СТАНДАРТНАЯ КОНФИГУРАЦИЯ И ВОЗМОЖНОСТИ

• МОДУЛЬНОСТЬ

  Модульная конструкция позволяет включать дополнительные компоненты и функции в исходную конфигурацию. Это делает XE-L чрезвычайно адаптивной системой, способной настраиваться на новые задачи.

• НАДЁЖНОСТЬ

  Прочная конструкция кабинета и его составных частей в дополнение к строгой системе контроля и тестирования в процессе производства обеспечивает высокую надежность оборудования.

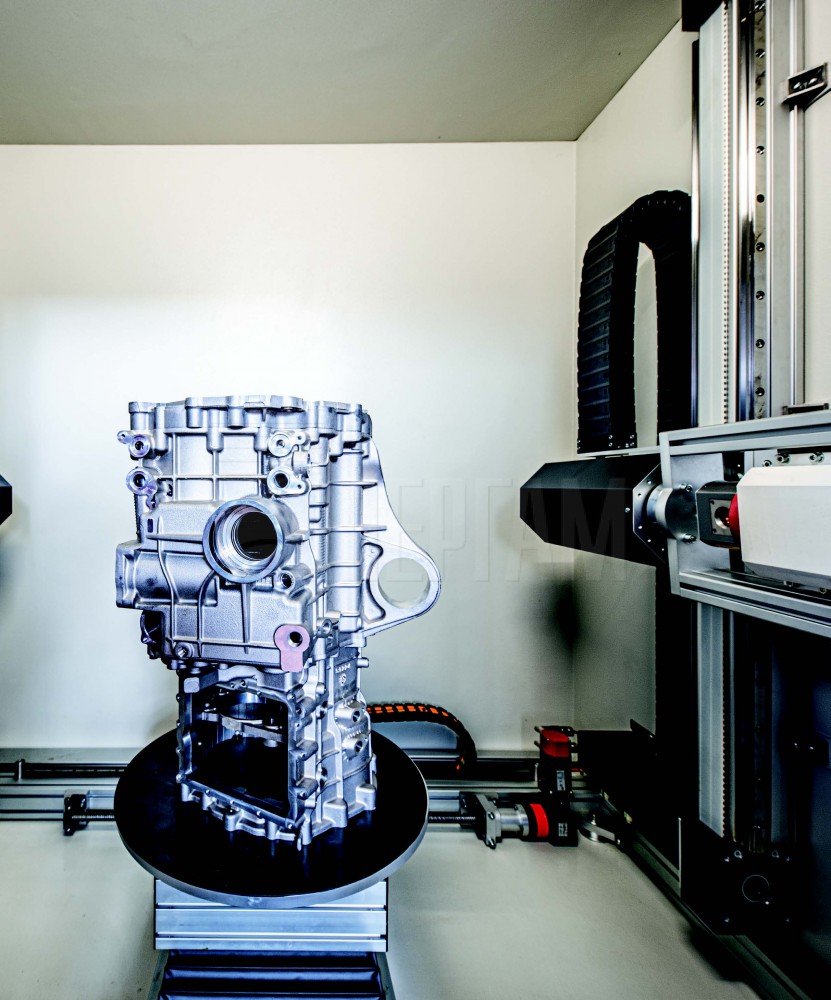

• УСОВЕРШЕНСТВОВАННАЯ СИСТЕМА МАНИПУЛЯТОРА

  7-осевая система позиционирования использует бесщеточные двигатели с кодировщиками положения, которые позволяют использовать оборудование без перезагрузки после выключения или сброса установок системы.

• СТАНДАРТНОЕ ЭКРАНИРОВАНИЕ СВИНЦОМ 225 КВ

  Экранирование свинцом делает возможным последующее увеличение напряжения источника рентгеновского излучения без замены оборудования.

• ВЫСОКОЕ КАЧЕСТВО ИЗОБРАЖЕНИЯ

  Достигается за счет использования матричного цифрового детектора для получения изображения. В сочетании с современным программным обеспечением для обработки изображений и патентованными программными фильтрами.

• ФИЛЬТРЫ

  Обработка изображений с помощью фильтров позволяет просматривать данные, не видимые на мониторах и не воспринимаемые человеческим глазом. Это позволяет автоматически улучшать информацию, содержащуюся в полученном цифровом изображении.

• ПРОСТОТА ИСПОЛЬЗОВАНИЯ

  Программное обеспечение разработано так, чтобы быть простым и интуитивно понятным. Аналоговые джойстики позволяют управлять скоростью движения по каждой оси вручную, позволяя оператору выполнять точное позиционирование или быстрые перемещения по мере необходимости.

• ПЕРЕДОВОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

  Управление программным обеспечением можно осуществлять с помощью сенсорного экрана. Обработка изображений отображается на отдельном мониторе.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Стандартная конфигурация может быть расширена дополнительными компонентами и функциями.

• ТОМОГРАФИЯ

  Программное обеспечение VG Studio, самое современное программное обеспечение для 3D- реконструкции и томографического анализа, доступное на рынке, может быть установлено по запросу. В зависимости от требований доступны пакеты, включающие различные модули:
  • Анализ пористости/включений;
  • Анализ толщины стенки;
  • Координатное измерение;
  • Фактическое/номинальное сравнение.

• БЫСТРОЕ СКАНИРОВАНИЕ

  Функция быстрого сканирования создает начальное трехмерное изображение всего за 20 секунд (с использованием специальных моделей детекторов).

• ШИРОКИЙ ЗАХВАТ ПО ГОРИЗОНТАЛИ

  Увеличивает поле зрения до 16 дюймов по горизонтали даже с 8 дюймовым детектором.

• ФУНКЦИЯ ФОКУСИРОВКИ РАССЕИВАНИЯ

  Устраняет помехи от рассеянного и отраженного излучения, повышая разрешение, однородность и контрастность рентгеновского изображения.

ПРИМЕНЕНИЕ

Рентгенотелевизионная кабина XE-L применяется в разных отраслях экономики.

• АВТОМОБИЛЬНАЯ ПРОМЫШЛЕННОСТЬ;
• АЭРОКОСМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ;
• ЛИТЕЙНОЕ ПРОИЗВОДСТВО;
• ТРУБОПРОВОДЫ;
• КОНСТРУИРОВАНИЕ;
• РЕЗИНА И ПЛАСТИК;
• ЭЛЕКТРОНИКА;
• НАУЧНЫЕ ИССЛЕДОВАНИЯ;
• ОБРАТНЫЙ ИНЖИНИРИНГ.
