Рентгеновская кабина XE-XL

Рентгеновская установка для производственных предприятий

В Италии рентгеновская кабина XE-XL наиболее востребована у представителей автомобильной промышленности, которые занимаются производством запчастей и различных компонентов для автомобилей и спецтехники. На производственных предприятиях система используется для контроля алюминиевых отливок, компонентов двигателей и конструкционных деталей.

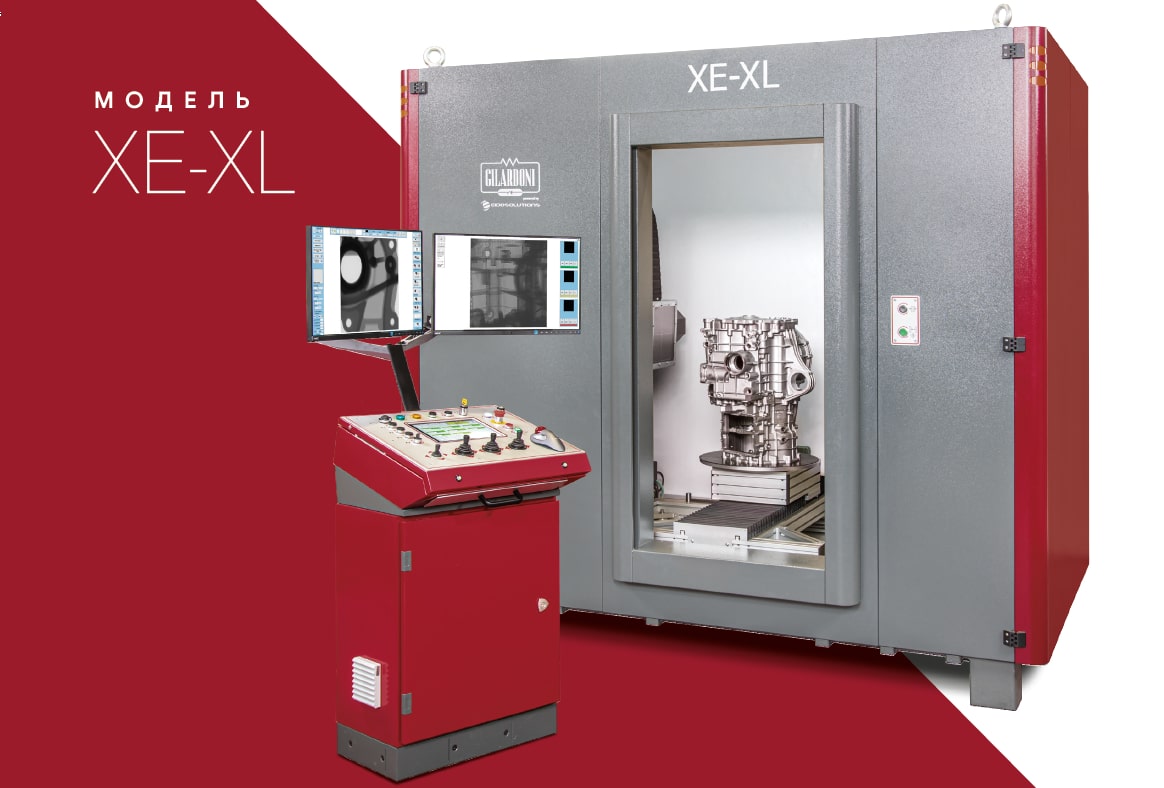

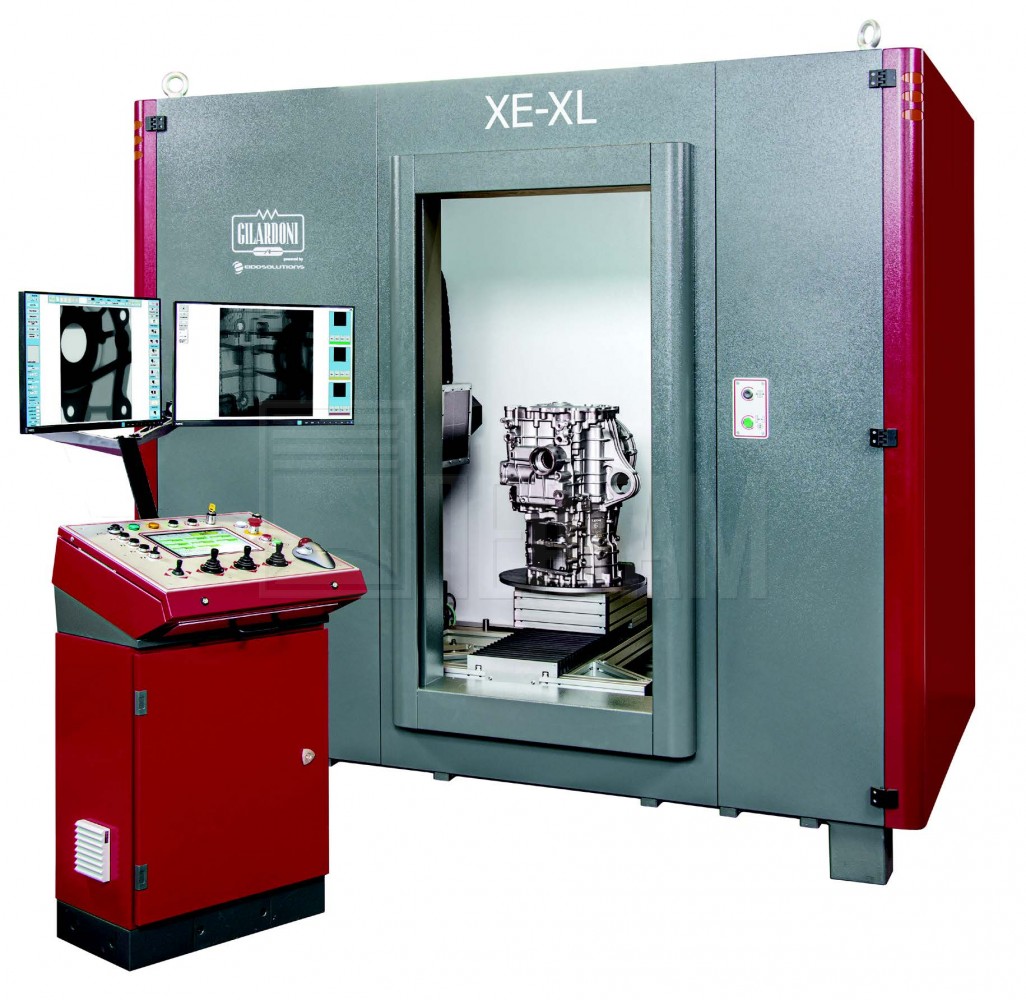

Промышленная рентгеновская установка Gilardoni XE-XL

Основные характеристики

• Гибкость;
• Модульность;
• Высокое качество изображения;
• Усовершенствованный манипулятор;
• Легкая загрузка объектов;
• Интуитивно понятное управление через сенсорный экран;
• Стандартное программное обеспечение для обработки изображений на отдельном мониторе;
• Низкие эксплуатационные расходы;
• Безопасность оператора;
• Большая зона контроля;
• Подключение к информационным системам;
• Проникающая способность: алюминий до 160 мм, сталь до 30 мм;

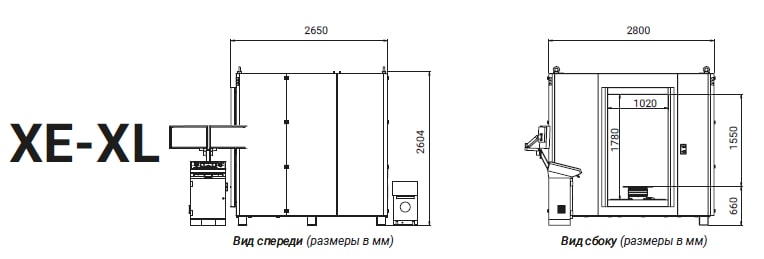

• Размер образца: до Ø 1000 мм × 1500 мм;
• Максимальная масса образца 120 кг;
• Стандартное экранирование свинцом до 225 кВ.

СТАНДАРТНАЯ КОНФИГУРАЦИЯ И ВОЗМОЖНОСТИ

• МОДУЛЬНОСТЬ

  Модульная конструкция позволяет включать дополнительные компоненты и функции в первоначальную конфигурацию. Это делает XE-XL чрезвычайно адаптивной системой, способной настраиваться на новые задачи.

• НАДЁЖНОСТЬ

  Конструкция шкафа и его механических компонентов в сочетании со строгим контролем качества и испытаниями на этапе производства обеспечивают высокую надежность оборудования.

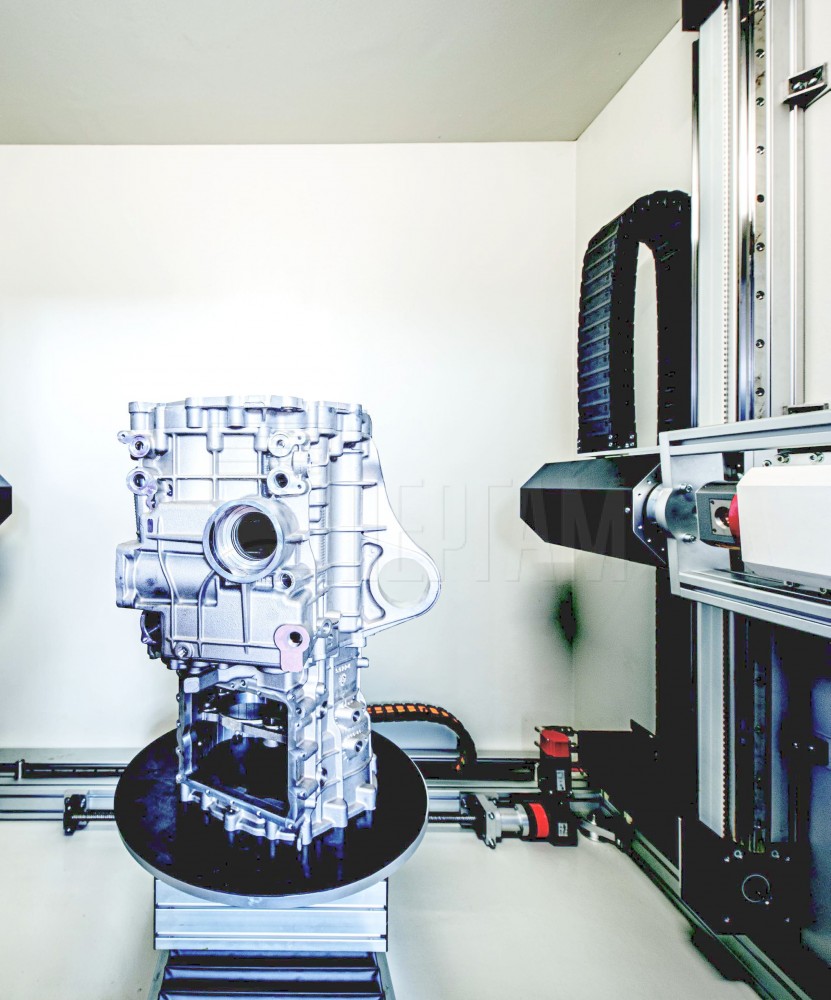

• УСОВЕРШЕНСТВОВАННЫЙ МАНИПУЛЯТОР

  7-осевая система позиционирования использует бесщёточные двигатели с кодировщиками положения, которые позволяют использовать оборудование без перезагрузки после выключения или сброса установок системы.

• СТАНДАРТНОЕ ЭКРАНИРОВАНИЕ СВИНЦОМ 225 кВ

  Экранирование свинцом делает возможным последующее увеличение напряжения источника рентгеновского излучения без замены оборудования.

• ВЫСОКОЕ КАЧЕСТВО ИЗОБРАЖЕНИЯ

  Достигается за счет использования матричного цифрового детектора в сочетании с современным программным обеспечением для обработки изображений и патентованными программными фильтрами.

• ПРОСТОТА ИСПОЛЬЗОВАНИЯ

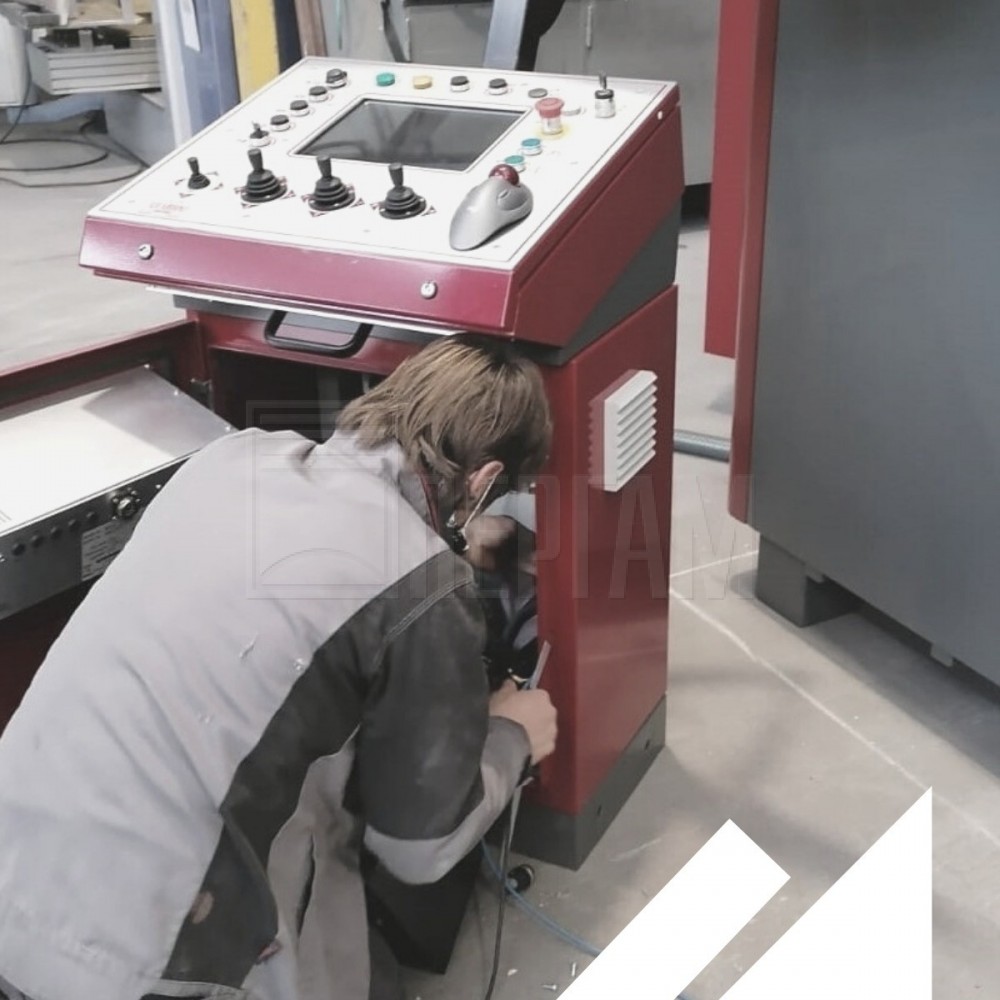

  Программное обеспечение разработано так, чтобы быть простым и интуитивно понятным. Аналоговые джойстики позволяют управлять скоростью движения по каждой оси вручную, позволяя оператору выполнять точное позиционирование или быстрые перемещения по мере необходимости.

• ФИЛЬТРЫ

  Обработка изображений с помощью фильтров позволяет просматривать данные, не видимые на мониторах и не воспринимаемые человеческим глазом. Это позволяет автоматически улучшать информацию, содержащуюся в полученном цифровом изображении.

• ПЕРЕДОВОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

  Управление программным обеспечением можно осуществлять с помощью сенсорного экрана. Обработка изображений отображается на отдельном мониторе.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Стандартная конфигурация может быть расширена дополнительными компонентами и функционалом. Инновации в промышленной рентгенографии.

• ТОМОГРАФИЯ

  Программное обеспечение VG Studio, самое современное программное обеспечение для 3D- реконструкции и томографического анализа, доступное на рынке, может быть установлено по запросу. В зависимости от требований доступны пакеты, включающие различные модули:
  • Анализ пористости/включений;
  • Анализ толщины стенки;
  • Координатное измерение;
  • Фактическое/номинальное сравнение.

• БЫСТРОЕ СКАНИРОВАНИЕ

  Функция быстрого сканирования создает начальное трехмерное изображение всего за 20 секунд (с использованием специальных моделей детекторов).

• УЛУЧШЕННОЕ КАЧЕСТВО ИЗОБРАЖЕНИЯ

  И без того высокое качество изображения, полученное за счет использования цифровой панели и фирменных программных фильтров, может быть дополнительно улучшено за счет установки дополнительного линейного датчика. Это улучшает качество томографических снимков за счет уменьшения артефактов при одновременном увеличении максимальной области сканирования.

• ШИРОКИЙ ЗАХВАТ ПО ГОРИЗОНТАЛИ

  Увеличивает поле зрения до 16 дюймов по горизонтали даже с 8 дюймовым детектором.

• ФУНКЦИЯ ФОКУСИРОВКИ РАССЕИВАНИЯ

  Устраняет помехи от рассеянного и отраженного излучения, повышая разрешение, однородность и контрастность рентгеновского изображения.

ПРИМЕНЕНИЕ

Рентгенотелевизионная кабина применяется в разных отраслях экономики.

• АВТОМОБИЛЬНАЯ ПРОМЫШЛЕННОСТЬ;
• АЭРОКОСМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ;
• ЛИТЕЙНОЕ ПРОИЗВОДСТВО;
• ТРУБОПРОВОДЫ;
• КОНСТРУИРОВАНИЕ;
• РЕЗИНА И ПЛАСТИК;
• ЭЛЕКТРОНИКА;
• НАУЧНЫЕ ИССЛЕДОВАНИЯ;
• ОБРАТНЫЙ ИНЖИНИРИНГ.
