Эти детекторы обеспечивают динамический диапазон свыше 88 дБ и частоту кадров до 30 кадр/с. Детектор XRD 1611 xP поддерживает широкий диапазон уровней энергии от 20 кВ до 15 MВ и
доступен с несколькими типами сцинтилляторов. Системная интеграция осуществляется через
оптический фрейм-граббер (устройство захвата изображения) с заказным стекловолоконным
интерфейсом. Фрейм-граббер имеет программируемую логическую интегральная схему (FPGA) и 256 Мб RAM для выполнения встроенной коррекции, включая многократную корректировку
усиления при 10 уровнях сигнала. Быстрая системная интеграция выполняется путем передачи данных через гигабитный Ethernet-интерфейс, встроенный триггер и схему синхронизации
рентгеновского излучения, а также обширную библиотеку программ для получения и обработки изображений.

Имея широкий диапазон энергий, регулируемую частоту кадров и различные типы сцинтилляторов,
детектор XRD 1611 xP компании PerkinElmer соответствует требованиям применения в промышленном неразрушающем контроле, а также в различных научных исследованиях.

Мы имеем свыше 20 лет практического партнерства с производителями оборудования по интеграции плоскопанельных детекторов рентгеновского излучения в сложные и ответственные системы и можем адаптировать наши изделия к вашим специфическим требованиям. Позвольте нашей
профессиональной экспертизе с использованием цифровых изображений работать на вас.

Характеристики и достоинства

Матрица содержит более 16 миллионов
пикселей
Шаг пикселей детектора 100 мкм
До 65536 уровней серого цвета
Сверхвысокая чувствительность
Прямое изображение при частоте 30 кадр/с
Приемлем для широкого диапазона энергий
рентгеновского излучения
Выбор настроек усиления
Гальваническая развязка за счет
оптоволоконного интерфейса

Области применения

Неразрушающий контроль
Метрология
Научные исследования

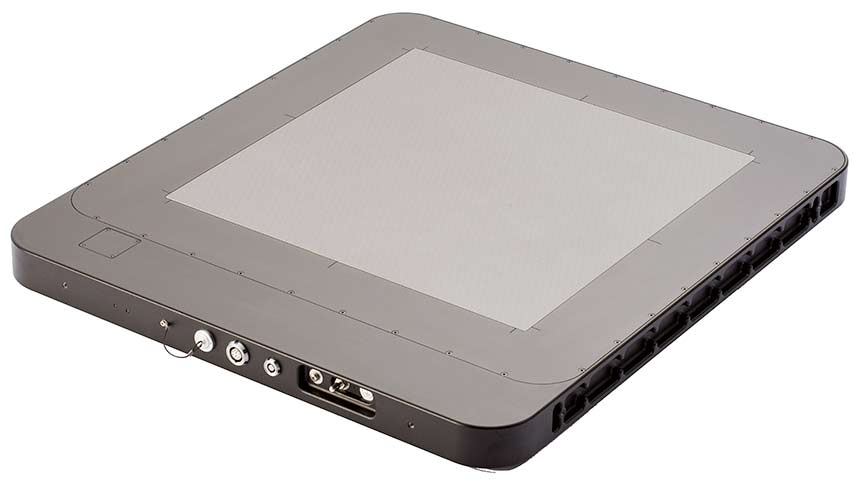

Технические характеристики XRD 1611 xP

Технические характеристики

Сенсор
Панель	Активная TFT / диодная матрица на базе аморфного кремния на единой подложке
Сцинтиллятор	Прямое осаждение CsI:Tl или различные флуоресцентные экраны на основе Gd2O2S:Tb
Формат матрицы	4096 × 4096 при шаге пикселей 100 мкм
Общая площадь	409.6 × 409.6 мм2
Электроника
Электрометрический усилитель	Специализированные заказные малошумящие интегральные схемы 32 х 128 каналов с 6 установками усиления, выбираемыми пользователем.
АЦП	16 бит
Режим считывания	Матрица	Пиксель (мкм2)	Кадр/с
	4096 × 4096	100 х 100	3.75
	2048 х 2048	200 х 100	15
	1024 х 1024	400 х 400	30

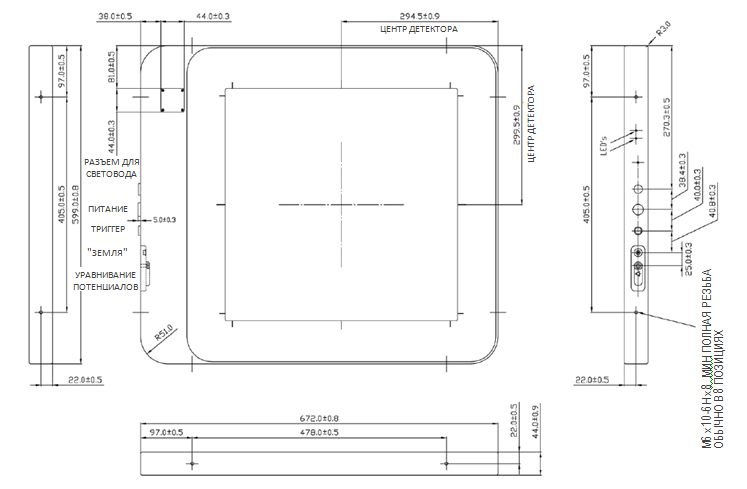

Механические характеристики
Размеры	672 мм × 599 мм × 44 мм
Масса	25 кг
Материал корпуса	x = А, алюминий: x = C, входное окно из углеродного волокна
Связь
Интерфейс данных	Разъем для оптоволоконного кабеля (световода)
Интерфейс для рентгеновского контроля	Встроенный разъем для управления запуском рентгеновского контроля
Программа	Поддержка 32 и 64 битовых ОС Windows
Параметры качества изображения
Динамический диапазон	> 88 дБ
Энергия	20 кэВ – 15 МэВ
Задержка	< 8% 1-го кадра
Параметры окружающей среды
Температура	10 – 35°C (рабочая), -10 – 50°C (хранения)
Влажность	Относительная влажность 10 – 90% (без конденсации)
Вибростойкость	В соответствии с IEC 60068-6 (10-150 Гц, 0.5 g)
Ударопрочность	В соответствии с IEC 60068-27 (11 мс, 2 g)
Электропитание
Источник питания	Блок питания XRD-EPS 215 Вт
Мощность рассеяния	90 Вт
Нормативные документы
Стандарты *	IEC/EN-60950-1
Нормативы	CE, RoHS (Директива ЕС по ограничению использования опасных веществ)

¹ Если не указано другое, то плоскопанельные детекторы рентгеновского излучения компании PerkinElmer предназначены для интеграции в изделия производителей
рентгенографических систем. Производители этих систем несут полную ответственность за проверку соответствия всем применимым нормативным требованиям и надежности своих изделий. Содержание этого документа может быть изменено без предварительного уведомления.

* Протестирован.
