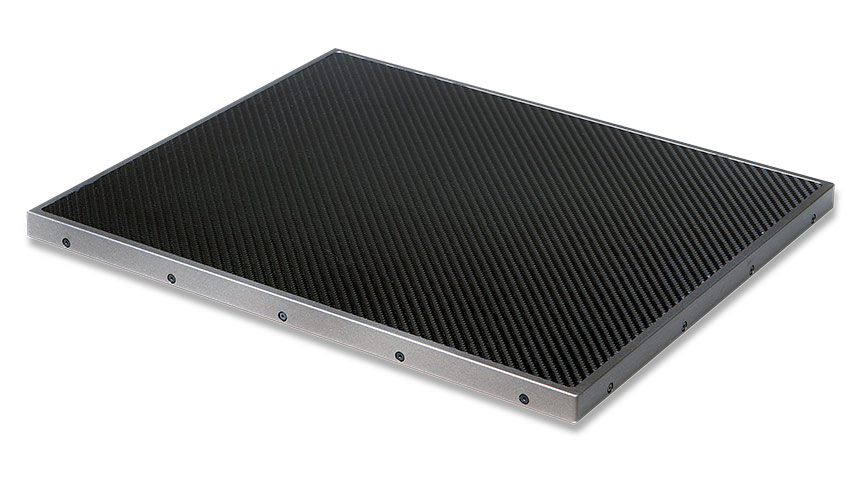

Имея матрицу изображений с 15 миллионами пикселей, лучший в своем классе шаг пикселей 100 мкм и сцинтиллятор CsI прямого осаждения, детектор XRpad 4336 компании PerkinElmer обеспечивает получение изображения исключительно высокого качества. При этом он обеспечивает реальную область изображения 35 х 43 см в соответствии со стандартом ISO 4090 для кассет и имеет съемную аккумуляторную батарею. Целиковая конструкция из углеродного волокна передней и задней частей корпуса обеспечивает простую установку на место и очистку. Функция автоматического определения экспозиции упрощает интеграцию.

Мы имеем свыше 20 лет практического партнерства с заказчиками в разработке изделий для широкого спектра практических задач применения рентгеновского излучения. Позвольте нашей профессиональной экспертизе с использованием цифровых изображений работать на вас.

Характеристики и достоинства

Детектор кассетного размера по ISO 4090
Действительное изображение 35 см х 43 см
Высокое разрешение с шагом пикселей 100 мкм
До 65536 уровней серого цвета
Автоматическое определение экспозиции AED (Automatic Exposure Detection)
Прямое осаждение CsI для получения
исключительно высокого качества изображения
Беспроводная связь стандарта 802.11n
Изображение статуса
Подзаряжаемые батареи
Дополнительный разъем для питания и
передачи данных
Встроенная память для сохранения изображений

Области применения ¹

Цифровая радиография

¹ Если не указано другое, то плоскопанельные детекторы рентгеновского излучения компании PerkinElmer предназначены для интеграции в изделия производителей рентгенографических систем. Производители этих систем несут полную ответственность за проверку соответствия всем применимым нормативным требованиям и надежности своих изделий

Технические характеристики XRpad 4336

Технические характеристики

Сенсор
Панель	Активная TFT / диодная матрица на базе аморфного кремния на единой подложке
Сцинтиллятор	Прямое осаждение CsI:Tl
Формат матрицы	3556 × 4320 пикселей
Шаг пикселей	100 мкм
Электроника
Электрометрический усилитель	Малошумящие интегральные схемы установками усиления, выбираемыми пользователем.
АЦП	16 бит
Время передачи изображения	Проводная связь: 500 мс; беспроводная связь: 3000 мс
Встроенная память	1 Гб DDR3, 4 Гб карта SDHC
Механические характеристики

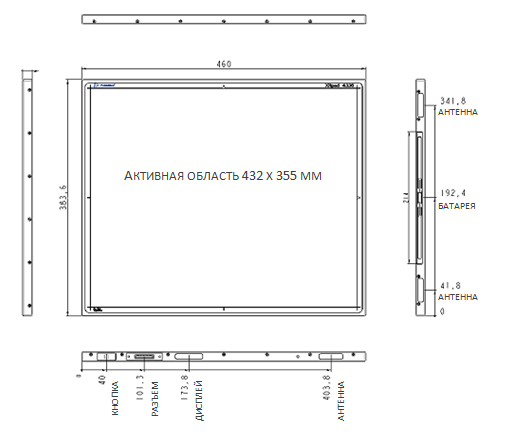

Размеры	По ISO 4090 для кассет размером 35 см × 43 см
Активная область	355 мм × 432 мм
Габаритные размеры	384 мм (ширина) × 460 мм (длина) × 15 мм (высота)
Масса	3.8 кг
Материал корпуса	Передняя и задняя части из углеродного волокна
Связь
Отображение статуса	OLED-дисплей с WiFi, батарея и индикаторы сенсора
Беспроводной интерфейс данных	Стандарт 802.11n WiFi
Проводной интерфейс данных	Гигабитный Ethernet через дополнительный кабель питания и связи
Интерфейс для рентгеновского контроля	Встроенный разъем для управления запуском рентгеновского контроля. Автоматическое определение экспозиции
Параметры качества изображения
Предельное разрешение	5 пар линий/мм
Типичная контрастная передаточная функция (MTF)	70% (1 пара линий/мм), 40% (2 пары линий/мм), 15% (4 пары линий/мм) для RQA5
Типичная квантовая эффективность регистрации (DQE)	75% (0 пар линий/мм), 60% (1 пара линий/мм), 40% (3 пары линий/мм) для RQA5
Диапазон энергии	20кэВ– 150 МэВ
Параметры окружающей среды
Температура	10 – 35°C (рабочая)
Влажность	Относительная влажность 30 – 70% (без конденсации)
Электропитание
Батарея питания	Аккумуляторная батарея 11.1 В
Зарядное устройство для батареи	Внешнее зарядное устройство с двумя отсеками, 100-240 В переменного тока 50/60 Гц
Блок сопряжения и питания	Дополнительный интерфейсный процессор с внешним блоком питания 100-240 В переменного тока, гигабитный Ethernet и интерфейс для рентгеновского контроля
Нормативные документы
Стандарты	IEC 60601-1, IEC 60601-1-2, IEC 60601-1-6, FCC 47CFR PT 15, FCC OET 65C, ETSI EN 301 893, EN 62311 ISO 10993-5, ISO 10993-10, CE
