Дефектоскоп Olympus NDT EPOCH 1000i

Olympus NDT EPOCH 1000i — дефектоскоп на фазированных решетках

Переносной дефектоскоп EPOCH 1000i позволяет проводить неразрушающий контроль в соответствии со всеми стандартами и нормами ультразвуковых исследований, при этом применяя расширенные возможности фазированных решеток. Основное предназначение дефектоскопа — контроль сварных швов (в т.ч. по AWS D1.1/D1.5), литых и кованых изделий, а также поиск дефектов и отслоений в композитных материалах.

Дефектоскопы EPOCH 1000 сочетают в себе традиционный ультразвук нового поколения и возможности визуализации фазированных решёток. Модели EPOCH 1000, 1000iR и 1000i оснащены экраном VGA с высоким качеством изображения при ярком солнечном свете. Ручка прокрутки и курсорные кнопки по обеим сторонам экрана дают больше возможностей для настройки параметров и навигации в интерфейсе прибора. Кроме того, приборы соответствуют требованиям стандарта EN12668-1. В дополнение к традиционному ультразвуку нового поколения в модели EPOCH 1000i присутствуют полнофункциональные возможности визуализации фазированных решёток.

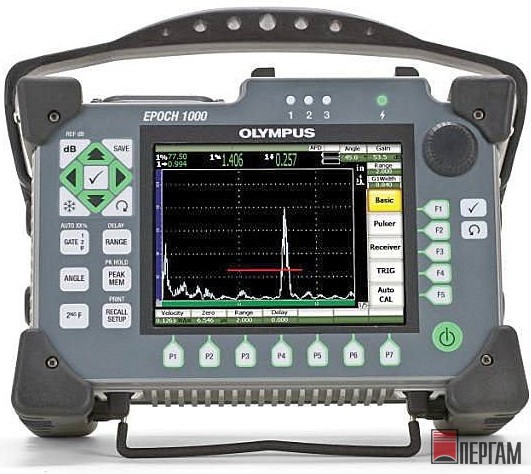

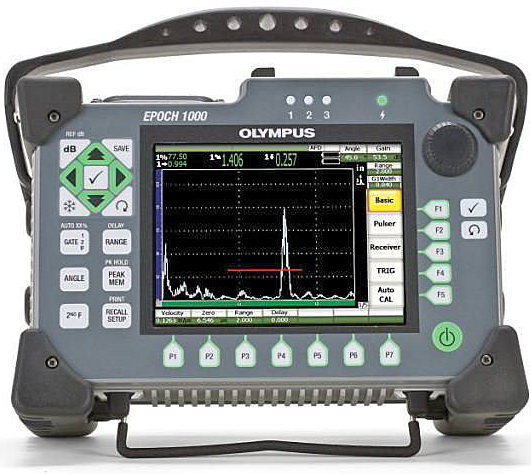

EPOCH 1000 - УЗК НОВОГО ПОКОЛЕНИЯ
EPOCH 1000 - это ультразвуковой дефектоскоп в расширенным набором функций УЗК и возможностью активации фазированных решёток в специализированном центре обслуживания Olympus.

EPOCH 1000iR - УЗК НОВОГО ПОКОЛЕНИЯ + ПОДДЕРЖКА ФР
EPOCH 1000iR обладает всеми функциями EPOCH 1000, а также позволяет удалённо активировать функцию фазированных решёток.

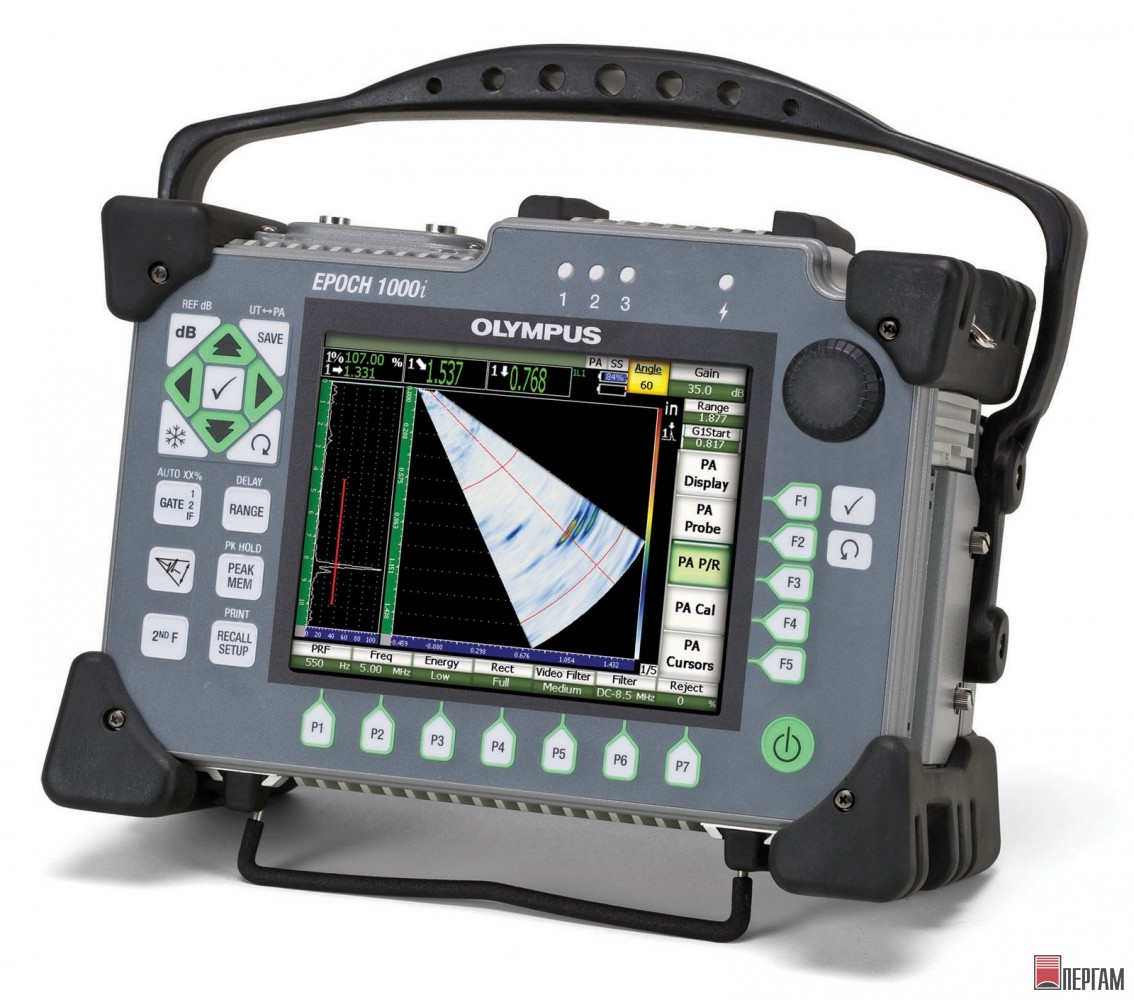

EPOCH 1000i - УЗК НОВОГО ПОКОЛЕНИЯ + ФИЗИРОВАННЫЕ РЕШЕТКИ
В EPOCH 1000i, в дополнение ко всем основным функциям EPOCH 1000, также встроена и активизирована функция фазированных решёток.

Применение дефектоскопа

• контроль сварных швов
• контроль и определение размеров трещин
• Энергетическая промышленность
• контроль сварных швов AWS D1.1/D1.5
• контроль литых и кованых изделий
• определение размеров дефектов по АРД-диаграммам
• Использование с промышленными системами контроля и сканерами
• обнаружение дефектов и отслоений в композитах
• аэрокосмическая промышленность и техническое обслуживание
• автомобильная и транспортная промышленность

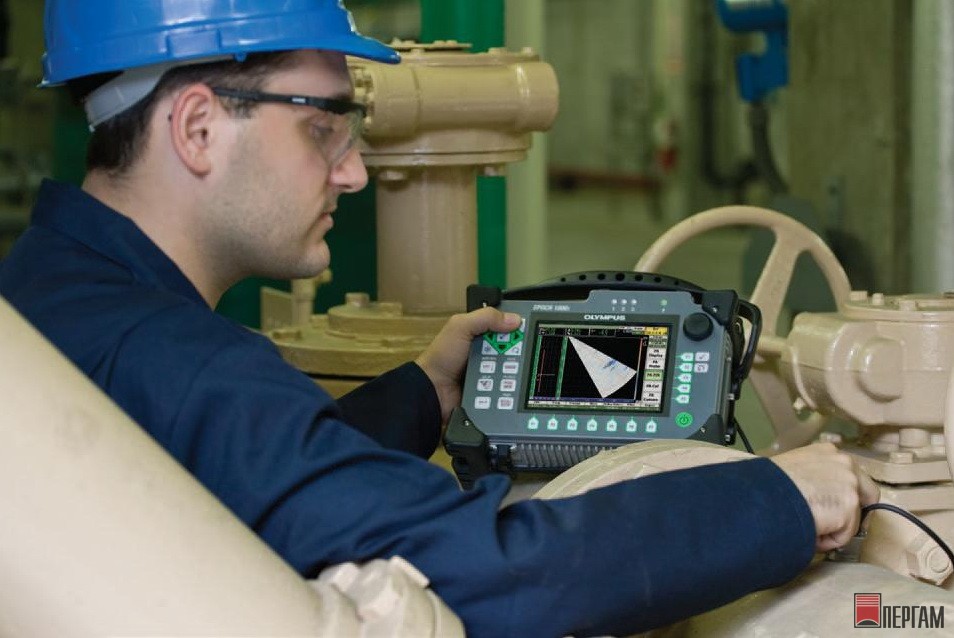

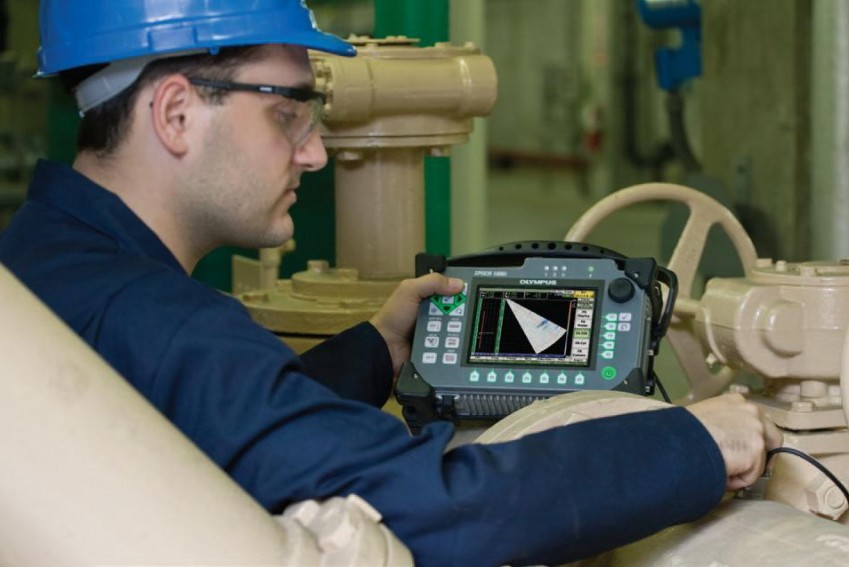

Переносной дефектоскоп для ручного контроля

Ультразвуковые дефектоскопы на фазированных решетках EPOCH 1000i соответствует евростандарту IP66. Измерительные приборы успешно прошли испытания на устойчивость к вибрациям и ударам, на безопасную эксплуатацию во взрывоопасной атмосфере и стабильно работали при самых разных температурах. Можно с полной уверенностью сказать, что новые дефектоскопы EPOCH 1000i созданы для работы в неблагоприятных условиях.

Оцените преимущество фазированных решеток

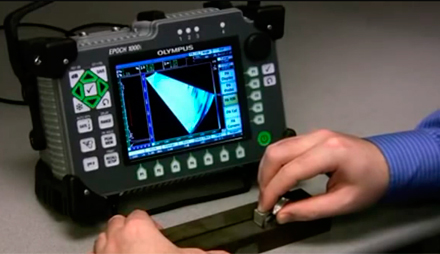

Благодаря фазированным решеткам повышается вероятность обнаружения дефектов. Одновременное сканирование множественными законами фокусировки под разными углами позволяет повысить КПД инспекции. Отпадает необходимость использования нескольких датчиков и призм. С помощью EPOCH 1000i можно проводить контроль в соответствии со стандартами ультразвуковых исследований, но с использованием возможностей визуализации фазированных решёток. EPOCH 1000i поддерживает конфигурацию ФР 16:16, функции А-скана и S-скана (секторное сканирование), а также опорные и измерительные курсоры для измерения размеров дефекта. Среди стандартных функций EPOCH 1000i особо можно выделить DAC/ВРврЧ для каждого закона фокусировки. На основе кривой DAC и А-скана определяются параметры дефекта.

Модели EPOCH 1000, EPOCH 1000iR и EPOCH 1000i поддерживают широкий спектр функций традиционного ультразвука как для стандартных задач, так и для сложных случаев контроля. Эти портативные приборы могут интегрироваться в небольшие системы высокоскоростного сканирования с традиционным ультразвуком. Во всех стандартных комплектациях присутствуют такие функции, как: частота повторения зондирующего импульса (ЧЗИ) до 6 кГц для точного высокоскоростного сканирования со сбором информации "за один приём"; настраиваемый генератор прямоугольных импульсов с технологией PerfectSquare; цифровой приёмник с большим динамическим диапазоном, а также полный набор цифровых фильтров для обеспечения оптимального соотношения сигнал-шум.
