Дефектоскоп Silverwing ToFD Lite

Silverwing ToFD Lite

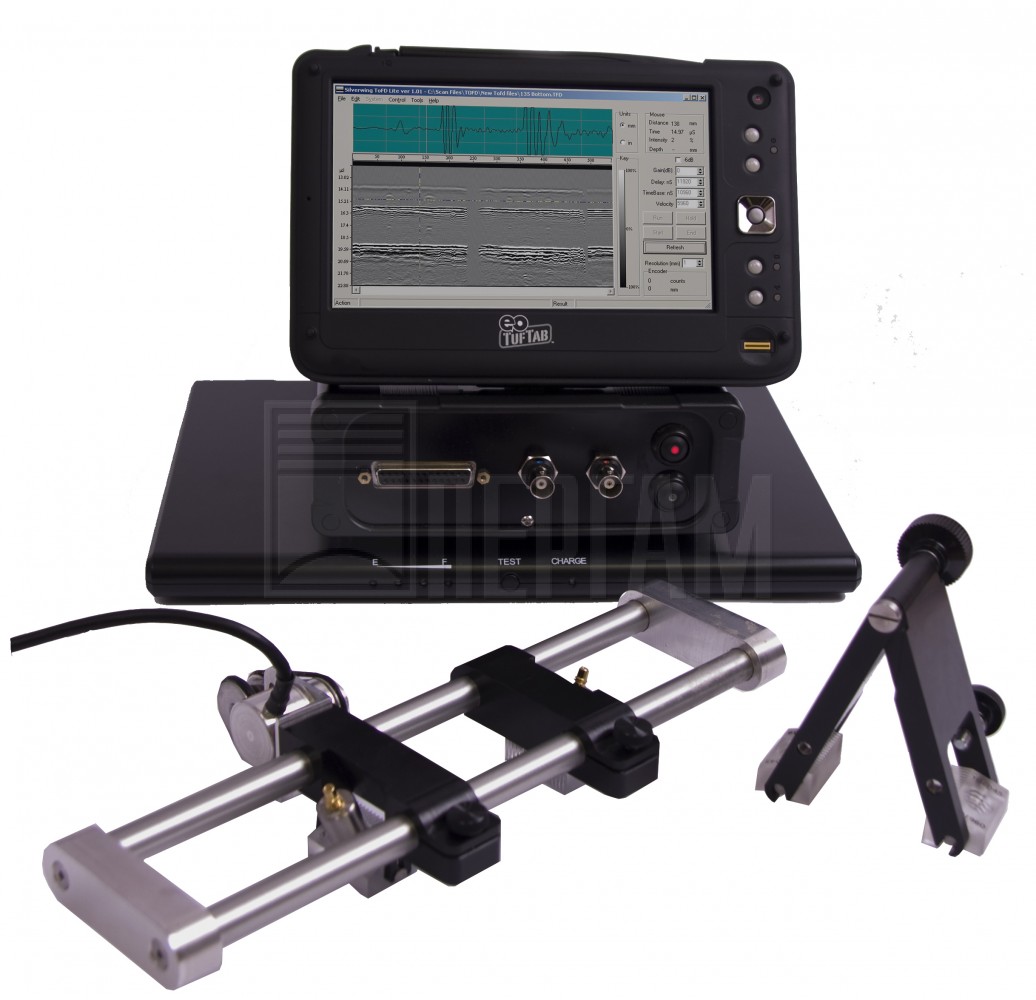

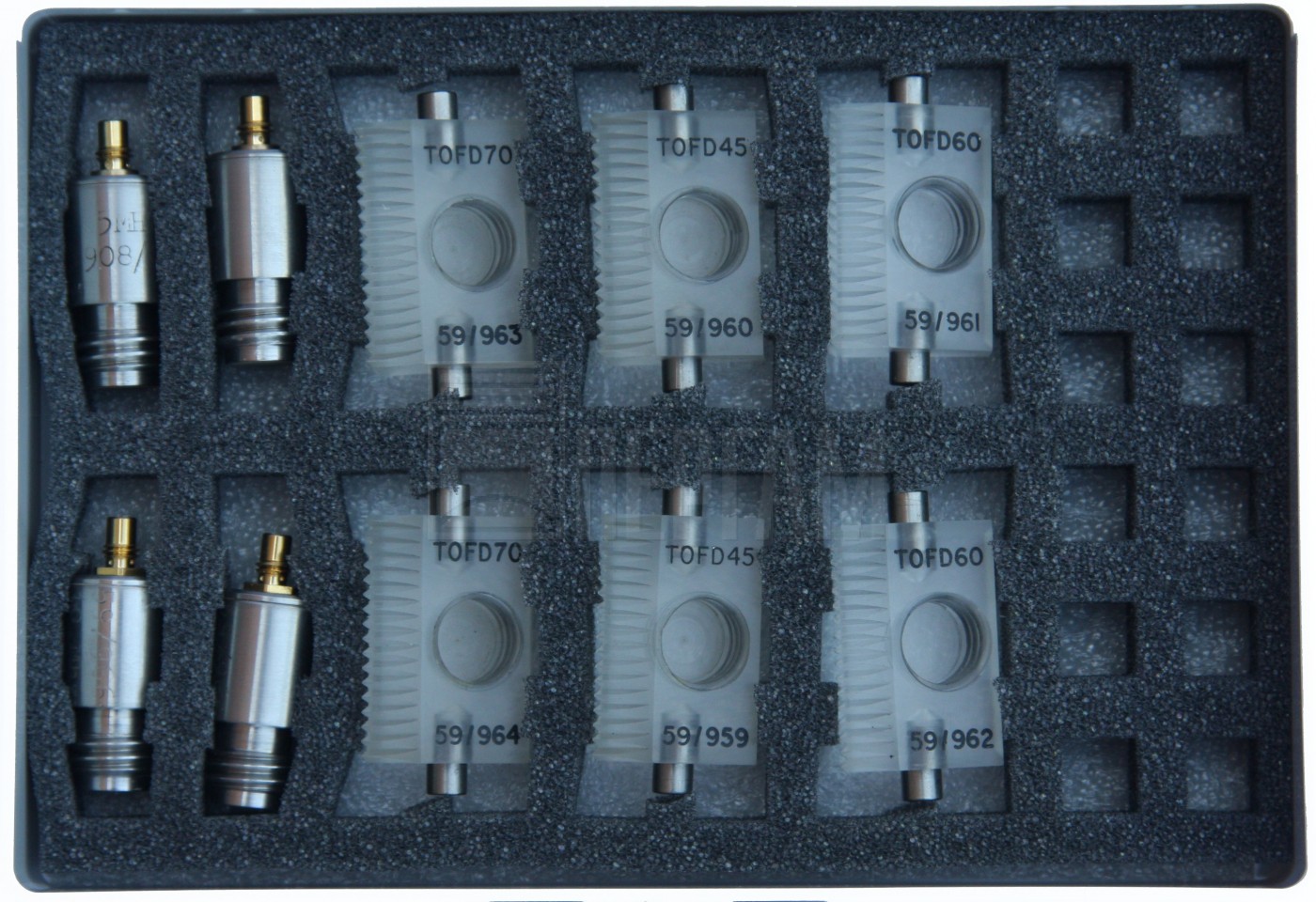

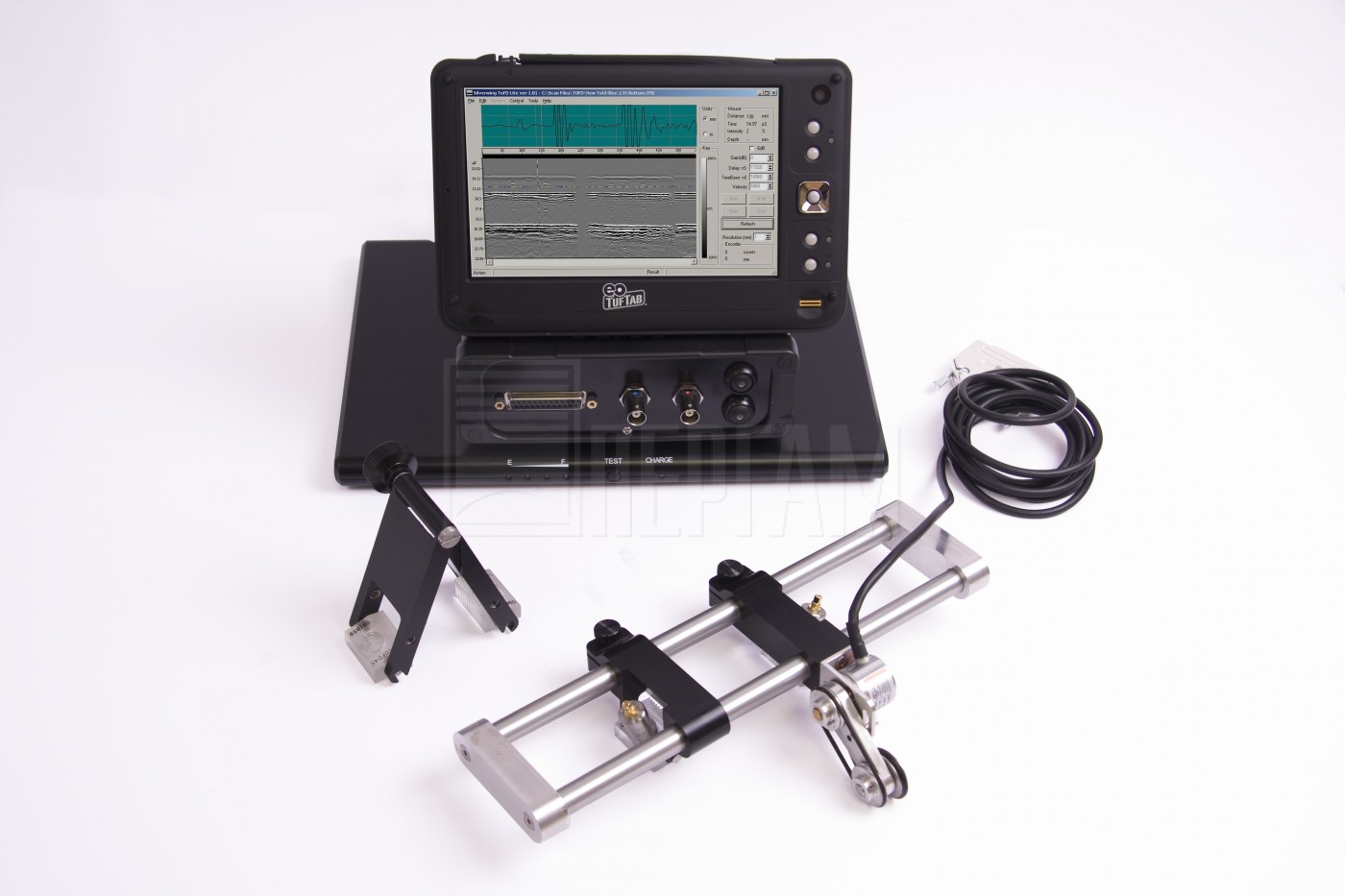

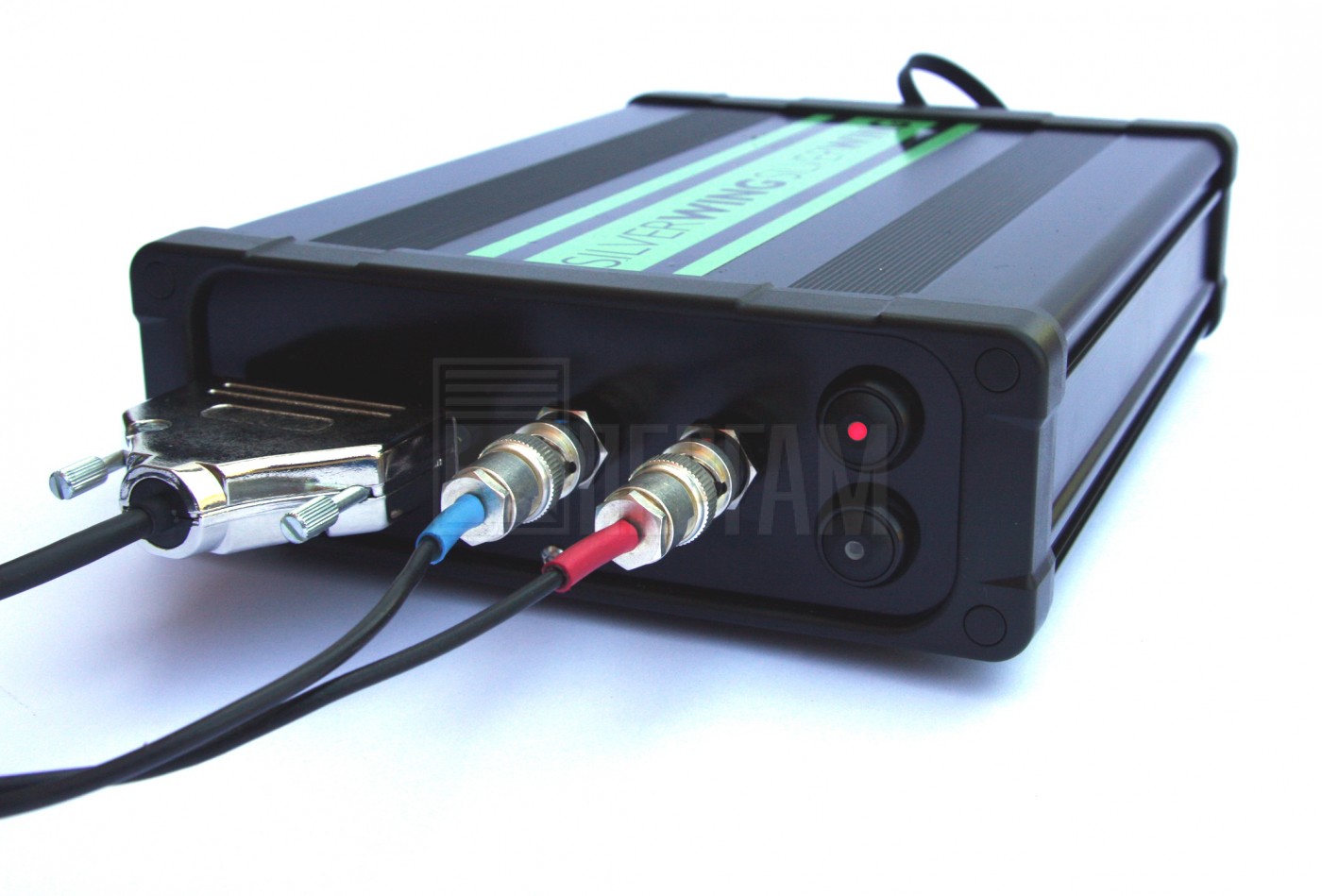

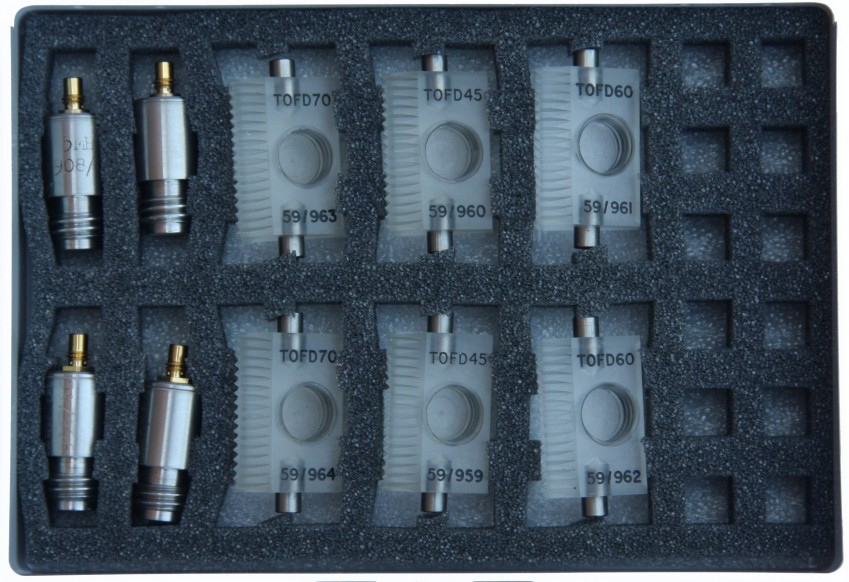

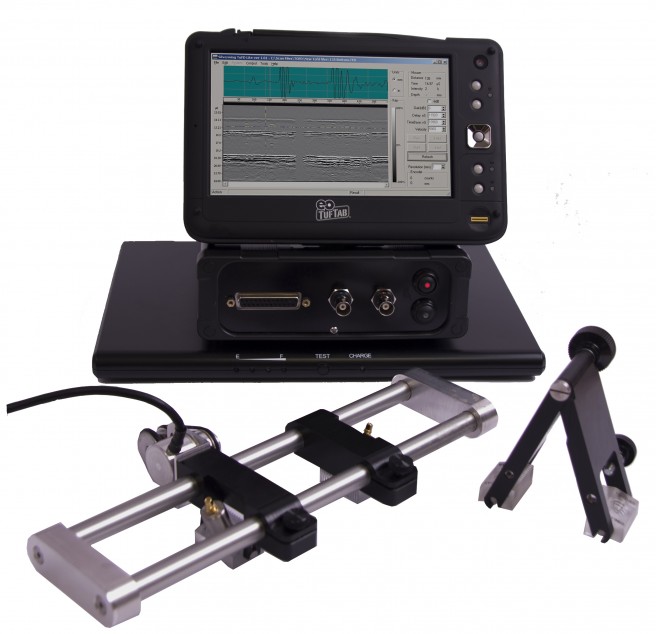

Недорогой портативный дефектоскоп для проверки качества стыкового сварного шва, избавляет от необходимости рентгеновского контроля. Ручная система с автономным питанием и сканером A или H-типа. Генератор-приемник и планшетный высокопрочный ПК обеспечивают контроль в реальном времени с полной визуализацией любого скана. УЗК сканер предельно легок в обращении и использует однокоординатный кодировщик и уникальные некомпозитные 5 и 10 МГц TOFD-датчики Silverwing и призмы с углами ввода в 45, 60 и 70 градусов.

Обзор технологии TOFD

• TOFD (дифракционно-временной метод контроля) — используемая десятилетиями традиционная технология УЗК. В плане теории, настройки и сбора данных она проще, чем контроль фазированными решетками или традиционный «импульс-эхо» метод УЗК.
• Практический опыт в проведении TOFD-контроля во многом определяет стратегию анализа и инспекции, включая выбор ПЭП и конфигурации зон в толстых образцах, где требуется несколько TOFD групп.
• Наличие правильной методики и оборудования упрощает обучение и позволяет ознакомиться с настройками TOFD группы и сбора данных в течение нескольких дней.
• Экспертный анализ и возможность выявления, оценки размера и параметров дефекта, а также прием или отбраковка сварных швов — это результат непрерывной выработки навыка. Здесь чрезвычайно важна точная аппаратура и опыт работы с определенной геометрией разделки шва и технологией сварки.
• В TOFD преобразователях предусмотрен высокий уровень затухания и широкая полоса пропускания для низкоуровневых продольных волн в стали.
• Наиболее распространены TOFD ПЭП с частотой 10-15 МГц. Меньшие частоты используются для контроля в нескольких зонах, где требуются длинные УЗ-пути и большое межосевое расстояние (PCS).
• TOFD ПЭП обычно имеют малый диаметр для максимального расхождения луча и обеспечения большего покрытия. (Чем меньше диаметр, тем лучше расходится луч)
• Стандартный диаметр рассчитанного на одну зону TOFD ПЭП для 25 мм сварного шва составляет 3-6 мм при угле 60 или 70 градусов. При этом достигается компромисс между глубиной проникновения и расхождением луча для большего покрытия.

Программа планшетного ПК под управлением Windows также очень понятна в работе. Функция «вырезания и вставки» позволяет быстро формировать отчеты.

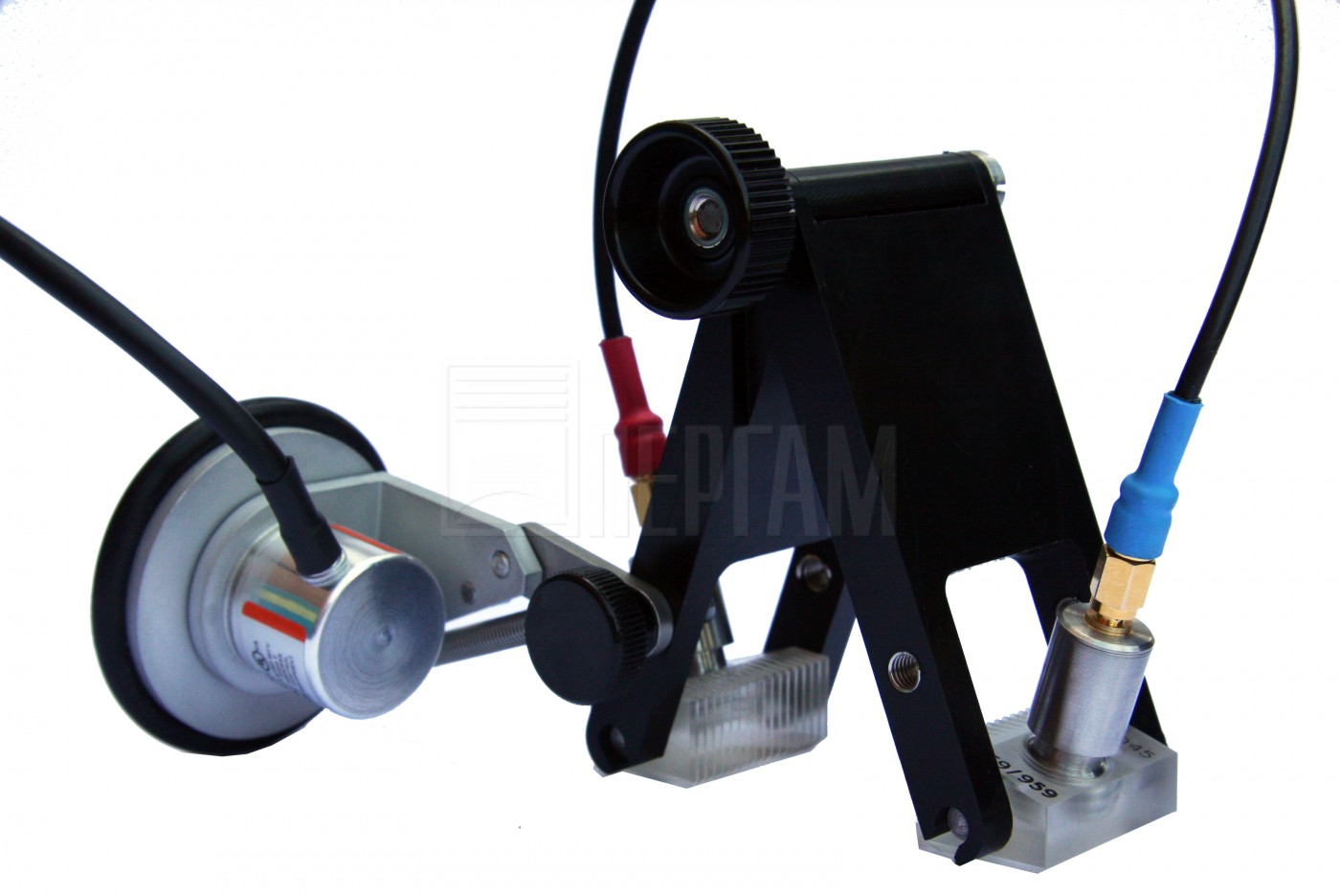

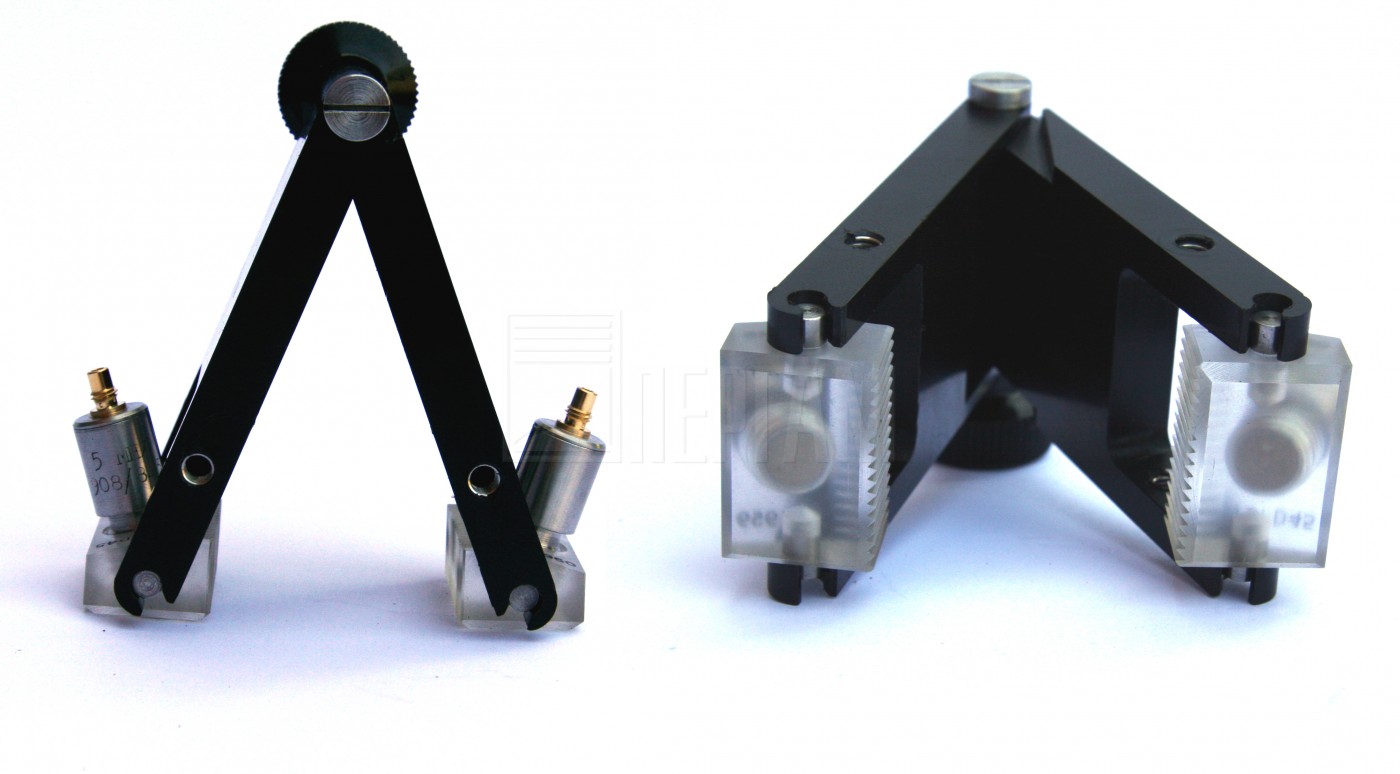

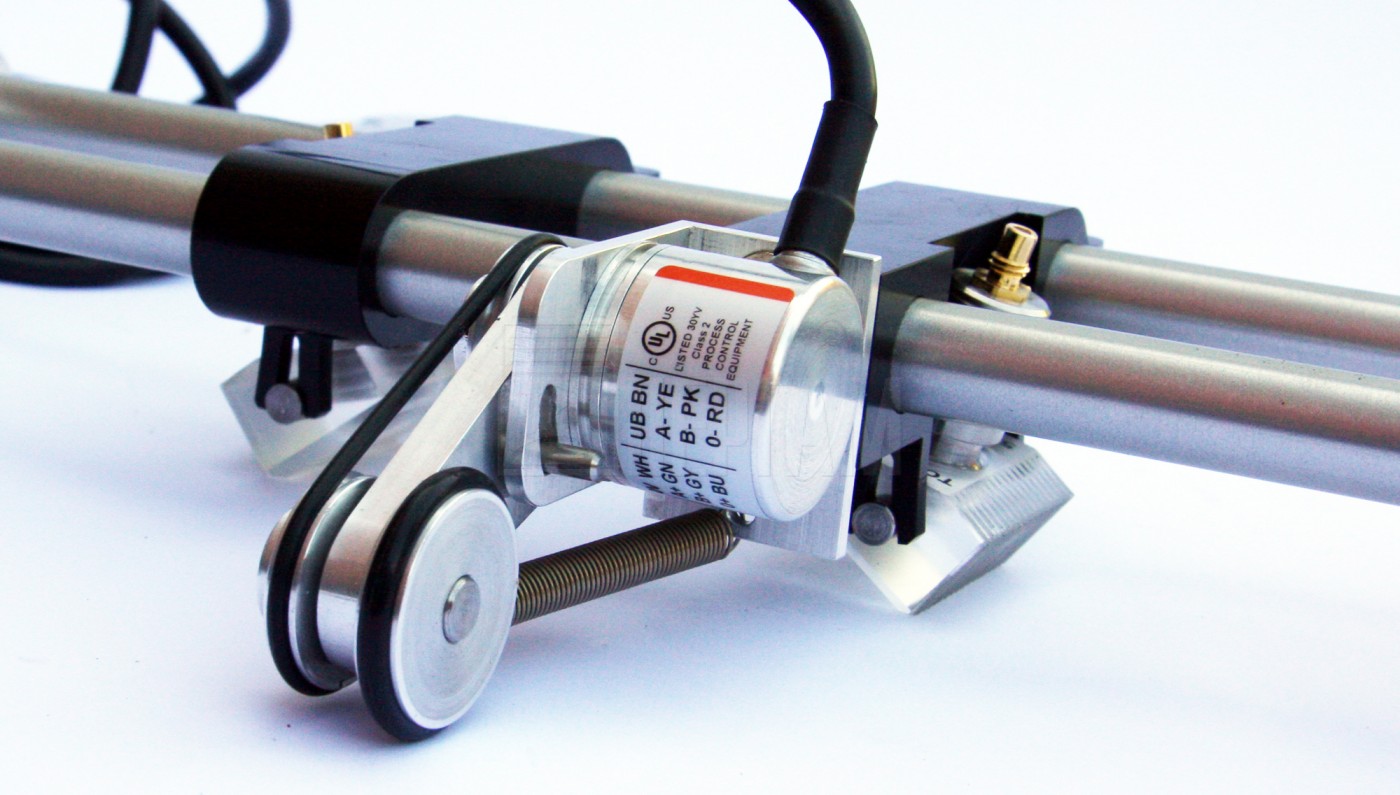

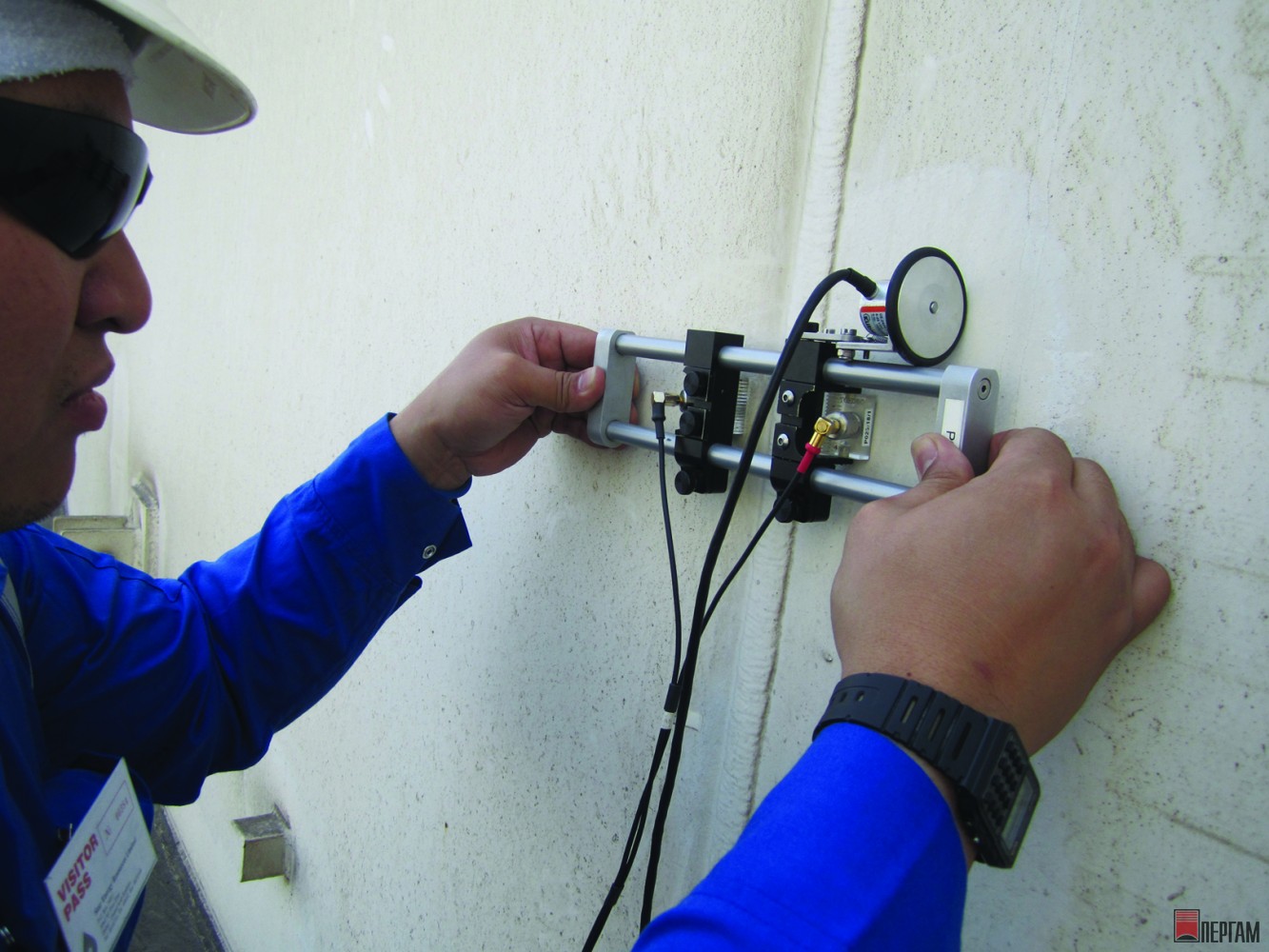

Time of Flight Diffraction (TOFD) контроль использует продольные волны (L-wave) направляемые и/или принимаемые наклонными датчиками, расположенными навстречу друг другу. Один из них работает как излучатель УЗ волны, а второй — как приемник. Миниатюрный кодировщик позволяет отобразить и сохранить полноценный D-скан.

Удобная и понятная в работе программа планшетного ПК под управлением Windows. Функция «вырезания и вставки» позволяет быстро формировать отчеты.

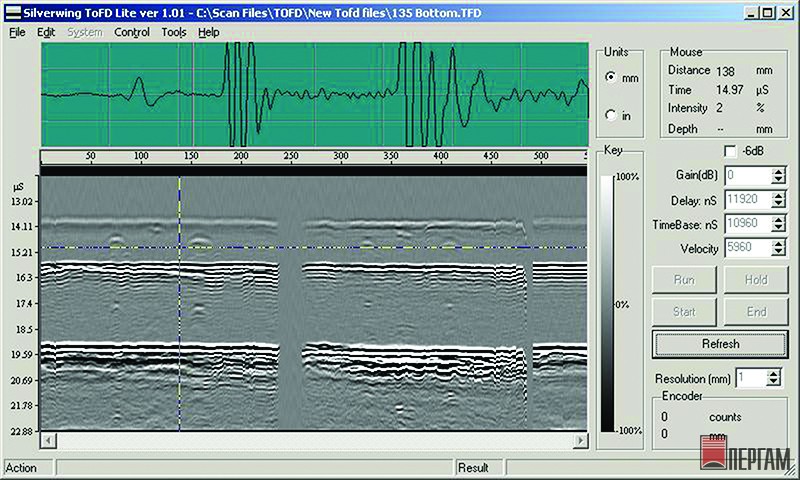

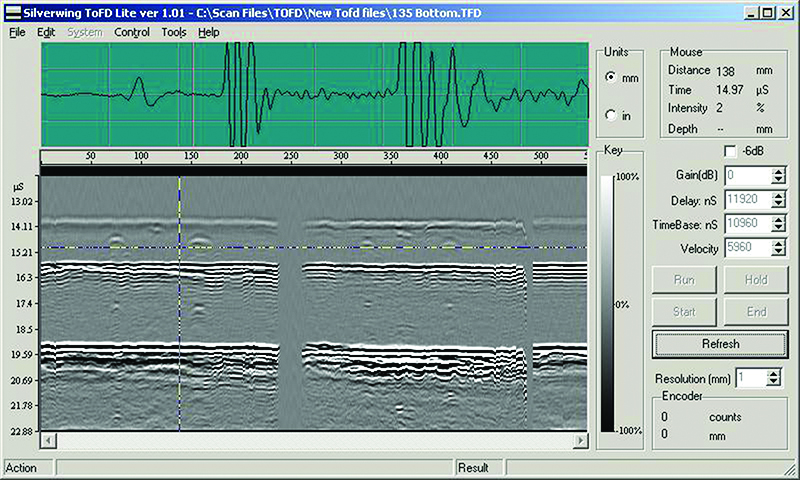

Управление дефектоскопом максимально упрощено. Все функции настройки, такие как усиление, задержка, скорость звука выполняются в том же самом окне, с А-сканом и D-сканом. D-скан можно напечатать сразу с ПК или вставить в отчет, сформированный Microsoft Word или Excel, простыми функциями Windows. Программа также позволяет контролировать или измерять продольную волну, отраженный от задней стенки сигнал, толщину, глубину залегания дефекта, его высоту и протяженность.
