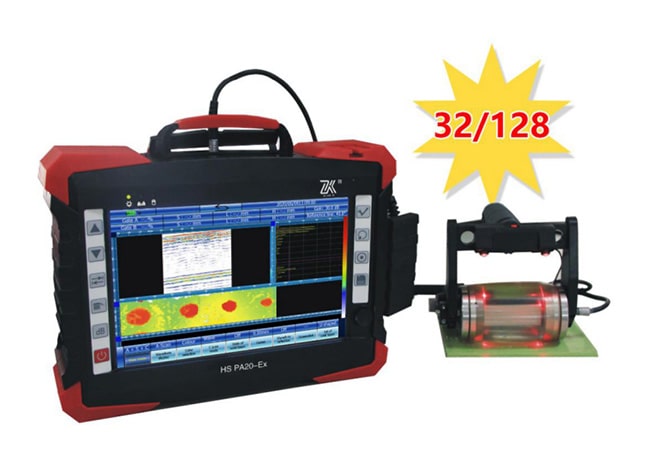

Ультразвуковой дефектоскоп PA20-E

Ультразвуковой дефектоскоп с фазированной решеткой и TOFD для контроля сварных швов

PA20-E - это ультразвуковой дефектоскоп с фазированной решеткой и TOFD для более сложных задач. Благодаря встроенному мультиплексору, поддерживает механизированный двусторонний контроль сварных стыков.

PA20-E — это дефектоскоп с поддержкой режимов:

Режим ультразвуковые фазированные решетки (ФР) обеспечивает работу классического метода с линейными ФР ПЭП с поддержкой линейного, секторного или комбинированного сканирований. Вывод информации на экран производится в виде A-; B-; C-; L-; S- разверток которые соответствуют определениям EN 16018. Показания данных контроля нескольких групп или развёрток одновременно могут быть выведены на экран прибора.

Дефектоскоп подходит для контроля сварных соединений металлических и полиэтиленовых труб, выполненных различными методами сварки, для проверки целостности композитных материалов.

Прибор поддерживает работу DLA (Dual Linear Array) и DMA (Dual Matrix Array) ФР ПЭП. Они работают в раздельно-совмещенном режиме и применяются в основном для контроля аустенитых сталей.

Режим работы дифракционно-временной метод (TOFD) обеспечивает одновременную работу до двух групп с возможностью контроля стальных стенок толщиной до 100мм по требованиям, установленным ГОСТ ISO 10863-2022. При контроле с комбинацией режима фазированных решёток, данные TOFD и ФР можно одновременно выводить на экран прибора.

Программное обеспечение прибора позволяет импортировать САПР (CAD) модели сварного соединения, где можно настроить схемы прозвучивания с моделированием распространения ультразвуковых лучей в этом шве.

При наличии внутренней корпоративной локальной сети поддерживается возможность прямой отправки отчётов контроля заказчику для ознакомления.
