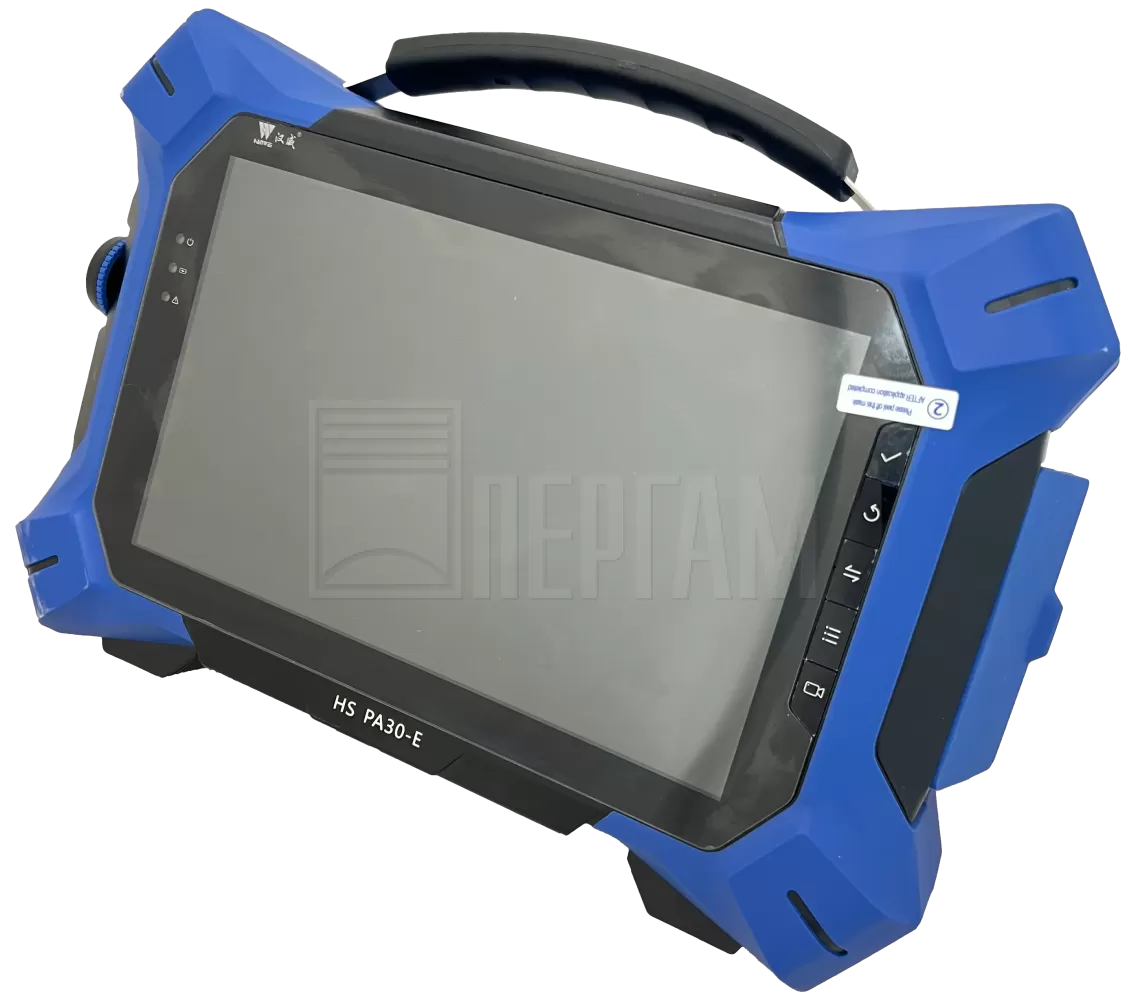

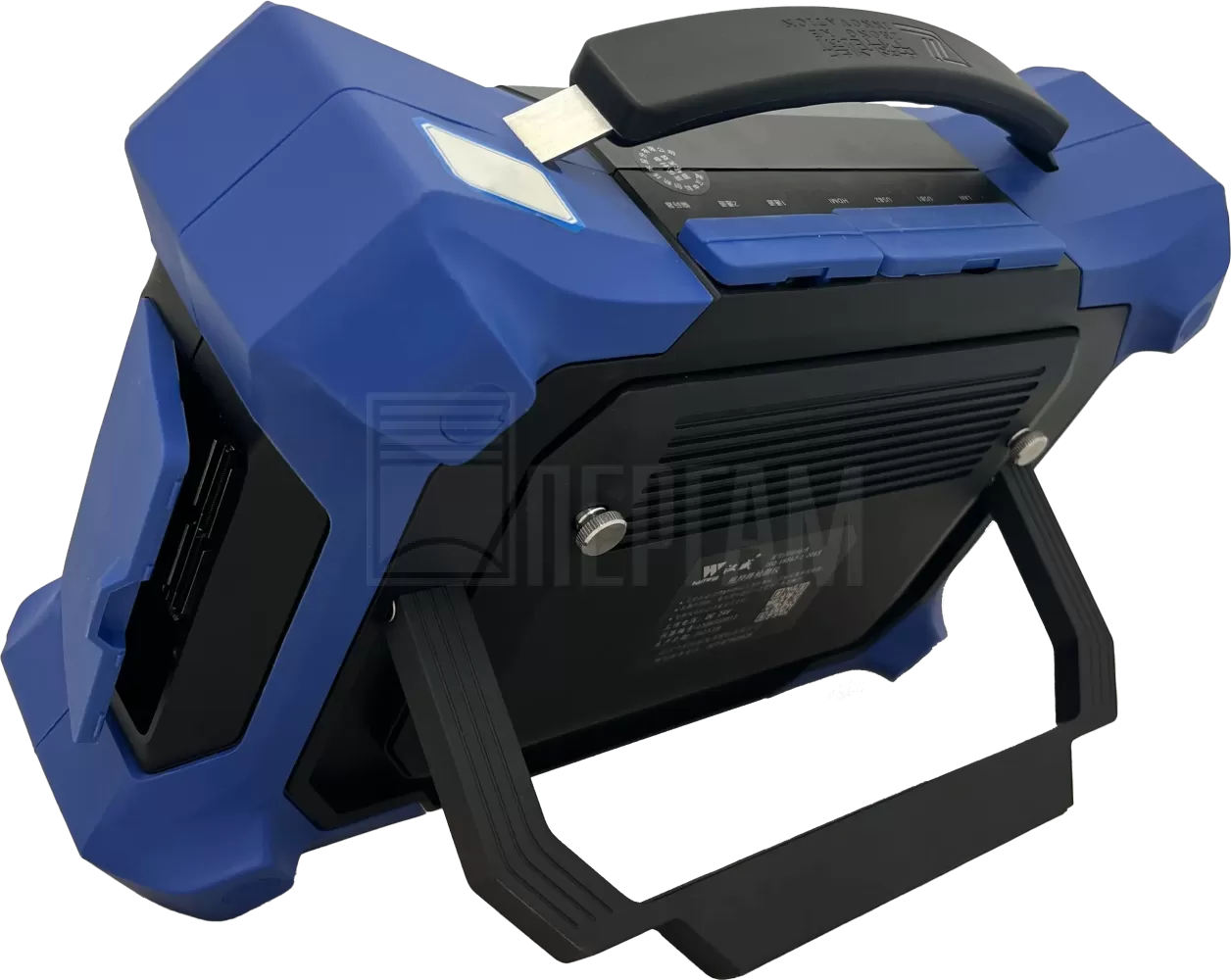

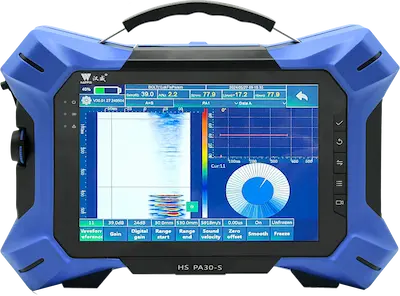

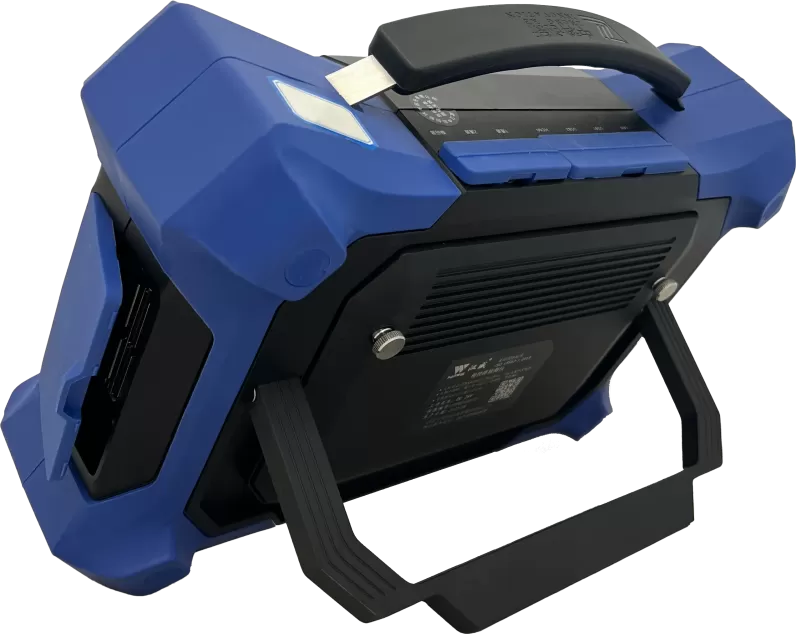

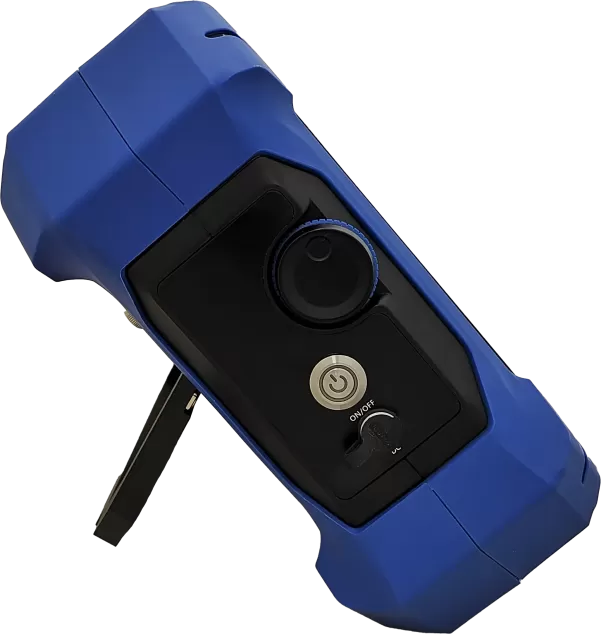

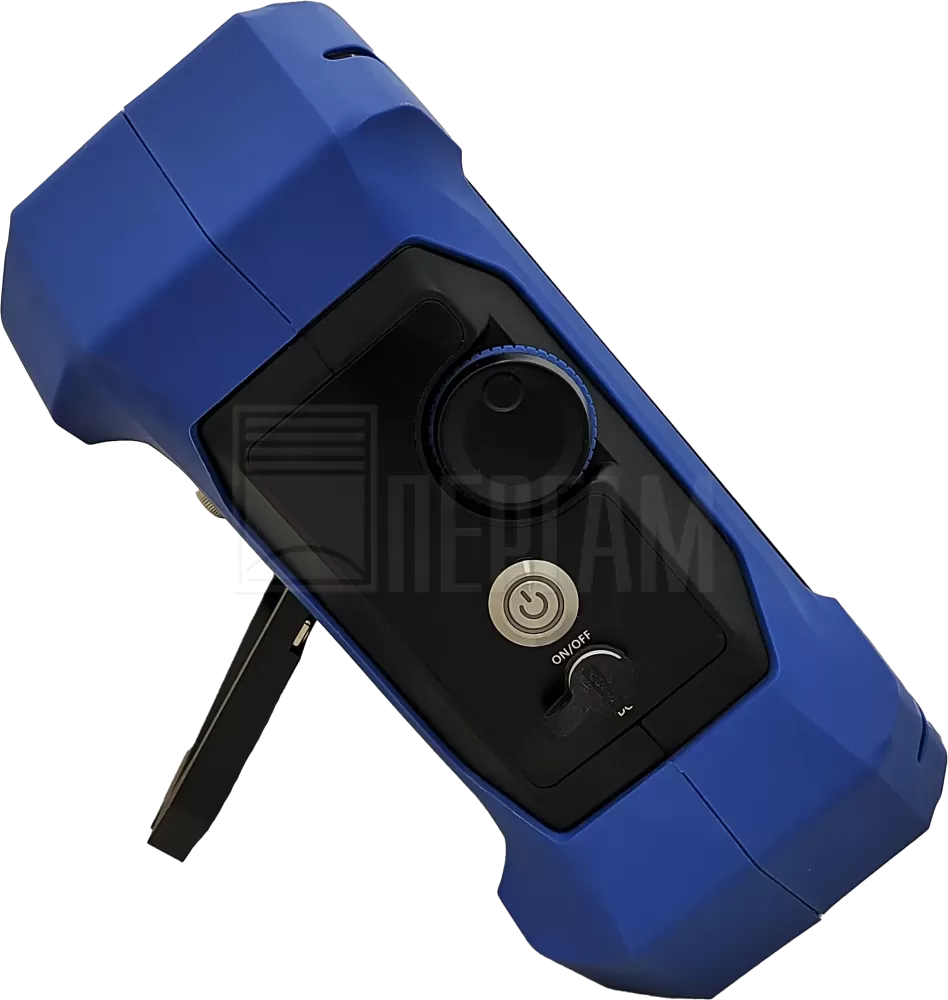

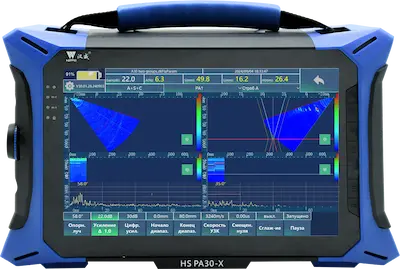

Дефектоскоп на фазированных решетках HS PA30-E
Поставляется в минимальные сроки
Для широкого спектра задач

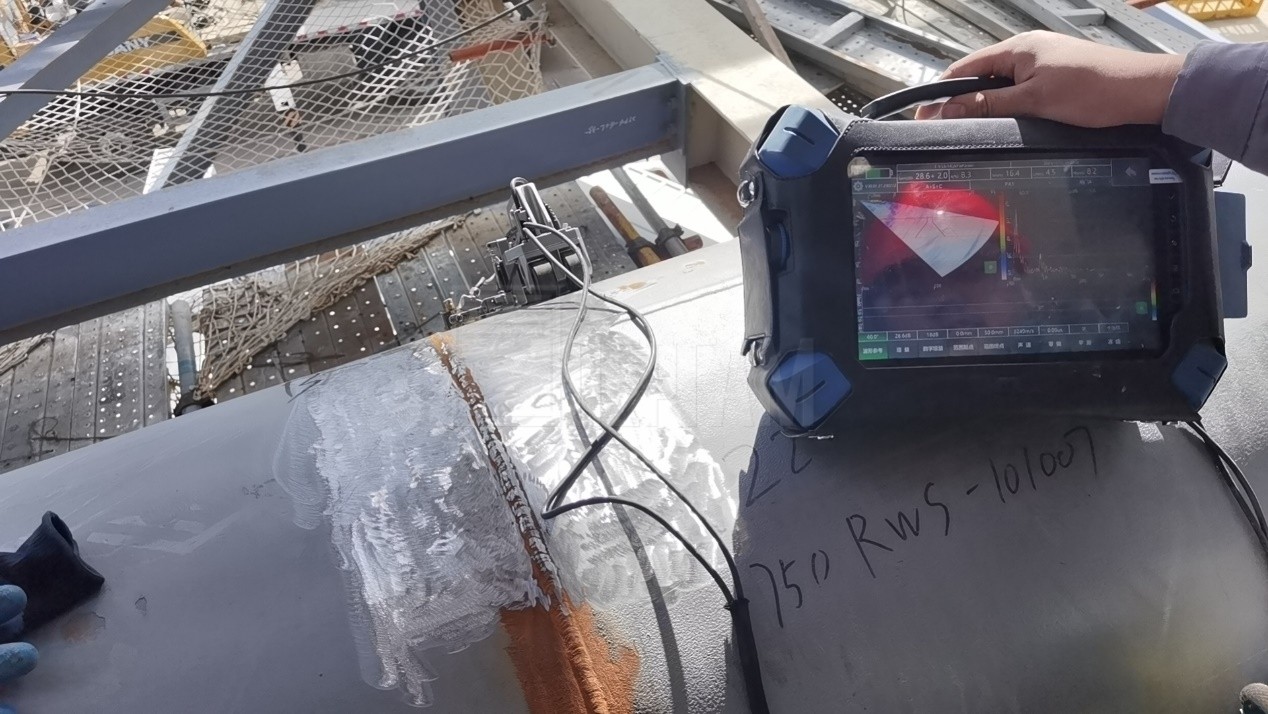

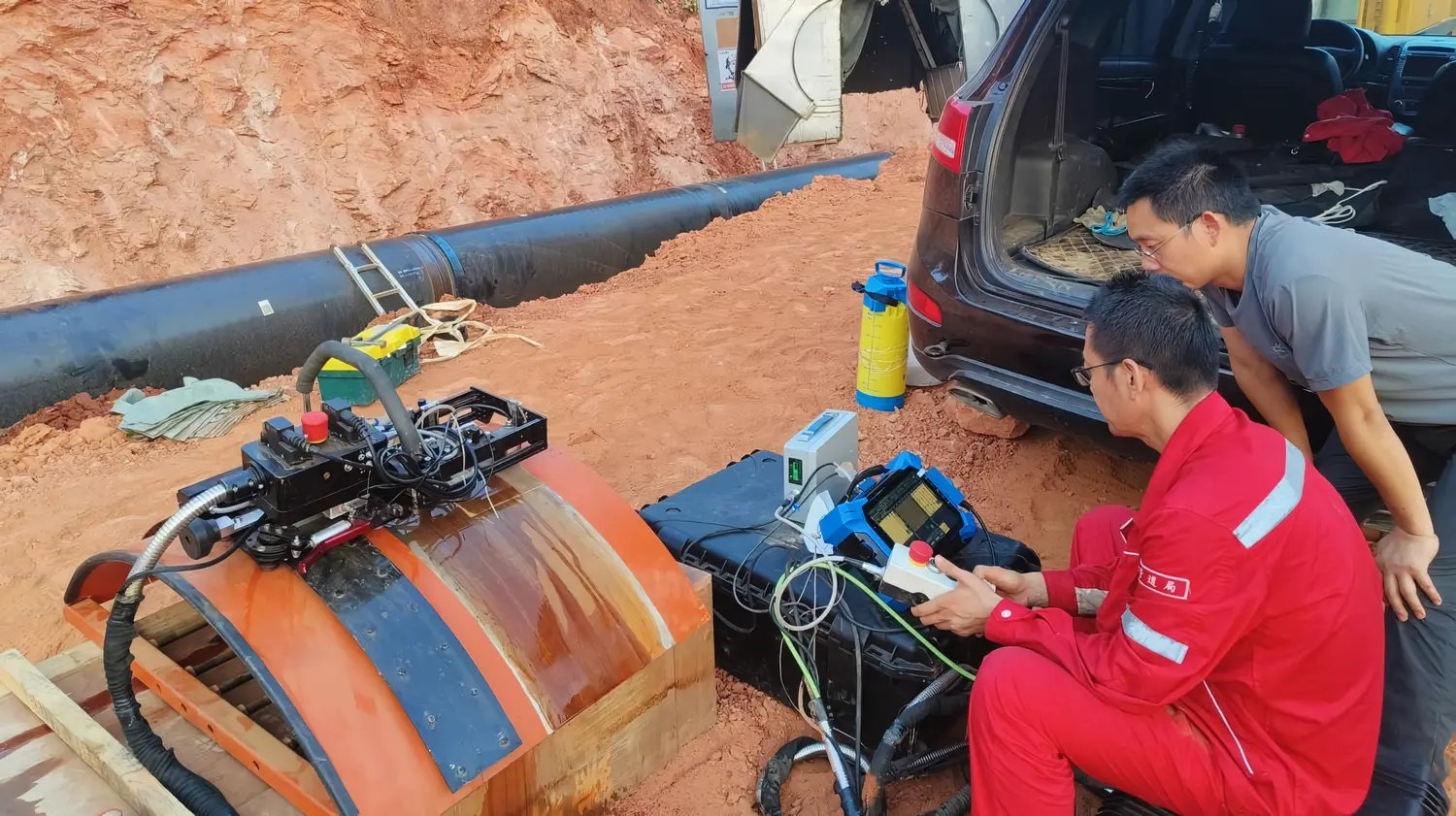

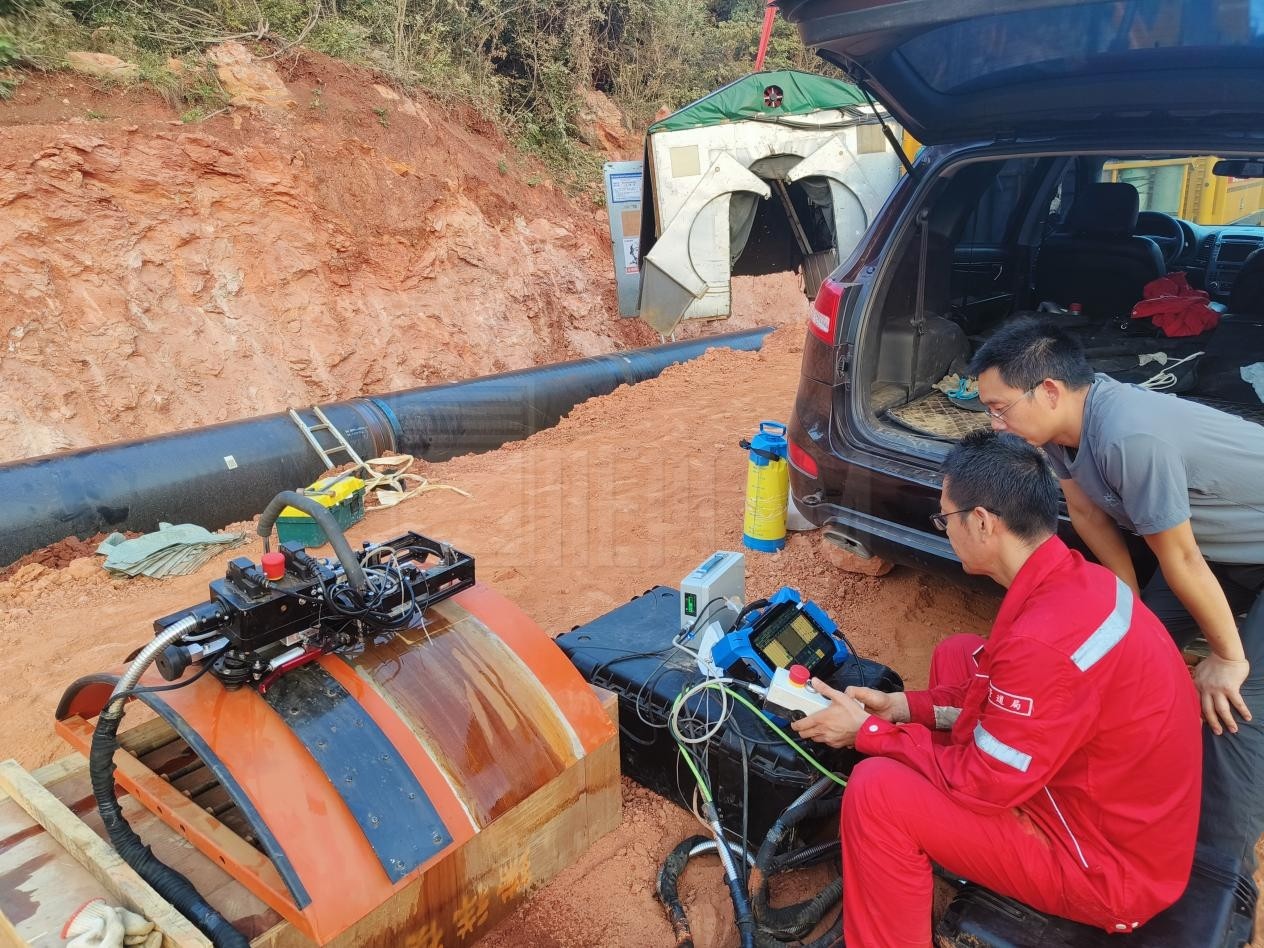

HS PA30-E - это дефектоскоп с поддержкой фазированных решеток, TOFD и метода полной фокусировки матрицы (TFM). Дефектоскоп применяется для контроля сложных композитных материалов, сварных соединений, фланцев, лопастей, труб из сшитого полиэтилена, аустенитных сталей, а также резьбовых соединений.
Доступны модели до 128 каналов, что гарантируют лучшее покрытие и точность контроля.

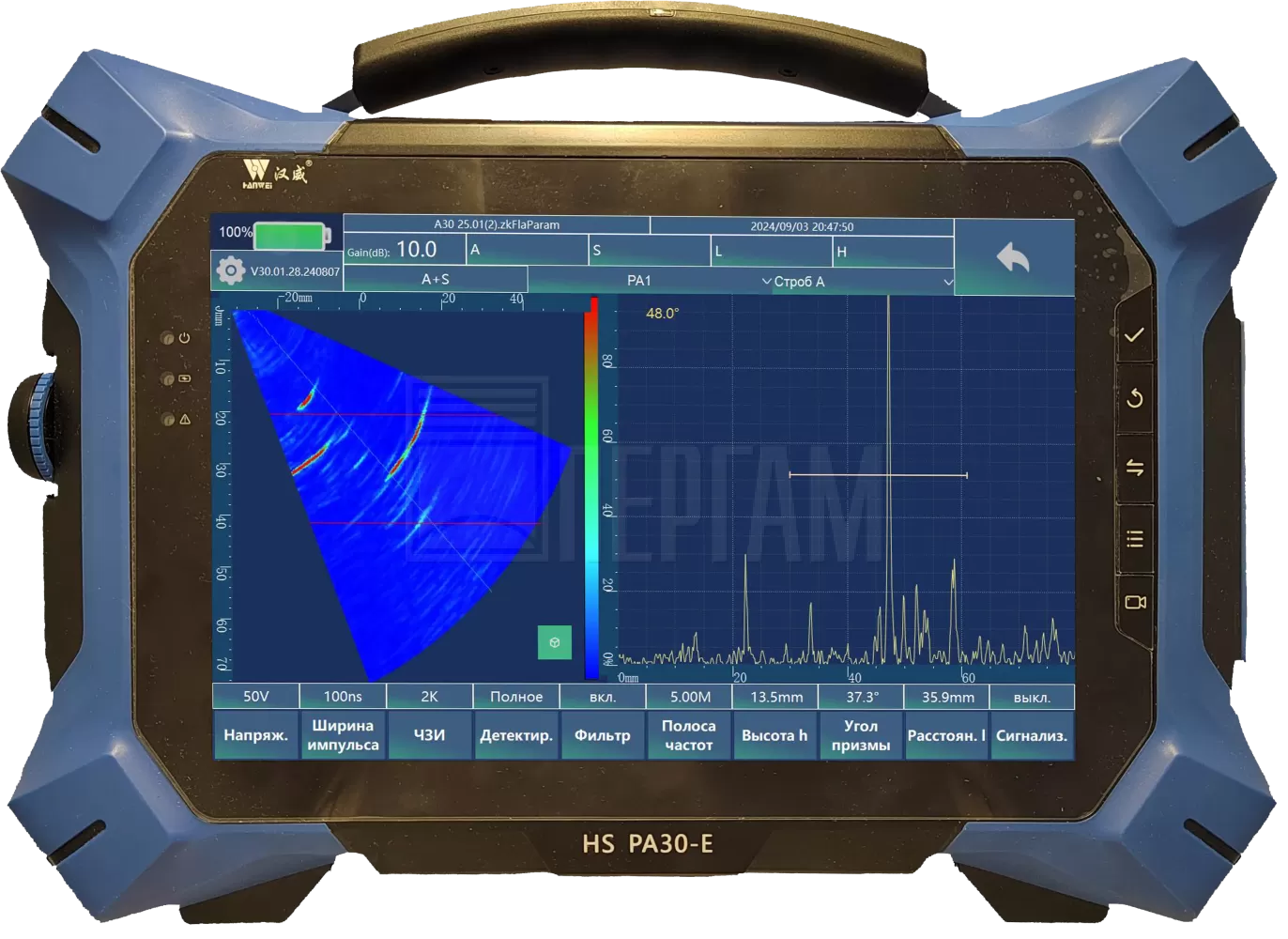

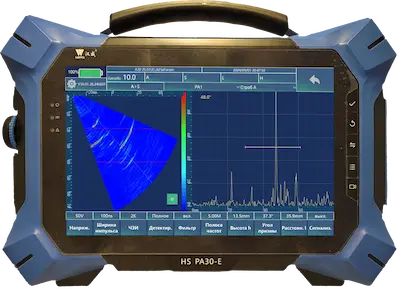

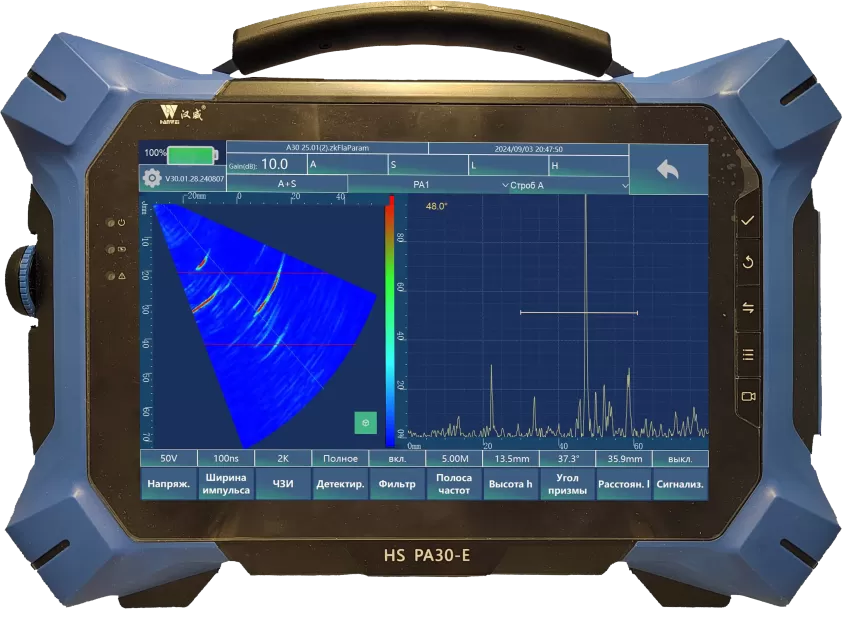

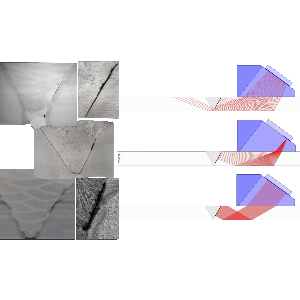

Режим фазированные решетки (ФР) обеспечивает работу ФР ПЭП с поддержкой линейного, секторного или комбинированного сканирований. Вывод информации на экран производится в виде A-; B-; C-; L-; S-; 3D- разверток которые соответствуют определениям EN 16018. Показания данных контроля нескольких групп или развёрток могут быть выведены на экран прибора одновременно.
Прибор поддерживает работу DLA (Dual Linea Array) и DMA (Dual Matrix Array) ФР ПЭП. Они работают в раздельно-совмещенном режиме и применяются для контроля аустенитых сталей.

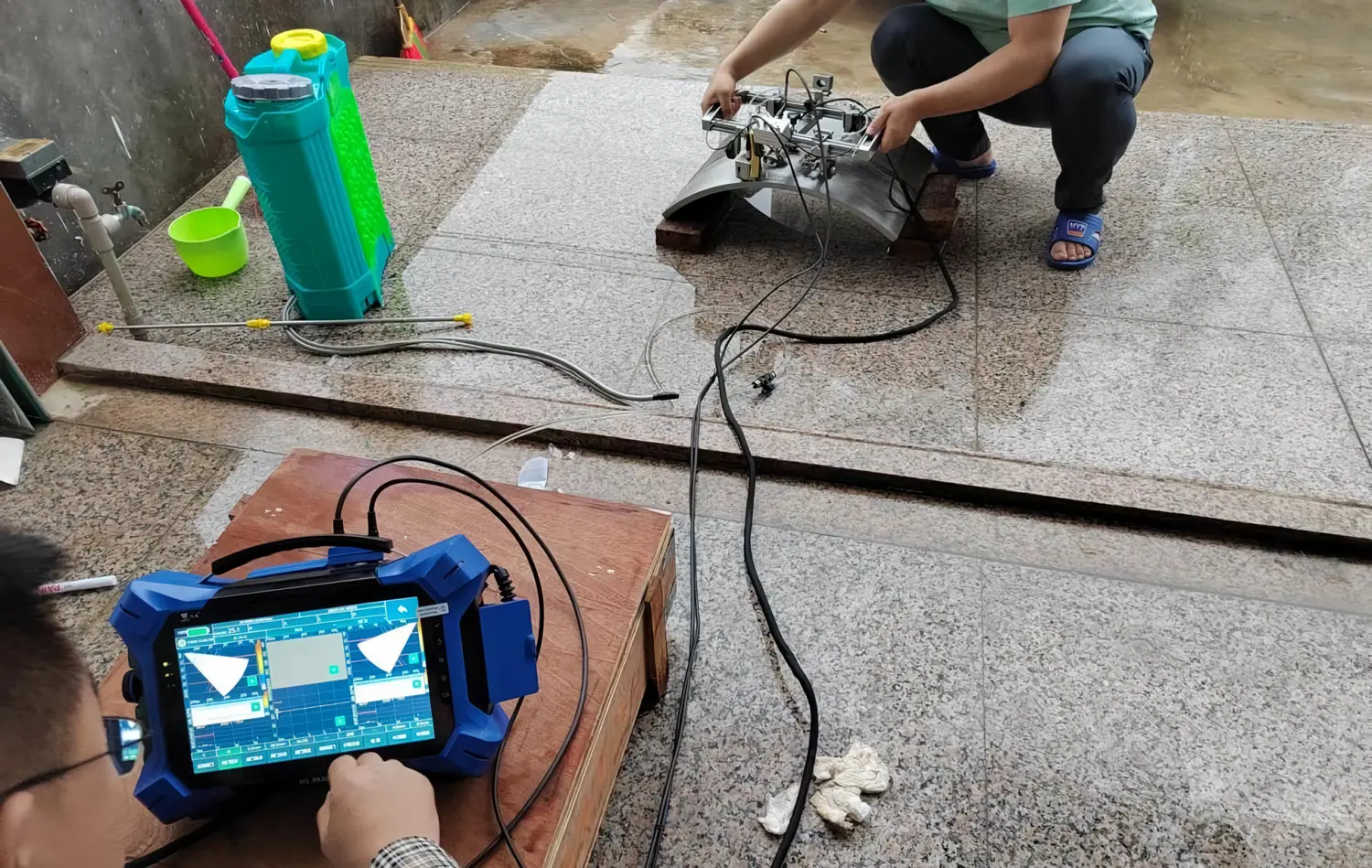

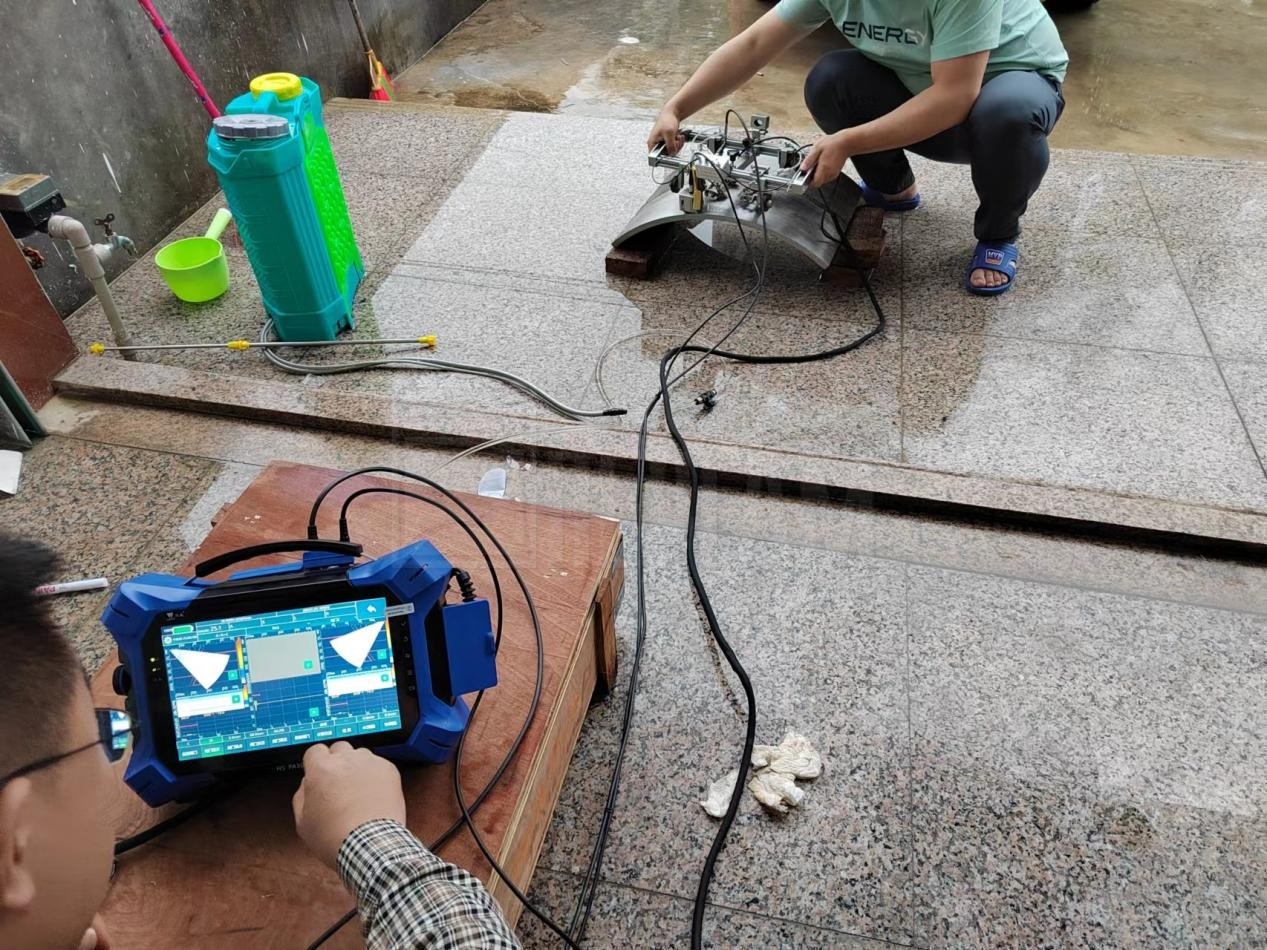

Дифракционно-временной метод (TOFD) обеспечивает одновременную работу до двух групп с возможностью контроля стальных стенок толщиной до 100мм по требованиям, установленным ГОСТ ISO 10863-2022. При контроле с комбинацией режима фазированных решёток, данные TOFD и ФР можно одновременно выводить на экран прибора.
Программное обеспечение прибора позволяет импортировать САПР (CAD) модели сварного соединения, где можно настроить схемы прозвучивания с моделированием распространения ультразвуковых лучей в этом шве.

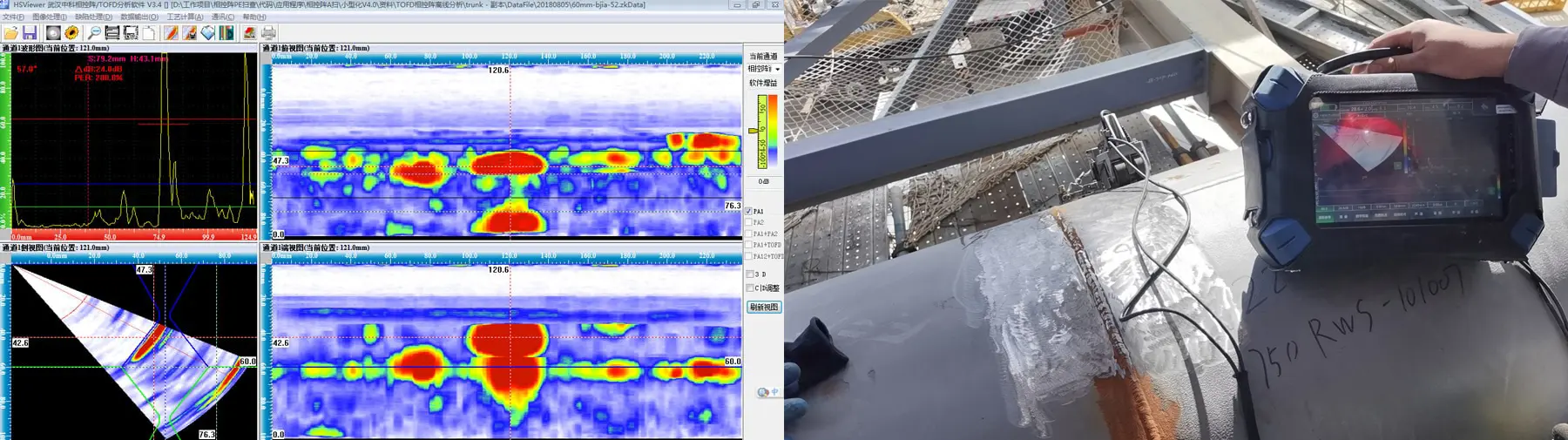

В комплекте с каждым прибором поставляется ПО для просмотра и анализа собранных данных контроля на ПК и в приборе.

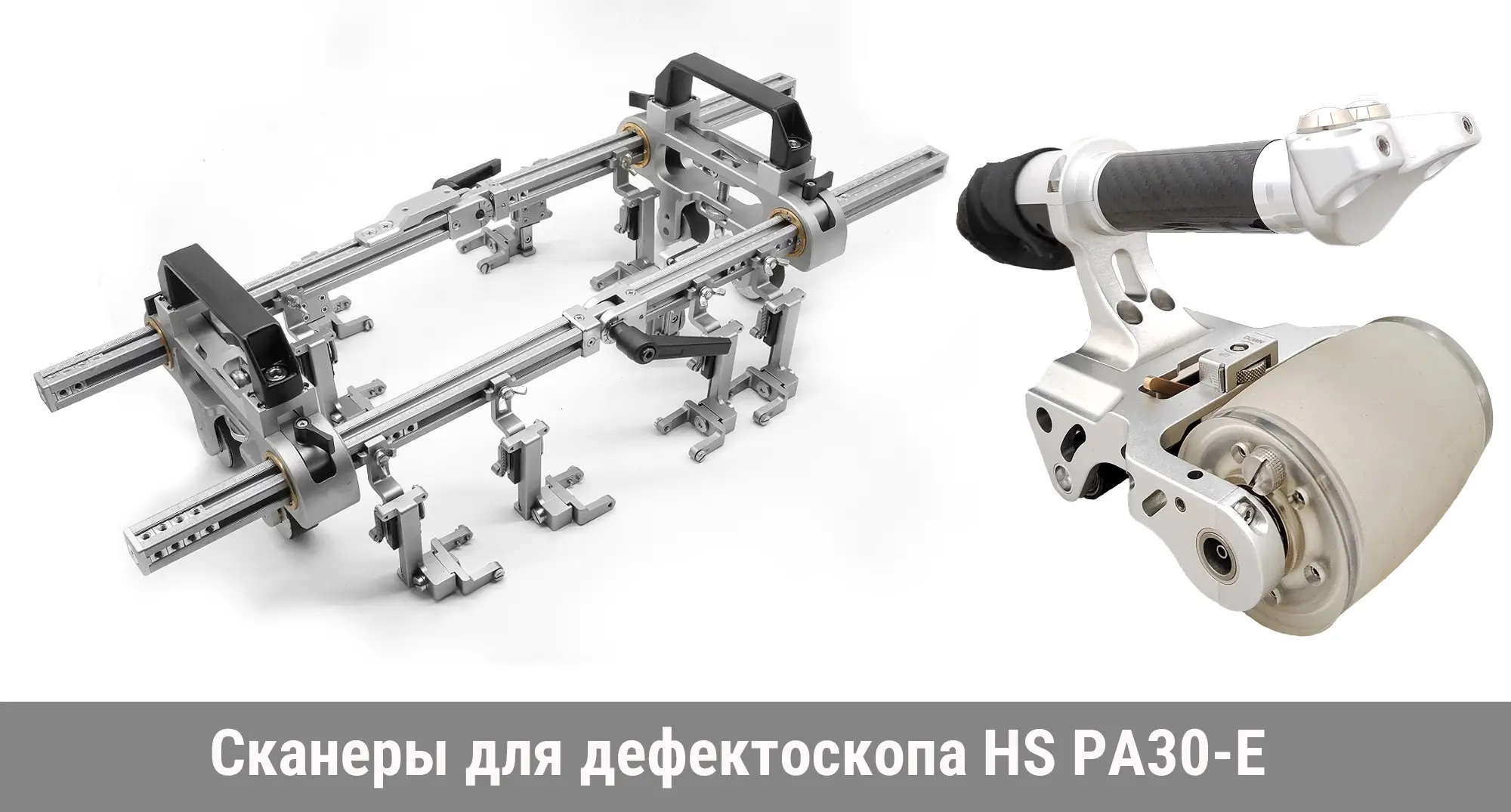

Поддержка двухкоординатных датчиков пути для контроля коррозионных поражений металлов и расслоений и непроклеев композитов.
Комбинация режимов TFM, PCI, PWI и мощная аппаратная начинка обеспечивают высочайшую точность данных контроля и чёткую визуализацию дефектов в режиме реального времени.
Технические характеристики Ультразвуковой дефектоскоп HS PA30-E
|
Класс параметра |
Вид параметра |
ФР каналы |
УЗ каналы |
|
ФР/УЗК режимы |
Эхо импульсный режим |
32/128 (физические/мультиплекс. каналы) |
4-канала TOFD (для 2 пар ПЭП, по одному на приём и на передачу для каждой пары) |
|
Импульс |
Напряжение импульса |
50В-100В |
100В-350В |
|
Форма импульса |
Отрицательный прямоугольный |
Отрицательный прямоугольный |
|
|
Длительность импульса |
30нс~500нс/2,5нс |
30нс~500нс/2,5нс |
|
|
Время нарастания импульса |
<8нс |
<15нс |
|
|
Частота повторения импульса |
200Гц-10кГц |
200Гц-1кГц |
|
|
Задержка импульса |
0-20мс/2,5нс |
0-655мс/10нс |
|
|
Выходное сопротивление |
200 Ом |
500/25 Ом |
|
|
Приёмник |
Диапазон усиления |
0~80дБ |
0~110дБ |
|
Полоса пропускания |
0,5-20МГц |
0,5-15МГц |
|
|
Задержка приёмника |
50мс/10нс |
50мс/5нс |
|
|
Характеристики |
Частота дискретизации (выборки) |
100МГц |
100МГц |
|
Число точек данных развёртки А |
8192 |
2048 |
|
|
Режимы фокусировки |
Естественная/Динамическая/Полный диапазон |
Естественная |
|
|
Тип фокусировки |
По глубине/по УЗ тракту/Горизонтальный |
по УЗ тракту |
|
|
Обработка данных |
Детектирование |
Полуволна +, полуволна -, полная волна, радиочастотная волна |
Полуволна +, полуволна -, полная волна, радиочастотная волна |
|
Режимы сканирования |
Секторный |
Классический УЗК |
|
|
Виды развёрток данных |
A/B/C/L/S/3D |
A/B/C |
|
|
Программ. |
Количество точек |
32 |
32 |
|
Макс. усиление |
40 дБ с шагом 0,1дБ |
40 дБ с шагом 0,1дБ |
|
|
Макс. нарастание усиления |
40 дБ/мс |
40 дБ/мс |
|
|
Хранение данных |
Твердотельный накопитель (SSD) |
256Гб |
|
|
Экран |
Диагональ экрана |
25,65 см |
|
|
Разрешение |
1280x800 |
||
|
Тип сенсора экрана |
Ёмкостной |
||
|

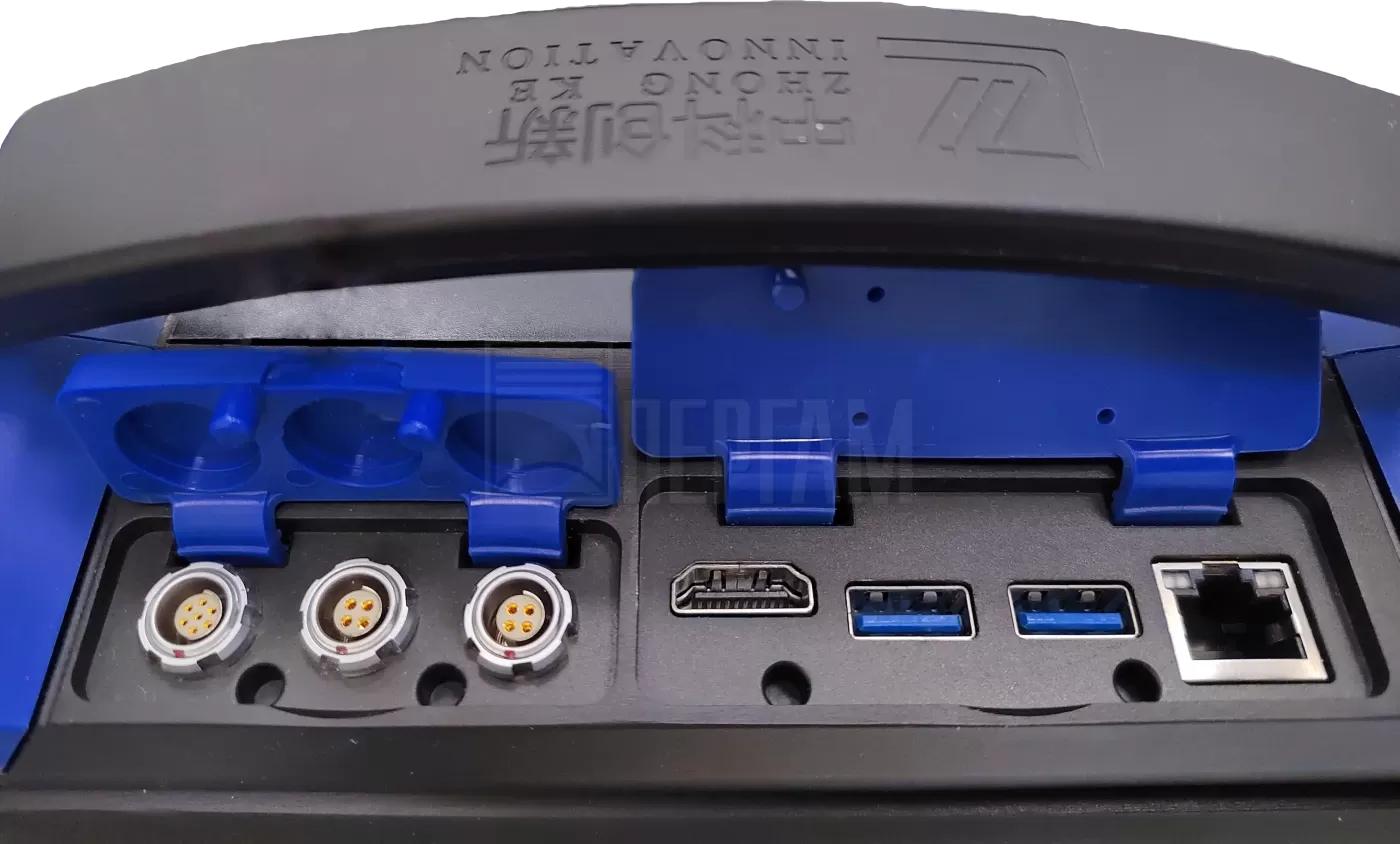

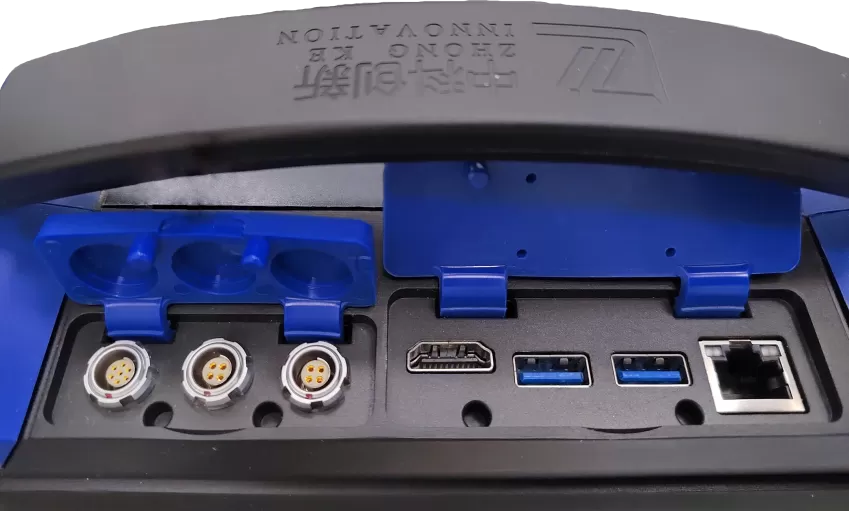

Интерфейс входа/выхода |
USB-порт |
USB3.0 / USB2.0 |
|
|
Ethernet-порт |
1000 Мб/с |
||
|
Видео выход |
HDMI |
||
|
Датчик пути |
ODU-7PIN двух координатный |
||
|

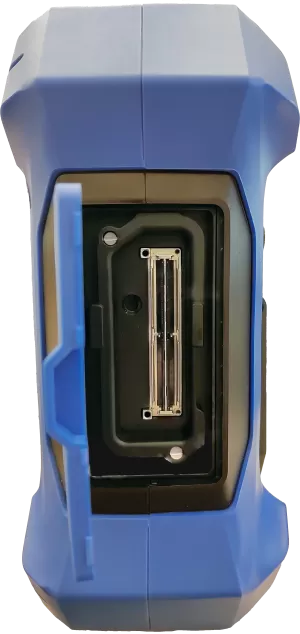

УЗ преобразователи |
I-Pex |
0F4 |
|
|
Язык меню |
Китайский / Английский / Русский |
||
|
Питание |
Зарядное устройство |
на вход 100-240В, 50/60 Гц переменного тока |
|
|
на выход 24В/3,75А постоянного тока |
|||
|

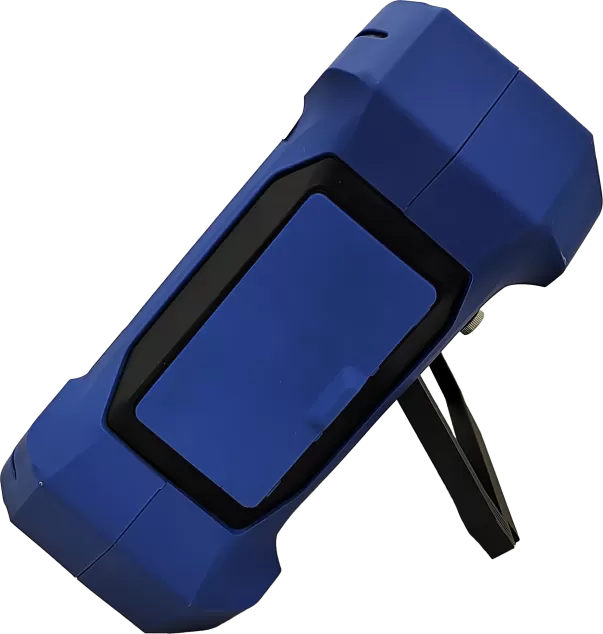

Аккумулятор |
11,1В-17А |
||
|
Длительность работы от аккумулятора |
до 4 часов |
||
|
Общий вес, кг |
Прибор без аккумулятора: 3,6, аккумулятор 0,9 |
||
|
Объём, мм |
340 x230 x100 |
||
