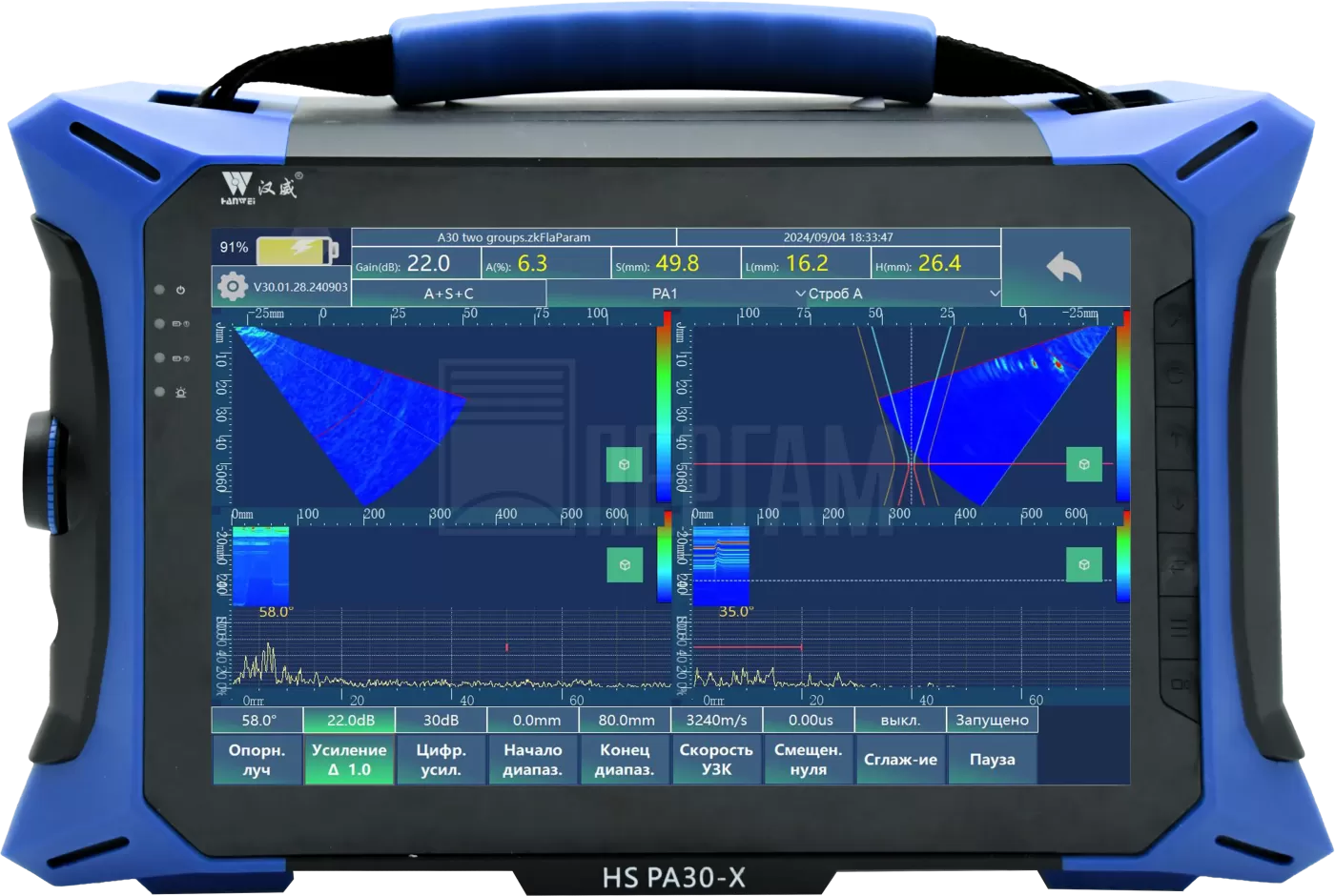

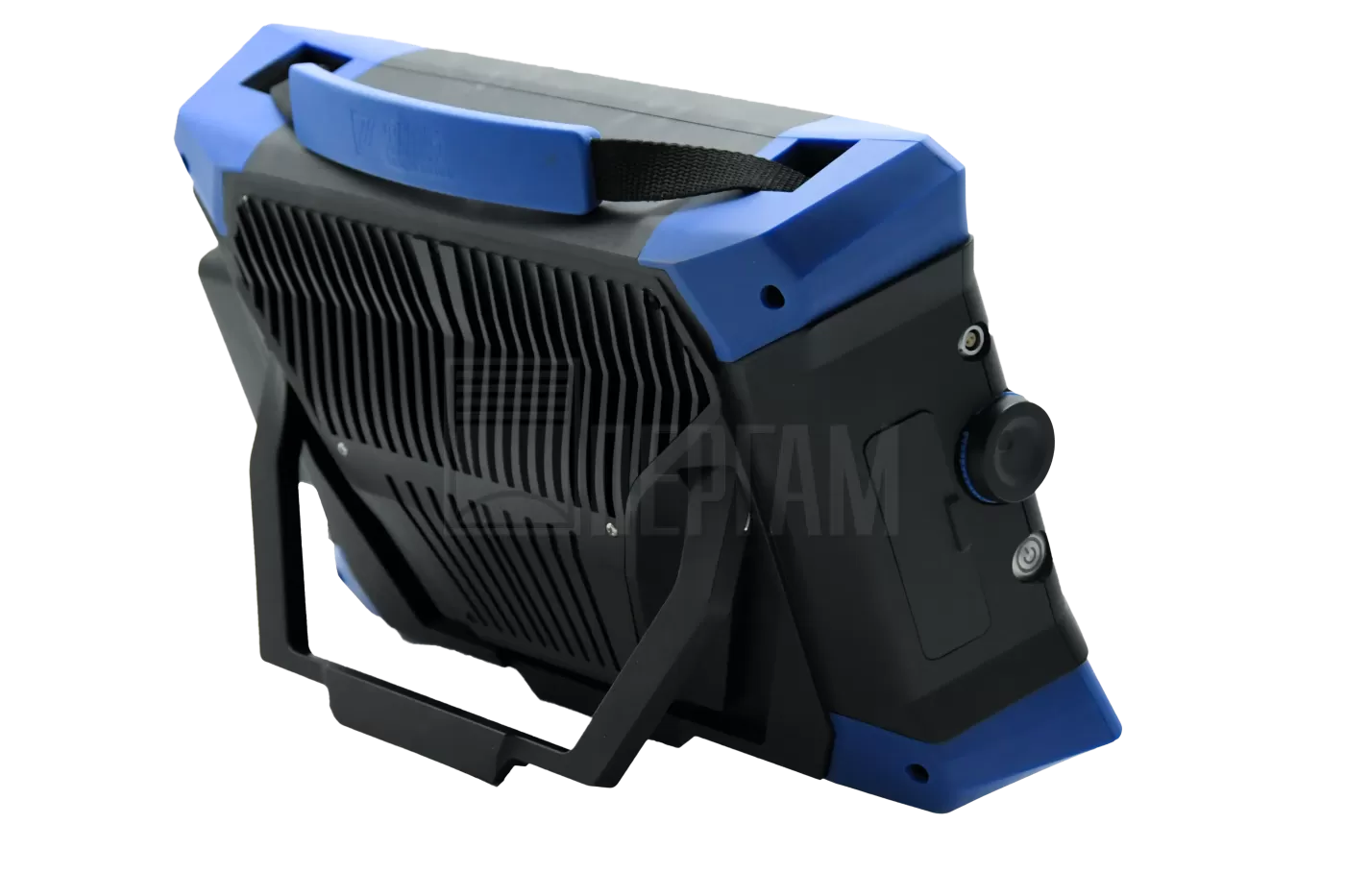

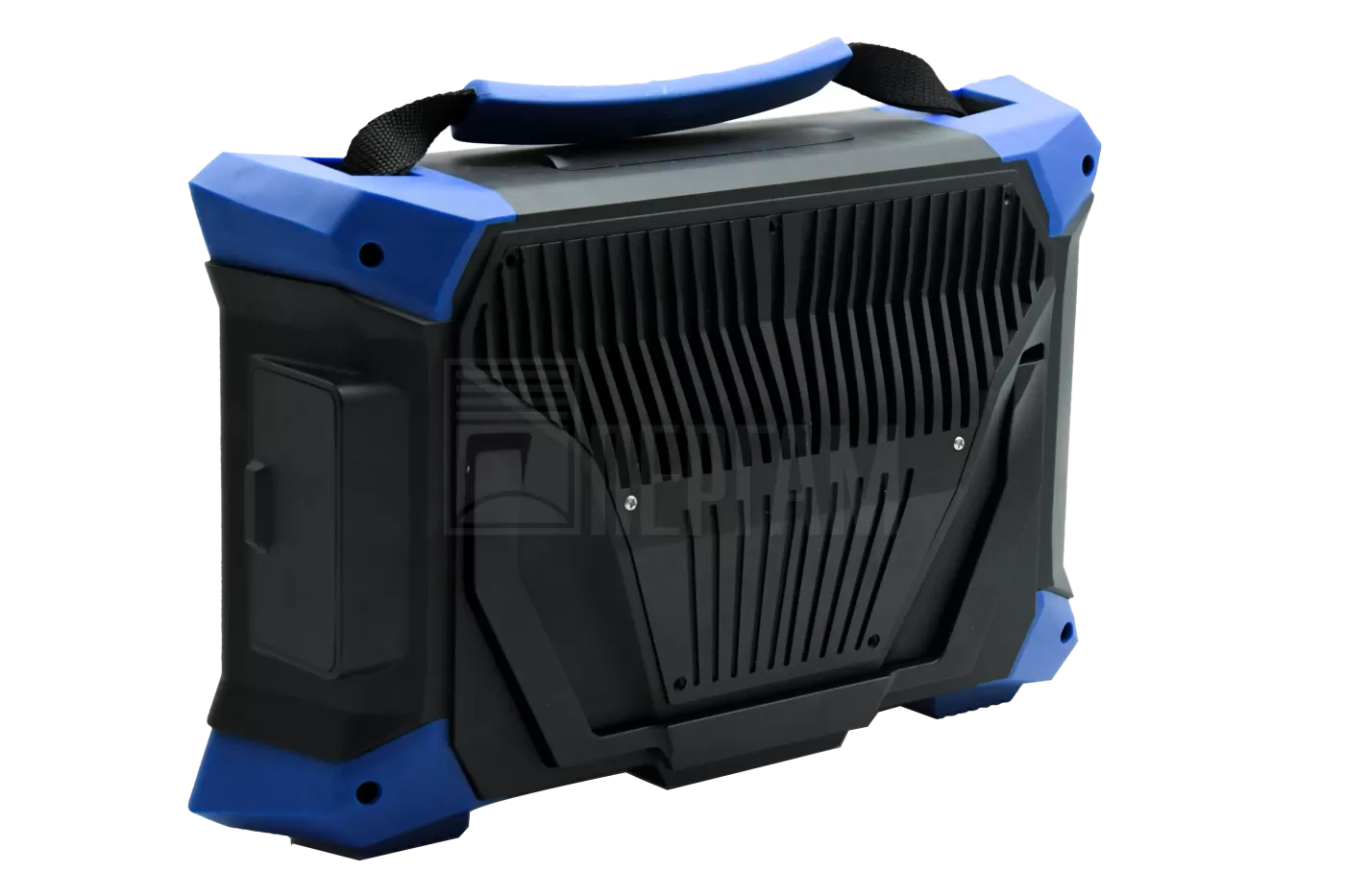

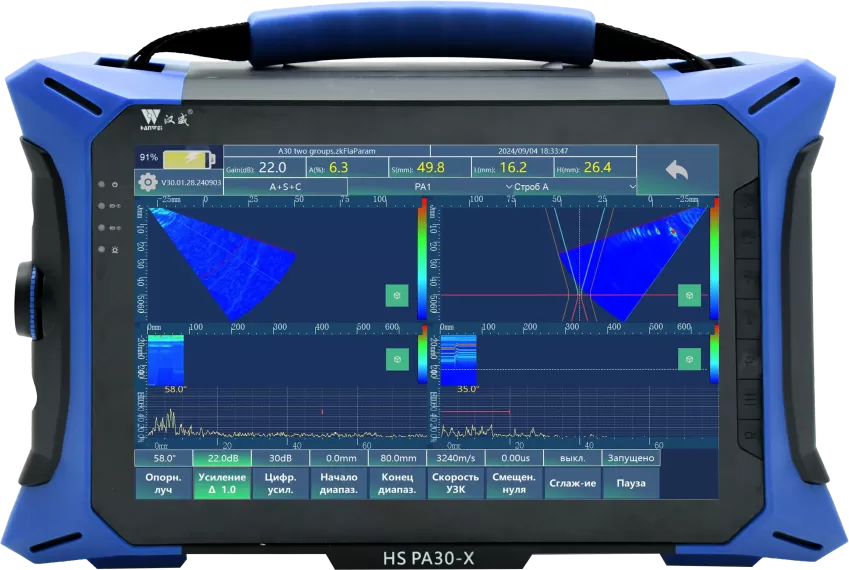

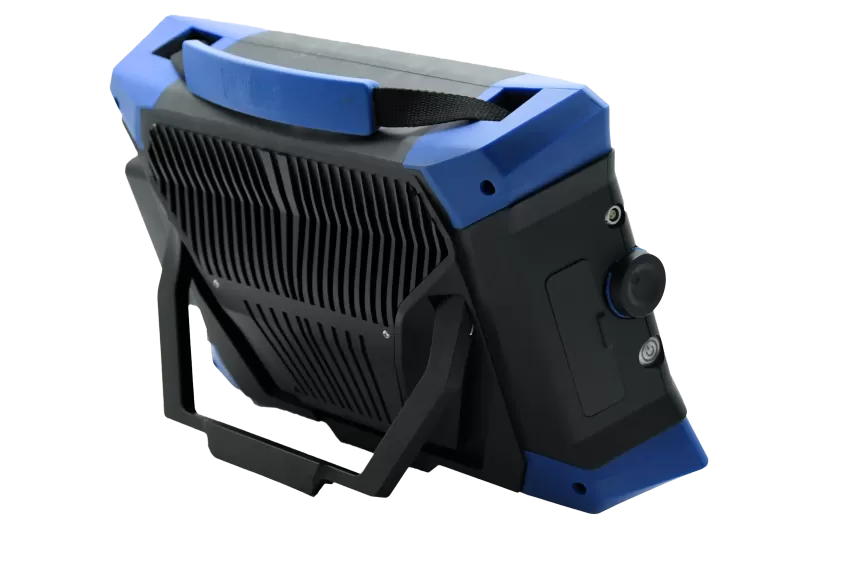

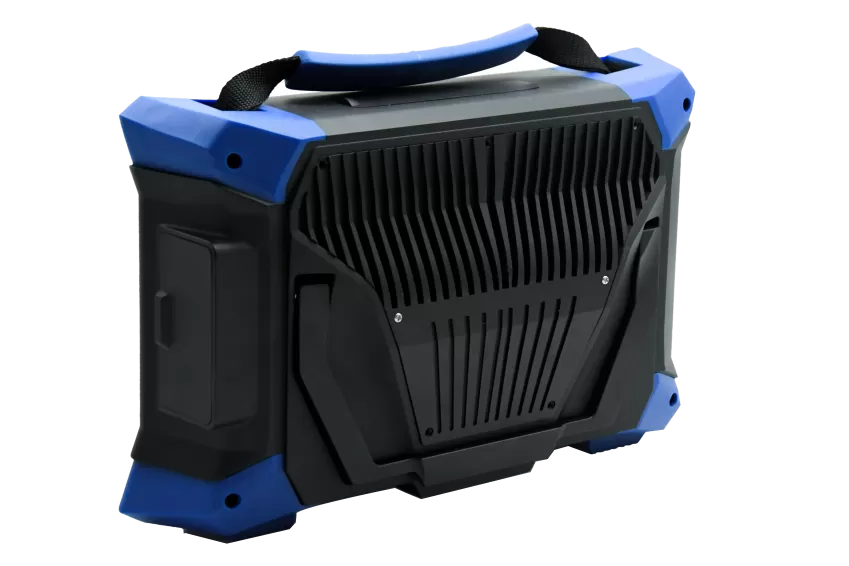

Дефектоскоп HS PA30-X

Многофункциональный дефектоскоп с поддержкой ФР ПЭП на 64/128 элементов в режимах TFM/PCI/PWI
Артикул: 23381
Цена по запросу
Поставляется в минимальные сроки
Дефектоскоп HS PA30-X
описание в pdf

HS PA30-X - это многофункциональный дефектоскоп с поддержкой ФР ПЭП на 64/128 элементов в режимах TFM/PCI/PWI, портативный дефектоскоп на фазированных решетках производства компании Zhongke. Поддерживает контроль классическими фазированными решетками, TOFD метод и УЗК. Визуализация данных с функцией автоматического обнаружения повышает скорость контроля. Прибор оснащён функцией автоматического обнаружения ФР ПЭП и калибровкой.

Предназначен для обнаружения дефектов в металлических и композитных материалах. Может быстро и точно идентифицировать внутренние дефекты такие как трещины, твёрдые включения, пористости и микропоры, расслоения и другие неоднородности.

Доступно до 128 каналов, что гарантируют лучшее покрытие и точность контроля.

✅ Режим фазированные решетки (ФР) обеспечивает работу ФР ПЭП с поддержкой линейного, секторного или комбинированного сканирований. Одновременный вывод данных в виде A-; B-; C-; L-; S-; 3D- разверток которые соответствуют определениям EN 16018, расширяет возможности и облегчает оценку данных контроля. Показания данных контроля нескольких групп или развёрток могут быть выведены на экран прибора одновременно.

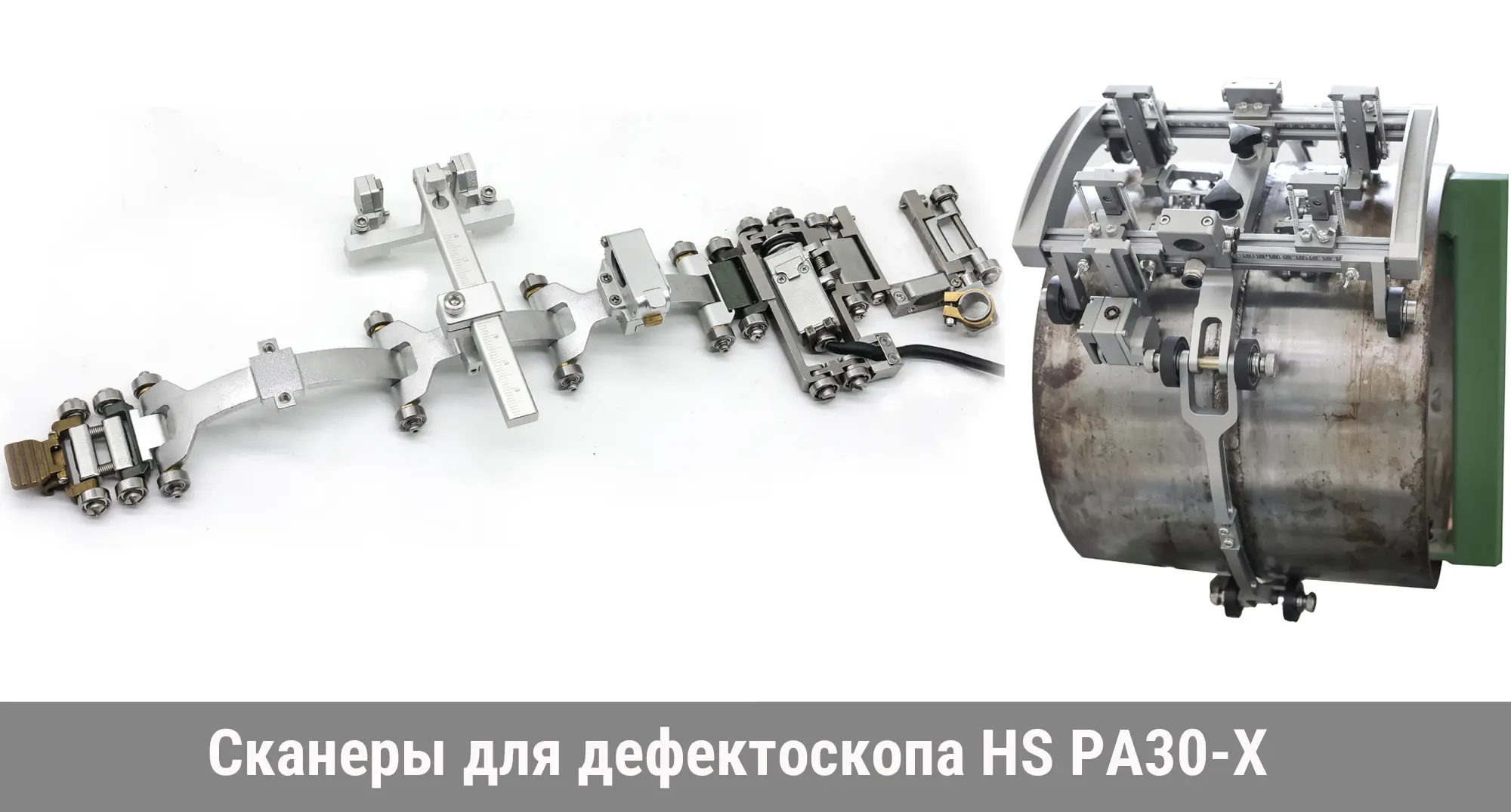

Сканеры для ультразвукового дефектоскопа HS PA30-X

 ✅ Дифракционно-временной метод (TOFD) обеспечивает одновременную работу до двух групп с возможностью контроля стальных стенок толщиной до 100мм по требованиям, установленным ГОСТ ISO 10863-2022. При контроле с комбинацией режима фазированных решёток, данные TOFD и ФР можно одновременно выводить на экран прибора.

Программное обеспечение прибора позволяет импортировать САПР (CAD) модели сварного соединения, где можно настроить схемы прозвучивания с моделированием распространения ультразвуковых лучей в этом шве.

  В комплекте с каждым прибором поставляется ПО для просмотра и анализа собранных данных контроля на ПК и в приборе.

  Поддержка двухкоординатных датчиков пути для контроля коррозионных поражений металлов и расслоений и непроклеев композитов.

Комбинация режимов TFM, PCI, PWI  и мощная аппаратная начинка обеспечивают высочайшую точность данных контроля и чёткую визуализацию дефектов в режиме реального времени.

Технические характеристики Дефектоскоп HS PA30-X

Класс параметра

Вид параметра

ФР каналы

УЗ каналы

ФР/УЗК режимы

Эхо импульсный режим

64/128PR
(физические/мультиплекс. каналы)

8-канала TOFD (для 4 пар ПЭП, по одному на приём и на передачу для каждой пары)

Импульс

Напряжение импульса

50В-100В

200В-350В

Форма импульса

Отрицательный прямоугольный

Отрицательный прямоугольный

Длительность импульса

30нс~500нс/2,5нс

30нс~500нс/2,5нс

Время нарастания импульса

<8нс

<15нс

Частота повторения импульса

200Гц-20кГц

200Гц-1кГц

Задержка импульса

0-20мс/2,5нс

0-655мс/10нс

Выходное сопротивление

200 Ом

500/25 Ом

Приёмник

Диапазон усиления

0~80дБ/0,1дБ (Аналог.)
+ 30дБ/6дБ (Цифр.)

0~110дБ/0,1дБ

Полоса пропускания

0,5-20МГц

0,5-15МГц

Задержка приёмника

50мс/10нс

50мс/5нс

Характеристики
данных

Частота дискретизации (выборки)

100МГц/16 бит

200МГц/10 бит

Число точек данных развёртки А

Расчёт точек в режиме реального времени

2048

Режимы фокусировки

Естественная/Динамическая/Полный диапазон

Естественная

Частота выборки в режиме TFM

114Гц (64 эл. x256x256)

Тип фокусировки

По глубине/по УЗ тракту/Горизонтальный

по УЗ тракту

Обработка данных

Детектирование

Полуволна +, полуволна -, полная волна, радиочастотная волна

Полуволна +, полуволна -, полная волна, радиочастотная волна

Режимы сканирования

Секторный
Секторный составной
Линейный

Классический УЗК

Виды развёрток данных

A/B/C/L/S/3D

A/B/C

Программ.
ВРЧ

Количество точек

32

32

Макс. усиление

40 дБ с шагом 0,1дБ

40 дБ с шагом 0,1дБ

Макс. нарастание усиления

40 дБ/мс

40 дБ/мс

Хранение данных

Твердотельный накопитель (SSD)

1 Тб

Экран

Диагональ экрана

30,73 см

Разрешение

1280x800

Тип сенсора экрана

Ёмкостной

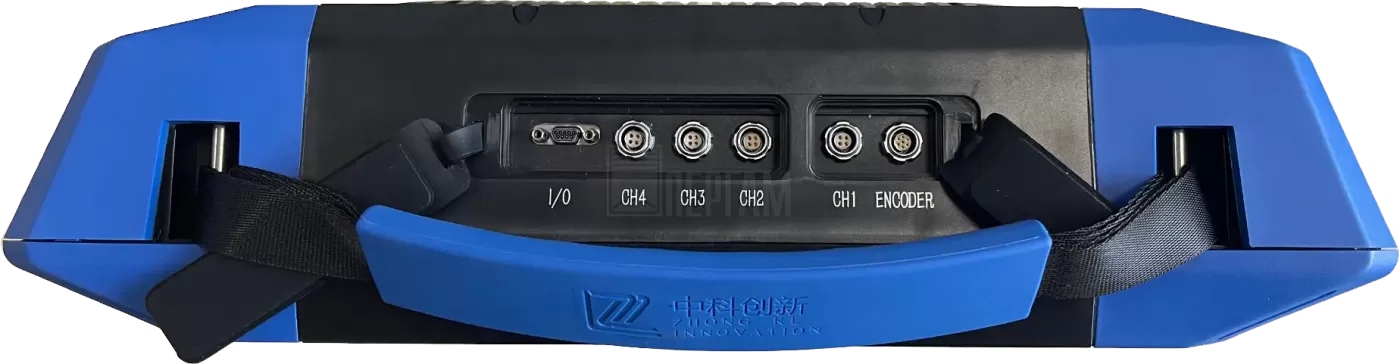

Интерфейс входа/выхода

USB-порт

USB3.0

Ethernet-порт

1000 Мб/с ((USB конвертер)

Видео выход

HDMI

Датчик пути

ODU-7PIN двух координатный

УЗ преобразователи

I-Pex

0F4

Язык меню

Китайский / Английский / Русский

Питание

Зарядное устройство

на вход 100-240В, 50/60 Гц переменного тока

на выход 24В/6А постоянного тока

Аккумулятор

10,8В-10,67А

Длительность работы от аккумулятора

более 4 часов

Общий вес, кг

Прибор без аккумулятора: 5,5, 2 аккумулятора 1

Объём, мм

390 x245 x110
