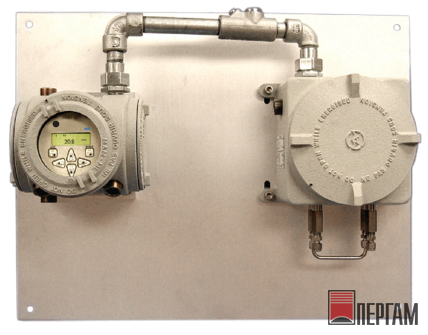

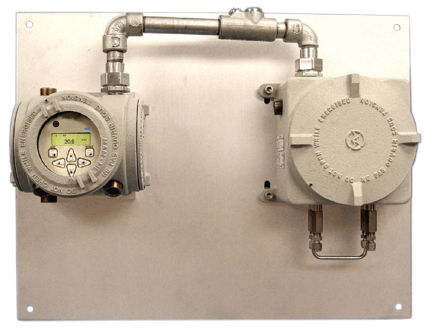

Анализатор кислорода Panametrics APX

Газоанализатор кислорода для непрерывного измерения содержания O2 в газах

Термомагнитный газоанализатор кислорода APX с повышенными эксплуатационными характеристиками – новое дополнение к серии таких газоанализаторов и измерительных преобразователей Panametrics. Газоанализатор APX обеспечивает расширенную компенсацию газового фона, что позволяет использовать APX в атмосфере углеводородных газов с известным или неизвестным составом, включая пары, дымовые и нефтезаводские газы.

Расширенная компенсация газового фона

Возможность расширенной компенсации газового фона позволяет учитывать не только теплопроводность газа, но и его теплоемкость и вязкость. Определение этих дополнительных физических характеристик позволяет APX дифференцировать фоновые газы, которые значительно отличаются по диамагнитным свойствам и их вариации. Это обеспечивает существенное преимущество APX перед другими традиционными магнитными газоанализаторами кислорода, которые не позволяют автоматически компенсировать диамагнитные эффекты из-за изменения фонового газа. В результате этого APX позволяет более точно измерять концентрацию кислорода в широком диапазоне применений, как с известным, так и неизвестным составом фонового газа.

Высокие эксплуатационные характеристики и простота использования

Встроенный мощный микропроцессор обеспечивает автоматическую компенсацию сигнала, связанного с содержанием кислорода, и реализацию алгоритмов обработки сигналов. Это расширяется линейность выхода, увеличивает точность измерений, их надежность и долговременную стабильность. Кроме того, APX оснащен специальным программным обеспечением для определения "ненормальных" условий измерения, включая падения расхода газа в анализатор или броски давления. Программирование APX осуществляется легко с помощью многоуровневого с ниспадающими меню интерфейса, который обеспечивает удобный доступ для изменения параметров, принятых по умолчанию, диапазона изменения выходного сигнала и калибровки.

Прочная и надежная конструкция прибора с минимумом обслуживания

Датчик и электронные элементы расположены в пылевлагонепроницаемом/ взрывозащищенном корпусе, который может быть установлен непосредственно в точке измерения. Уникальная двухкамерная конструкция датчика кислорода с регулированием температуры минимизирует влияние изменений температуры и расхода, а также обеспечивает высокую устойчивость к возможным загрязнениям.

Принцип действия

Принцип действия анализатора кислорода основан на использовании свойств термомагнитной конвекции в магнитном поле при подогреве парамагнитного газа. Парамагнитные свойства кислорода обуславливают втягивание в магнитное поле пробы кислородсодержащего газа. Введение кислородсодержащей газовой смеси в магнитное поле, и ее нагрев приводит к возникновению вынужденного движения газовой смеси, при котором нагретая газовая смесь непрерывно вытесняется холодной смесью. Образующий конвекционный поток газа приводит к изменению сопротивления пары термисторов, которые включены в мост Уитстона. Результирующий сигнал, а также измеренные значения теплоемкости и вязкости, используются микропроцессором для точного расчета концентрации кислорода.

Выбор диапазона

Газоанализатор APX обеспечивает выходной сигнал 4- 20 мА, программирование верхнего и нижнего пределов которого выполняется программным путем. Выходной сигнал пропорционален концентрации кислорода и "скомпенсирован" от влияния изменений фонового газа и давления. APX имеет большой ряд диапазонов измерения.

Применение

APX – полностью укомплектованный газоанализатор, предназначенный для измерения концентрации кислорода при решении, в частности, следующих задач контроля:

• Процессов улавливания паров
• При загрузке танкеров
• Дымовых газов
• Нефтезаводских газов
• Олефинов – этилена и пропилена
• Чистых углеводородов

Характеристики

• Расширенная компенсация газового фона для различных газовых смесей
• ИК-связь с клавиатурой, защищенной стеклом, для облегчения программирования в опасных зонах
• Применение в опасных зонах
• Отсутствие подвижных узлов
• Универсальное питание переменного тока
• Долговременная стабильность градуировочных характеристик (калибровки)
• Калибровка только в N2, однако, применение возможно в любых фоновых газах
