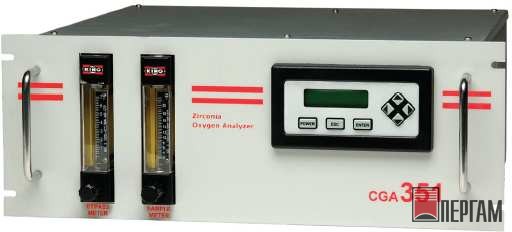

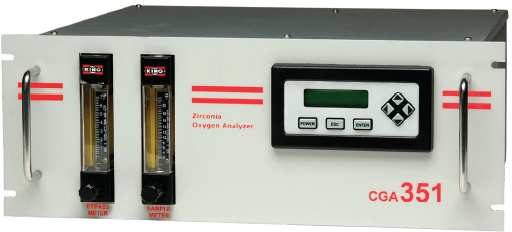

Газоанализатор Panametrics CGA 351

Газоанализатор O2 измеряет концентрацию кислорода в газах

Газоанализатор CGA 351 использует уравнение Нернста для расчета содержания кислорода в пробе газа. При нагревании диоксида циркония, допированного иттрием, до температур свыше 6500С он становится электролитом, так как вакансии в кристаллической решетке позволяют ионам кислорода диффундировать в керамику. Если с двух сторон керамической ячейки создаются различные парциальные давления кислорода, ионы кислорода будут мигрировать вдоль образующегося градиента концентрации. При этом будет происходить перенос электронов от одной стороны керамики к другой. Если переносимый заряд имеет возможность аккумулироваться, возникает градиент потенциала, действующий в противоположном направлении, что противодействует дальнейшей диффузии.

Применение – контроль следов О2

Газоанализатор кислорода CGA 351 обычно применяется на следующих объектах:

• Заводы по разделению воздуха
• Перчаточные камеры (на АЭС)
• Процессы производства полупроводников
• Термообработка и металлургические процессы
• Производства стекла и керамики
• Определение чистоты инертных газов
• Газовые подушки резервуаров
• Исследования в области медицины
• Вентиляционные смеси

Специальные области применения

• Газовая среда в зоне сварки
• Генераторы газов
• Смеси воздух/топливо

Газоанализатор кислорода с датчиком из оксида циркония

В газоанализаторе кислорода CGA 351 используется современный датчик из оксида циркония для точного определения содержания кислорода в различных технологических газах. Микропроцессорная электроника позволяет измерять концентрацию кислорода в пределах от единиц ppm до 100%.

Назначение

Газоанализатор кислорода CGA 351 с первичным измерительным преобразователем на основе оксида циркония предназначен для наблюдения и/или контроля различных сухих и чистых газовых потоков, например, в процессах разделения воздуха, термообработки, производства керамики и др. При наличии загрязнений и влаги необходимо использовать соответствующую систему пробоподготовки.

Принцип действия

Характеристики

• Быстрая, простая одноточечная калибровка;
• Возможность измерения концентрации кислорода от 0,1 ppm до 100%; в том числе, и в том числе, в восстановительных газах;
• Незначительное время отклика (менее 1 секунды при 90% ступенчатом изменении концентрации);
• Высокая стабильность датчика;
• Безотказная работа прибора в течение длительного времени, не требующая обслуживания из-за отсутствия необходимости в частой поверке и регулировке;
• Точность измерения возрастает при низких значениях концентрации кислорода.
