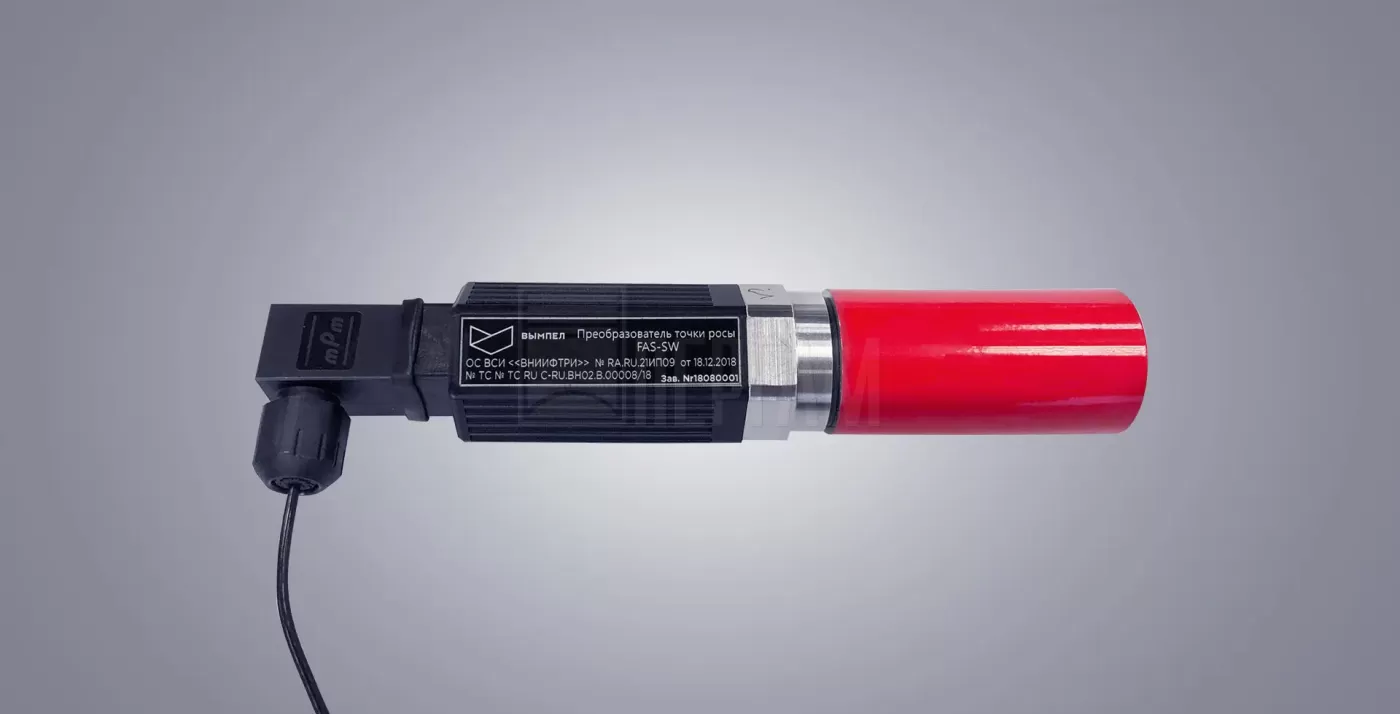

Преобразователь точки росы FAS-SW

Сорбционный преобразователь точки росы

Преобразователь влажности FAS-SW - это сорбционный, оксидно-алюминиевый датчик, предназначенный для измерения точки росы в соответствии с ГОСТ Р 53763-2009 и СТО Газпром 089-2010 в природном газе или других газах в широком диапазоне при рабочем давлении до 30МПа. Используется на узлах коммерческого учета газа и в технологических процессах, требующих контроля данных параметров качества газа.

Назначение

Измерение параметров влагосодержания в инертных и агрессивных газах, в том числе и водородосодержащих. Преобразователь используется в технологических процессах подготовки природного газа, металлургии, машиностроении, химической и нефтехимической отрасли, микроэлектронике, энергетике где в качестве датчика точки росы предпочтительным является использование не конденсационных гигрометров, а сорбционных оксидно-алюминиевых датчиков.

Принцип работы

В преобразователе за измерение температуры точки росы отвечает сорбционноемкостный сенсор. Принцип действия сорбционно-емкостного сенсора основан на зависимости диэлектрической проницаемости влагочувствительного слоя, размещенного между двумя электродами, один из которых влагопроницаем для воздействий окружающей среды. Сенсор установлен на корпусе преобразователя и закрыт колпачком, защищающим его от механических повреждений и от свободного доступа к анализируемой среде.
