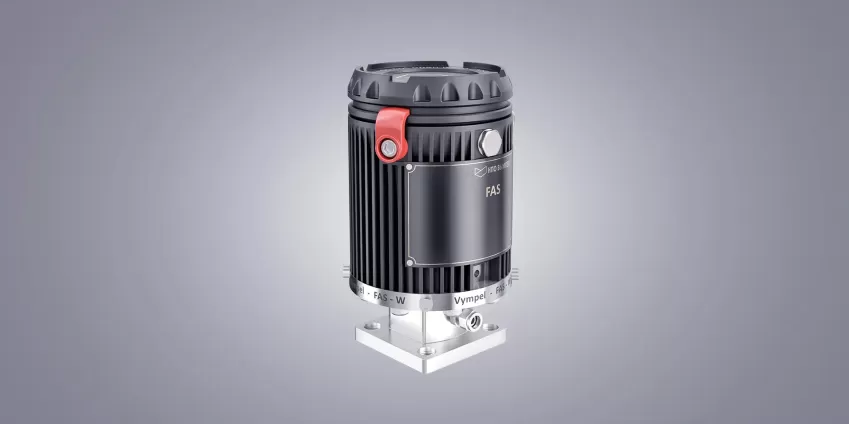

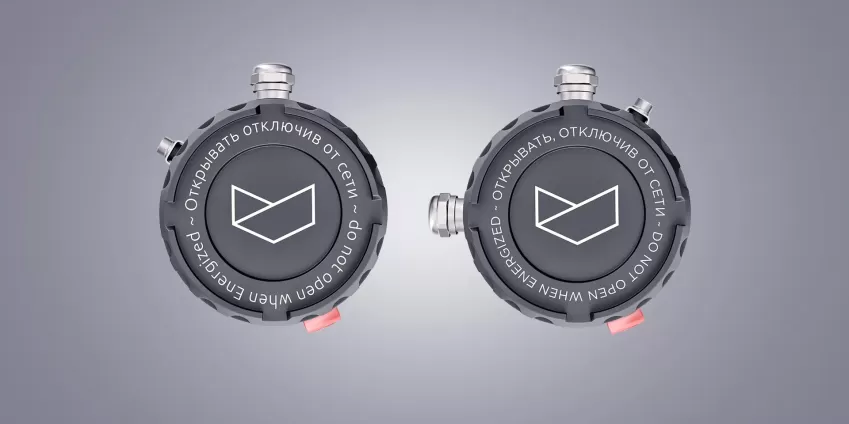

Анализатор влажности FAS-W

Анализатор влажности газов FAS исполнения FAS-W

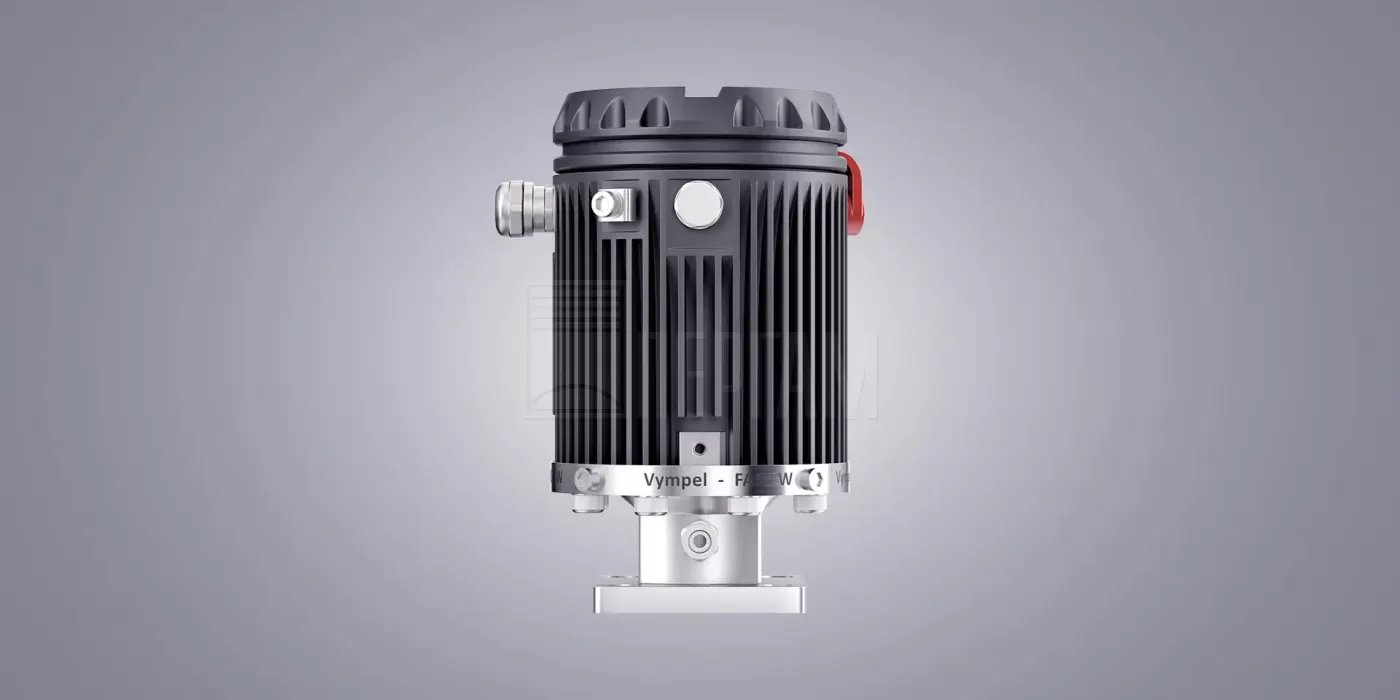

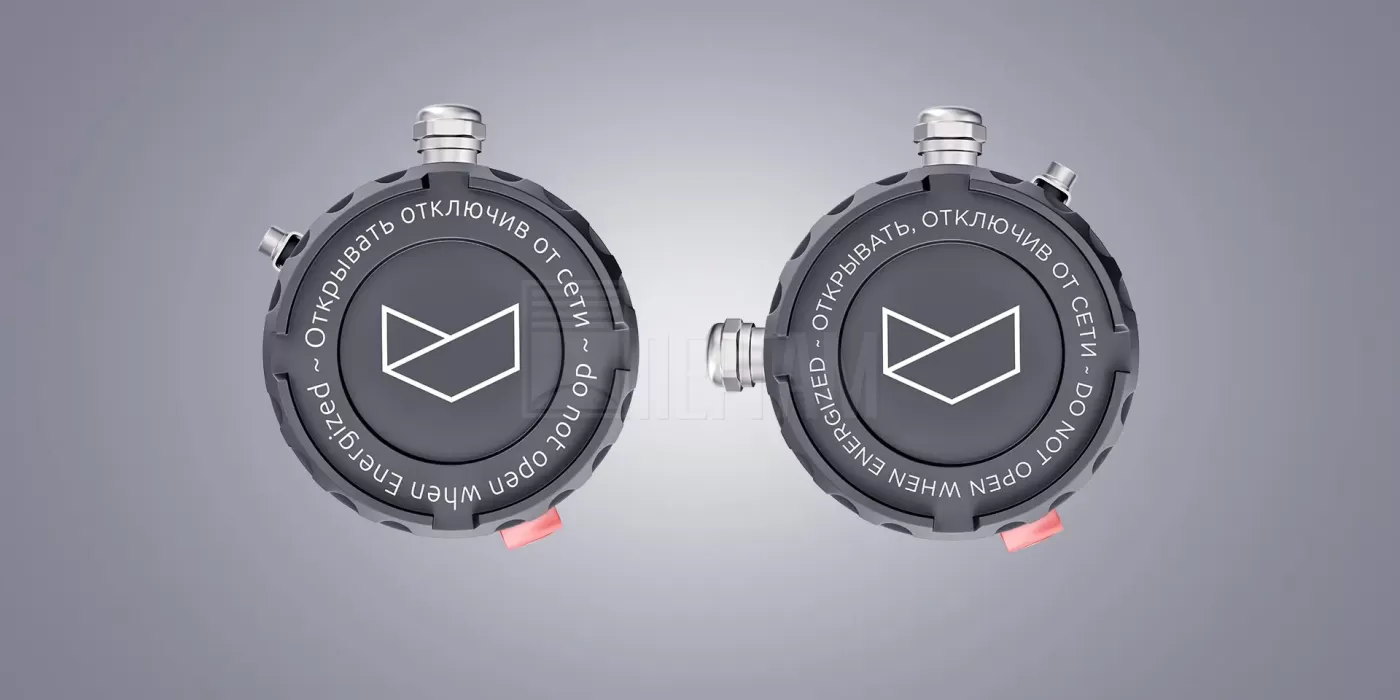

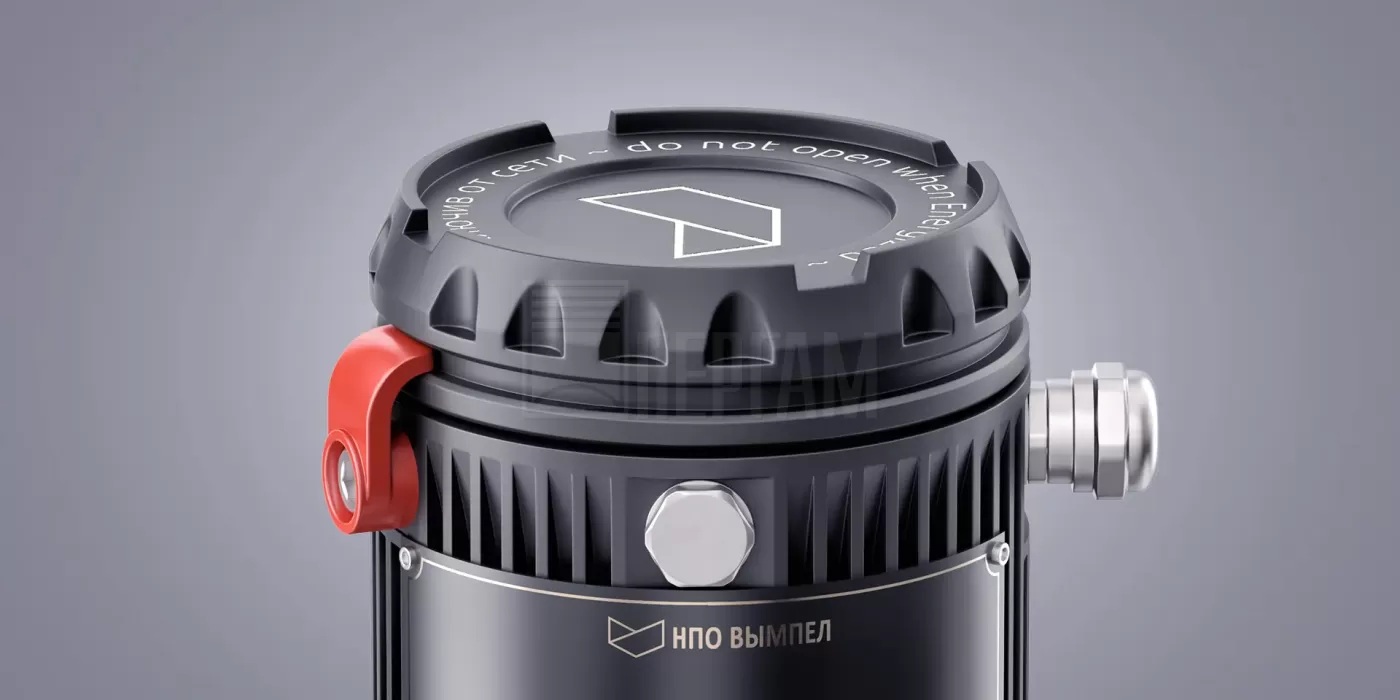

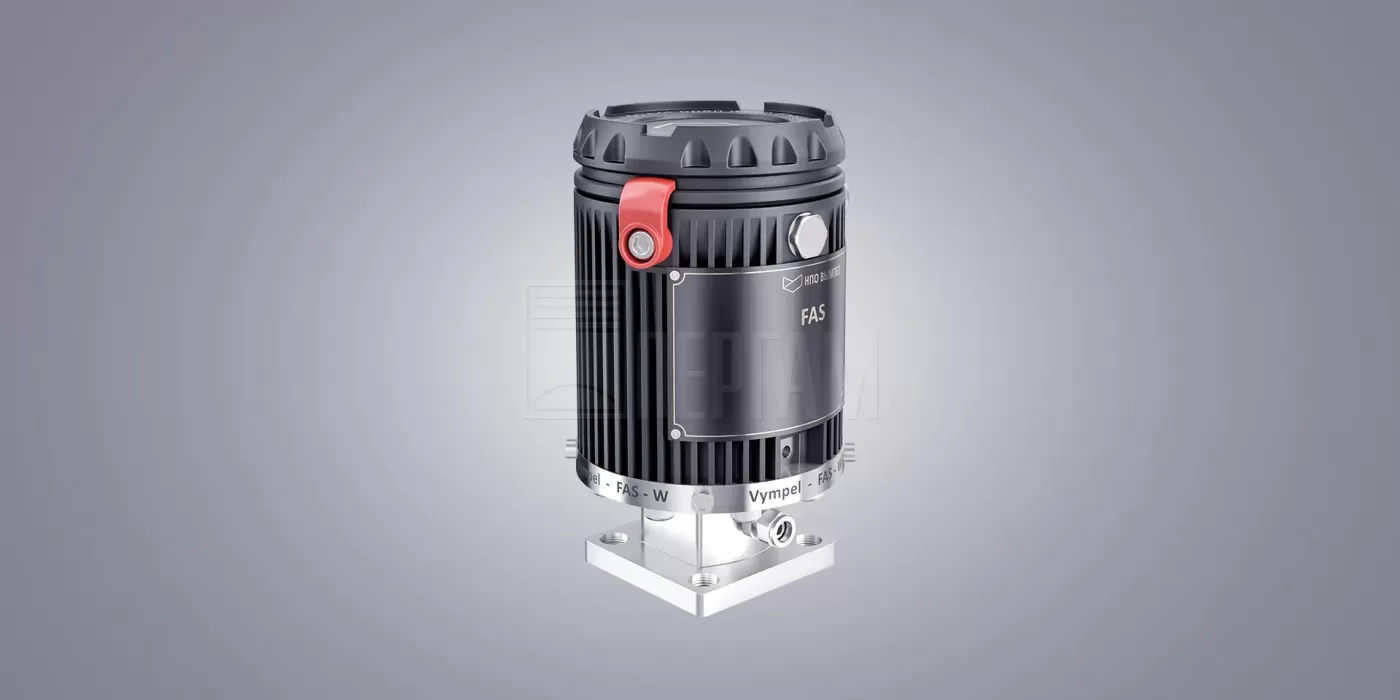

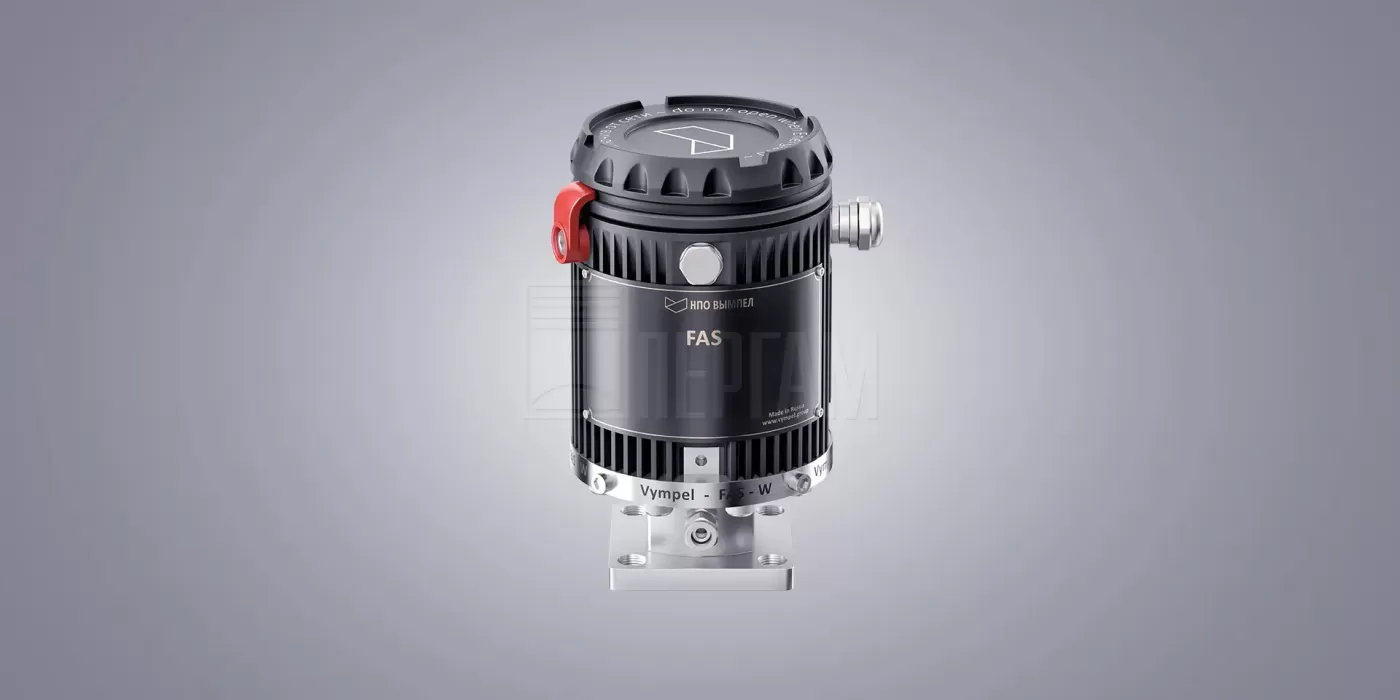

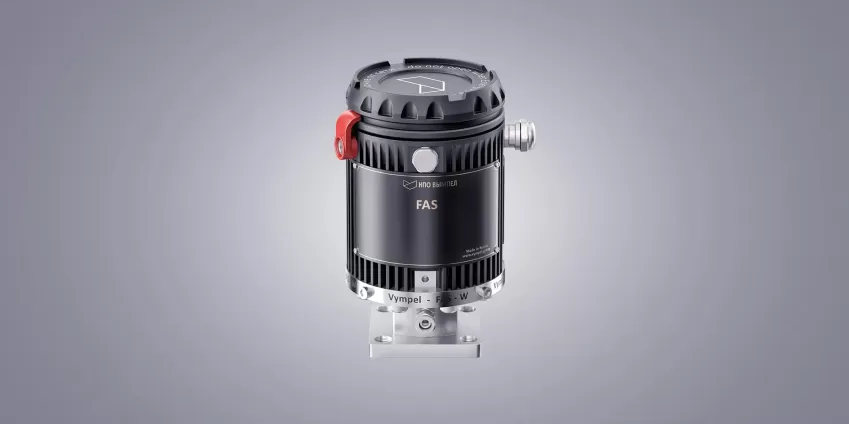

Анализатор влажности газов в газопроводе «FAS-W» - автоматический конденсационный гигрометр для измерения объёмной доли влаги в газе и других газовых средах (воздух, азот и др.), измерений температуры точки росы по воде при давлении до 10МПа. Анализатор комплектуется датчиком абсолютного давления газа и имеет возможность пересчета точки росы в объёмную долю влаги. Измеренные и пересчитанные значения влажности могут передаваться на верхний уровень как по токовому (4...20мА), так и по цифровому выходу RS-485 (протокол Modbus). Анализатор выпускается в трех исполнениях: А, В и С, отличающихся диапазонами измерений температуры точки росы и объемной доли влаги.

Применение автоматического гигрометра FAS-W

Влагомер устанавливается на технологических объектах, где измерять влажность газа в газопроводе необходимо – в нефтегазовом комплексе это участки работы с импульсными газами для управления пневмоприводами, точки контроля технологии осушки газа, установки переработки попутного газа на нефтяных платформах и других блоках подготовки газа. В топливно-энергетическом комплексе – это всевозможные АГНКС, ГРС и пр. FAS-W сочетает в себе преимущества конденсационных гигрометров и по стоимости сопоставим с сорбционными анализаторами газов верхнего ценового сегмента. Кроме компании «Вымпел» ни одному производителю конденсационных анализаторов не удалось предложить подобное решение.

Принцип измерения

При измерении параметров влажности используется оптический конденсационный метод измерения температуры точки росы, основанный на использовании эффекта полного преломления. В качестве источника излучения используется лазер с вертикально поляризованным излучением. Когда поверхность зеркала сухая, луч от лазера, падающий на поверхность зеркала под углом Брюстера, преломляется в зеркало. При охлаждении поверхности зеркала элементом Пельтье и появлении капель воды, луч лазера не преломляется в тело зеркала, а рассеивается на сконденсированных каплях.

Система фотоэлектронной регистрации реагирует на отражение света от капель воды возрастанием уровня фотосигнала, поступающего с фотоприемника. Уровень сигнала фотоприемника зависит от количества капель воды, сконденсировавшейся на поверхности охлаждаемого зеркала. Способ отбора пробы – принудительный, за счет избыточного давления в точке отбора пробы. Измерители влажности представляют собой стационарные одноблочные приборы циклического действия.

Особенности гигрометра FAS-W

1. Расширенный диапазон измерений

   Расширенный диапазон измерений по температуре точки росы от −80°C до +65°С.

2. Вывод на токовый выход точки росы в °C, °F, °K

   Вывод на токовый выход точки росы в °C, °F, °K или пересчитанное значение объемной доли влаги в ppmV или mg/m³.

3. Повышенная чувствительность оптической системы

   Повышенная чувствительность оптической системы регистрации к конденсации паров воды.

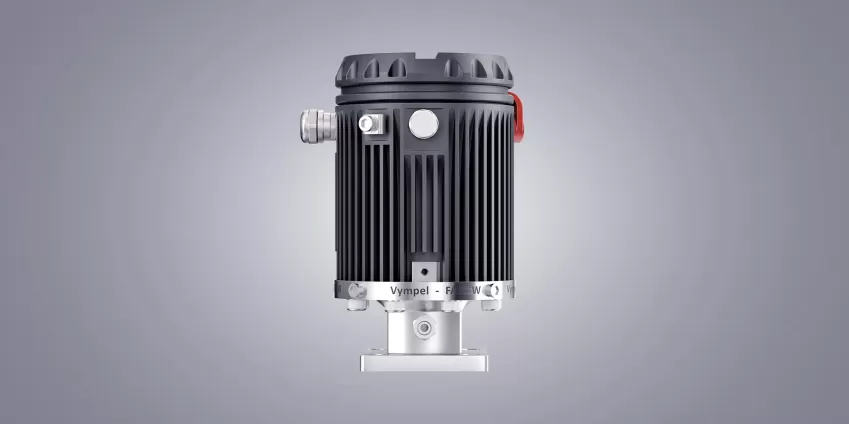

4. Отдельный вход под датчик давления

   Активный токовый вход предназначен для подключения датчика абсолютного давления во взрывозащищённой оболочке с аналоговым токовым выходом (4…20 мА).

5. Степень взрывозащиты 1 Ex d IIC T5 X

   Прибор сертифицирован на соответствие требованиям стандарта и ГОСТ 30852.1-2002 (1 Ex d IIC T5 X).

6. Различные внешние интерфейсы

   Внешние интерфейсы: цифровой RS-485, токовый 4...20мА, два сигнальных канала типа «Alarm».

7. Удобное использование

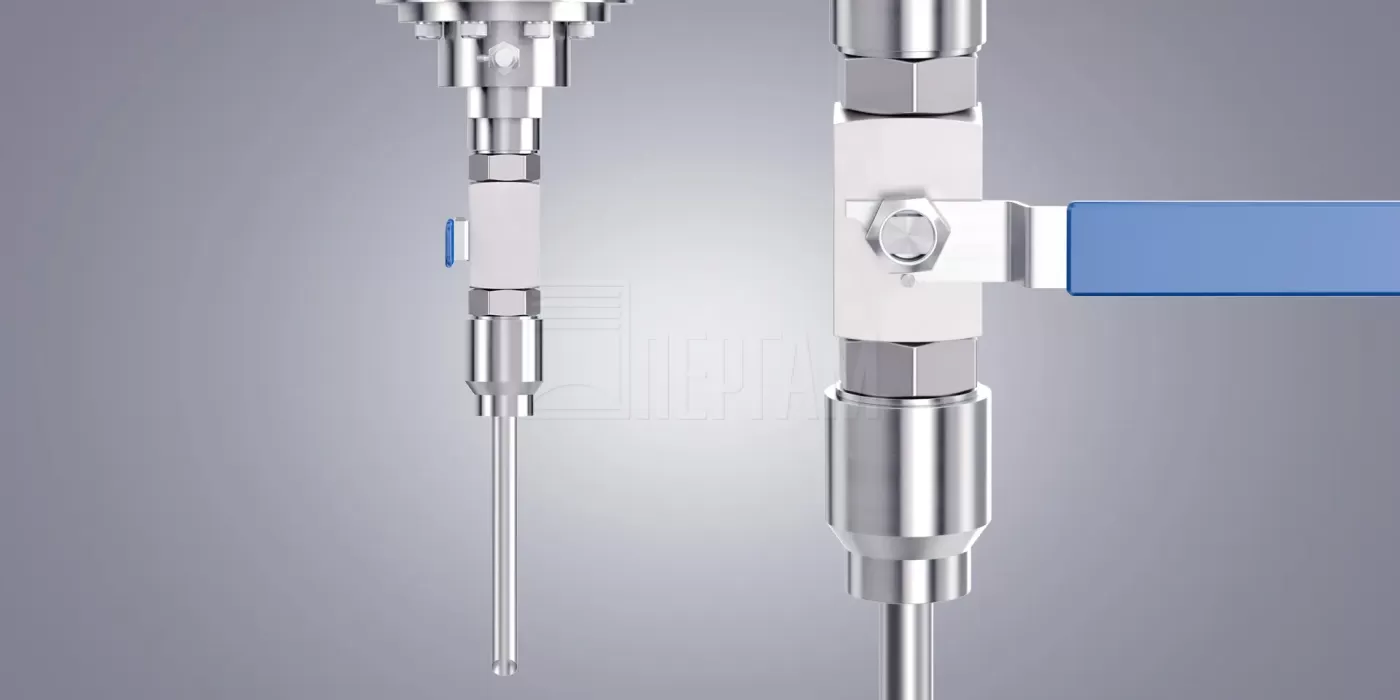

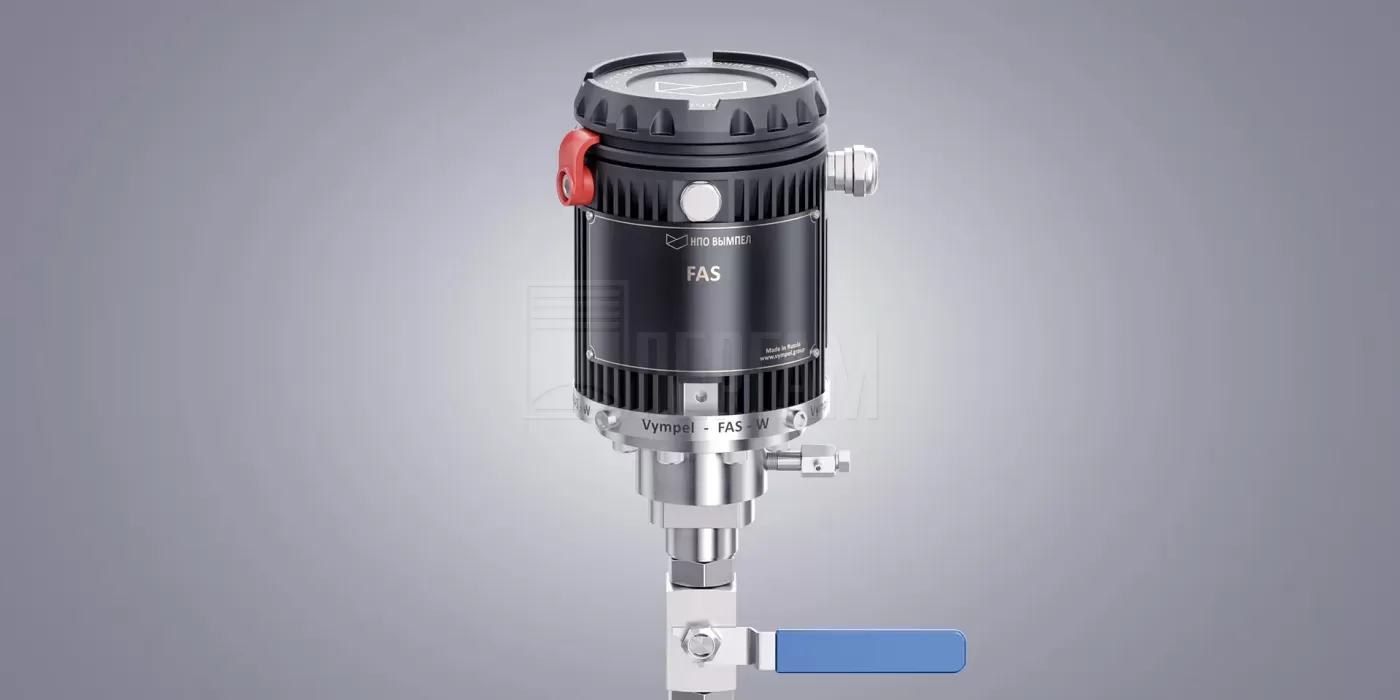

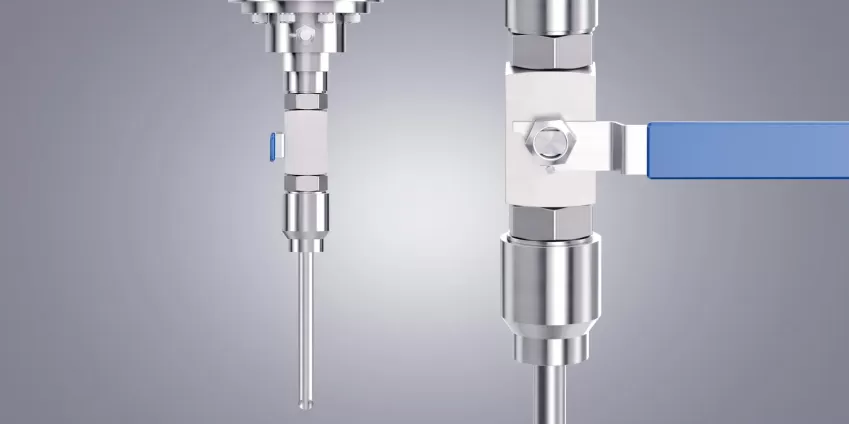

   Прибор может быть установлен на трубопровод, так и в различные системы подготовки газа.
