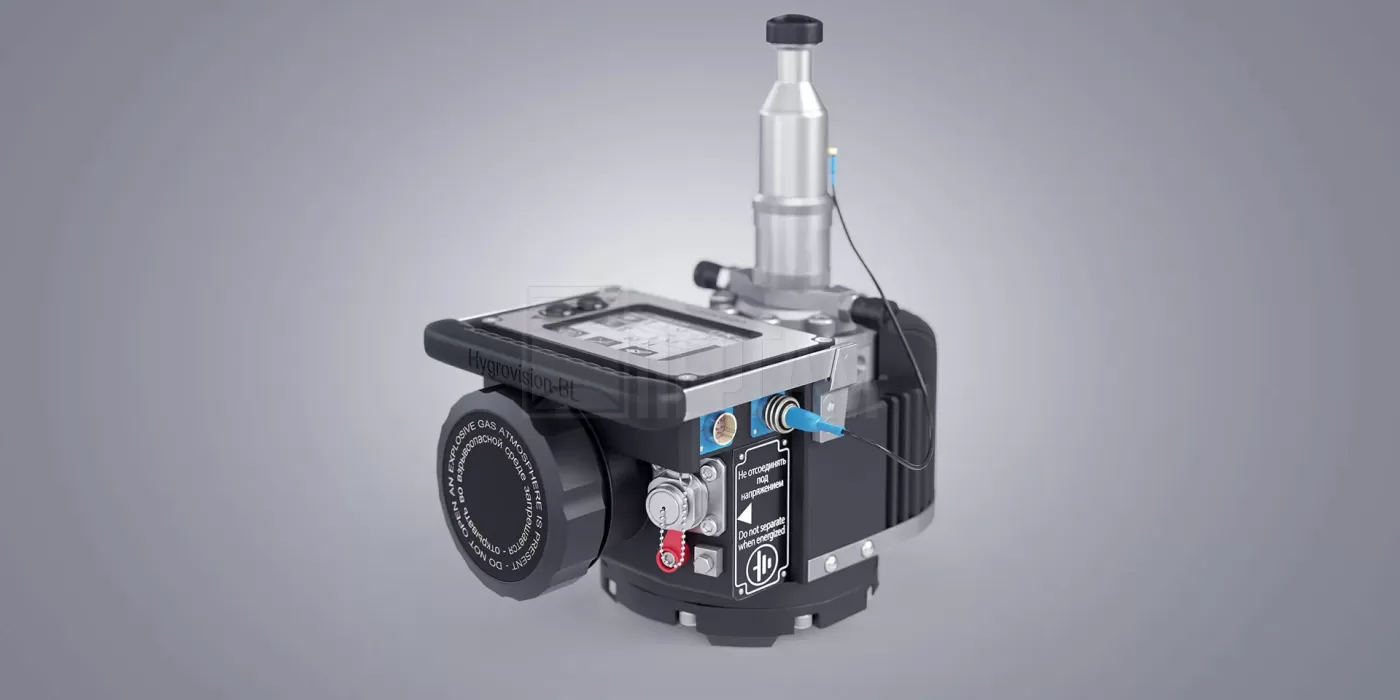

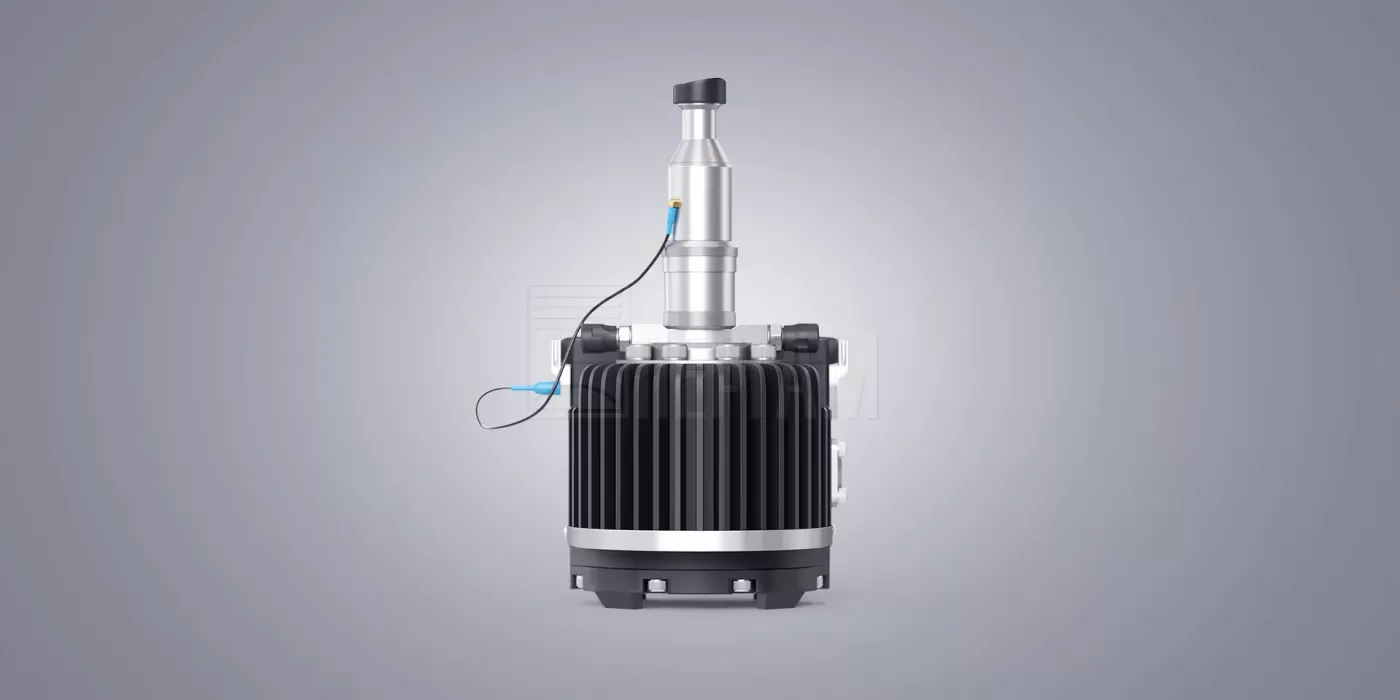

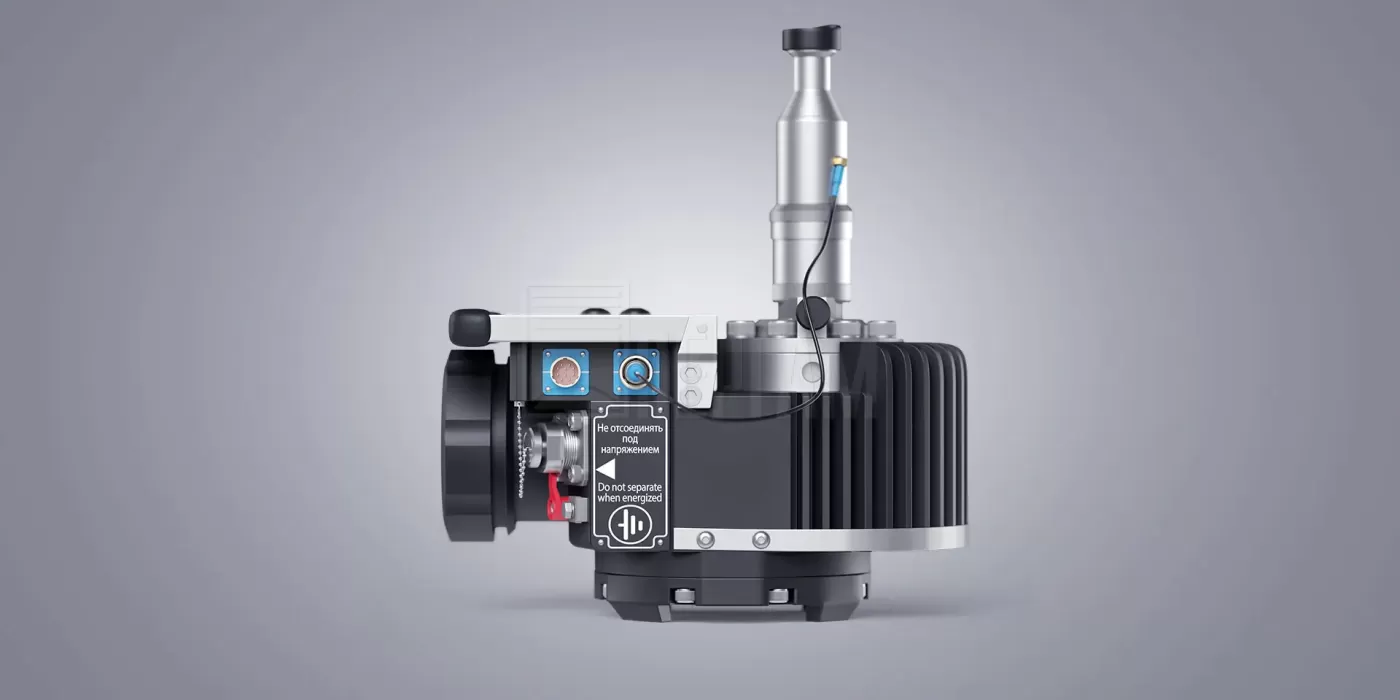

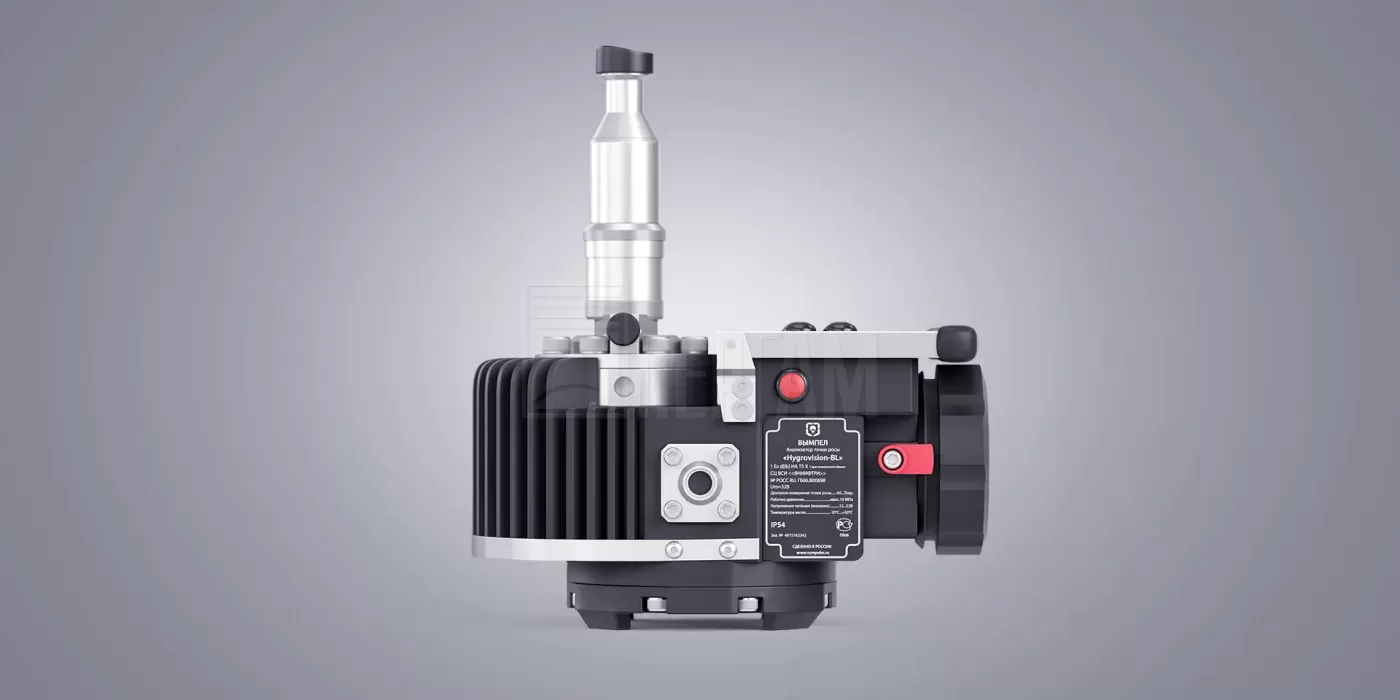

Анализатор точки росы Hygrovision-BL

Промышленный конденсационный гигрометр

Hygrovision-BL - конденсационный гигрометр для измерения точки росы (dpW) и температуры конденсации углеводородов (dpHC) в природном газе или других газах, визуального контроля процессов конденсации воды и углеводородов. Гигрометр имеет два исполнения, которые отличаются только набором принадлежностей и максимальным рабочим давлением (16/30 МПа).

Hygrovision-BL благодаря своим непревзойденным метрологическим характеристикам выбран в 2012 г. в качестве эталона переносчика точки росы между национальными метрологическими институтами стран, входящих в организацию КООМЕТ. Абсолютная погрешность передачи значения точки росы анализатором Hygrovision-BL составляет 0,05°С.

Назначение Hygrovision-BL

• для автоматического измерения точки росы и температуры конденсации углеводородов на газоизмерительных станциях, на станциях подземного хранения и осушки природного газа и т.д.;
• для контроля работоспособности стационарно установленных гигрометров в ручном и автоматическом режимах, а также совместно c Системой подготовки газа «Model-003»;
• в качестве гигрометра-компаратора для передачи единицы точки росы между генераторами влажного газа с различными классами точности;
• для визуального контроля процессов конденсации воды и углеводородов.

8 преимуществ Hygrovision-BL

1. Возможность визуального контроля измерений

   Запатентованная двухканальная оптическая система наблюдения поверхности охлаждаемого зеркала.

2. Сокращение времени измерения

   Режим автоматического фотоэлектронного сканирования поверхности зеркала для сокращения времени измерения в ручном режиме и определения состояния загрязнения.

3. Автономная работа

   Работа от внешнего источника питания и от встроенной аккумуляторной батареи.

4. Удобная передача данных

   Передача данных по стандартному протоколу ModBus/RTU или через ИК-порт.

5. Хранение данных до 5 лет

   Хранение данных об измеренных точках росы измерениях в автоматическом и ручном режимах сроком до 5 лет.

6. Сенсорный дисплей

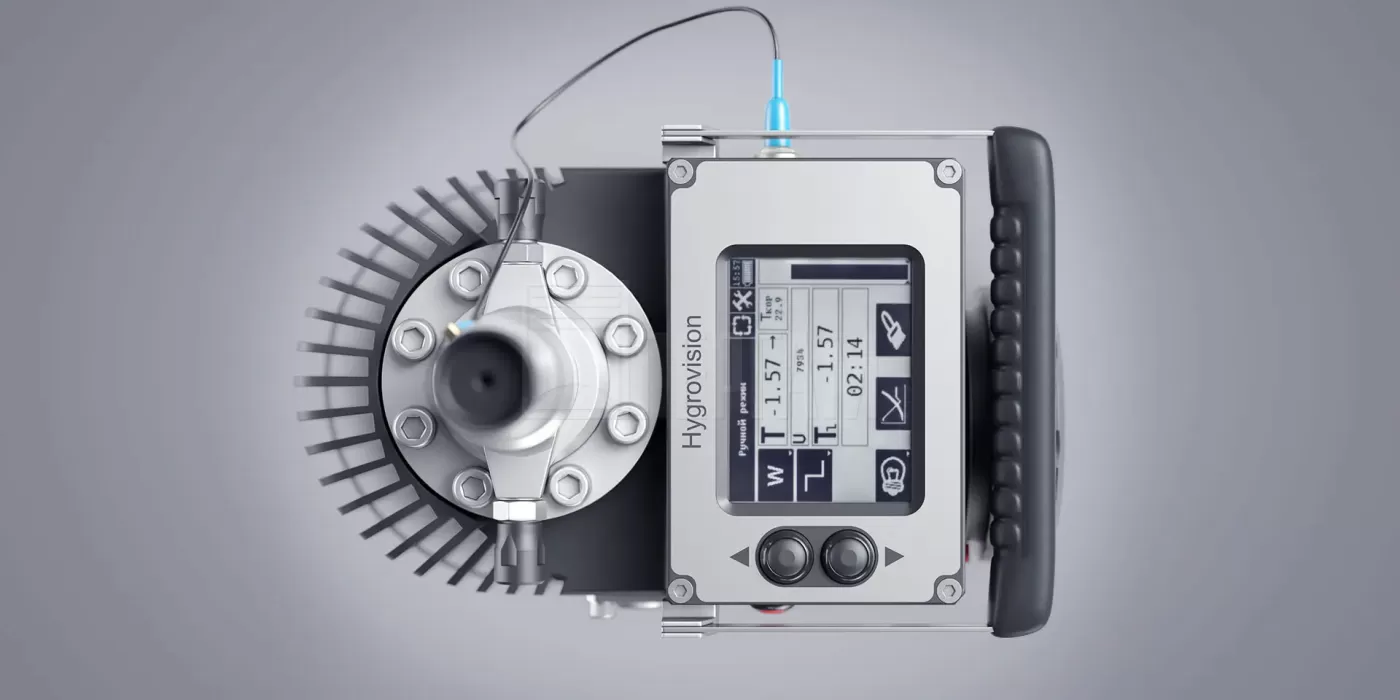

   Дисплей с сенсорной панелью для управления процессами измерения в ручном режиме.

7. Компаратор

   Возможность использовать анализатор в качестве прибора-компаратора.

8. Удобное использование

   Возможность монтажа на стандартный штатив (тренога для фото-видеосъемки), также прибор может быть установлен на любую плоскую поверхность.

Принципы регистрации:

Принцип регистрации водного и углеводородного конденсата на поверхности охлаждаемого зеркала заключается в использовании эффекта полного преломления.

Полное преломление — эффект, проявляющийся при падении продольных плоскополяризованных волн на границу раздела разнородных сред, и заключающийся в отсутствии отраженной волны. Эффект возможно наблюдать только в случае падения потока вертикально поляризованной волны на границу раздела сред под углом Брюстера.

Для реализации этого эффекта в качестве источника излучения используется лазер с вертикально поляризованным излучением, а материала зеркала — диэлектрик.

Когда зеркало чистое, луч от лазера, падающий на поверхность под углом Брюстера, полностью преломляется. В результате на выходе фотодетектора получаем нулевой сигнал.

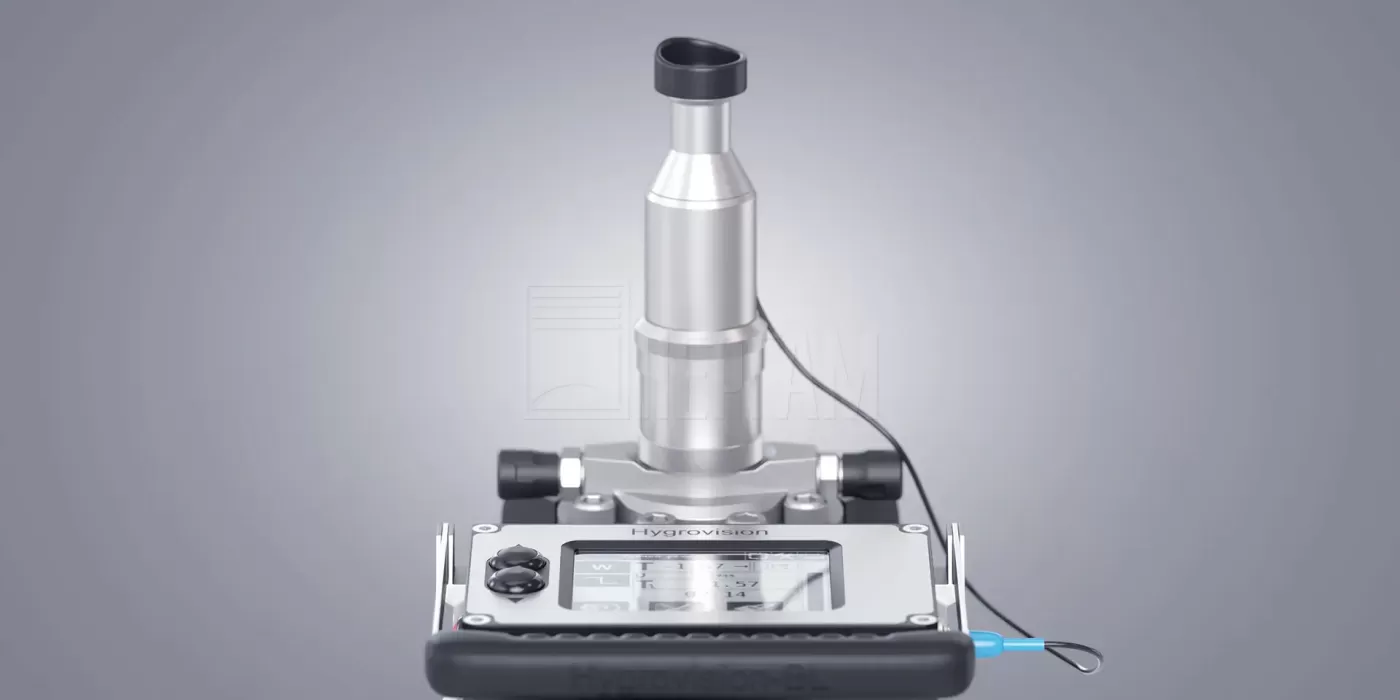

За всеми процессами, проходящими на поверхности зеркала, можно наблюдать через оптическую систему с 40-кратным увеличением. В системе предусмотрен белый светодиод, который обеспечивает вертикальную подсветку поверхности охлаждаемого зеркала через объектив микроскопа. Боковая подсветка осуществляется лазером.

Особенности регистрации углеводородного конденсата

При образовании на зеркале тонкой пленки углеводородов, имеющей показатель преломления отличный от материала зеркала, условия полного преломления нарушаются и появляется волна, отраженная от границы раздела сред «газ — пленка». Кроме того, ввиду оптической прозрачности сконденсированной пленки появляется вторая отраженная волна от границы раздела «пленка — зеркало». В результате фотоприемник фиксирует два отраженных луча, которые образуют интерференционную картину.

Измерение точки росы по углеводородам происходит при достижении толщины пленки равной примерно 5–10 nm.

Конденсацию углеводородов можно наблюдать только при включении вертикальной подсветки поверхности охлаждаемого зеркала.

Особенности регистрации водного конденсата

При охлаждении зеркала и появлении на поверхности капель конденсирующихся паров воды происходит интенсивное рассеяние света. Система регистрации реагирует возрастанием уровня фотосигнала на процесс конденсации паров воды. Уровень сигнала фотоприемника зависит от количества воды, сконденсировавшейся на поверхности охлаждаемого зеркала. Конденсацию воды можно наблюдать как при включении вертикальной подсветки анализатора точки росы, так и боковой подсветке поверхности охлаждаемого зеркала
