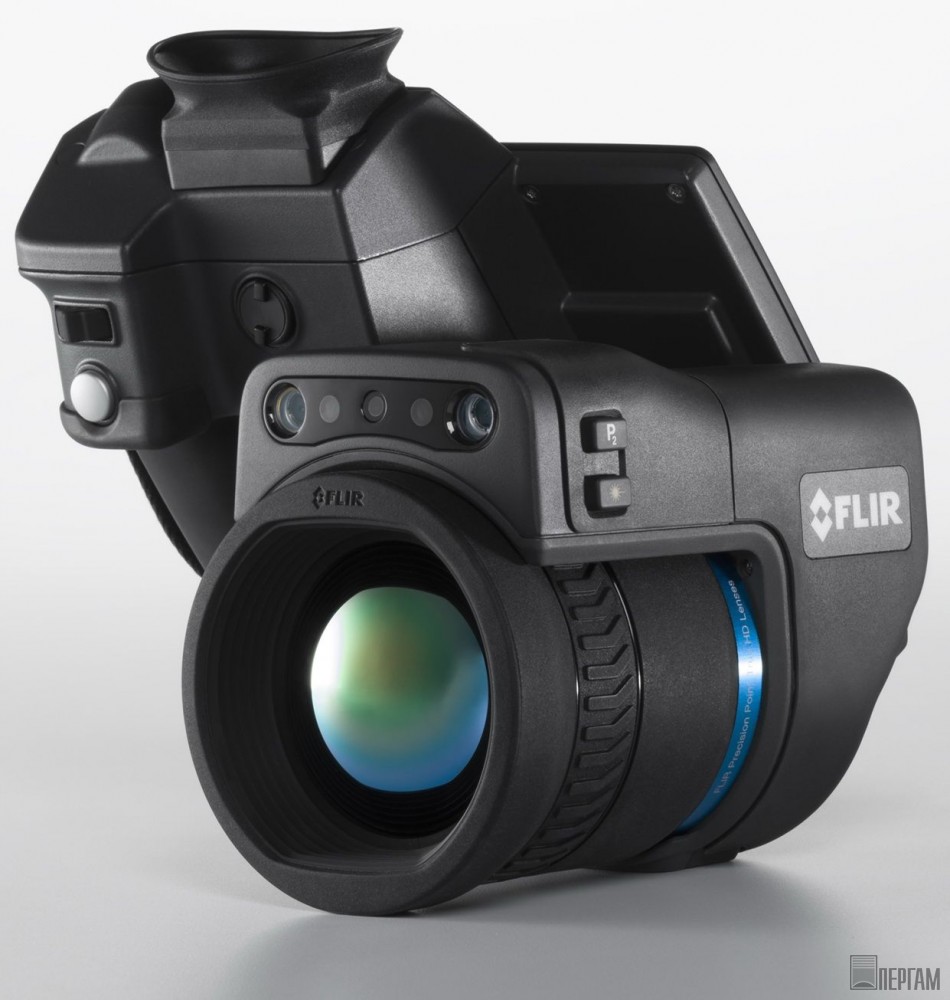

Тепловизор FLIR T1020 с матрицей 1024 × 768

FLIR T1020 — профессиональный тепловизор для энергоаудита

Разработан для технической диагностики в промышленности и строительстве. Чувствительность тепловизора в два раза выше, чем у неохлаждаемых камер прошлых поколений с ик-матрицей 640 × 480 пикселей. Съёмные объективы с новой оптической системой OSX™ Precision HDIR. Поддерживаются широкоугольные и телескопические объективы. Настраиваемая фокусировка. Функции MSX и UltraMax. Прочный прорезиненный корпус.

Основные характеристики

• Разрешение 1024 × 768 HD, 786/432 пикселя
• Чувствительность 0,02 °C
• Частота кадров 30Гц
• Наблюдение и измерение температуры от -40 до 2000 °C (-40 до 3632 °F)
• Функция UltraMax удваивает разрешение до 2048 х 1536
• Объектив OSX Precision HDIR обеспечивает повышенную точность с малым уровнем шума
• Точность ±1% в основном диапазоне температур
• Непрерывная автофокусировка и динамическая ручная фокусировка
• Технология MSX объединяет полноценное инфракрасное изображение с видимыми в обычном спектре деталями
• Интерфейсы для передачи видеопотока и отснятых роликов на устройства Apple или Android

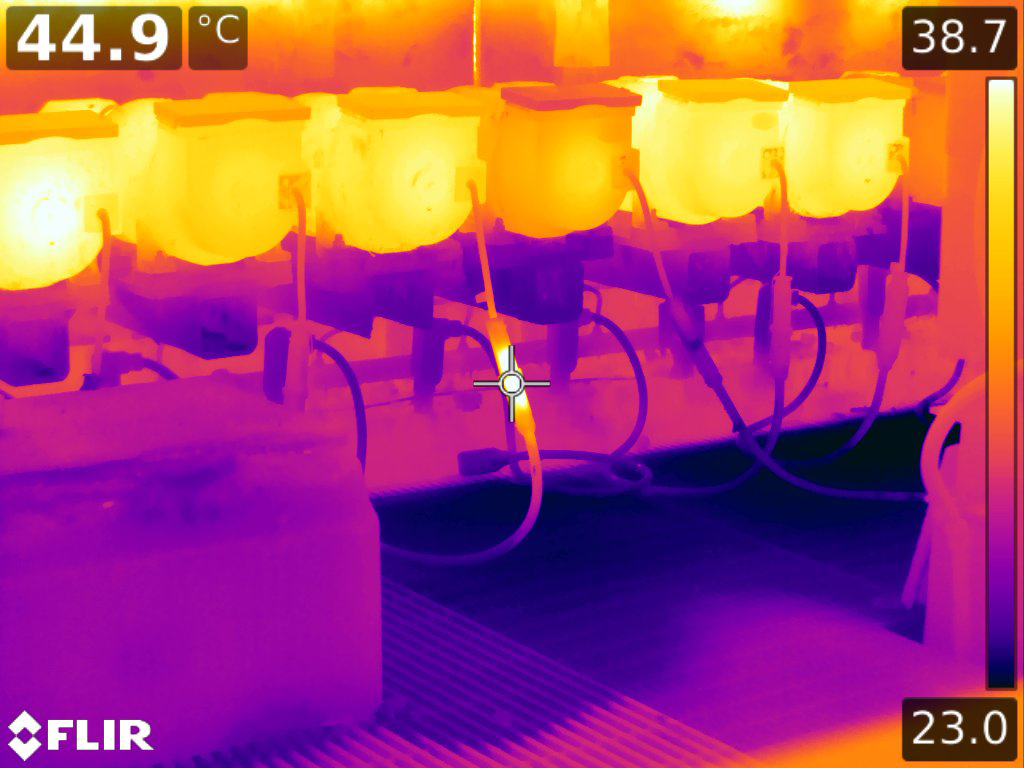

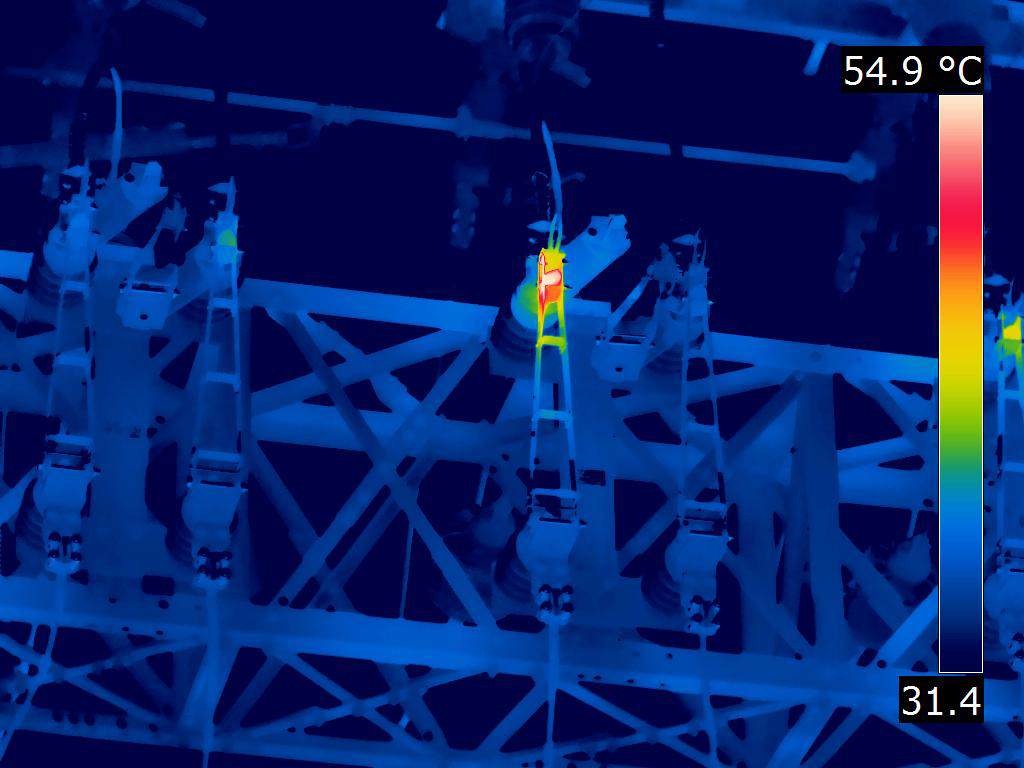

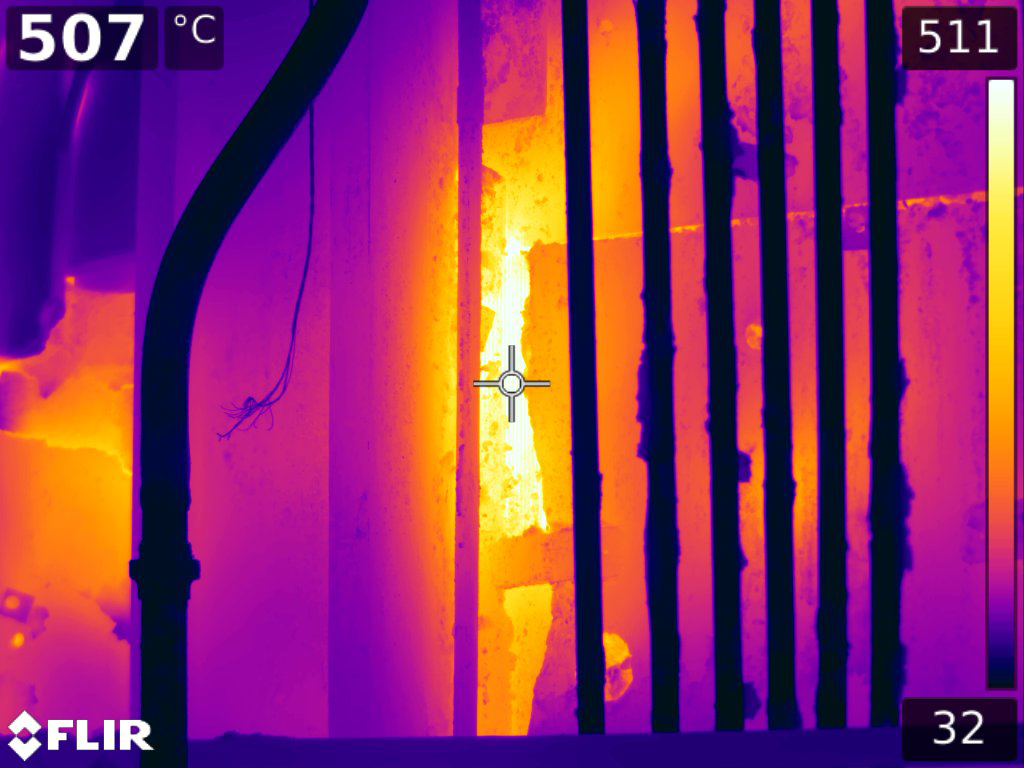

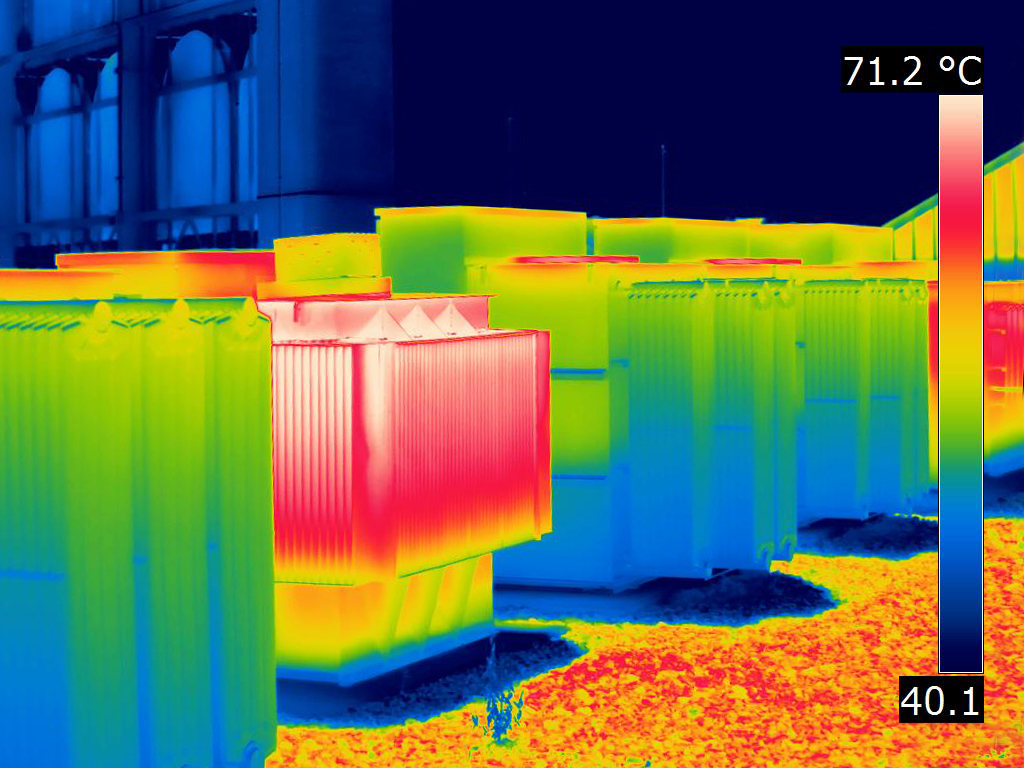

Примеры ИК-изображений обнаруженных дефектов

Матрица тепловизора

Новый неохлаждаемый ИК-детектор с разрешением 1024 × 768 и тепловой чувствительностью 0,02 °С позволяет проводить точные измерения температуры на больших расстояниях. За счёт большого разрешения матрицы тепловизора, отчётливо прорисовываются детали на снимке. Рассмотреть дефект в мельчайших подробностях, а высокая чувствительность исследовать каждую точку дефекта. Новый детектор работает в диапазоне температур — от -40 до +2000 °C (от -40 до 3632 °F). Это даёт возможность увидеть перепады температур обследуемых объектов. Расширяет области применения тепловизора, благодаря верхней границе измерения 2000°С, тепловизор можно использовать в металлургической промышленности, при производстве строительных материалов, на энергетических объектах для регулярных сервисных проверок электрооборудования.

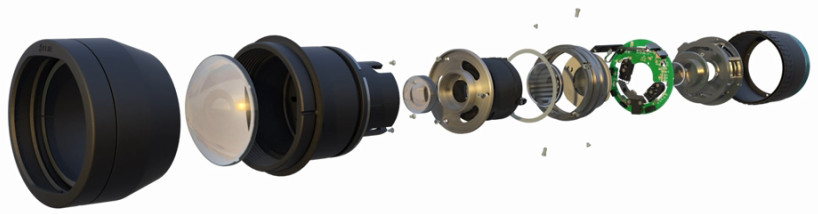

Объективы OSX Precision HDIR

Специально для тепловизоров линейки T1K разработана новая линия оптики, оптимизированная для резких и точных HDIR изображений. Профессиональные съёмные объективы OSX Precision HDIR позволяют адаптировать прибор к различным размерам объектов измерения и расстояниям до них. Сведено к минимуму воздействие внешних горячих (солнечные лучи, электрические лампы) и холодных (светодиоды, неоновый свет) источников ик-излучения на результаты измерений. Два режима фокусировки. Непрерывная автоматическая и динамическая ручная фокусировка позволяют подстраиваться под любые типы задач. Объективы для FLIR T1020 доступны в различных вариантах длины фокуса: от фото до широкоугольных или предназначенных для макросъёмки. Поддерживаемые объективы: 12°, 83,4 мм, 28°, 36 мм, 45°, 21,2 мм, макрообъектив с 3-кратным увеличением. В стандартный комплект поставки входит универсальный 28° объектив.

Обработка видеоданных

Функции MSX и UltraMax

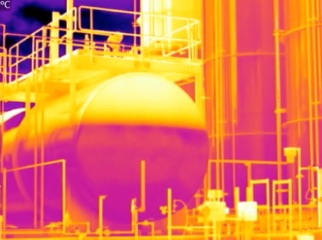

T1020 – Без MSX или UltraMax

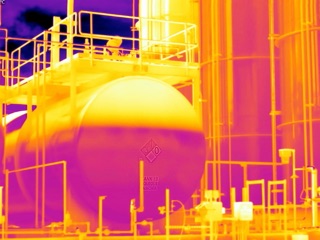

T1020 – С MSX (обратите внимание на бак) и UltraMax (улучшенная детализация)

Функции MSX и UltraMax позволяют повысить разрешение изображения в 4 раза без потери качества. Используя встроенную цифровую камеру, функция MSX определяет края объектов и накладывает их на инфракрасное изображение. Nакие элементы, как текст или мелкие детали маркировок, ранее неразличимые на инфракрасном изображении, отчётливо видны благодаря этой функции. Создаётся псевдо 3D эффект, края элементов прорисовываются чёткими линиями, изображение выглядит объемным. Программная функция для повышения качества изображения UltraMax создаёт изображения с более высоким разрешением и меньшим уровнем шума. Количество шумов снижается на 50% по сравнению с обычными изображениями. Эта технология взята из коммерческой фотографии, она известна как super-resolution. С помощью UltraMax тепловизоры T1K делают 16 инфракрасных фотографий за секунду. Затем эти снимки объединяются в одно изображение с двойным разрешением или 3,1 МП.

Радиометрическое видео

Многие тепловизионные камеры могут записывать инфракрасное видео, но не все способны снимать радиометрическое видео. Тепловизоры FLIR T1K записывают полнокадровое радиометрическое видео в режиме реального времени на съёмную SD-карту. Это позволяет регистрировать тепловые процессы и отслеживать стадии нагрева любого участка на ик-снимке. Каждый пиксель на видео включает в себя данные о температуре. Запись радиометрического видео Full HD с частотой 30 Гц позволяет выполнять динамический анализ полученных данных. Голосовые комментарии и текстовые заметки позволяют сделать отчёт о тепловизионном обследовании более понятным вашему заказчику. Тепловизор может подключаться к компьютеру через кабель HDMI и USB для передачи радиометрического видеопотока на прилагаемое к комплекте ПО.

Программное обеспечение FLIR Tools+

В комплекте с камерой FLIR T1020 идёт набор обновлённого программного обеспечения FLIR Tools+ для ПК. В нём вы можете упорядочить ваши изображения по папкам, сгруппировать обычные и тепловые изображения, как сочтёте нужным. Цветовые палитры можно изменять. Для более глубокого анализа добавлены различные варианты точечных экспонометров и измерительных боксов. С FLIR Tools+ вы даже можете объединить серию снимков для создания панорамного теплового изображения. Расширенные опции для отчётности. Функция Rapid Report позволяет создавать отчёты одним щелчком мыши. Сохранять их в PDF, брендируя логотипом вашей компании, экспортировать отчёты в Microsoft Word.

Повышение эффективности работы

Инженеры компании FLIR при разработке T1020 старались сделать камеру удобной и эргономичной. Им это удалось. Для сенсорного экрана диагональю 4,3 дюйма предусмотрены различные уровни яркости, что позволяет использовать камеру даже при прямом солнечном свете. При сильных бликах может оказаться более удобным другой способ — нажатием кнопки отправить изображение на встроенный в камеру видоискатель высокого разрешения. Четыре программируемых кнопки и два варианта программируемых параметров измерения дают возможность быстро переключаться между часто используемыми настройками. Вращающийся на 120° оптический блок предоставляет полезное разнообразие углов обзора и полную свободу при съёмке. Помогает сохранить контроль в сложных условиях съёмки, обнаружить цели, расположенные вне зоны прямой видимости.

ГАРАНТИЯ 2–5-10 ОТ FLIR

• 2 года на компоненты камеры и все виды работ по обслуживанию.
• 5 лет гарантия на литий-ионный аккумулятор.
• 10 лет гарантия на ИК-детектор.

Дополнительный бонус от Пергам: при покупке FLIR T1020 в компании Пергам, вы получаете в подарок инфракрасный термометр FLIR TG165.
