Тепловизоры FLIR A500f/A700f
Гарантия производителя:12 месяцев
Тепловизоры для мониторинга состояния промышленных объектов

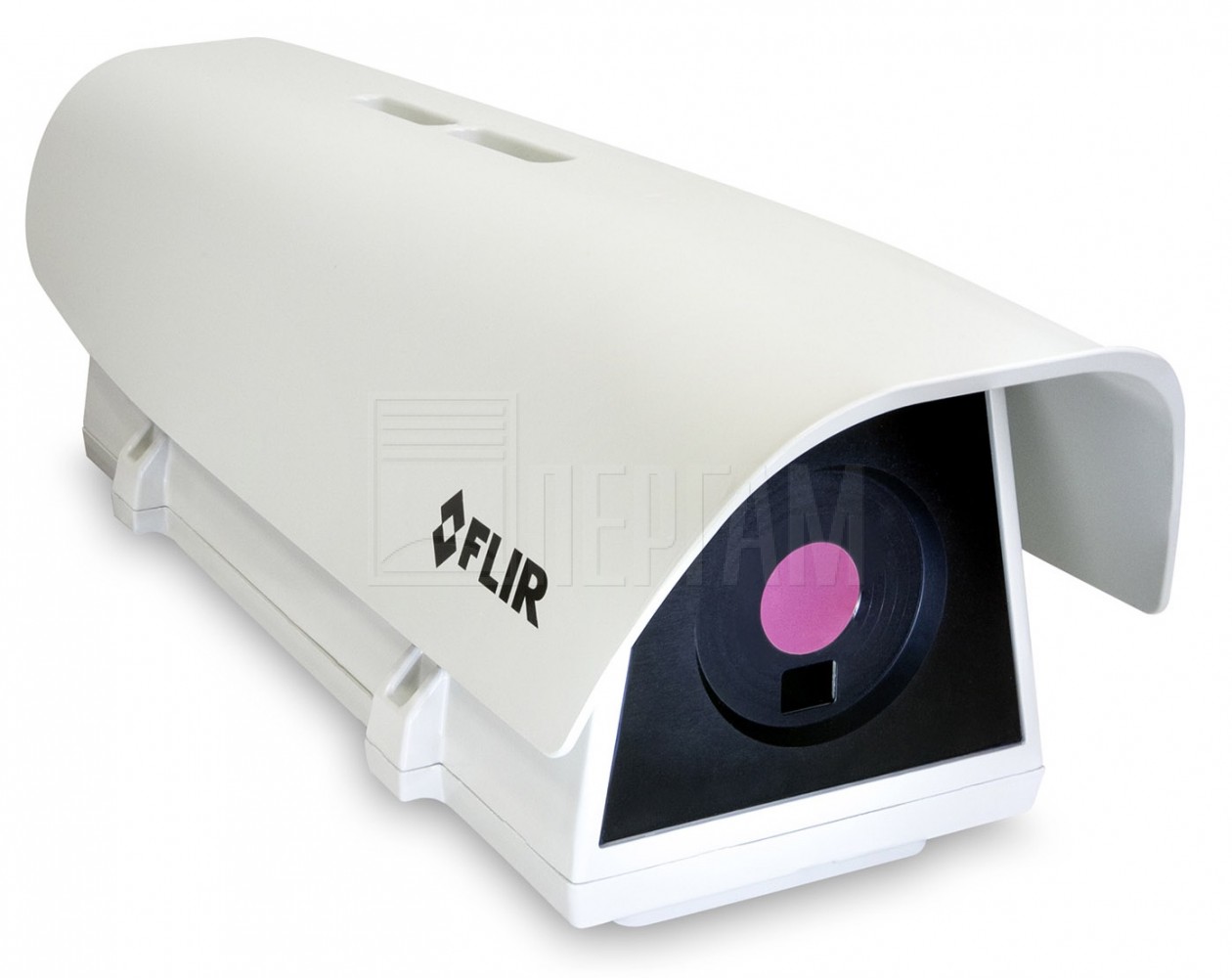

FLIR A500f/A700f - стационарные тепловизоры для мониторинга состояния промышленных объектов и раннего обнаружения возгораний, автоматически срабатывает сигнализация при обнаружении повышенной температуры. Камеры можно устанавливать вне помещений, ударопрочный корпус IP67 защищает камеру от влаги и пыли, а частота кадров 30Гц. даёт чёткую и плавную картинку.
Тепловизионные камеры A500f/A700f поддерживают все протоколы, необходимые для промышленной интеграции в системы HMI/SCADA, соответствуют стандарту ONVIF-S для интеграции с системами управления и передачи потокового видео. При интеграции VMS тепловые и видимые потоки можно просматривать отдельно или одновременно. Камеры легко добавлять, настраивать и эксплуатировать в системах HMI / SCADA, предлагая поставщикам решений автоматизации быстрый старт.
Тепловизоры A500f и A700f полностью поддерживают протоколы IIoT, такие как MQTT (Передача телеметрии в очереди сообщений) и restful API с уникальной идентификацией токенов для дополнительной безопасности брандмауэра.
Устройства промышленного интернета вещей (IIoT) выполняют сбор и анализ данных, поступающих от подключенных к сети ресурсов, объектов и людей, и получение практически полезной аналитической информации для решения отраслевых задач.
Применение тепловизоров
Типичные области применения камер - мониторинг мусороперерабатывающих заводов, где существует риск самопроизвольных пожаров, и мониторинг подстанций с критическими компонентами. Обе камеры оснащены технологией гибкого улучшения сцены (FSX), присутствующей в портативных пожарных тепловизорах Teledyne Flir K. В результате получается сверхточное изображение с более тонкой текстурой, на термограмме отчётливо видны детали краёв объектов, накладываемые с обычного изображения со встроенной видимой камеры. Это позволяет операторам легче распознавать объекты и людей.

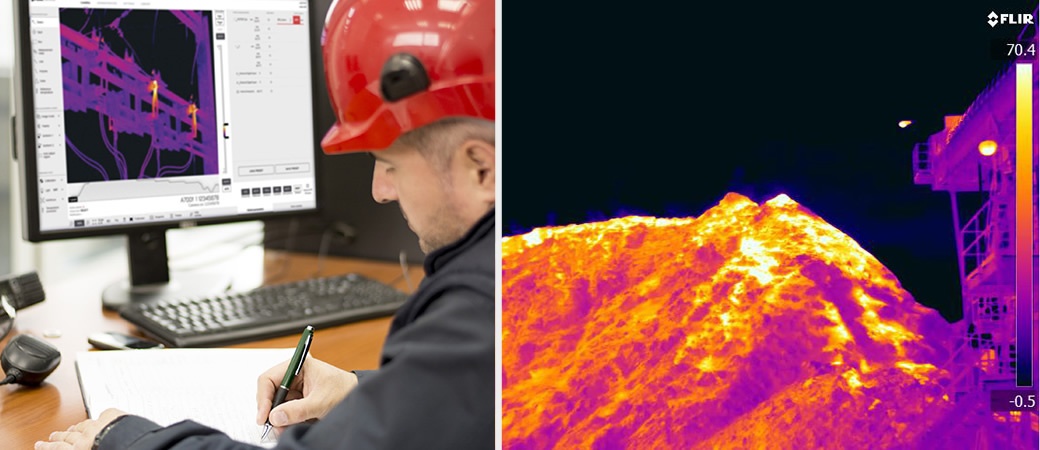

Камеры A500f/A700f используются для мониторинга хранения штабелей угля. Хранение угля в крупных штабелях сопряжено с опасностью внезапного возгорания. Тепловизоры автоматически предупреждают о потенциальных проблемах на постоянно действующих объектах по обращению с отходами или в зонах хранения угля.
Hасыпное хранение любых горючих материалов ведет к угрозе возгорания на многих складских участках – складах дерева, бумаги, цемента, угля, мусорных бункеров. Самовозгорание обычно начинается на нижних слоях штабеля из-за повышения температуры материала. За счёт постоянного мониторинга верхних слоёв можно заблаговременно обнаружить горячие участки и предпринять меры по предотвращению возгорания.
Производственные предприятия, объекты химической переработки или электрические подстанции, использующие общий язык связи и управления, также могут воспользоваться камерами A500f и A700f. Не только для обнаружения потенциально опасных очагов возгорания. Эти камеры позволяют этим организациям снизить затраты на техническое обслуживание за счёт быстрого выявления тепловых аномалий, связанных с механическими проблемами.
Диапазоны обнаружения температур
A500f имеет диапазон температурного обнаружения от -20 до 1500°C, в то время как A700f предлагает диапазон температур от 20 до 2000°C для обнаружения химических пожаров и других экстремальных пожарных ситуаций в промышленных условиях.
Простота интеграции
Несколько вариантов связи и управления обеспечивают простую интеграцию в стандартные решения безопасности и IiOT, включая HMI / SCADA, ONVIF, Modbus, MQTT и протокол REST API.
Уличное применение
Защитный корпус выдерживает температуры от -30° до 50° C, обеспечивая высокий уровень защиты от сложных условий окружающей среды.
Достоверные результаты
Благодаря тепловому разрешению до 640 × 480, дистанционной фокусировке мотора, технологии FSX® (улучшение качества термограммы) и трём полям обзора, камеры A500f / A700f всегда на стороже.
Технические характеристики Тепловизоры FLIR A500f/A700f
Технические характеристики
Общие характеристики |
|
| Функции сигнализации |
Для любой выбранной функции измерения, цифрового входа и температуры внутренней камеры |
| Выход на сигнализацию |
• Цифровой выход • Электронная почта (SMTP) (push) • Ethernet / IP • Передача файлов (FTP) (push) • Сервер Modbus TCP (pull) • MQTT (push) • Запрос через RESTful API (pull) • Сохранение образа или видео |
| Кодирование |
Видеопоток: H.264, MPEG4 или MJPEG Радиометрический поток: сжатый JPEG-LS, радиометрический FLIR |
| Материал корпуса |
Алюминиевый корпус, солнцезащитный козырек из АБС-пластика |
| Многопотоковость |
Да |
| Размер (Д x Ш x В) |
51,5 × 17,7 × 22,9 см |
| Веб-интерфейс |
Да |
Соответствия и сертификаты |
|
| Соответствие ONVIF |
Да. ONVIF Профиль S |
| Соединение и связь | |
| Тип разъема цифрового ввода / вывода |
Клеммная колодка внутри корпуса |
| Напряжение изоляции цифровых входов / выходов |
500 VRMS |
| Назначение цифрового входа |
NUC, отключение NUC, сигнализация |
| Цифровые входы |
2x оптоизолированные, Vin (низкий) = 0–1,5 В, Vin (высокий) = 3–25 В |
| Назначение цифрового выхода |
• Как функция тревоги, вывод на внешнее устройство • Неисправность (NC) |
| Цифровые выходы |
3x оптоизолированные, 0–48 В постоянного тока, макс. 350 мА; твердотельное оптореле; 1x выделенный как выход неисправности (NC) |
| Ethernet |
Для контроля, результата, изображения и мощности |
| Связь через Ethernet |
Собственность FLIR на основе сокетов TCP / IP |
| Тип разъема Ethernet |
Порт RJ45 с классом защиты IP67 |
| Интерфейс Ethernet |
Проводной |
| Питание Ethernet |
Питание через Ethernet, PoE IEEE 802.3af класс 3 |
| Протоколы Ethernet |
• EtherNet/IP • IEEE 1588 • Modbus TCP • MQTT • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Стандарт Ethernet |
IEEE 802.3 |
| Тип Ethernet |
10/100Base-T |
| Многоадресная рассылка |
Да |
| RS-232 |
M8 A-кодовый разъем, вилка непосредственно на камере, внутри корпуса |
Электрические и механические характеристики |
|
| Кабельные вводы |
1xM12, 1xM16, 1xM20 |
Окружающая среда |
|
| Прозрачность атмосферы |
На основе данных о расстоянии, температуре воздуха и относительной влажности |
| EMC |
EN50130-4, EN61000-6-3, EN55022 Classe B, FCC Part. 15 Class B |
| Степень защиты |
IP67 |
| Монтаж |
Приобретается отдельно, доступны адаптеры для столбов и стен. |
| Диапазон рабочих температур |
От -30 ° C до 50 ° C |
Оптические характеристики |
|
| Повышение контрастности |
FSX® / Выравнивание гистограммы (только ИК) |
| Шаг детектора |
17 мкм |
| Постоянная времени детектора |
Обычно 10 мс |
| Диафрагма |
1.5 |
| Фокусное расстояние |
29 мм |
| Матрица в фокальной плоскости (FPA) |
Неохлаждаемый микроболометр |
| Фокусировка |
Моторизованная фокусировка, ручная и автоматическая по команде (метод контраста сцены) |
| iFoV |
0,52 мрад / пиксель |
| Частота изображения |
30 Гц |
| ИК-разрешение |
464 × 348 |
| Минимальное расстояние фокусировки |
1,0 м |
| MSX |
Да |
| Оверлей |
С / Без |
| Радиометрическое ИК-потоковое видео |
Протокол RTSP для FLIR Atlas SDK |
| Вывод данных |
Результаты измерений: • Ethernet / IP • Сервер Modbus TCP (pull) • Клиент Modbus TCP (push) • MQTT (push) • REST API (GET / POST) • Измерения и неподвижное изображение (радиометрический JPEG, визуальный 640 × 480, визуальный 1280 × 960) • Веб-интерфейс |
| Спектральный диапазон |
7,5–14 мкм |
| Разрешение потоковой передачи |
Видеопоток 0: 640 × 480 пикселей Видеопоток 1: 1280 × 960 пикселей Радиометрический поток: 464 × 348 пикселей |
| Видео трансляция |
Протокол RTSP |
| Визуальное разрешение |
1280 × 960 |
Измерение и анализ |
|
| Точность |
± 2 ° C или ± 2% от показания для температуры окружающей среды от 15 ° до 35 ° C и температуры объекта выше 0 ° C |
| Автоматическое обнаружение горячего и холодного |
Макс. / Мин. значение температуры и положение показаны в рамке |
| Поправки к измерениям |
Параметры глобального объекта; локальные параметры для каждой функции анализа |
| Предварительные настройки измерений |
Да |
| Инструменты измерения |
10 точечных измерителей, 10 прямоугольников или многоугольников маски, 3 дельты (разница любое значение / эталон / внешняя блокировка), 2 изотермы (вверху / внизу / интервал), 2 изотермы, 1 эталонная температура, 2 линии, 1 полилиния Максимум 12 функций измерения в то же время. |
| Диапазон температур объекта |
От –20 до 120 ° C от 0 до 650 ° C от 300 до 1500 ° C |
Другое |
|
| Нагрев |
8 Вт, с электронным управлением, T_ON 20 ° C ± 2 ° C , T_OFF 23 ° C ± 2 ° C |
| Оконная передача |
Автоматическая компенсация |
| Размеры |
62 × 20,2 × 22 см |
| Потребляемая мощность |
30 Вт PoE, PoE +, тип 2. IEEE 802.3af, IEEE 802.3at / PoE Plus |
| Хранение изображений |
Записывает до 100 радиометрических изображений в формате JPEG; хранение как функция: тревоги, расписания или взаимодействия с пользователем (веб-камера) |
