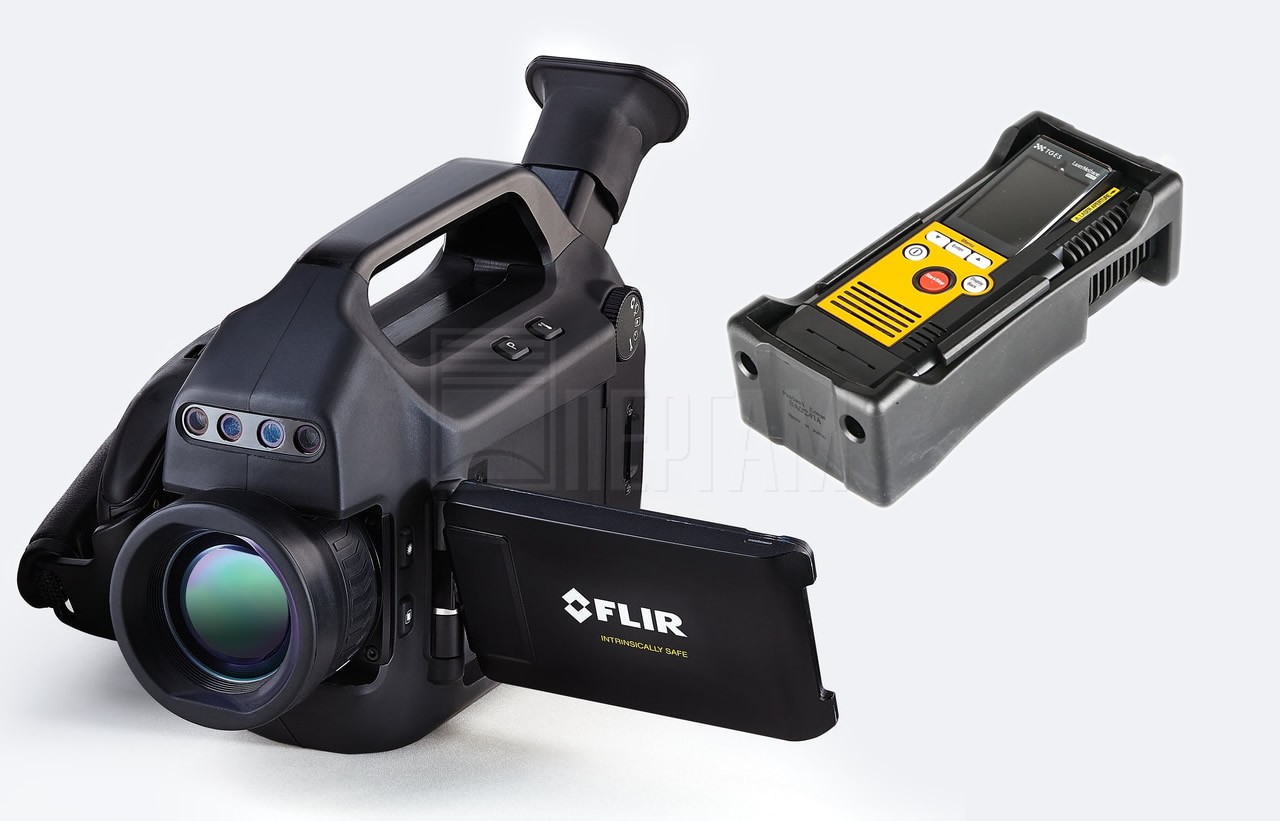

Тепловизор FLIR GFx320 с детектором метана LMM

Комплекс быстрой диагностики и локализации утечек углеводородов

Комплекс для быстрой диагностики и локализации утечек углеводородов включает в себя тепловизор FLIR GFx320 для визуализации утечек газа и портативный детектор метана LMM. FLIR GFx320 – это портативная камера оптической визуализации газа для взрывоопасных сред. Обнаруживает утечки метана, углеводородов и летучих органических соединений.

LMM – карманный детектор метана для сотрудников газотранспортной системы, используется для профилактического осмотра площадных объектов. Детектор оснащён bluetooth, GPS, есть собственное приложение под Android Leak finder. Приложение разработано компанией ПЕРГАМ для всей линейки лазерных детекторов метана от Pergam.

Обнаружение утечек на взрывоопасных объектах

Комплекс предназначен для быстрого обнаружения неконтролируемых выбросов, чтобы устранять их раньше, чем они приведут к огромным штрафным санкциям. Сертифицированная взрывозащищённая камера показывает даже самые малые концентрации метана, углеводородов и летучих органических соединений, позволяет сразу приступить к работе и находить утечки в девять раз быстрее, чем с использованием традиционных газоанализаторов. Позволяет инспекторам уверенно работать, зная, что как только они проверят опасную зону и признают её безопасной, они смогут войти туда с камерой в руке. Находя и быстро устраняя утечки, ваша компания сможет защищать окружающую среду и избегать утечек и наложения штрафов.

Визуализация утечек газа с помощью камеры FLIR GFx320

Камера GFx320 одобрена независимыми организациями для использования в опасных зонах, настроена для визуализации неконтролируемых выбросов, которые не может увидеть глаз человека. Это позволяет не тратить время на проверку безопасных зон, где нет утечек, минимизирует риски при обследовании опасных участков. Камера способна обнаруживать утечки газа всего при 0,4 г/ч. Камера GFx320 откалибрована для измерения температуры, обеспечивая оптимальное определение ΔT между газом и фоновой средой.

GFx320 идеально подходит для применения на объектах:

• морские буровые платформы;
• портовые терминалы сжиженного газа;
• заводы по переработке нефти;
• устья скважин природного газа;
• компрессорные станции;
• газоперерабатывающие заводы;
• заводы по переработке биологических отходов и энергопроизводящие установки.

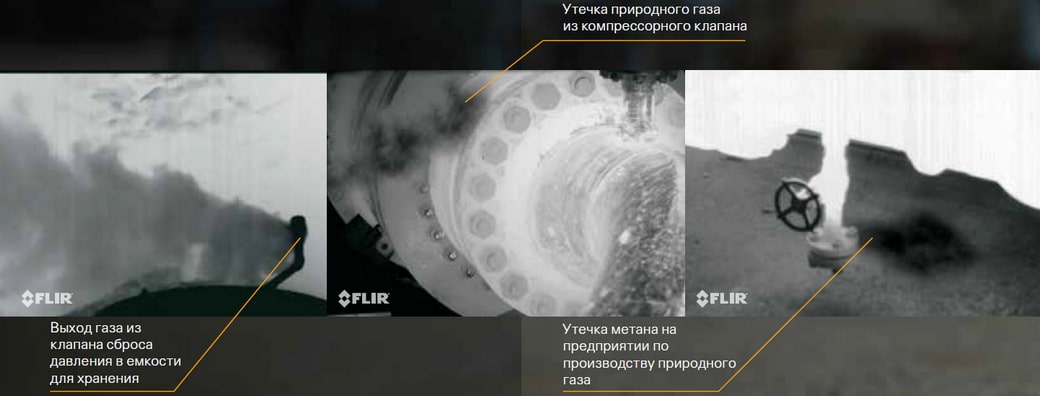

Визуализация невидимых газов

На морских буровых установках, прискважинных площадках и промышленных предприятиях часто существует риск скопления газа и его возгорания от случайной искры или горячей поверхности. Для работы в таких зонах требуется специальная одежда и оборудование, а иногда в них совсем нельзя работать. Камера GFx320 — решение для визуализации газа в нефтегазовой отрасли: благодаря взрывозащищенности она позволяет уверенно работать, сосредоточив внимание на выполняемой задаче. GFx320 упрощает доступ для инспекторов и может избавить от необходимости получать разрешения на проведение огнеопасных работ на участках, которые относятся к зоне 2/ классу I, категории II (зависит от правил компании).

Камера оптической визуализации газа позволяет:

• быстро осматривать большие участки с безопасного расстояния;
• проверять труднодоступные соединения;
• точнее соблюдать природоохранное законодательство;
• проверять электромеханические системы на предмет признаков неисправности, используя функцию измерения температуры;
• проверять резервуар на предмет утечки, уровня и эффективности.

Камера GFx320 способна обнаруживать более 400 газов, включая:

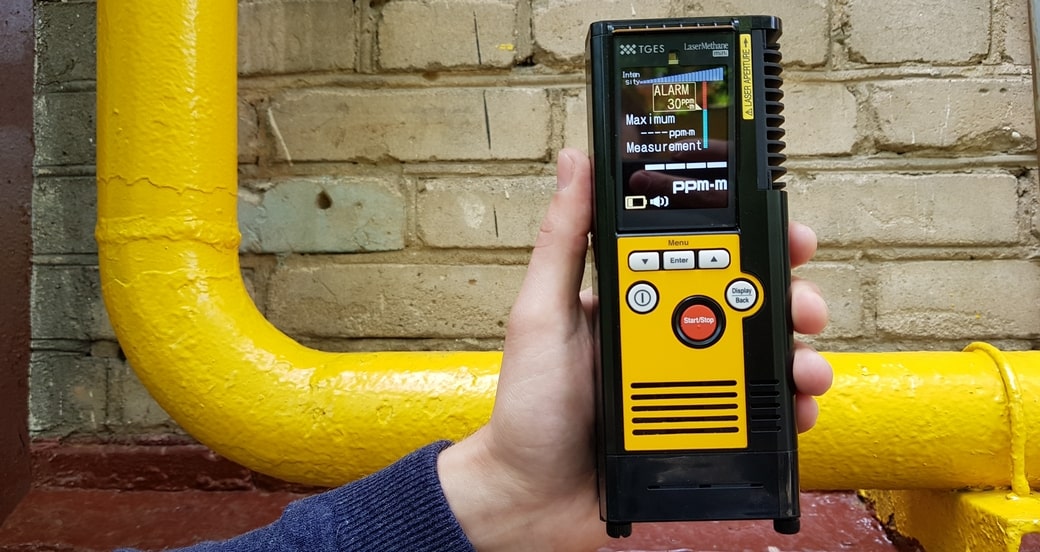

Ручной портативный детектор метана LMm для обходчиков

Laser Methane mini – это лазерный детектор газов, позволяющий дистанционно обнаруживать метан и другие газы, содержащие метан (природный газ), с использованием инфракрасного лазера. Лазерные детекторы – это проверенные инструменты для обнаружения источников утечки метана в нефтегазовой отрасли. Детектор метана LMm работает с мобильными устройствами на платформе Android для получения информации о положении GPS и отображения измеренных величин на карте.

• Отображение и сохранение измеренных величин;
• Отображение мест проведения измерений, а так же величины и времени измерений на карте;
• Сохранение изображений карт;
• Передача различных данных по email.

Принцип работы детектора

Принцип измерения этого прибора основан на способности метана поглощать инфракрасное (ИК) излучение лазера определенной длины волны (абсорбционный инфракрасный метод). Лазерный луч, направленный на объекты контроля (например, газовые трубы, грунт и т.п.), частично отражается. Прибор принимает этот отраженный поток излучения и измеряет степень его поглощения, которая затем пересчитывается в приборе в плотность метана в зондируемом слое газа (ppm-м; ppm – part per million «число частей на миллион»).
