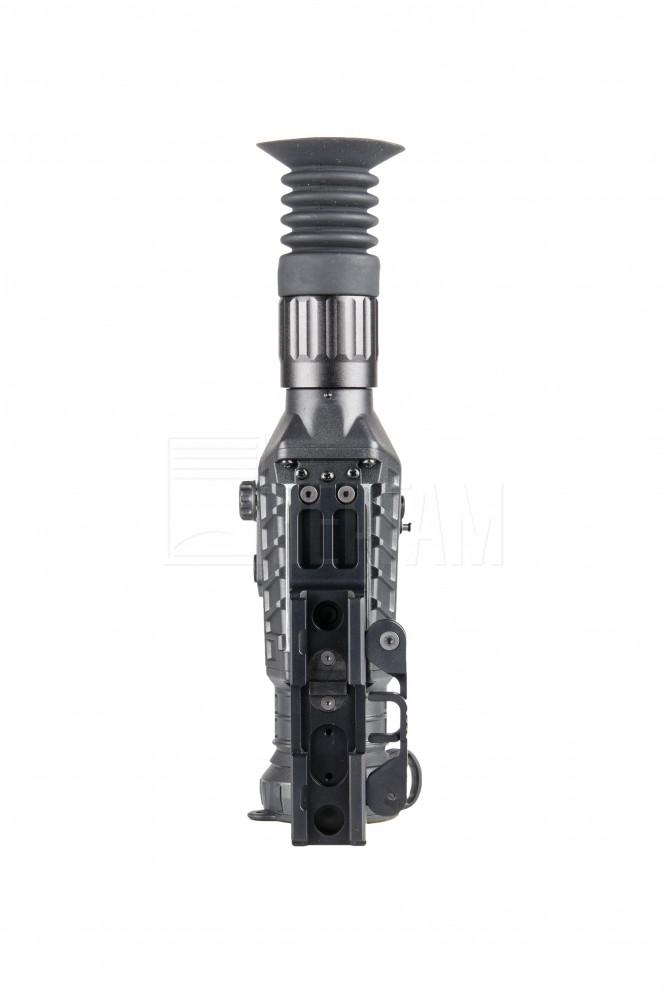

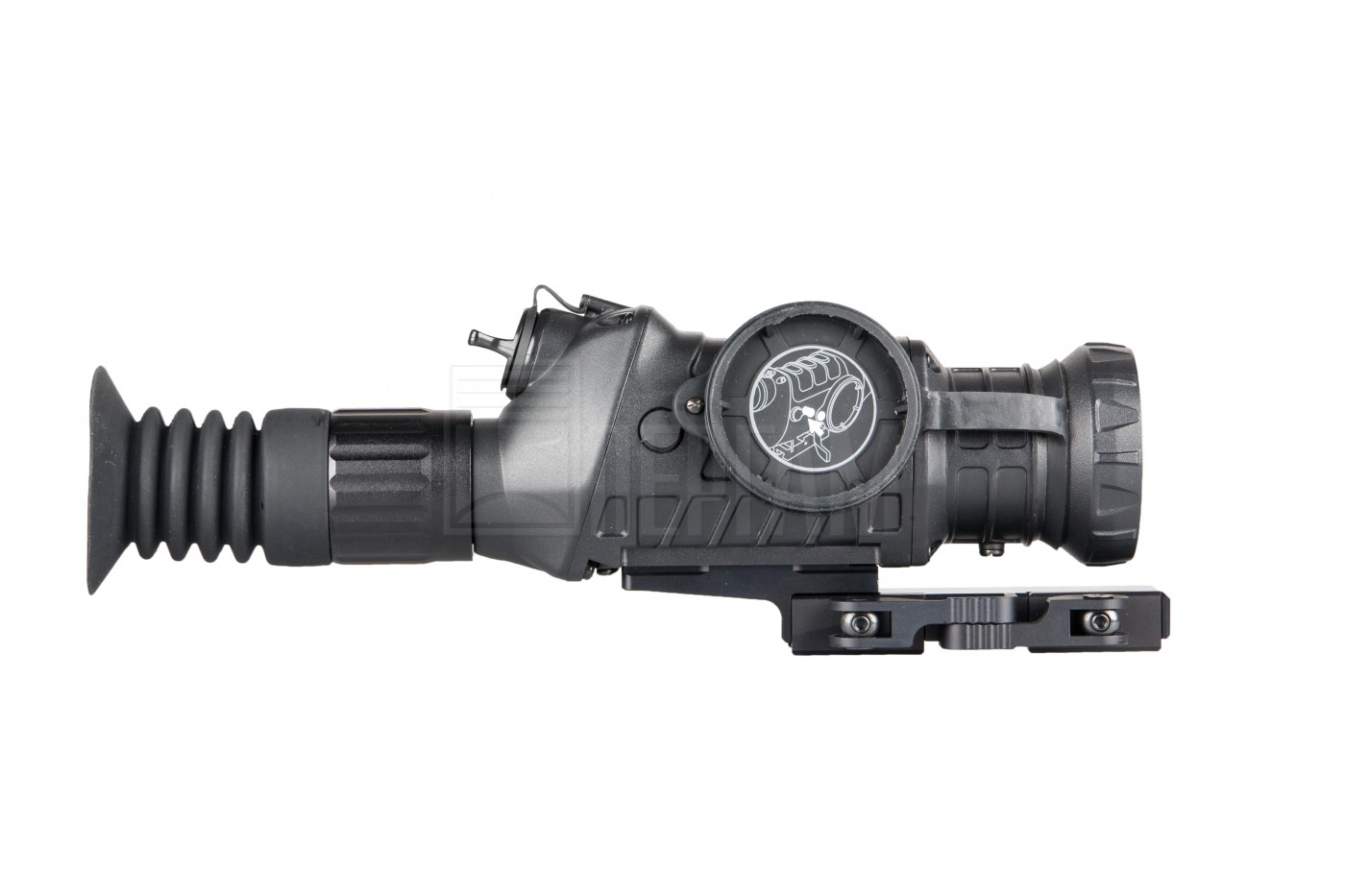

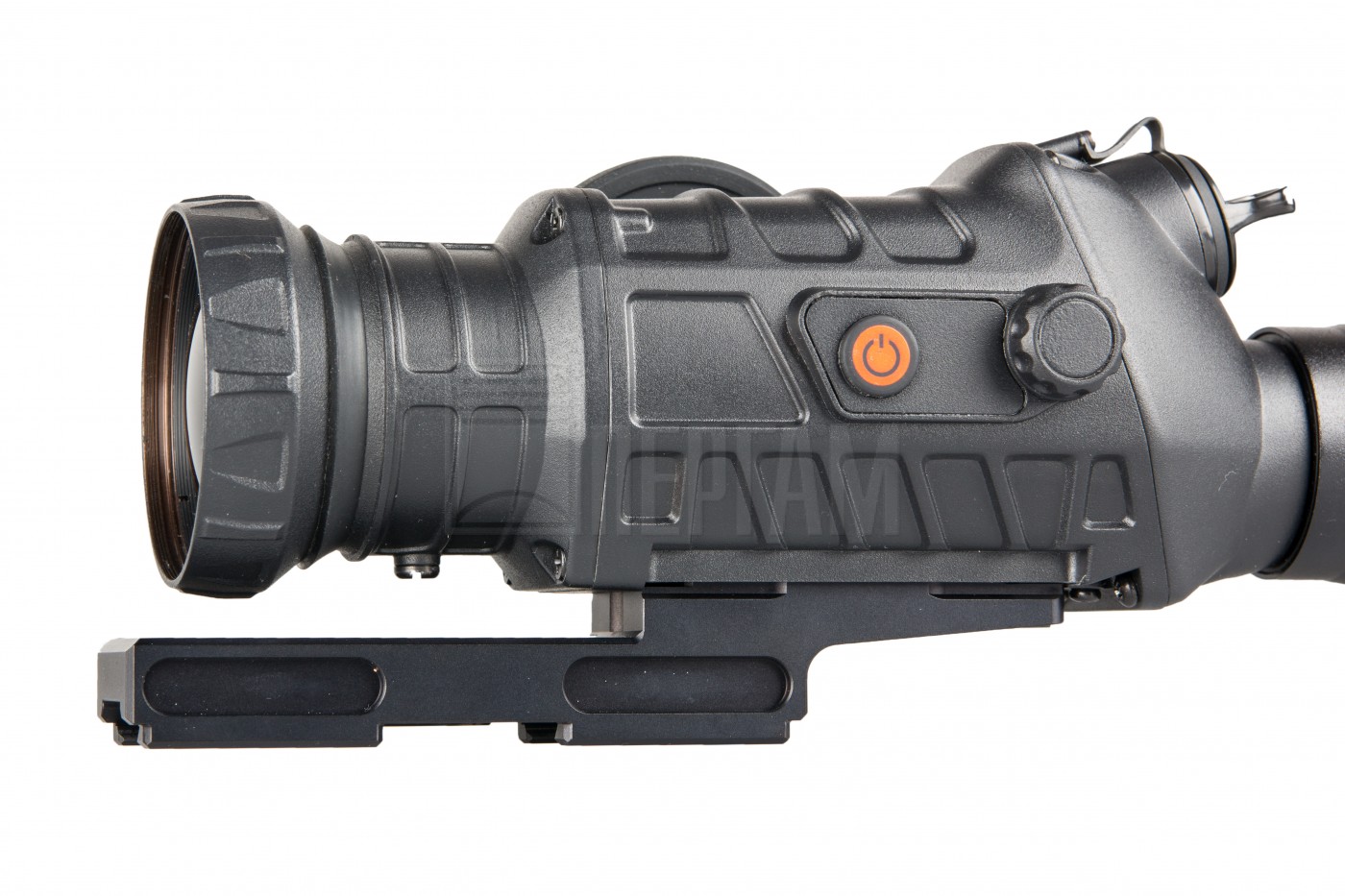

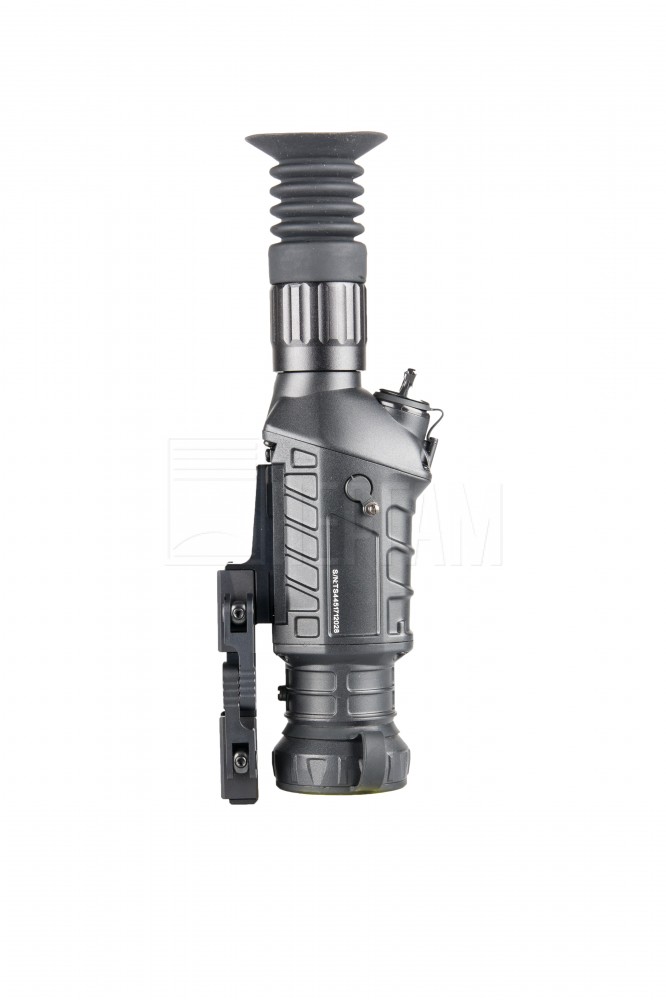

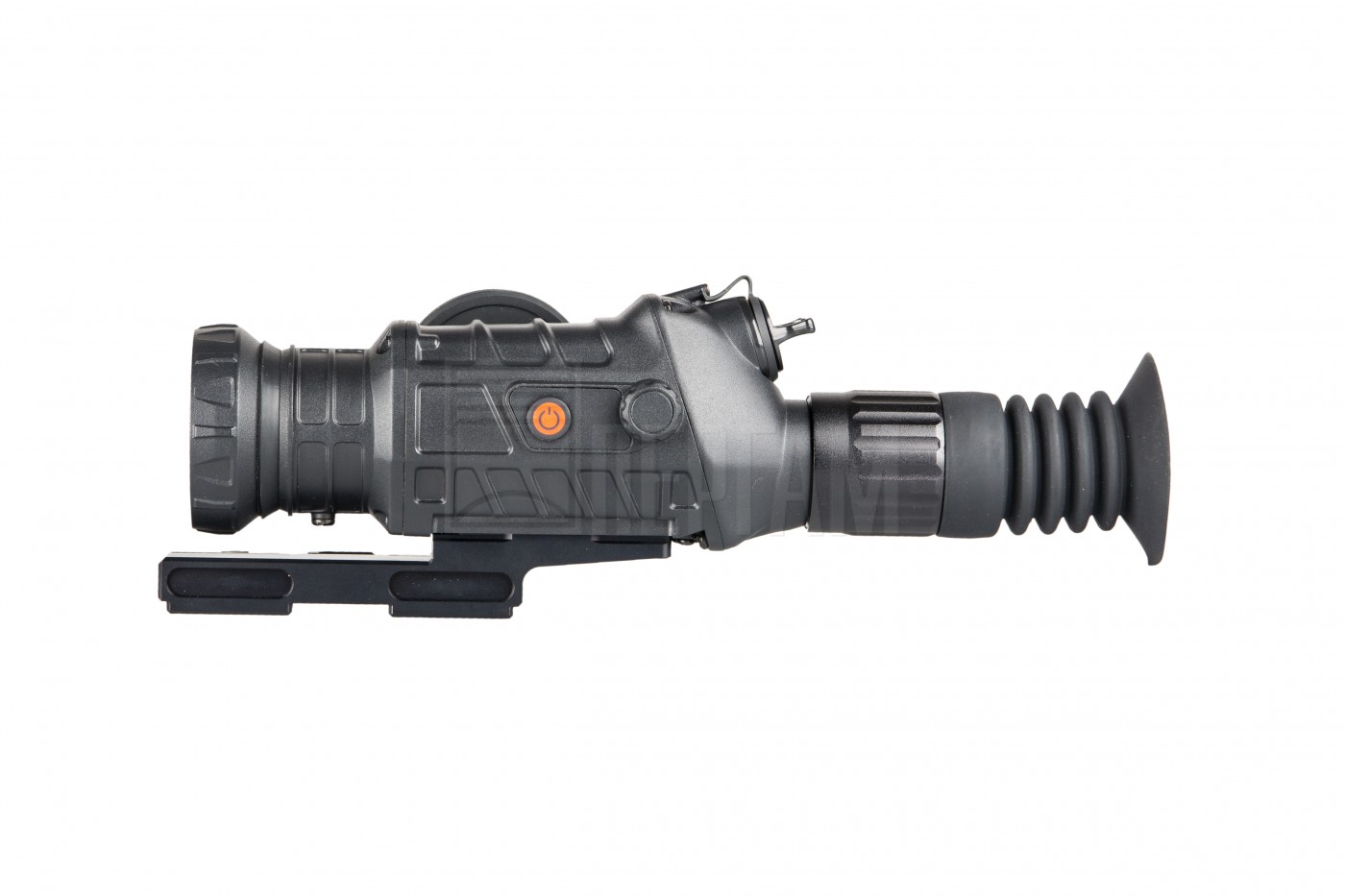

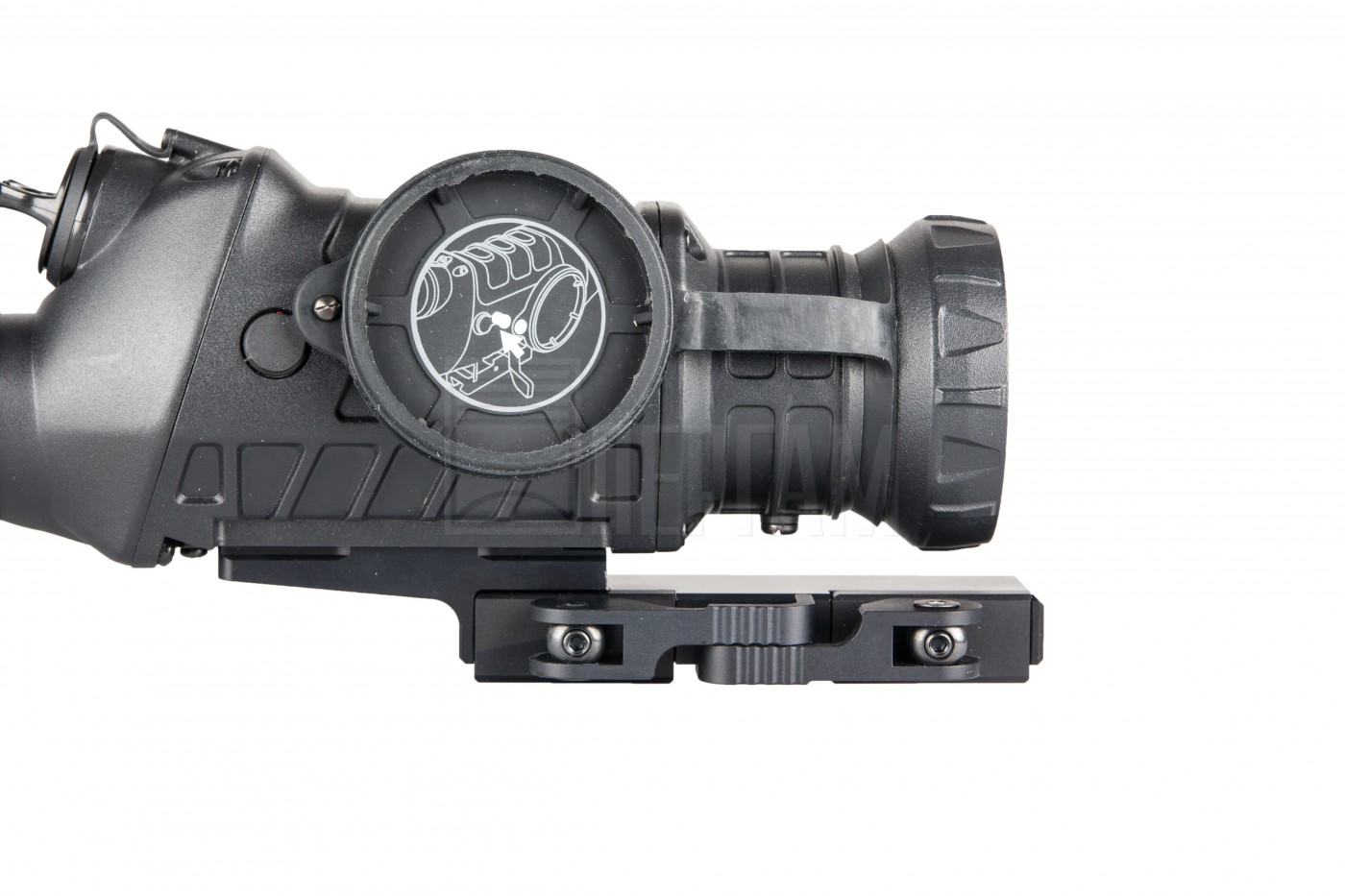

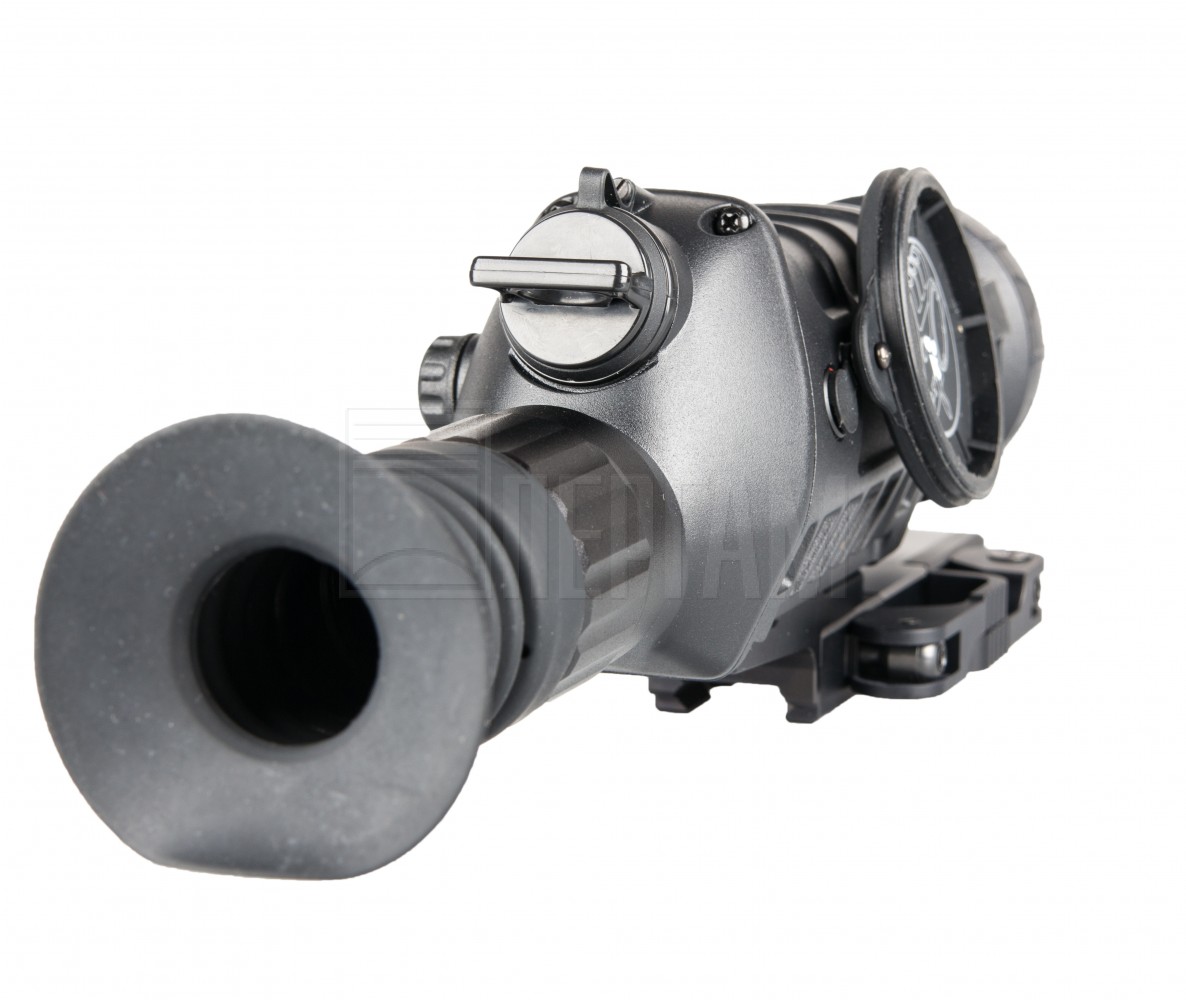

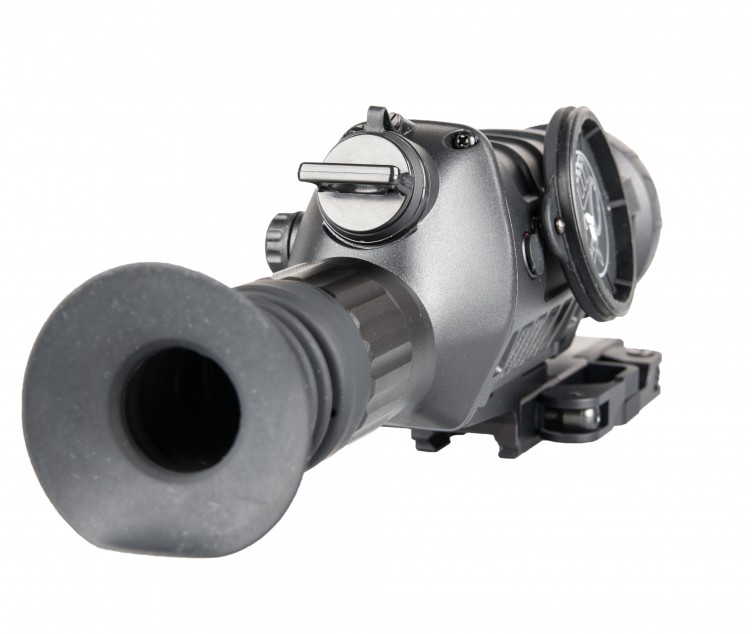

Тепловизионный прицел Guide TS445

Охотничий тепловизионный прицел 400х300 пикселей, 50 Гц

Тепловизор для установки на охотничьи карабины. Тепловизионный прицел Guide TS445 это новинка, обладающая большим набором функций. Неохлаждаемая микроболометрическая матрица высокого разрешения позволяет охотнику идеально ориентироваться, как днем, так и ночью. Видит сквозь туман, смог, дым, дождь. Распознаёт цель сквозь препятствия в виде густой высокой травы, камыш, заросли и т.п. TS445 один из доступных по цене тепловизионных прицел с высокой частотой обновления кадров 50 Гц.

Экономичное электропитание, на заряде одной батареи работает до 5 часов. Отсутствует полярность цепи при установки батареи, рассчитано на защиту батареи от неправильной установки. Установите в тепловизор батарею в любом положении, не соблюдая полярность, он будет работать. Это очень удобно, особенно в полной темноте, когда нет дополнительных источников света или ПНВ очков. Хорошая герметичность от воды и пыли, прицел получил класс защиты IP67.

Схема и принцип работы тепловизора

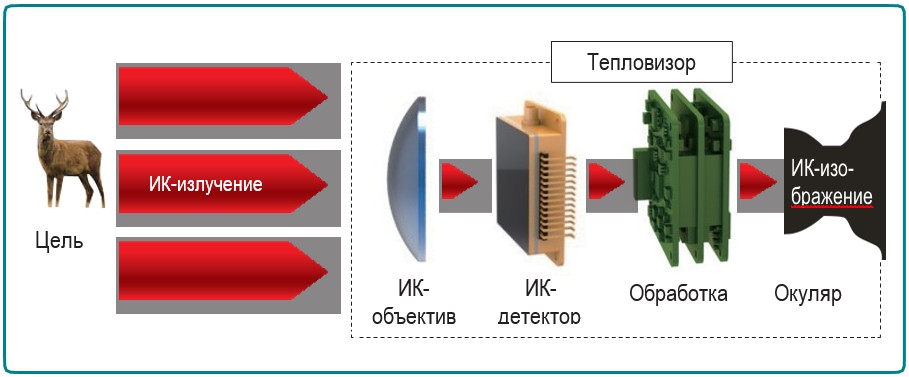

Принцип работы тепловизора: инфракрасное излучение целевого объекта фокусируется на светочувствительной поверхности фокальной плоскости инфракрасного детектора через инфракрасную оптическую систему, затем инфракрасная фотоэлектрическая матрица детектора преобразует оптический сигнал в электрический, который преобразуется контуром активной зоны в цифровой видеосигнал посредством дискретизации AD, затем цифровой видеосигнал обрабатывается алгоритмом изображения, и инфракрасное изображение выдается на экран OLED-окуляра для помощи пользователю в наблюдении и прицеливании на объект при помощи курсора линии прицела. Принципиальная схема тепловизора показана на рисунке.

Пристрелка тепловизионного прицела

Поскольку тепловизор монтируется на разном оборудовании, пристрелка будет различаться. Когда оборудование, снабженное тепловизором, меняется впервые, тепловизору требуется пристрелка. «Gun select» («Выбор оружия») предшествует пристрелке. После завершения сохранения положения текущей пристрелке оно автоматически сохранится в выбранном оружии. Для каждой модели можно сохранять одно положение пристрелки. Тепловизор может максимально сохранять положения пристрелки для 6 моделей. Средства пристрелки тепловизора: красная прицельная точка линии прицела перемещается к точке реального выстрела в соответствии со своим положением для завершения калибровки. Дистанция пристрелки по умолчанию установлена на 100 м. Пользователи могут выбирать дистанцию пристрелки в соответствии с собственными полевыми условиями. Войдите в расширенное меню, выберите «Gun select», вернитесь в основное меню, выберите «Zeroing», войдите в интерфейс пристрелки, выберите «zeroing calibration distance», выстрелите, переместите курсор точки прицела в реальную точку выстрела, сохраните и выйдите. Этапы пристрелки прицела подробно описаны в паспорте тепловизионного прицела.

Особенности:

• Компактный и легкий
• Высокое разрешение матрицы 400х300
• Высокое разрешение дисплея прицела 1280х1024
• Высокая температурная чувствительность 35 мК
• Объектив 45 мм
• 6 пристрелочных профилей

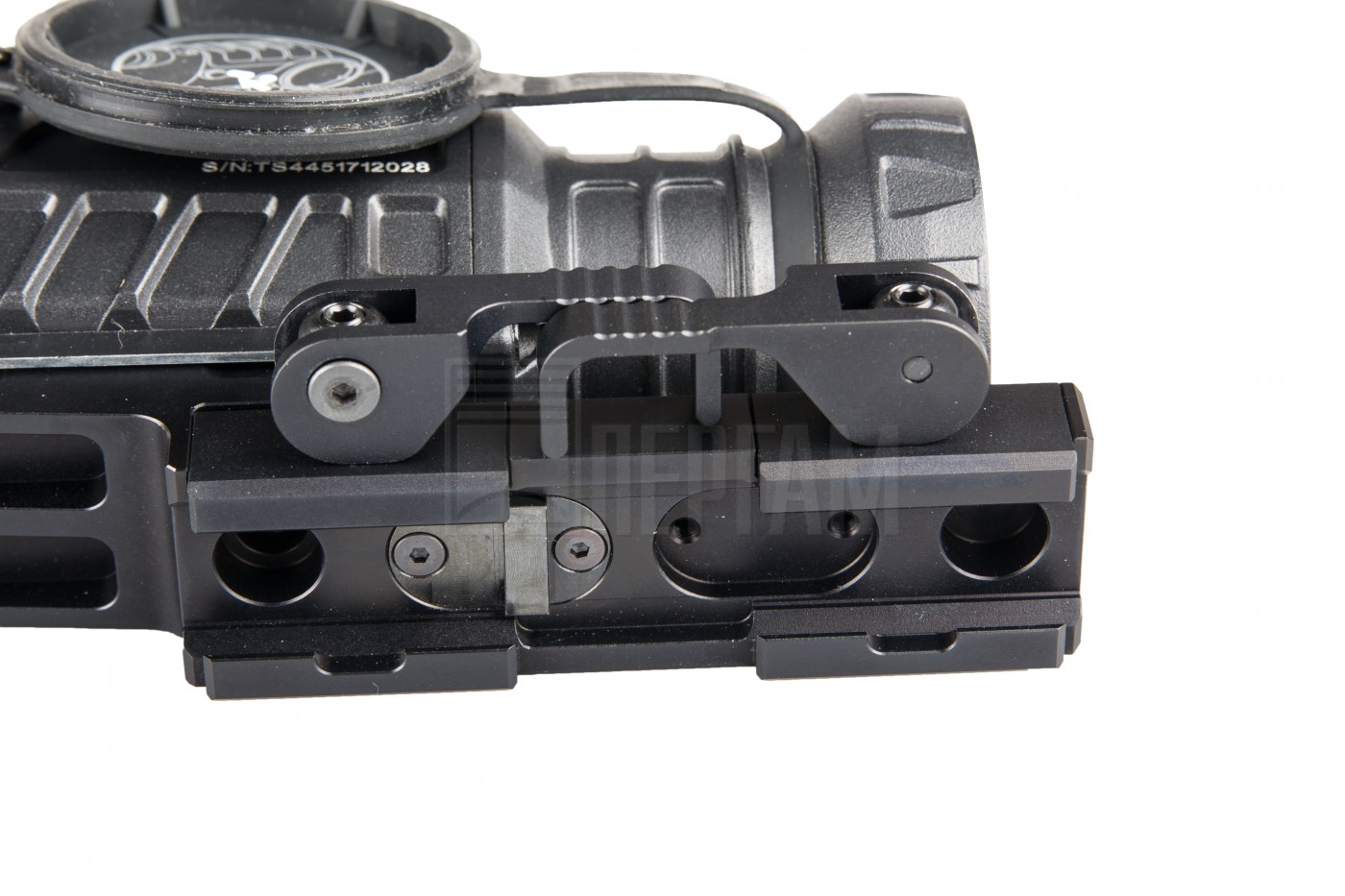

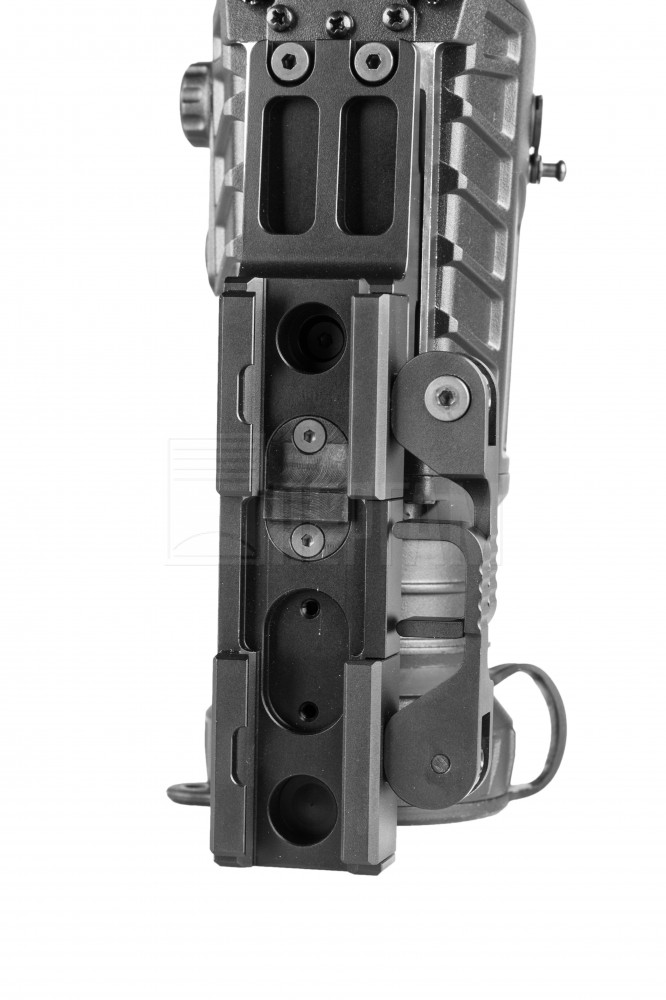

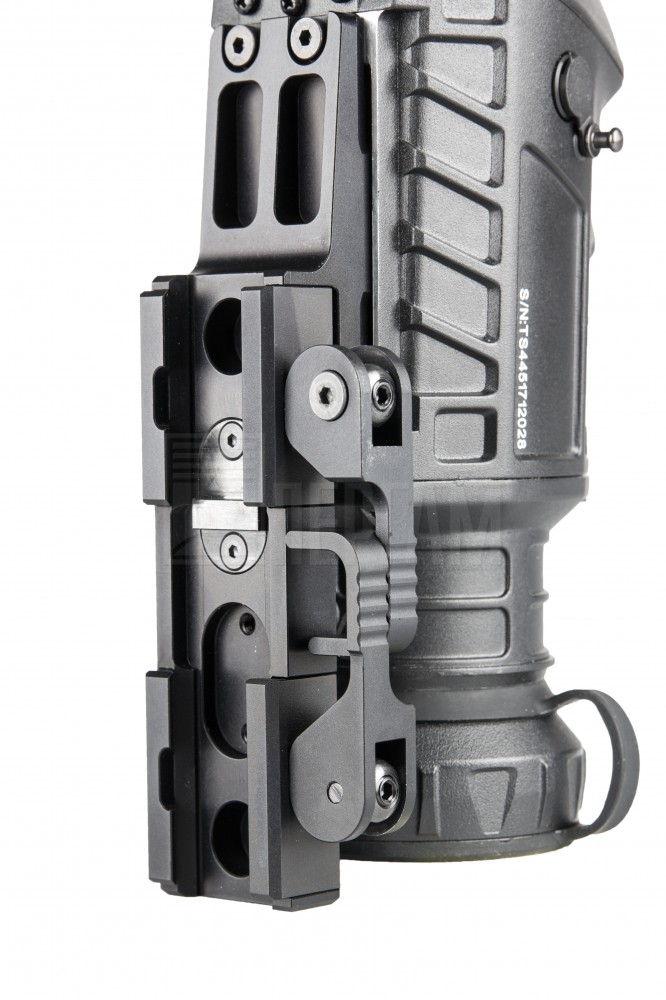

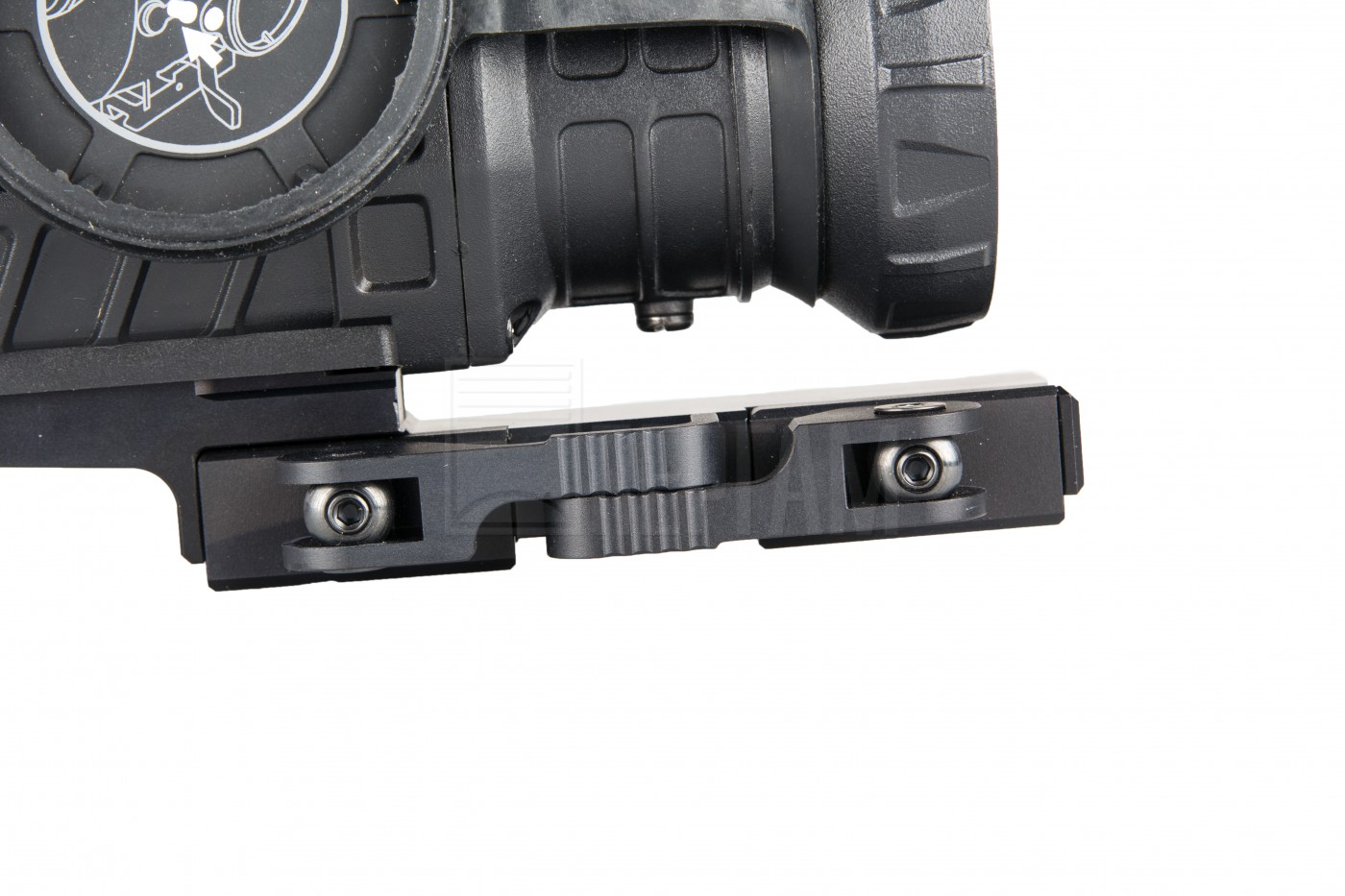

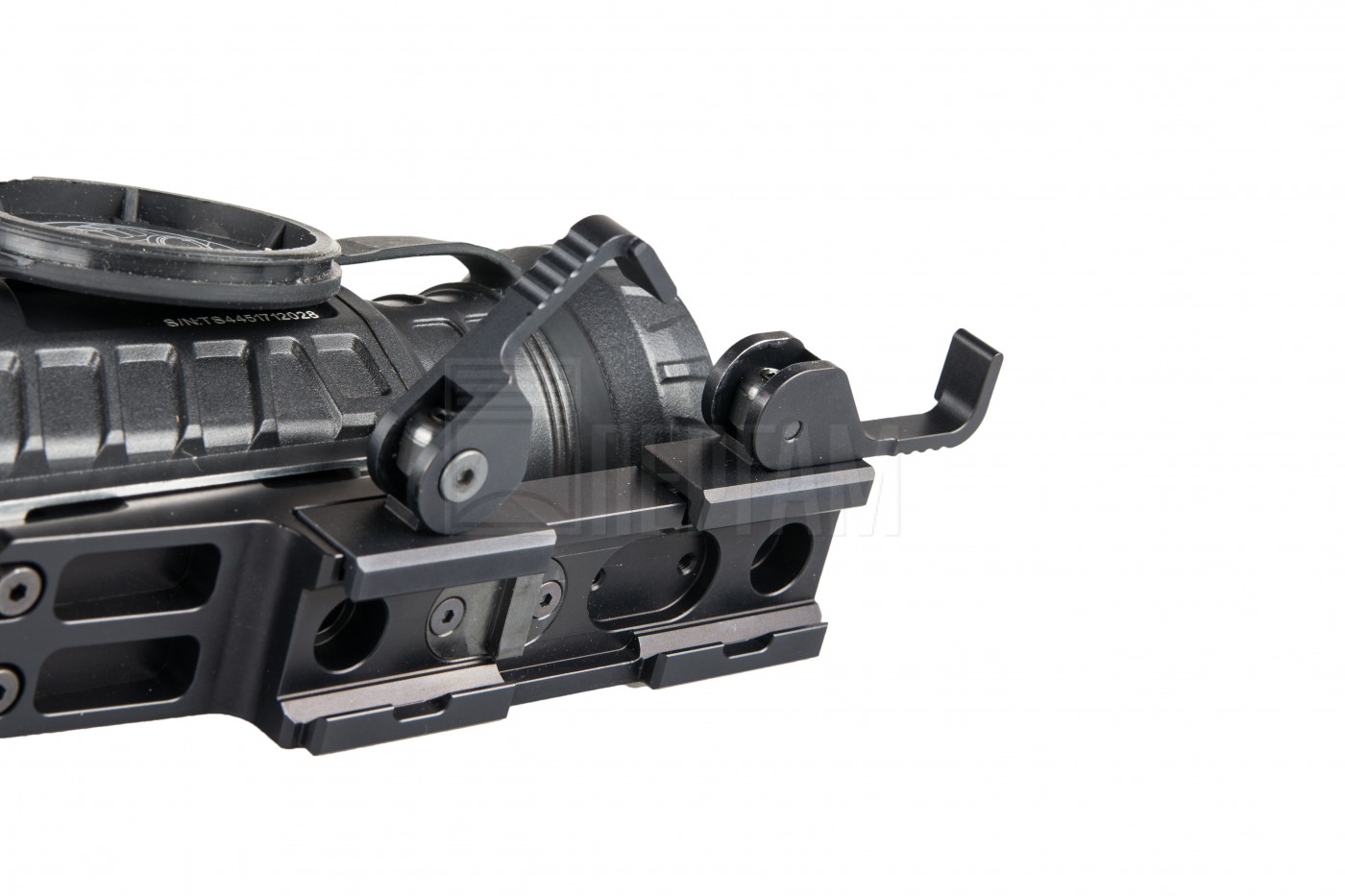

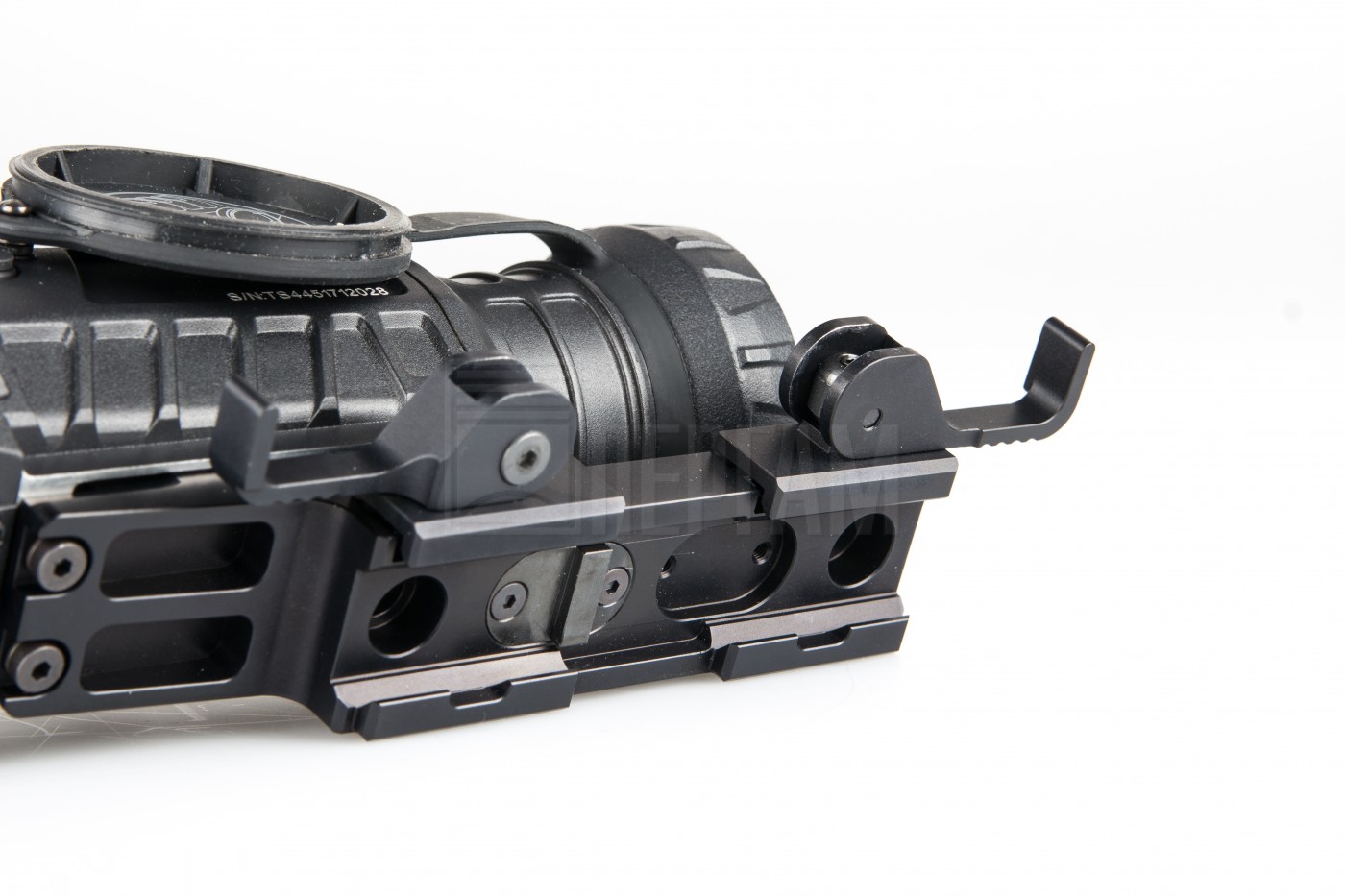

• Кронштейн Пикатинни/Вивер
• Запись видео и изображений в формате AVI и JPG
• Автоматическая регулировка яркости дисплея
• Больше пяти часов неприрывной работы от одной зарядки аккумулятора.
• Сервисный центр в Москве
