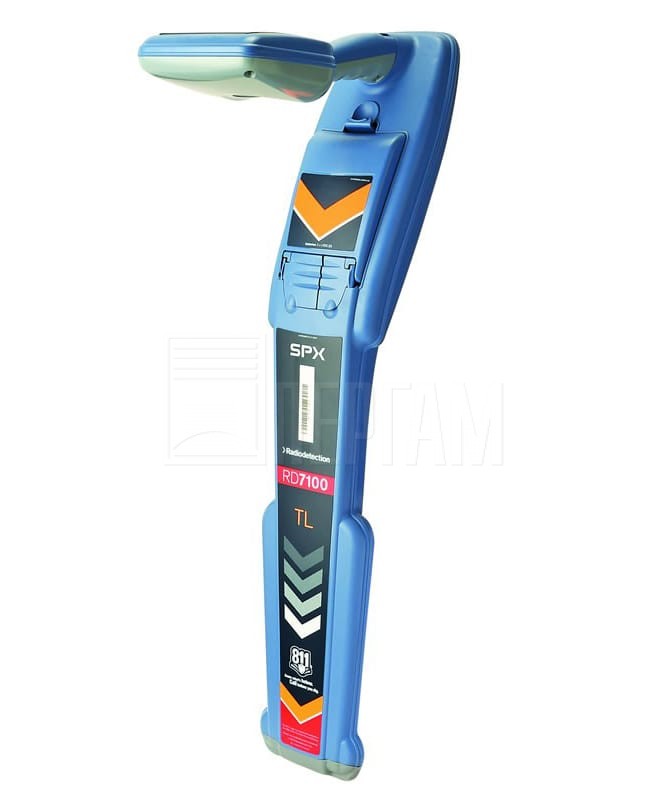

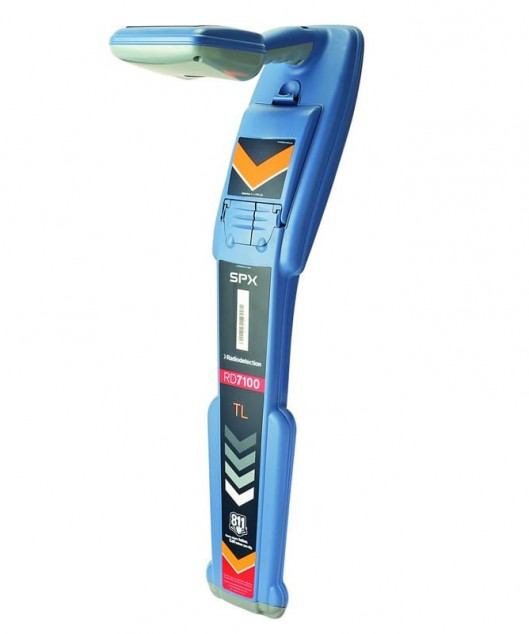

Трассоискатель RD7100TL с генератором Tx-10

Отзыв о приборе

Красноярский филиал ОАО «ГСПИ»

«Красноярский проектно-изыскательский институт «ВНИПИЭТ»

Трассоискатель для поиска телекоммуникаций

Локатор RD7100TL имеет высокие частоты для локации кабелей с высоким импедансом в больших жгутах витых пар и частоты для трассировки зондов-передатчиков в каналах и кабелепроводах. Высокие частоты могут применяться для трассировки экранированных кабелей бытовой проводки без заземления. Повреждения оболочки (изоляции) кабелей могут быть локализованы с точностью в пределах 10 см, используя режим поиска повреждений на частоте 8 кГц и дополнительное устройство А-рамку компании Radiodetection. Не боится влаги и пыли, ему не страшны падения с небольшой высоты. Прочный корпус трассоискателя имеет класс защиты IP65.

Компания Radiodetection разработала много оригинальных технологий, которые широко используются в области дистанционной локации подземных коммуникаций и облегчают трудовые будни сотрудников ЖКХ, водоканалов, строительных компаний, коммунальщиков. Среди этих разработок — измерение глубины залегания, функции StrikeAlert и ориентация по компасу. Они позволяют предупреждать повреждения и аварии на трубопроводах, инженерных и кабельных сетях. Делают более легкими и безопасными работы по вскрытию грунта. Все эти полезные функции не обошли стороной и трассоискатель RD7100.

Трассоискатели RD прекрасно работают в суровых российских условиях

RD7100 — это серия профильных локаторов, построенная на данных генеалогии с целью повысить работоспособность, качество и надежность локации. Каждая из моделей этой серии оптимизирована для локализации конкретного типа инженерных коммуникаций. Встроенные опции определения GPS-координат и контроля режимов использования локатора позволяют автоматически генерировать данные для отчетов пользователя, аудита внутреннего контроля качества или безопасности. Трассоискатели RD уже давно зарекомендовали себя как одни из лучших и стабильно работают в российских реалиях.

Особенности трассоискателя RD7100

• Высококонтрастный экран высокой чёткости не бликует и позволяет комфортно работать даже в условиях яркого солнечного освещения.
• Частоты, оптимизированы для локации определенного типа коммуникаций. Каждая модель поставляется с запрограммированным набором частот локации, выбранных для конкретного типа инженерных коммуникаций.
• Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации. С батарейным блоком трассоискатель весит всего 1,8 кг.
• Хорошо видимая, отражающая свет конструкция помогает защитить операторов и оборудование.
• Режим наведения. Быстрая трассировка искомой линии, используя стрелки с пропорциональным изменением длины и индикатор направления.
• Возможность локации на больших расстояниях. Генератор трассоискателя с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки.
• Ударопрочный корпус, защищённый от толчков, падений, проникновения влаги и пыли получил класс защиты IP65.
• Уровень точности определяется конфигурацией. Уникальная комбинация этой серии локаторов с пятью прецизионными наземными антеннами обеспечивает высокую точность и воспроизводимость данных локализации объектов.
• Подбирайте генератор для соответствующей модели трассоискателя для упрощения настройки и использования.

Совершенствуйте оборудование для расширения ваших возможностей с помощью дополнительных опций:

Блок литиево-ионных аккумуляторов Дополнительное применение литиево-ионных аккумуляторов для локатора и генератора увеличивает время работы и снижает стоимость эксплуатации.	GPS координаты проведённых обследований В качество опции встроенный GPS-приемник и автоматическая запись информации об использовании трассоискателя позволяет руководителям просматривать историю применения локатора и мест прокладки коммуникаций на карте Google Map.	Зонды-передатчики Локализация труб и каналов, выполненных из непроводящих материалов, на глубине до 15 м.

Маркировка и защита подземных объектов

Режим наведения

Этот режим позволяет быстро обнаружить и провести трассировку любой линии. Информация о направлении искомой линии отображается рядом со стрелками-индикаторами, пропорционально изменяющим свою длину для помощи в поиске линии, а затем удерживания оператора на ее траектории. Одновременное отображение информации о глубине залегания и токе обеспечивает уверенность в трассировке именно искомой линии в насыщенных сетях. В случае неровной или пересеченной местности дифференцированная тональность звукового сигнала поможет освободить внимание пользователя для его концентрации на потенциальных опасностях.

Быстродействие и точность — режим Peak+

Режим Peak+ повышает точность локации пикового режима путем дополнения его режимом наведения или нулевым режимом.

• Добавление режима наведения обеспечивает более быстрое определение положения пика.
• Добавление нулевого режима к пиковому режиму позволяет вам контролировать искажение, вызванное другими коммуникациями, ответвлениями или помехами.

Эффективная локализация кончиками пальцев

Интерфейс пользователя локатора RD7100 согласован с интерфейсами предыдущих прецизионных локаторов для снижения затрат на повторное обучение.

Гарантия качества обследования

С точки зрения предотвращения повреждений, когда людские и финансовые затраты могут быть существенными, строгое следование лучшим приемам работы особенно важно. Наблюдение за поведением и предупреждение развития навыков халатной и безответственной работы достаточно трудны. Локатор RD7100 имеет целый ряд функций, предназначенных для того, чтобы обеспечить применение лучших способов работы и целостность изделия перед использованием.
