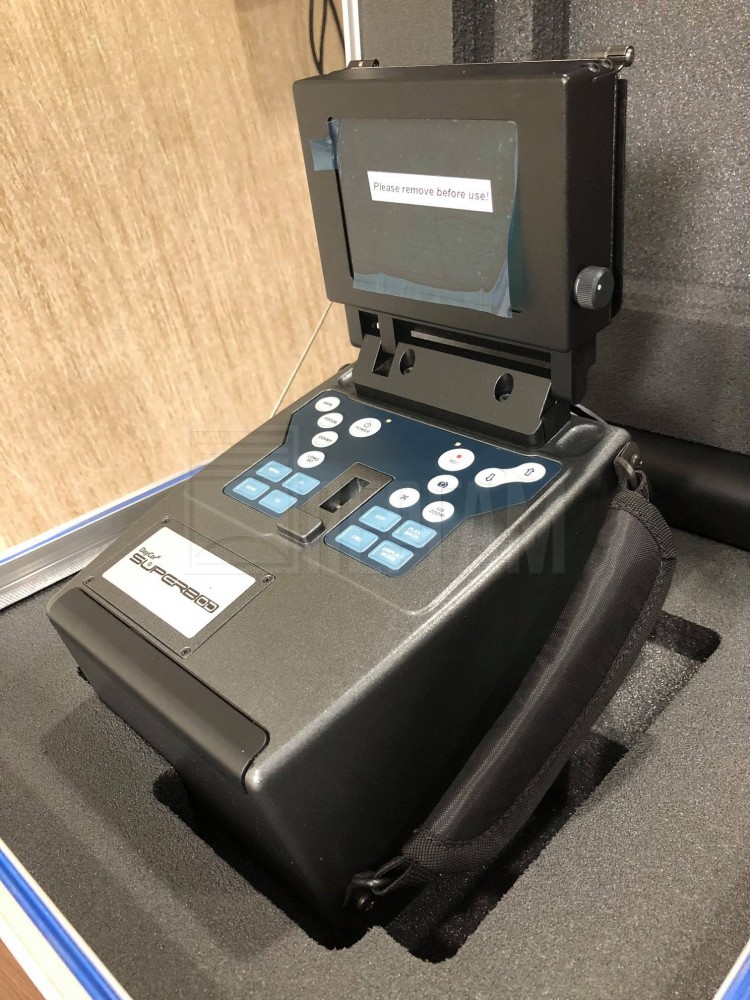

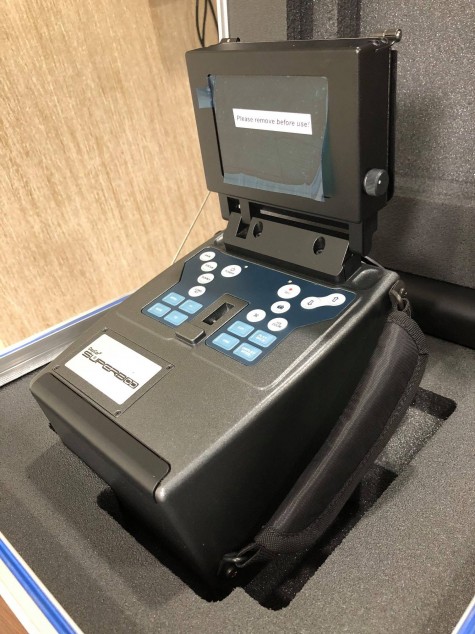

Портативная УФ камера Superb-OD/XD
Поставляется в минимальные сроки
Ультрафиолетовые камеры для визуализации коронных разрядов
Superb-OD и Superb-XD – это портативные ручные ультрафиолетовые камеры для детектирования коронных и дуговых разрядов при дневном свете. Модели Superb – это прочные, «слепые» к солнцу, биспектральные (УФ – видимый свет) камеры с высокой чувствительностью к поверхностным частичным разрядам, которые выявляются в их устройствах отображения. Любая модель позволяет обнаруживать УФ излучение при полном дневном свете с высоким отношением сигнал-фоновый шум от далеко расположенных и близких источников, и они считаются наиболее удобными и надёжными в эксплуатации средствами контроля.
Камеры Superb используются для неразрушающего контроля (НК), обследования и мониторинга аппаратуры высокого и среднего напряжения. Эти портативные уф-камеры используются сервисными службами в тяжелой промышленности, шахтах, центрах сбора и обработки данных, лабораториях и т.п., там, где необходима оценка ситуации и отсутствие коронных разрядов. Эргономичность конструкции способствует расширению интервалов непрерывного контроля без усталости оператора.
Особенности
- Высокая эффективность обнаружения коронных разрядов;
- Быстрое масштабирование видеоканала;
- Цифровое масштабирование УФ канала;
- Автоматическая фокусировка каналов УФ и видео;
- Подавление фонового шума;
- Встроенная запись видео, снимков и аудио;
- Интегрированный складывающийся ЖК-дисплей высокого разрешения 5 дюймов | 6.5 дюйма;
- Счетчик событий коронных разрядов;
- Удобная поддерживающая накладка для переноски;
- Дополнительный многоязычный дисплей.
Преимущества УФ-камер Superb-OD и Superb-XD
ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ К УФ СИГНАЛАМ
Камеры Superb могут обнаруживать УФ излучение коронных разрядов, как минимум, 1 пК с расстояния 10 м, имеют минимальное детектируемое напряжение радиопомех 7.7 дБμВ (RIV) при 1 МГц и позволяют отображать как сигналы, так и излучающие их источники, обеспечивая точное наложение изображений с индикацией интенсивности коронных разрядов.ВСТРОЕННЫЕ ФУНКЦИИ ЗАПИСИ И СОХРАНЕНИЯ
Камеры Superb имеют встроенные возможности записи, воспроизведения и сохранения видеоклипов высокого разрешения с голосовыми аннотациями и фотоснимков. Средство сохранения – съемная компактная флэш-карта. Совместимость со стандартами NTSC/PAL.ТОЧНАЯ ЛОКАЛИЗАЦИЯ КОРОННЫХ РАЗРЯДОВ
Камеры Superb, имеющие первоклассные объективы и мощные возможности масштабирования, позволяют определять точное положение короны на объектах, расположенных на большом и близком расстоянии. Эти возможности и исключительно высокая чувствительность позволяет считать камеры Superb идеальным средством НК воздушных линий передачи и распределения электроэнергии.ПРОЧНЫЕ И ЛЕГКИЕ КАМЕРЫ
Камеры Superb – это прочные и надежные в эксплуатации системы, пригодные для работы в тяжелых окружающих и погодных условиях. Анатомическая форма накладки для переноски распределяет вес камеры и позволяет работать длительное время без усталости.ПРОСТОТА РАБОТЫ
Управление работой камер осуществляется с помощью клавиатуры путем прямого доступа к функциям и экранной индикации выбранных функций. Это простая и интуитивно-понятная работа.ЗАМЕЧАТЕЛЬНАЯ ЭРГОНОМИКА
Камеры Superb имеют уникальный эргономический дизайн, который обеспечивает возможность обследования в течение длительного времени, исключая напряжение рук, глаз и спины. При этом нет необходимости удерживать камеру для ее фиксации.ТЕХНОЛОГИЯ DAYCOR ВНУТРИ
Superb, основанные на технологии DayCor® – это слепые к солнечному излучению, биспектральные (УФ – видимый свет) камеры, позволяющие работать при полном солнечном свете [зарегистрированный патент EP1112459B1].ОДИНОЧНАЯ И КОМАНДНАЯ РАБОТА
Цветной ЖКД пропускающего типа с регулируемой яркостью, размером 5 дюймов (модель OD) или 6.5 дюймов (модель XD) является идеальным для обследований вне помещений и совместного использования изображений членами команды. Применение ЖКД жизненно необходимо в опасных зонах.Технические характеристики УФ камера Superb-OD/XD
Техническая характеристики
|
od |
xd |
уф камера – оптические характеристики |
|
|
√ |
√ |
Мин. детектируемый разряд |
1 пК при 10 м (испытано и сертифицировано RWE: IEC 60270:2000) |
|
√ |
√ |
Мин. детектируемое напряжение радиопомех |
7.7 дБμВ (RIV) при 1 МГц на10 м (испытано и сертифицировано RWE: NEMA107-1987) |
|
√ |
√ |
Мин. чувствительность к УФ излучению |
1.5 x 10-18 ватт/см2 |
|
√ |
√ |
Срок службы детектора |
Без ухудшения качества функционирования |
|
√ |
√ |
Фокусировка |
Ручная и полная автоматическая для УФ и видимого каналов |
|
√ |
√ |
Диапазон фокусировки |
От 3 м до бесконечности (0.5 м с объективом для съёмок крупным планом) |
|
√ |
√ |
Масштабирование УФ изображения |
х2 и х4 |
|
√ |
√ |
Спектральный диапазон |
240-280 нм |
|
|
|
видеокамера – оптические характеристики |
|
|
√ |
√ |
Точность наложения УФ/видео изображения |
Девиация < 1 миллирадиана |
|
√ |
√ |
Мин. чувствительность к видимому свету |
0.1 люкс |
|
√ |
√ |
Стандарт видео |
NTSC |
|
√ |
√ |
Быстрое масштабирование видео |
18 оптическое х 12 цифровое, достигается в пределах 1 секунды |
|
|
|
дисплей |
|
|
√ |
√ |
Тип |
Цветной ЖКД пропускающего типа с регулируемой яркостью, читаемый при |
|
450 |
800 |
Яркость (единицы измерения кд/м2) |
Регулируемая |
|
√ |
√ |
Разрешение |
640 х 480 пикселей, цветное изображение |
|
5 |
6.5. |
Размер (дюймы) |
|
|
√ |
√ |
Режимы отображения |
Комбинированное изображение (УФ и видимое)/только УФ/только видимое |
|
√ |
√ |
Вывод видео |
NTSC через BNC разъем |
|
|
|
управление и работа |
|
|
√ |
√ |
Способ |
С помощью клавиатуры |
|
√ |
√ |
Быстрое масштабирование |
Непрерывное, макс. достигается в пределах 1 секунды |
|
√ |
√ |
Место крепления |
Стандартный штатив с резьбой 1/4 дюйма х 20 |
|
|
|
связь |
|
|
√ |
√ |
Интерфейс |
RS232 |
|
|
|
форматы ввода/вывода и средства сохранения |
|
|
√ |
√ |
Формат видео (внутренний) |
AVI |
|
√ |
√ |
Формат снимков (внутренний) |
BMP |
|
√ |
√ |
Аудио |
Внешний микрофон |
|
√ |
√ |
Воспроизведение |
Видео и снимки |
|
√ |
√ |
Сохранение видео и снимков |
Флэш-карта памяти |
|
|
|
физические характеристики и источник питания |
|
|
√ |
√ |
Вес |
3.3 кг |
|
√ |
Размеры (длина х ширина х высота) |
23 х 18 х 15 см |
|
|
√ |
Размеры (длина х ширина х высота) |
23 х 18 х 16.5 см |
|
|
√ |
√ |
Номинальная потребляемая мощность |
12 В постоянного тока, 16 ватт |
|
√ |
√ |
Источник питания |
Аккумуляторная батарея с 2.5 часами непрерывной работы |
|
|
|
параметры окружающей среды |
|
|
√ |
√ |
Температура рабочая и хранения |
От -20°C до +55°C |
|
√ |
√ |
Степень защиты |
IP54, сертифицированы |
|
|
|
дополнительное оборудование |
|
|
√ |
√ |
Проставка, дистанционное управление, программа CoronaWise – Corona Management, объектив для съёмок крупным планом, объектив с широким полем зрения |
|
