38DL Plus высокотемпературные измерения
Высокотемпературное измерение коррозии с помощью толщиномера 38DL Plus. Это портативный ультразвуковой толщиномер предназначенный для измерение толщины металлов, подверженных коррозией. Используется дефектоскопистами для измерения остаточной толщины труб, ёмкостей, резервуаров, сосудов давления, каркасов и прочих конструкций из металла, подверженных коррозии или эрозии.
Толщиномер 38DL PLUS
Этот портативный прибор идеально подходит практически для любого вида ультразвуковых измерений толщины металлов, покрытых изнутри слоем коррозии. Толщиномер полностью совместим с широким спектром двух и одноэлементных датчиков. Универсальный измеритель толщины металлов 38DL PLUS может применяться для самых разнообразных измерений: от определения толщины труб с внутренним слоем ржавчины с помощью двухэлементных датчиков до высокоточного измерения толщины тонких или многослойных материалов с применением одноэлементных датчиков. 38DL PLUS отлично справится с любыми измерениями при высокой влажности или запыленности, высоких или низких температурах, при плохой освещенности.
Полезные советы по работе с 38DL PLUS
1) в 38DLPlus:
- отрегулировать усиление (добавить от 5 до 6 дБ) и длительность (диапазон) развертки так, чтобы видеть сигнал от обратной стороны, измеряемой стенки.

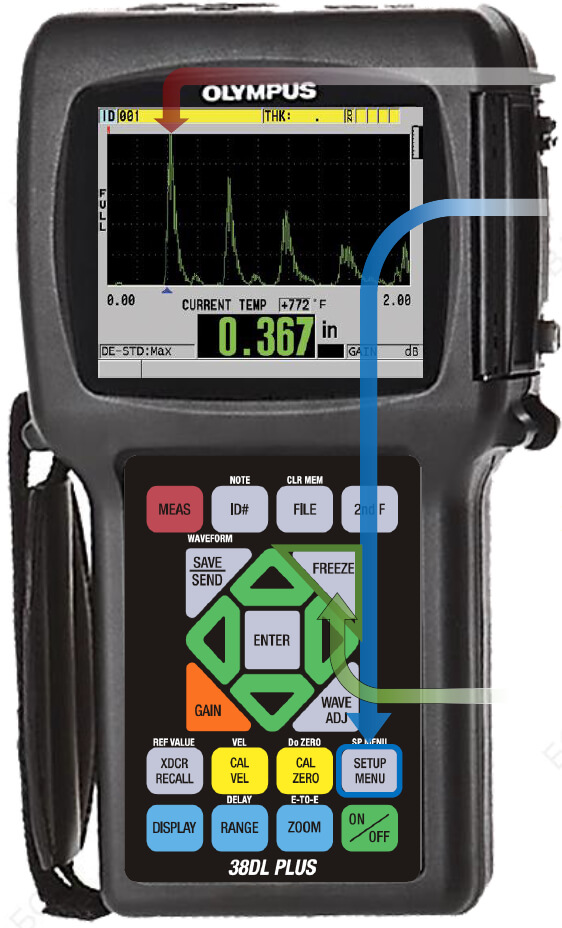

2) Перевести измерения в режим максимального обновления данных. Для этого:
- нажать кнопку [SETUP MENU];
- выбрать [ИЗМ.];
- выбрать [РЕЖИМ ИЗМЕРЕНИЙ];
- в [СКОРОСТЬ ИЗМЕРЕНИЯ] установить [MAKC] ≈30 Гц.
3) Нанести высокотемпературную акустическую контактную жидкость на ПЭП:
- среднетемпературная H-2, подходит при температурах до 398° C;
- высокотемпературная I-2, подходит при температурах для 675° C.
4) Прижать ПЭП с контактной жидкостью к измеряемой поверхности (не более 5 секунд). Если
удовлетворительный результат получить не удалось, то дать ПЭП остыть, нанести на поверхность ПЭП
больше акустической жидкости и произвести измерение снова (не более 5 секунд в контакте с
поверхностью).

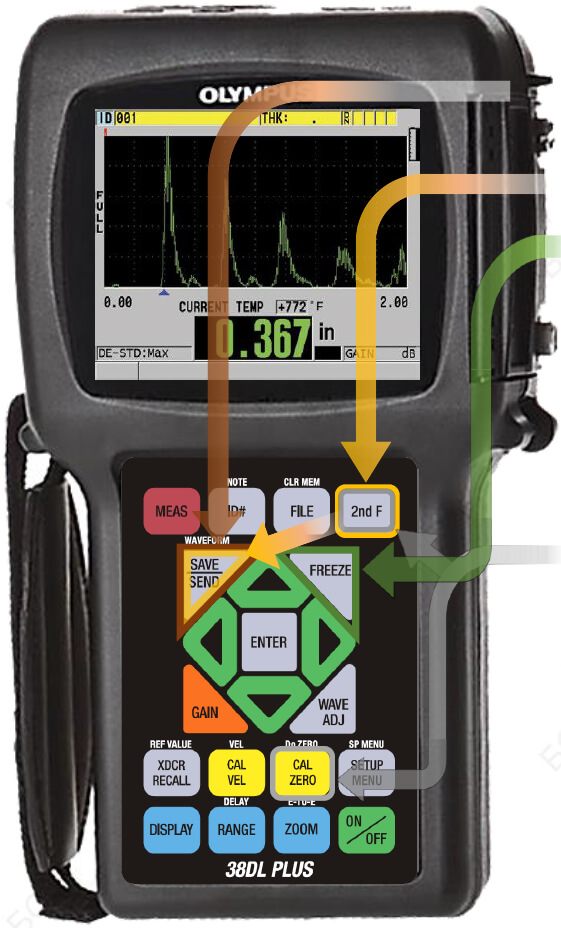

5) Нажать кнопку [FREEZE], при получении удовлетворительного результата (форма волны и значение толщины на экране прибора удовлетворяют). Если требуется, отрегулировать усиление (кнопка [GAIN]) и установить игнорирование ненужных сигналов.
6) Нажать кнопку [Save] чтобы сохранить значение толщины.
6.1) или комбинацию кнопок [2nd F], [Save] чтобы сохранить значение толщины с данными о форме волны.
7) Нажать кнопку [FREEZE] снова, чтобы перейти к измерению следующей точки объекта контроля.
8) Периодически удалять контактную жидкость с поверхности ПЭП и выполнять калибровку нуля, для
этого нажать кнопку [2nd F] и [CAL ZERO]. Это устраняет погрешности от термических процессов в ПЭП.
9) Не позволять ПЭП сильно нагреваться. ПЭП нужно остыть после каждого измерения. Чтобы быстро
охладить ПЭП, контактную поверхность можно опускать в холодную воду. После воды, вытереть
контактную поверхность ПЭП выполнить калибровку нуля снова с помощью последовательности кнопок
[2nd F] и [CAL ZERO].
Какие ПЭП можно использовать для высокотемпературных измерений:
- до 500°: D790, D791;
- до 50°: D7910, D7912, D7913, D794, D7906, MTD705;
- до 400°: D797;
- до 150°: D798, D799, D7226.
