OmniScan. Калибровка чувствительности по углу
Справочные материалы по работе с ПО OmniScan MXU 4: калибровка чувствительности по углу. OmniScan MXU – программное обеспечение, используемое с дефектоскопами линейки OmniScan для оптимизации неразрушающего контроля материалов.
Дефектоскопы OmniScan и ПО OmniScan MXU
Дефектоскопы OmniScan – это портативные устройства с широкими возможностями ультразвукового и вихретокового контроля материалов, признанные эталоном контроля сварных швов методом фазированных решеток. Управление приборами OmniScan SX и OmniScan MX2 осуществляется программным обеспечением с одноимённым названием OmniScan MXU 4.x. Последнюю версию прошивки можно скачать по ссылке MXU 4.4R5.zip.
Программное обеспечение OmniScan MXU содержит множество функций, которые позволяют выполнять неразрушающий контроль традиционным ультразвуковым методом (УЗ) и методом фазированных решеток (ФР). С помощью мастеров калибровки OmniScan MXU можно выполнять калибровку различных ультразвуковых параметров. Рассмотрим, как выровнять чувствительность по углу.

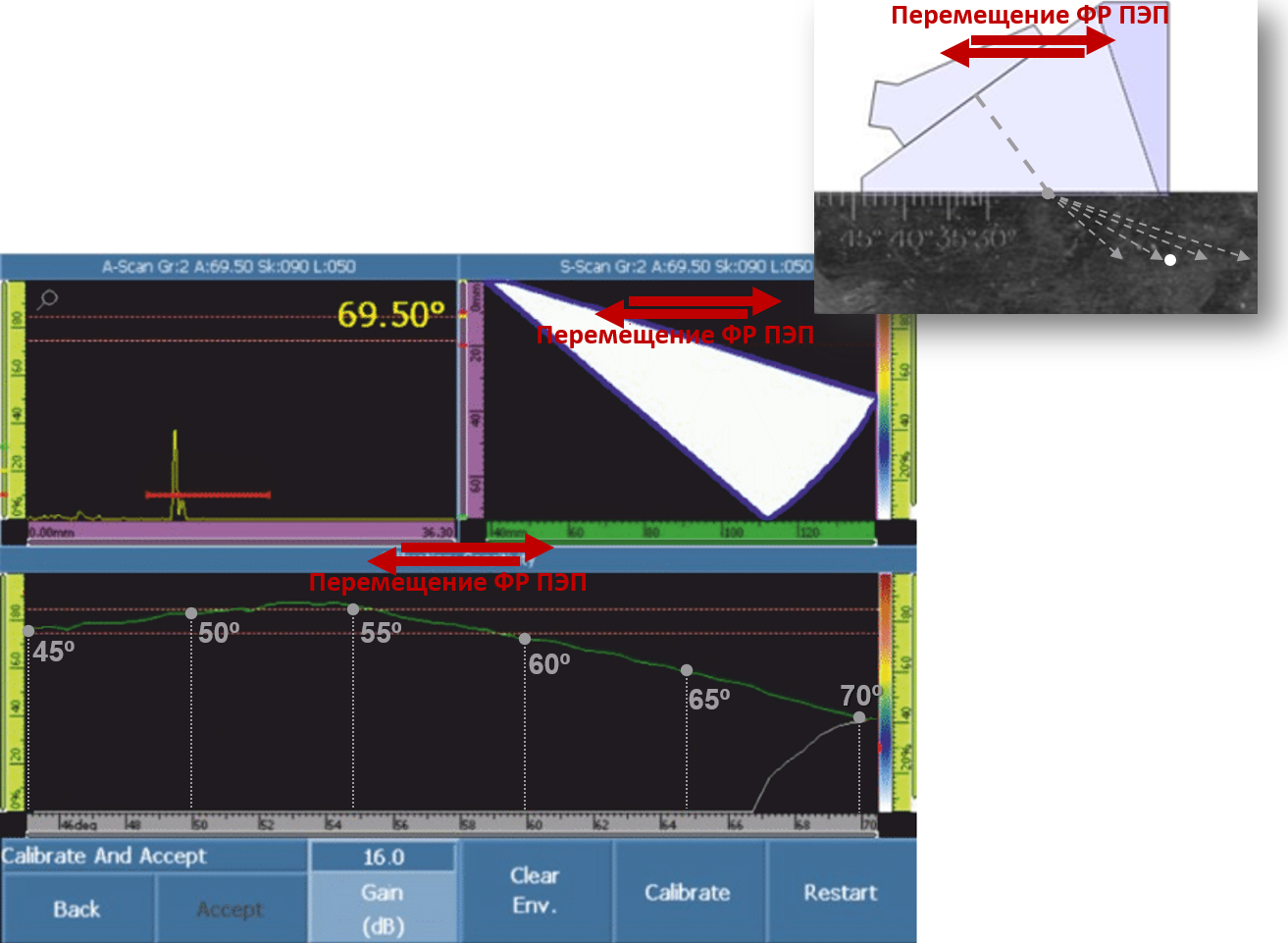

Калибровку чувствительности по углу необходимо выполнять при использовании секторного сканирования. Калибровка помогает выровнять уровень амплитуды сигнала на всех углах УЗ лучей. В традиционном УЗК калибровка чувствительности достигается путём ручного регулирования усиления до получения эхо сигнала требуемой амплитуды, обычно 80%.
В технологии контроля фазированными решетками, при использовании секторного сканирования используется множество лучей в некотором диапазоне углов. Чтобы уровень эхо сигнала на каждом луче имел одинаковое значение требуется коэффициент смещения общего усиления на каждом луче.
