OmniScan. Подготовка к калибровке

OmniScan MXU. Настройка параметров ультразвука

Управление приборами OmniScan SX и OmniScan MX2 осуществляется программным обеспечением с одноимённым названием OmniScan MXU 4.x. Последнюю версию прошивки можно скачать по ссылке MXU 4.4R5.zip

Программное обеспечение OmniScan MXU содержит множество функций, которые позволяют выполнять контроль традиционным ультразвуковым методом (УЗК) и методом фазированных решеток (ФР). С помощью мастера калибровки OmniScan MXU можно выполнять калибровку различных ультразвуковых параметров. Но прежде чем выполнять калибровку предлагаю разобраться в основных функциях, которые будут интересны, как новичкам, так и опытным пользователям приборов серии OmniScan:

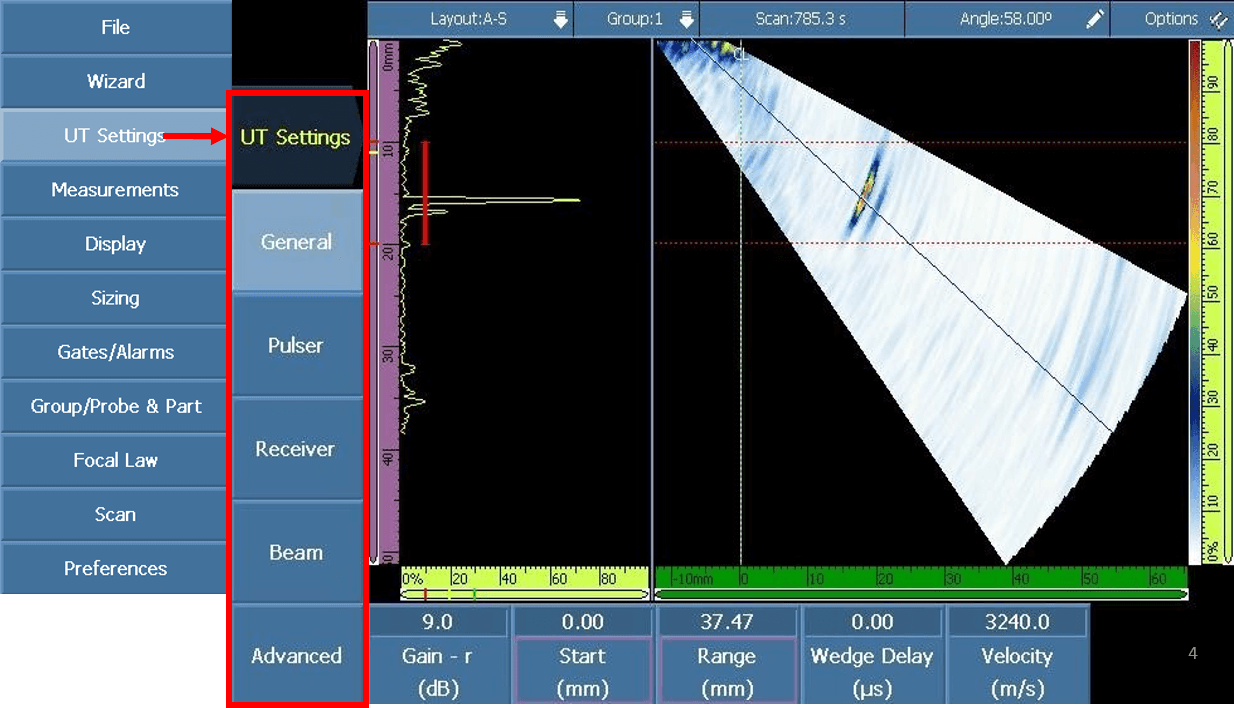

В пункте меню Настройки УЗ сгруппированы все основные настройки ультразвука, которые знакомы пользователям классических приборов УЗК.

Изменение каждого параметра влечет изменение для всего множества развёрток типа А (законы) фокусировки.

Наличие некоторые настроек в меню Настройка УЗ зависит от модели, используемого OmniScan. Например, в разные модели (OmniScan SX или сменные модули OmniScan MX2) могут иметь отличающиеся по мощности типы генераторов. Напряжение будет зависеть от типа генератора дефектоскопа.

OmniScan MXU. Настройка стробов

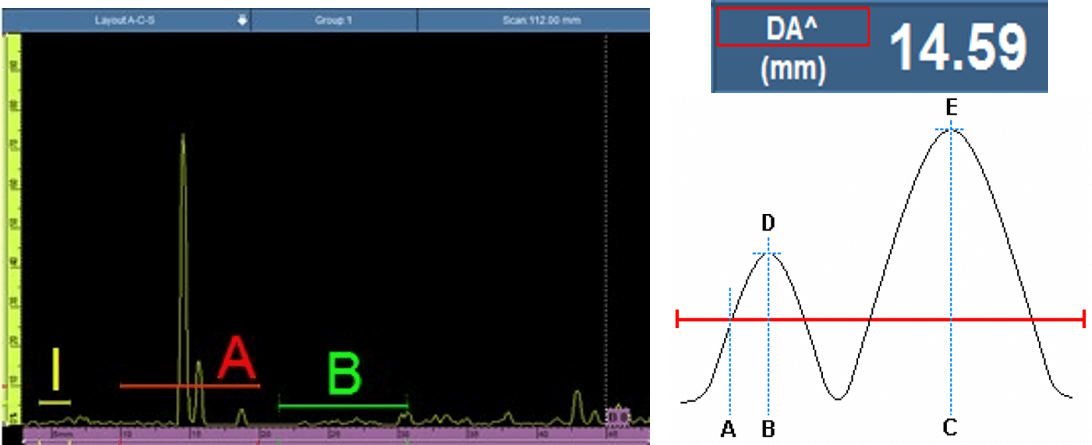

Как любой ультразвуковой дефектоскоп, в программном обеспечении OmniScan предусмотрены стробы. Рассмотрим подробнее настройки режимов измерения стробов. В режиме Строб, можно изменять параметры строба с помощью сенсорного экрана, клавиш быстрого вызова, меню или мыши. При необходимости, можно отображать или скрывать стробы на экране. Стробы отображаются на развёртках А, В, S.

В OmniScan предусмотрено три строба:

1. строб A (красный) – основной, используется для построения развёртки С;
2. строб B (зеленый) – второстепенный, можно использовать для построения второй развёртки С во время проведения контроля;
3. строб I (жёлтый) – строб для зондирующего сигнала, предназначен для настройки динамического вычитания переменной задержки для расчёта толщины ОК из общего УЗ пути.

Основные функции стробов А и В:

• расчётные функции: глубина DA, расстояние по лучу SA, расстояние по поверхности РА, амплитуда А/В% и многое д.р. в выбранной стробом зоне развёртки А;
• выбор подходящей развёртки A для построения развёрток C на основе амплитуды или толщины;
• выбор подходящей развёртки А для калибровок (только стробом А);
• выбор подходя щей развёртки А для автоматического отслеживания данных по принципу нормальная толщина, наиболее толстая или наиболее тонкое значение толщины (только стробом А);
• определение и построение развёртки С на основе данных амплитуды или толщины.

Основная функция строба I (жёлтый) - это фиксация положения сигнала от границы раздела акустическая задержка/материал ОК на развёртке А. И вычитание положения сигнала на шкале глубиномера из общего УЗ пути для получения толщины ОК. Отличительная функция строба I - это динамический, плавающий режим, который отслеживает переменные значения сигнала от границы раздела акустическая задержка/материал ОК при сканировании с использованием иммерсионных методов, например в сканерах: HydroFORM или RollerFORM.

OmniScan MXU. Отображение данных объёмной визуализации

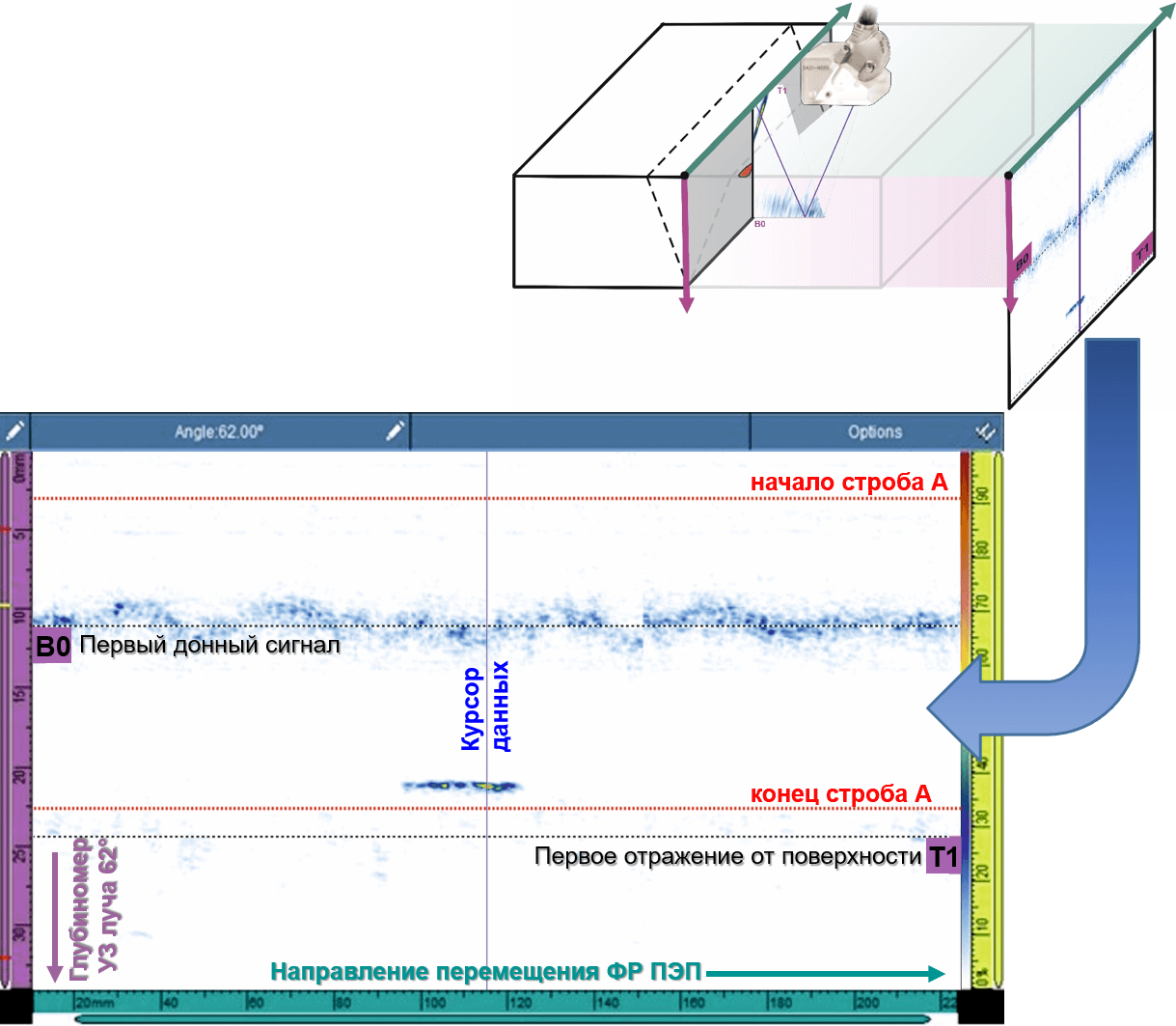

В ультразвуковых дефектоскопах с технологией фазированные решётки представляется возможность объёмной визуализация данных. Основой для визуализации служат уровень амплитуды эхо сигнала и глубиномер. Значениям уровней амплитуды присваивается цвет. Изображения S-, B-, C- и других развёрток выводятся на экран в виде цветового изображения, что значительно проще для восприятия.

Об этом рассказывается в нескольких видео примерах...

- развёртка S используется всегда для НК сварных швов:

- развёртка С в НК сварных швов (по амплитуде):

- развёртка С в НК коррозии и расслоений (по толщине):

...и описано в этом конспекте:
